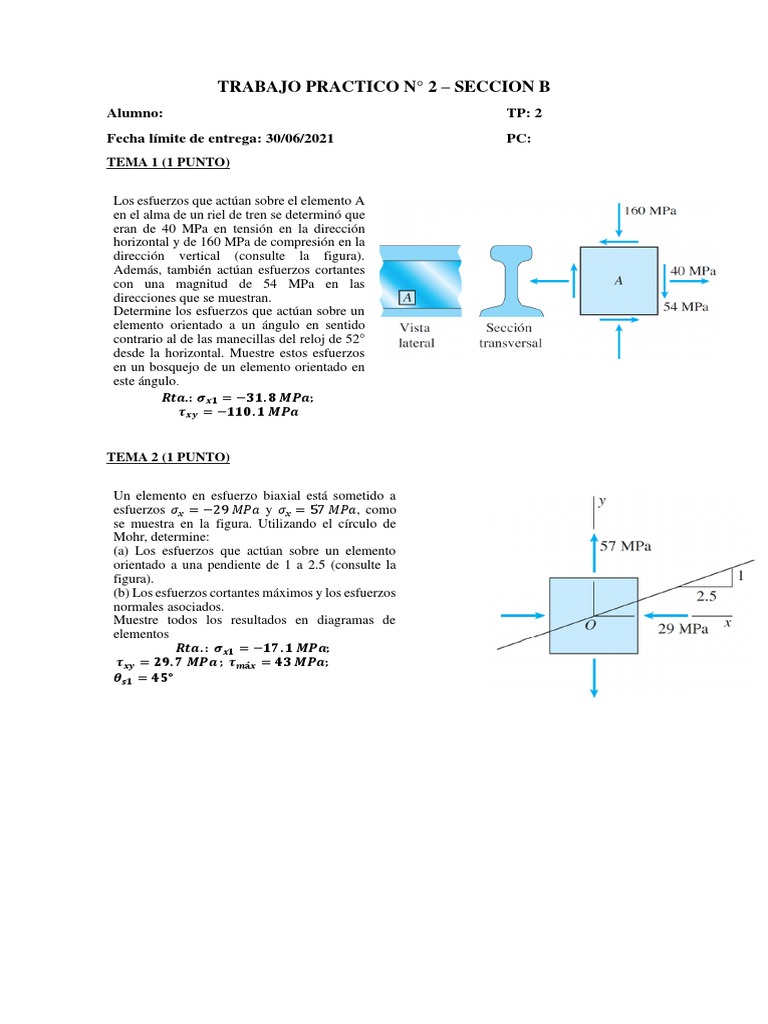

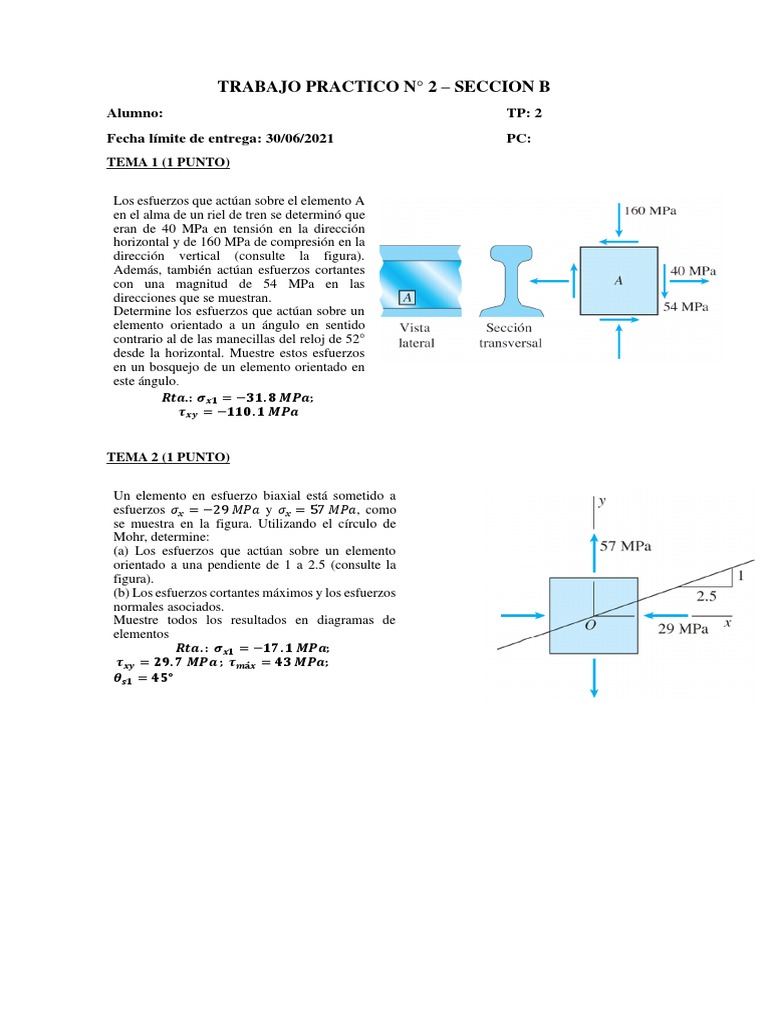

TRABAJO PRACTICO N° 2 – SECCION B

Alumno: TP: 2
Fecha límite de entrega: 30/06/2021 PC:
TEMA 1 (1 PUNTO)

Los esfuerzos que actúan sobre el elemento A

en el alma de un riel de tren se determinó que
eran de 40 MPa en tensión en la dirección
horizontal y de 160 MPa de compresión en la
dirección vertical (consulte la figura).
Además, también actúan esfuerzos cortantes
con una magnitud de 54 MPa en las
direcciones que se muestran.
Determine los esfuerzos que actúan sobre un
elemento orientado a un ángulo en sentido
contrario al de las manecillas del reloj de 52°
desde la horizontal. Muestre estos esfuerzos
en un bosquejo de un elemento orientado en
este ángulo.
𝑹𝒕𝒂.: 𝝈𝒙𝟏 = −𝟑𝟏. 𝟖 𝑴𝑷𝒂;
𝝉𝒙𝒚 = −𝟏𝟏𝟎. 𝟏 𝑴𝑷𝒂

TEMA 2 (1 PUNTO)

Un elemento en esfuerzo biaxial está sometido a

esfuerzos 𝜎𝑥 = −29 𝑀𝑃𝑎 y 𝜎𝑥 = 57 𝑀𝑃𝑎, como
se muestra en la figura. Utilizando el círculo de
Mohr, determine:
(a) Los esfuerzos que actúan sobre un elemento
orientado a una pendiente de 1 a 2.5 (consulte la
figura).
(b) Los esfuerzos cortantes máximos y los esfuerzos
normales asociados.
Muestre todos los resultados en diagramas de
elementos
𝑹𝒕𝒂. : 𝝈𝒙𝟏 = −𝟏𝟕. 𝟏 𝑴𝑷𝒂;
𝝉𝒙𝒚 = 𝟐𝟗. 𝟕 𝑴𝑷𝒂 ; 𝝉𝒎á𝒙 = 𝟒𝟑 𝑴𝑷𝒂;
𝜽𝒔𝟏 = 𝟒𝟓°
