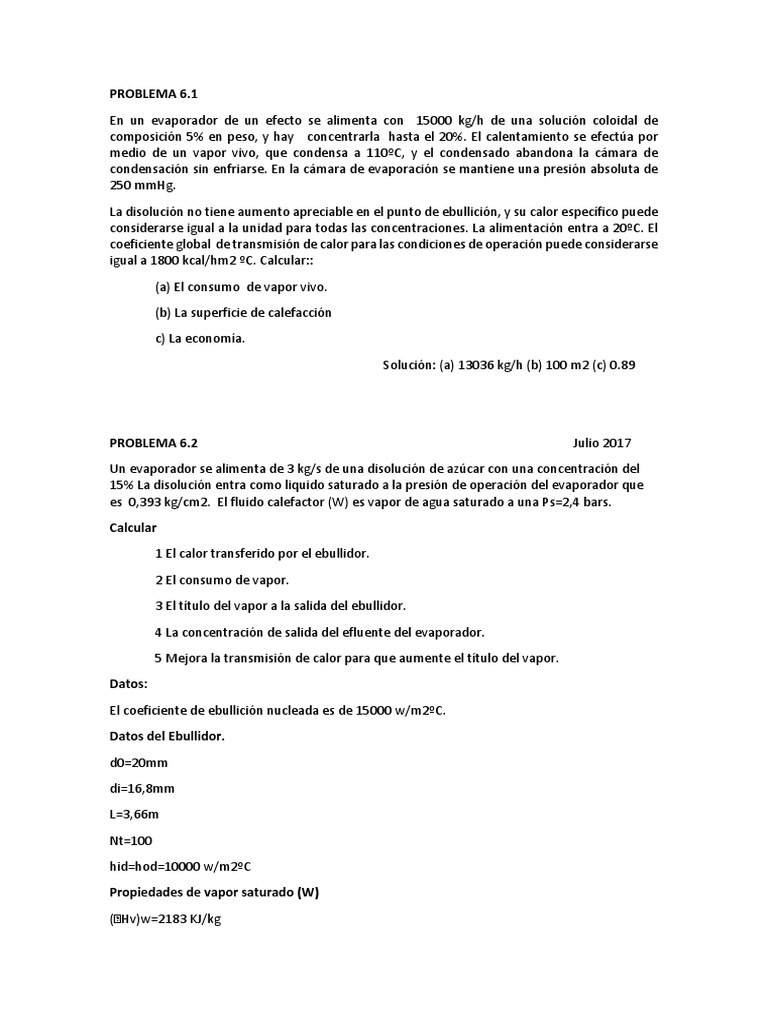

PROBLEMA 6.
1
En un evaporador de un efecto se alimenta con 15000 kg/h de una solución coloidal de
composición 5% en peso, y hay concentrarla hasta el 20%. El calentamiento se efectúa por
medio de un vapor vivo, que condensa a 110ºC, y el condensado abandona la cámara de
condensación sin enfriarse. En la cámara de evaporación se mantiene una presión absoluta de
250 mmHg.
La disolución no tiene aumento apreciable en el punto de ebullición, y su calor específico puede
considerarse igual a la unidad para todas las concentraciones. La alimentación entra a 20ºC. El
coeficiente global de transmisión de calor para las condiciones de operación puede considerarse
igual a 1800 kcal/hm2 ºC. Calcular::
(a) El consumo de vapor vivo.
(b) La superficie de calefacción
c) La economía.
Solución: (a) 13036 kg/h (b) 100 m2 (c) 0.89
PROBLEMA 6.2 Julio 2017
Un evaporador se alimenta de 3 kg/s de una disolución de azúcar con una concentración del
15% La disolución entra como liquido saturado a la presión de operación del evaporador que
es 0,393 kg/cm2. El fluido calefactor (W) es vapor de agua saturado a una Ps=2,4 bars.
Calcular
1 El calor transferido por el ebullidor.
2 El consumo de vapor.
3 El título del vapor a la salida del ebullidor.
4 La concentración de salida del efluente del evaporador.
5 Mejora la transmisión de calor para que aumente el título del vapor.
Datos:
El coeficiente de ebullición nucleada es de 15000 w/m2ºC.
Datos del Ebullidor.
d0=20mm
di=16,8mm
L=3,66m
Nt=100
hid=hod=10000 w/m2ºC
Propiedades de vapor saturado (W)
(Hv)w=2183 KJ/kg
L=939,3kg/m3
V=0,222 kg/m3
KL=0,763 W/m k
L=2,2210-4 N/sm2
Calor latente de vaporización a la temperatura de la cámara de ebullición.
(Hv)E=2341,8 W/m2ºC
No presenta ascenso ebulloscopico significativo.
Solución : 2,65 10 6 W, W=1,13Kg/s, x=0,37, xc=0,24. Mejora del coeficiente limitante hc.
PROBLEMA 6.3
En un determinado proceso de fabricación se necesitan 5000 kg/h de una solución
acuosa del 40% en peso de soluto. Se dispone de dicha solución, que procede de un
reactor a 80 ºC y una concentración del 20% en peso de sólido.
Para elevar su concentración hasta el 40% se piensa construir un evaporador de doble
efecto que funcione en las condiciones siguientes:
Temperatura de condensación del vapor vivo = 108.7 ºC
Temperatura de alimentación = 80 ºC
Presión de la cámara de evaporación del segundo efecto = 560 mmHg
Calcular:
(a) El consumo de vapor vivo en kg/h.
(b) El coste del evaporador.
Por estimación se sabe:
1 El calor específico medio de la solución, dentro del intervalo de operación,
puede considerarse 0.7 kcal/kgºC.
2 El coeficiente global de transmisión de calor en el primer y segundo efecto
puede tomarse 1740 y 1160 W/m2 ºC, respectivamente.
3 El calor de mezcla de la solución y la elevación del punto de ebullición de la
solución pueden despreciarse.
4 El coste del evaporador puede considerarse de 4000 ptas. por metro
cuadrado de superficie de calefacción.
Solución: (a) 2965 (b) 580000 ptas.
PROBLEMA 6.4
En la figura se presenta el esquema de una planta para la concentración por evaporación de
1000 kg/h de una disolución acuosa de KCl al 2 %peso (TA = 20 ºC). La concentración de la
corriente de salida (c) ha de ser del 5%peso’ aprovechándose el 10% de la corriente de
evaporado (E) para precalentar la disolución antes de llevarla al
evaporador. La corriente R es un líquido saturado
En el evaporador se utiliza vapor de 2 kg/cm2 , y la presión en la cámara de ebullición
del evaporador es de 1 atm.
Calcular:
(a) Flujo y temperatura de todas las corrientes
(b) Longitud de los tubos en el cambiador de calor.
Datos:
Disoluciones de KCl:
Ascenso ebulloscópico de las disoluciones de KCl:
∆Te = (35.1.w+44.6).w
∆Te: ascenso ebulloscópico, ºC, w: fracción en peso de KCl
Las propiedades físicas de la disolución pueden considerarse iguales a las del
agua.
Las entalpías de las disoluciones pueden considerarse iguales a las del agua.
Cambiador de calor. di=15,7 mm, e=2,8mm, Nt=10, he=13920 W/m2 ºC
Solución: (a) A = F = 1000; C = 400; E = 600; W = Wc = 709 kg/h; TE = TC = 102.3; TF =
52.5; TW =119.6 ºC (b) 1.2 m
PROBLEMA 6.5
Un evaporador que trata 2000 kg/h de una solución del 10% de una sal disuelta en agua, utiliza
3000 m3/h de vapor de agua sobrecalentado, cuya presión de saturación es 1 atm.
El vapor sale de una caldera a 120 ºC, y se conduce hasta el evaporador mediante una tubería
metálica de 0.5 m de diámetro interno, con espesor de pared e = 4 cm, y longitud 100 m.
Calcular:
(a) El espesor de aislante, de conductividad k = 0,0842 w/mºC, necesario para evitar que dicho
vapor condense en la tubería, entrando en el evaporador a su temperatura de saturación,
cuando el aire está a 5ºC de temperatura.
(b) La composición de la solución que sale del evaporador.
(c) La superficie necesaria de transmisión de calor en el evaporador, si su coeficiente global de
transmisión es de 986 k J/m2ºC
Datos:
Coeficiente individual de convección tubería aislada-aire ambiente
he = 0.0824 D0.25 I=I kcal/hm2ºC
,siendo D el diámetro exterior del sistema tubería + aislante (m)
T de entrada de alimentación = 20ºC
Calor específico de la alimentación del evaporador = 4,4 kJ/kgºC
Calor específico de la solución concentrada = 5,0 kJ/kgºC
Calor específico del vapor de agua a 88.3 mmHg = 1,7 kJ/kgºC
Presión de trabajo de la cámara de evaporación = 88.3 mmHg
Temperatura de trabajo de la cámara de evaporación = 70ºC
Solución: (a) no es posible (b) 0.6 (f.m.) (c) 36.7 m2
