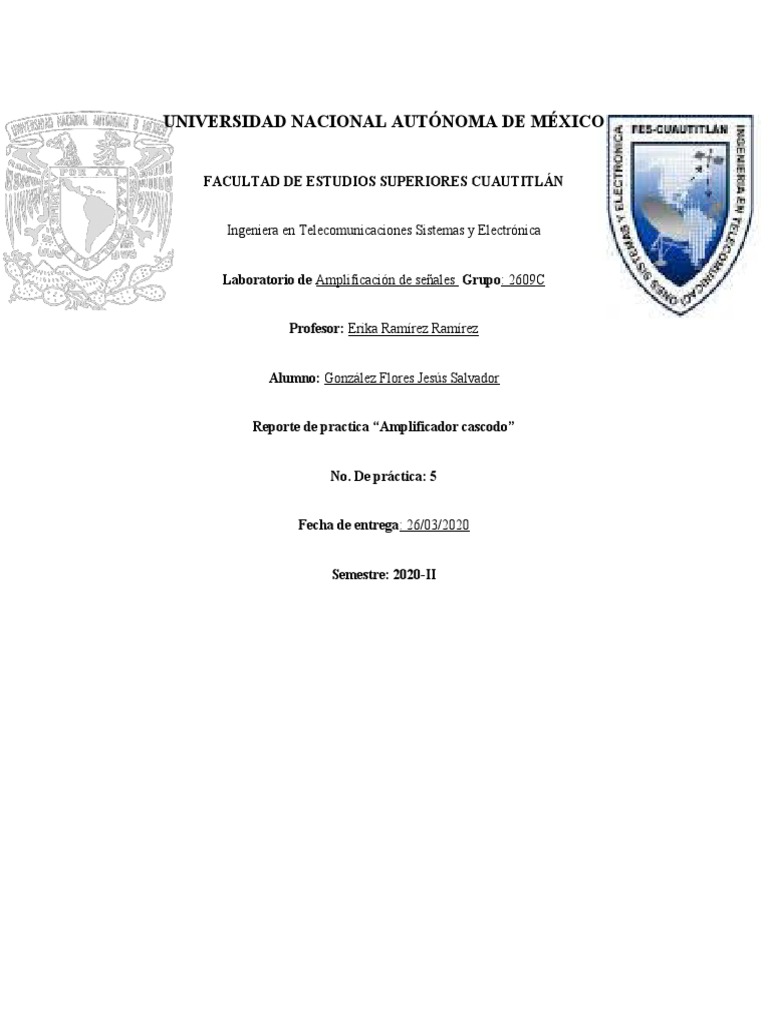

UNIVERSIDAD NACIONAL AUTÓNOMA DE MÉXICO

FACULTAD DE ESTUDIOS SUPERIORES CUAUTITLÁN

Ingeniera en Telecomunicaciones Sistemas y Electrónica

Laboratorio de Amplificación de señales Grupo: 2609C

Profesor: Erika Ramírez Ramírez

Alumno: González Flores Jesús Salvador

Reporte de practica “Amplificador cascodo”

No. De práctica: 5

Fecha de entrega: 26/03/2020

Semestre: 2020-II
Objetivos
 Armar un amplificado diferencial básico.
 Obtener, a partir de datos experimentales, la ganancia de voltaje a modo común, a modo
diferencial y la relación de rechazo a modo común (CMRR).
Introducción
La configuración del amplificador diferencial es de extrema importancia ya que es usado como un
bloque básico en la construcción de muchos amplificadores realimentados y en la mayoría de los
amplificadores lineales de circuitos integrados. La función de un amplificador diferencial es, en
general, amplificar la diferencia entre dos señales de entrada. La necesidad de un amplificador de
este tipo surge en muchas mediciones físicas y de instrumentación, donde se requiere una respuesta
de CD hasta varios megas Hertz y este es precisamente el rango de funcionamiento del amplificador
diferencial.
Para poder determinar el funcionamiento del amplificador diferencial es necesario conocer sus
parámetros más importantes, como son: la ganancia de voltaje a modo común, la ganancia a modo
diferencial y la CMRR. La CMRR es una relación que nos indica que tan bueno es un amplificador
diferencial.

Equipo
Fuente de voltaje de CD.
Generador de funciones.
Multímetro.
Osciloscopio.
Material
Alambres y cables para conexiones Tableta de conexiones.

1 Resistencia de 100kQ a ½ watt

5 Resistencias de 10kQ a ½ watt

4 Resistencias de 1.2kQ a ½ watt

1 Resistencia de 1kQ a ½ watt

1 PRE-SET de 220

2 Capacitores de 22uF a 25V

3 Transistores BC547A
PROCEDIMIENTO EXPERIMENTAL
1. Arme el circuito de la figura 5.1, ajuste V¡ con una señal senoidal de 250mVpp, a una
frecuencia de 1kHz. (Mantenga estos valores para toda la práctica).

Primeramente, se calibro el generador de funciones con un voltaje 500 mVpp a una

frecuencia de 1 KHz. Una vez hecho esto, se apagó por un momento el generador de
funciones, esto con la finalidad de hacer primero las mediciones de corriente directa y
determinar las condiciones de operación de nuestro circuito. Los resultados de dichas
mediciones fueron colocados en la tabla 4.1. Cabe mencionar que para que pudieran dar los
0 volts de cd, se hizo un ajuste previo del potenciómetro, quedando este en un valor
resistivo total de 4.18 KΩ.

1- Varié el potenciómetro hasta obtener 0VCD en el colector 3.

2- Apague Vi, mida y anote los valores que se indican en la tabla 5.1

T VC (V) VE (V) VCE (V) IB (A) IC (mA)

1 5.21V 0v 5.21 4.55uA 1 mA
2 12v 4.9v 7.5v 19.18uA 4.9mA
3 -0.5v -2.93v 2.4v 21.33uA 4.9mA

3- Encienda Vi, mida y dibuje las señales Vs y Vi, anotando su amplitud, frecuencia y angulo
de fase

Posteriormente se encendió de nuevo el generador de funciones y este fue conectado a su

respectiva entrada en el circuito. Se colocaron ambos canales del osciloscopio, uno para
poder visualizar la entrada y el otro para lo que era la salida. Una vez visualizadas las
formas de onda tanto de la entrada como de la salida, se procedió a colocar diferentes
resistencias (valores distintos) esto para observar que es lo que pasaba con la ganancia de
voltaje, pudiendo observar como esto no afecta demasiado al circuito en cuestión. Dicho lo
 anterior, es por eso que se anexa solo una grafica y los resultados pueden ser visualizados
en la tabla

Resistencia medida del potenciómetro 10.95K.

Rs Vs 𝝙V
150 1.96v 7.84
k
100 1.95V 7.8
k
56k 1.94V 7.76
10k 1.79V 7.16

Un aspecto importante que destacar es que la señal de salida salía desfasada, indicando esto que
cada una de las ganancias debería contener un signo negativo

Cuestionario

1. ¿Por qué el voltaje Vs de corriente directa es igual a 0 volts?

Esto debido al sentido en que circulan las corrientes y por la presencia de la fuente de corriente
existente en el circuito.

2. Comente los resultados de la tabla 4.2.

Los resultados de la ganancia no se ven afectados al poner una resistencia de carga en la salida del
circuito ya que la presencia del transistor 3 funge como una fuente de corriente, presentando este
mismo una alta resistencia (valor en mega ohms), de tal manera que nosotros al poner alguna otra
resistencia de menor valor a la que presenta el transistor 3, la ganancia no se verá afectada en lo
absoluto.
3. ¿Qué función realiza el transistor T3 en el circuito? Indique que papel juega en los circuitos
integrados.
Funge como una fuente de corriente y es muy utilizada para circuitos en configuración de
amplificador diferencial.
Quizás estos diferían un poco en cuanto a los resultados experimentales, debido a que en la práctica
ya se manejan situaciones de parámetros reales que no son considerados al momento de realizar
nosotros un análisis teórico de nuestros circuitos de laboratorio.

4. Mencione dos aplicaciones practica del amplificador desviador de nivel.

5. Realice una tabla comparativa entre los resultados teóricos anteriormente calculados con los
prácticos en CD. Coméntelos.

T V C (V ) V E (V ) V CE (V ) I B (μA) I C (mA )
1 7.59 -0.8 8.31 14.6 2.16
2 7.3 -0.77 8.1 12 2.13
3 -1.16 -5.71 4.52 19.9 4.1
Experimentales
T V C (V ) V E (V ) V CE (V ) I B (μA) I C (mA )
1 7.50 -0.800 8.304 13 2.08
2 7.50 -0.800 8.304 13 2.08
3 -1.16 -5.87 4.71 26 4.16
Teóricos
Para esto se tomo la tabla 5.2 que contiene los valores cuando el PRESET fue ajustado para igualar
las corrientes de ambos emisores correspondientes a los transistores 1 y 2.
Como se puede notar, la diferencia entre estas dos tablas realmente no es tanta, debido a que los
valores de corriente que se reparten entre ambas artes (T1 y T2) están dados por el transistor 3 que
funge como fuente de corriente. Idealmente se deberían tener valores iguales en los transistores T1
y T2, sin embargo, podemos ver que la diferencia radica en apenas unos cuantos miliampers.

Conclusiones
Se pudieron notar las características principales en cuanto a funcionamiento de este tipo de
configuración, entendiendo un poco más como llegan a actuar este tipo de circuitos, así como cada
una de las partes por las cuales se ve afectado su funcionamiento, desde tener un elemento pasivo de
distintos valor hasta como el ruido en nuestras señales de entrada puede afectar bruscamente lo que
nosotros deseamos tener en la salida, por eso es de debida importancia tener al menos una base de
conocimiento para arreglar este tipo de problemas.

Bibliografía
Dispositivos Electrónicos, Floyd
