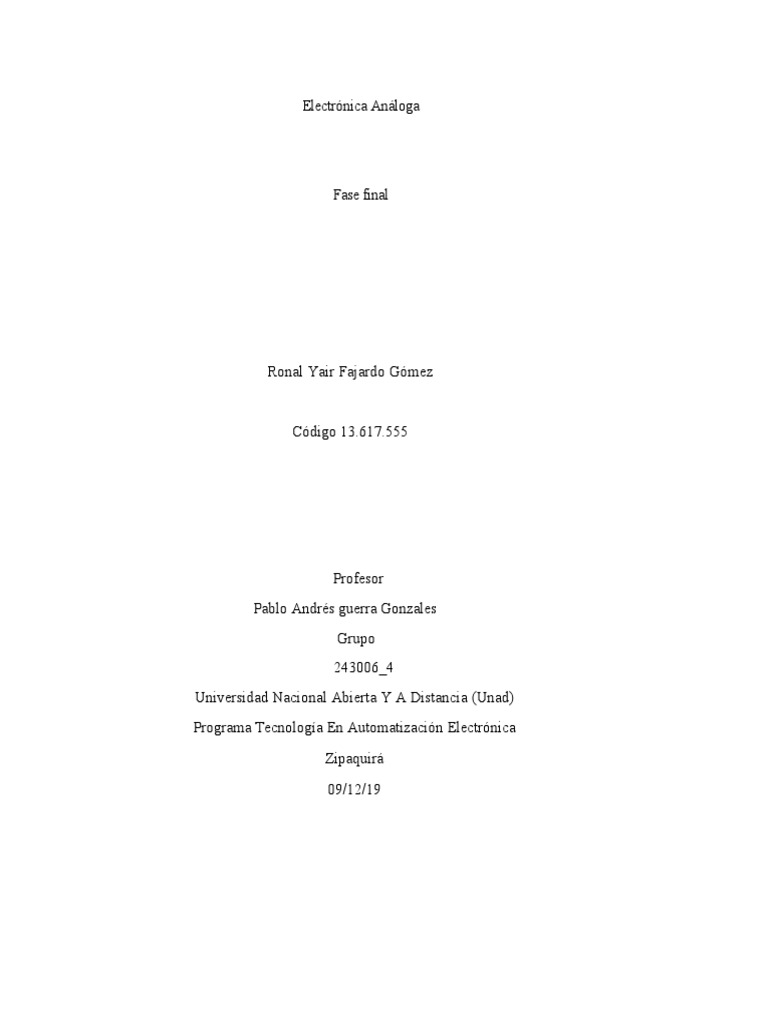

Electrónica Análoga

Fase final

Ronal Yair Fajardo Gómez

Código 13.617.555

Profesor
Pablo Andrés guerra Gonzales
Grupo
243006_4
Universidad Nacional Abierta Y A Distancia (Unad)
Programa Tecnología En Automatización Electrónica
Zipaquirá
09/12/19
 INTRUDUCCION

Este trabajo está fundamentado en Presentar solución al problema final Fuente de

alimentación regulada variable de 0 - 15V., se muestra el desarrollo matemático, y el
correcto funcionamiento el proteus según guía de actividades.
 DESARROLLO FASE FINAL

Fase 6 - Presentar solución al problema final Fuente de alimentación regulada variable

de 0 - 15V.

Suponga que trabaja para una compañía que diseña, prueba, fabrica y comercializa varios
instrumentos electrónicos, incluyendo fuentes de alimentación de CC. Su asignación final es,
desarrollar y simular una fuente de alimentación regulada variable de 0 a 15 VDC haciendo uso
del circuito integrado LM317; en el transcurso de 2 semanas.

Individuales:

1. Fundamentación teórica.
1.1. Cada participante debe presentar la propuesta de diagrama esquemático de la fuente de
alimentación variable y explicar su teoría de funcionamiento.
El regulador de voltaje tiene una fuente de 24 vac para la alimentación en seguida puse un
puente de diodos para rectificar, junto con un capacitor para filtrar la señal, luego se instaló el
regulador de voltaje LM 317 para regular el voltaje a través de 2 resistencias la cuales están en
serie como divisor de voltaje entre ADJ y Vout. Para calcular el voltaje variable de 0 a 15 vdc se
realiza un cálculo para estas resistencias y obtener el voltaje de salida.
2. Argumentación.
2.1. Cada participante debe presentar aporte sobre los cálculos que considere sustentan el diseño
presentado.
Calculo condensador de filtrado:

FR= factor de rizado = 10%

Vppr = 10%
Vrms = 24VDC
Vpp = Vrms. (√2).
Vpp = 24V. (√2).
Vpp = 33.9V
Vmax = 33.9 V
Vmedio = 2. (Vpp)/π.
Vmedio = 2. (33.9) / π.
Vmedio = 21,5 V
Vppr = 10%. (21,4) = 2.15V
I media = Vmedio / R
I media = 21.5v/100Ω
I media = 0,215Amp = 215mA.

C = I media / Vpp .2 (f)

C = 215 mA. / (2.15). 2(60Hz)
C = 215 mA. / 258
C = 0.83 mF.

Calculo voltaje de salida.

1.25 = caída de voltaje entre ADJ y Vout.
Vout = 1.25 (1+ R2/R1)
R1 = 450 Ω
R2 = 5K Ω
Vout = 1.25 (1+ 5000/450)
Vout = 15v
3. Solución
3.1. Cada participante debe simular el circuito de la fuente de alimentación variable mostrado
pantallazo del correcto funcionamiento de la misma al realizar mediciones de voltaje y corriente
de salida para una resistencia de carga de 100Ω llevando la tensión de salida a 5 valores distintos
de tensión.
Es quema:
 3. Solución
3.1. Cada participante debe simular el circuito de la fuente de alimentación variable
mostrado pantallazo del correcto funcionamiento de la misma al realizar mediciones de
voltaje y corriente de salida para una resistencia de carga de 100Ω llevando la tensión
salida a 5 valores distintos de tensión.

REGULADOR DE VOLTAJE_0_15VDC.pdsprj
Enlace en proteus
Voltaje y corriente de salida
Voltaje y corriente de salida
Voltaje y corriente de salida

Voltaje y corriente de salida

Voltaje y corriente de salida

Voltaje y corriente de salida

EVIDECIA DE PARTICIPACION EN EL FORO
 BIBLIOGRAFIA

Gonzalez, J. Moreno, A. (2009).  Circuitos electrónicos aplicados con amplificadores

operacionales: teoría y problemas (pp. 87-113). Recuperado
de http://bibliotecavirtual.unad.edu.co:2077/lib/unadsp/reader.action?
ppg=90&docID=10740973&tm=1482093135966

Pontes, M. Montilla, F. Batallas, E. (2010). Electrónica Analógica Discreta (pp. 359-398).

Instituto Politécnico Nacional. Recuperado
de http://bibliotecavirtual.unad.edu.co:2077/lib/unadsp/reader.action?
ppg=376&docID=10365232&tm=1482091390816

Grob, B. Fournier, J. (1983). Circuitos electrónicos y sus aplicaciones(pp.129 -153). Recuperado

de http://bibliotecavirtual.unad.edu.co:2077/lib/unadsp/reader.action?
ppg=146&docID=10433916&tm=1482098738780

Grob, B. Fournier, J. (1983). Circuitos electrónicos y sus aplicaciones.(pp. 129-153). Recuperado

de https://bibliotecavirtual.unad.edu.co:2538/lib/unadsp/reader.action?
ppg=146&docID=3191938&tm=1547222608563
