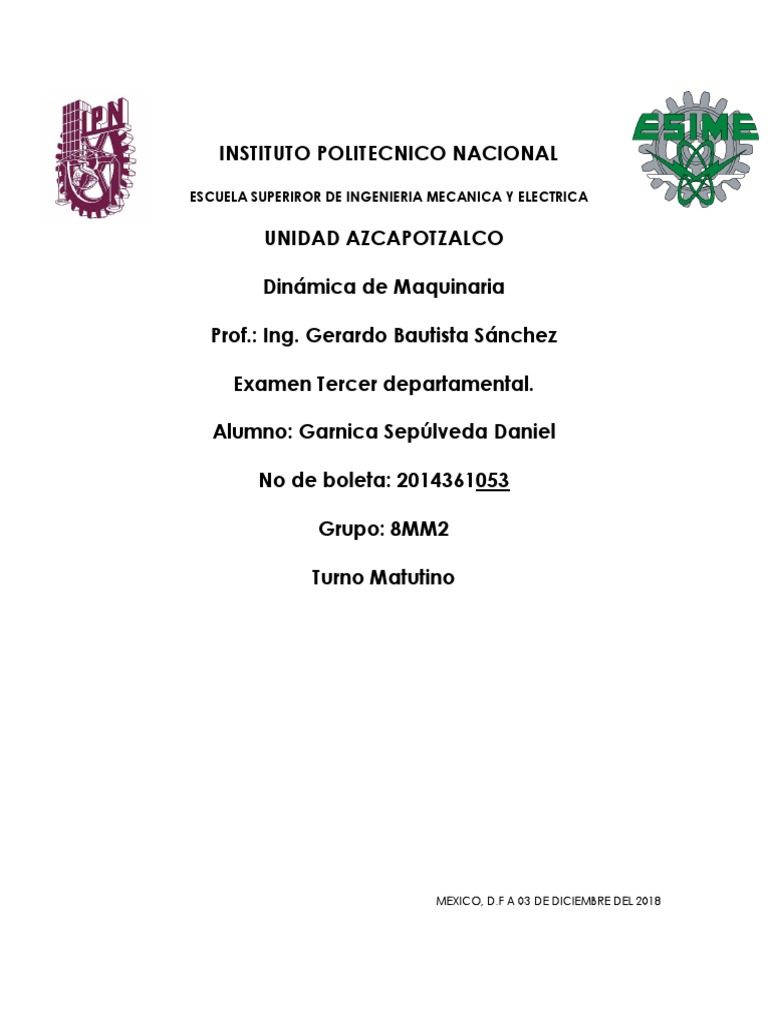

INSTITUTO POLITECNICO NACIONAL

ESCUELA SUPERIROR DE INGENIERIA MECANICA Y ELECTRICA

UNIDAD AZCAPOTZALCO

Dinámica de Maquinaria

Prof.: Ing. Gerardo Bautista Sánchez

Examen Tercer departamental.

Alumno: Garnica Sepúlveda Daniel

No de boleta: 2014361053

Grupo: 8MM2

Turno Matutino

MEXICO, D.F A 03 DE DICIEMBRE DEL 2018

Una placa delgada de aluminio como se muestra en la figura esta sujeta a una
carga axial de 500 lb. Determine:

a) Las deflexiones promedio a lo largo de la placa

b) Fuerza de reacción
c) El esfuerzo promedio a lo largo de la placa
d) Evalué la integridad mecánica con un F.S. =3

• Donde y = 3in
• E = 68.9 Gpa = 10,000,000 psi
• t = 1.053 in
Se aplica el método del elemento finito, por lo tanto, se debe discretizar por medio
de nodo y elementos finitos.

Nodo 1

Nodo 2

Nodo 3

Nodo 4

Nodo 5

Nodo 6

Nodo 7

Nodo 8

Nodo 9

Nodo 10
Calculo de k para cada resorte, se obtiene por la formula.

𝐸𝐴
𝐾=
𝑙

Para el resorte 1

𝐸𝐴
𝐾1 =
𝑙

(10𝑥106 ) (8)(1.053)
𝐾1 =
1

𝑲𝟏 = 𝟖𝟒. 𝟐𝟒𝒙𝟏𝟎𝟔

De la figura, se deduce que 𝐾2 = 𝐾3 = 𝐾4 = 𝐾5

(10𝑥106 ) (8⁄7)(1.053)
𝐾2 = 𝐾3 = 𝐾4 = 𝐾5 =
2

𝑲𝟐 = 𝑲𝟑 = 𝑲𝟒 = 𝑲𝟓 = 𝟔. 𝟎𝟐𝒙𝟏𝟎𝟔

Para el resorte 6

(10𝑥106 ) (8)(1.053)
𝐾6 =
1

𝑲𝟔 = 𝟖𝟒. 𝟐𝟒𝒙𝟏𝟎𝟔

De la figura, se deduce que 𝐾7 = 𝐾8 = 𝐾9 = 𝐾10

(10𝑥106 ) (8⁄7)(1.053)
𝐾7 = 𝐾8 = 𝐾9 = 𝐾10 =
3

𝑲𝟕 = 𝑲𝟖 = 𝑲𝟗 = 𝑲𝟏𝟎 = 𝟒. 𝟎𝟏𝟏𝒙𝟏𝟎𝟔

Para el resorte 11

(10𝑥106 ) (8)(1.053)
𝐾11 =
1
 𝑲𝟏𝟏 = 𝟖𝟒. 𝟐𝟒𝒙𝟏𝟎𝟔

De la figura, se deduce que 𝐾12 = 𝐾13 = 𝐾14 = 𝐾15

(10𝑥106 ) (8⁄7)(1.053)
𝐾12 = 𝐾13 = 𝐾14 = 𝐾15 =
3

𝑲𝟏𝟐 = 𝑲𝟏𝟑 = 𝑲𝟏𝟒 = 𝑲𝟏𝟓 = 𝟒. 𝟎𝟏𝟏𝒙𝟏𝟎𝟔

Para el resorte 16

(10𝑥106 ) (8)(1.053)
𝐾16 =
1

𝑲𝟏𝟔 = 𝟖𝟒. 𝟐𝟒𝒙𝟏𝟎𝟔

De la figura, se deduce que 𝐾17 = 𝐾18 = 𝐾19 = 𝐾20

(10𝑥106 ) (8⁄7)(1.053)
𝐾17 = 𝐾18 = 𝐾19 = 𝐾20 =
2

𝑲𝟏𝟕 = 𝑲𝟏𝟖 = 𝑲𝟏𝟗 = 𝑲𝟐𝟎 = 𝟔. 𝟎𝟐𝒙𝟏𝟎𝟔

Para el resorte 21

(10𝑥106 ) (8)(1.053)
𝐾21 =
1

𝑲𝟐𝟏 = 𝟖𝟒. 𝟐𝟒𝒙𝟏𝟎𝟔

De aquí se forma la matriz como sigue, esto para obtener los desplazamientos del
sistema.
Donde:

𝐾𝑒𝑞 1 = 𝐾2 + 𝐾3 + 𝐾4 + 𝐾5 = 24.08𝑥106 𝑙𝑏/𝑖𝑛

𝐾𝑒𝑞 2 = 𝐾1 + 𝐾𝑒𝑞 1 = 108.32𝑥106 𝑙𝑏/𝑖𝑛

𝐾𝑒𝑞 3 = 𝐾7 + 𝐾8 + 𝐾9 + 𝐾10 = 16.004𝑥106 𝑙𝑏/𝑖𝑛

𝐾𝑒𝑞 4 = 𝐾6 + 𝐾𝑒𝑞 3 = 100.284𝑥106 𝑙𝑏/𝑖𝑛

𝐾𝑒𝑞 5 = 𝐾12 + 𝐾13 + 𝐾14 + 𝐾15 = 16.004𝑥106 𝑙𝑏/𝑖𝑛

𝐾𝑒𝑞 6 = 𝐾11 + 𝐾𝑒𝑞 5 = 100.284𝑥106 𝑙𝑏/𝑖𝑛

𝐾𝑒𝑞 7 = 𝐾17 + 𝐾18 + 𝐾19 + 𝐾20 = 24.08𝑥106

𝐾𝑒𝑞 8 = 𝐾16 + 𝐾𝑒𝑞 7 = 108.32𝑥106

 1 0

84.24 -84.24 0 0 0 0 0 0 0 0 U1 0
-84.24 108.32 -24.08 0 0 0 0 0 0 0 U2 0
0 -24.08 108.32 -84.24 0 0 0 0 0 0 U3 0
0 0 -84.24 100.28 -16 0 0 0 0 0 U4 0
0 0 0 -16 100.24 -84.24 0 0 0 0 x U5 (=) 0
0 0 0 0 -84.24 100.28 16 0 0 0 U6 0
0 0 0 0 0 -16 100.24 -84.24 0 0 U7 0
0 0 0 0 0 0 -84.24 108.32 -24.08 0 U8 0
0 0 0 0 0 0 0 -24.08 108.32 -84.24 U9 0
0 0 0 0 0 0 0 0 -84.24 84.24 U10 500lb

Matriz resultante, con ayuda de MATLAB, se resuelve la matriz para encontrar los desplazamientos.
 𝑝𝑢𝑙𝑔𝑥10−6

Donde R= son os desplazamientos.

Esfuerzos promedio.

𝐸𝛥𝑙
𝜎=
𝑙

Esfuerzo en 1

(10𝑥106 )(1.3726𝑥10−6 − 0)
𝜎1 =
1
 𝝈𝟏 = 𝟏𝟑. 𝟕𝟐𝟔𝒍𝒃/𝒊𝒏

Esfuerzo de 2 a 5, de la figura son similares:

(10𝑥106 )(6.1681𝑥10−6 − 1.3726𝑥10−6 )

𝜎2 : 𝜎5 =
2

𝝈𝟐 : 𝝈𝟓 = 𝟐𝟑. 𝟗𝟕𝟕𝒍𝒃/𝒊𝒏

Esfuerzo en 6

(10𝑥106 )(7.5407𝑥10−6 − 6.1681𝑥106 )

𝜎6 =
1

𝝈𝟔 = 𝟏𝟑. 𝟕𝟐𝟔𝒍𝒃/𝒊𝒏

Esfuerzo de 7 a 10

(10𝑥106 )(14.7639𝑥10−6 − 7.5407𝑥10−6 )

𝜎7 : 𝜎10 =
3

𝝈𝟕 : 𝝈𝟏𝟎 = 𝟐𝟒. 𝟎𝟕𝟕𝒍𝒃/𝒊𝒏

Esfuerzo en 11

(10𝑥106 )(16.1365𝑥10−6 − 14.7639𝑥106 )

𝜎11 =
1
 𝝈𝟏𝟏 = 𝟏𝟑. 𝟕𝟐𝟔𝒍𝒃/𝒊𝒏

Esfuerzo de 12 a 15

(10𝑥106 )(23.3598𝑥10−6 − 16.1365𝑥10−6 )

𝜎12 : 𝜎15 =
3

𝝈𝟏𝟐 : 𝝈𝟏𝟓 = 𝟐𝟒. 𝟎𝟕𝟕𝒍𝒃/𝒊𝒏

Esfuerzo en 16

(10𝑥106 )(30.8650𝑥10−6 − 23.3598𝑥106 )

𝜎16 =
1

𝝈𝟏𝟔 = 𝟕𝟓. 𝟎𝟓𝟐𝒍𝒃/𝒊𝒏

Esfuerzo de 17 a 20

(10𝑥106 )(56.9585𝑥10−6 − 30.8650𝑥10−6 )

𝜎17 : 𝜎20 =
2

𝝈𝟏𝟕 : 𝝈𝟐𝟎 = 𝟏𝟑𝟎. 𝟒𝟔𝟖𝒍𝒃/𝒊𝒏

Esfuerzo en 21

(10𝑥106 )(64.4271𝑥10−6 − 56.9585𝑥106 )

𝜎21 =
1

𝝈𝟐𝟏 = 𝟕𝟒. 𝟔𝟐𝟔𝒃/𝒊𝒏

Simulación en SOLIDWORKS.
Propiedades de material
Referencia de modelo Propiedades Componentes

Nombre: 1100-O Barra (SS) Sólido 1(Saliente-

Extruir1)(Garnica)
Tipo de modelo: Isotrópico elástico
lineal

Criterio de error Desconocido

predeterminado:

Límite elástico: 3.45e+007 N/m^2

Límite de tracción: 8.96e+007 N/m^2

Cargas y sujeciones
Nombre de
Imagen de sujeción Detalles de sujeción
sujeción

Entidades: 1 cara(s)

Tipo: Geometría fija

Fijo-1

Nombre de
Cargar imagen Detalles de carga
carga

Entidades: 1 cara(s)

Tipo: Aplicar fuerza normal

Fuerza-1 Valor: -500 lbf

Información de malla
Tipo de malla Malla sólida

Mallador utilizado: Malla estándar

Transición automática: Desactivar

Incluir bucles automáticos de malla: Desactivar

Puntos jacobianos 4 Puntos

Tamaño de elementos 0.448664 in

Tolerancia 0.0224332 in

Trazado de calidad de malla Elementos cuadráticos de alto orden

Información de malla - Detalles

Número total de nodos 15120

Número total de elementos 8745

Cociente máximo de aspecto 3.524

% de elementos cuyo cociente de aspecto es < 3 99.7

% de elementos cuyo cociente de aspecto es > 10 0

% de elementos distorsionados (Jacobiana) 0

Tiempo para completar la malla (hh;mm;ss): 00:00:03

Nombre de computadora:
Resultados del estudio

Nombre Tipo Mín. Máx.

Stress VON: Tensión de von Mises 1.055e+004N/m^2 1.456e+006N/m^2

Nodo: 3508 Nodo: 6042

Garnica-SimulationXpress Study-Tensiones-Stress

Nombre Tipo Mín. Máx.

Displacement URES: Desplazamientos resultantes 0.000e+000mm 4.019e-003mm

Nodo: 1 Nodo: 817

Nombre Tipo Mín. Máx.

Factor of Safety Tensión de von Mises máx. 2.370e+001 3.272e+003

Nodo: 6042 Nodo: 3508

Garnica-SimulationXpress Study-Factor de seguridad-Factor of Safety
