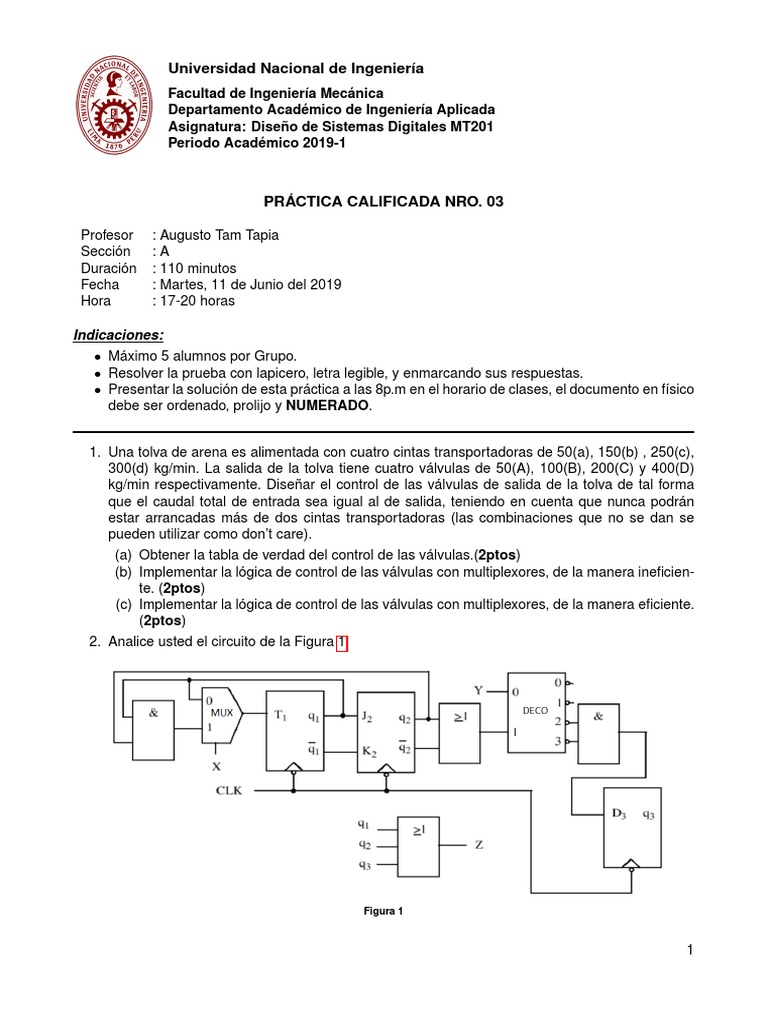

PRÁCTICA CALIFICADA NRO. 03

Profesor : Augusto Tam Tapia

Sección :A
Duración : 110 minutos
Fecha : Martes, 11 de Junio del 2019
Hora : 17-20 horas

Indicaciones:
• Máximo 5 alumnos por Grupo.
• Resolver la prueba con lapicero, letra legible, y enmarcando sus respuestas.
• Presentar la solución de esta práctica a las 8p.m en el horario de clases, el documento en físico
debe ser ordenado, prolijo y NUMERADO.

1. Una tolva de arena es alimentada con cuatro cintas transportadoras de 50(a), 150(b) , 250(c),
300(d) kg/min. La salida de la tolva tiene cuatro válvulas de 50(A), 100(B), 200(C) y 400(D)
kg/min respectivamente. Diseñar el control de las válvulas de salida de la tolva de tal forma
que el caudal total de entrada sea igual al de salida, teniendo en cuenta que nunca podrán
estar arrancadas más de dos cintas transportadoras (las combinaciones que no se dan se
pueden utilizar como don’t care).
(a) Obtener la tabla de verdad del control de las válvulas.(2ptos)
(b) Implementar la lógica de control de las válvulas con multiplexores, de la manera ineficien-
te. (2ptos)
(c) Implementar la lógica de control de las válvulas con multiplexores, de la manera eficiente.
(2ptos)
2. Analice usted el circuito de la Figura 1.

Figura 1

1
 Universidad Nacional de Ingeniería
Facultad de Ingeniería Mecánica
Departamento Académico de Ingeniería Aplicada
Asignatura: Diseño de Sistemas Digitales MT201
Periodo Académico 2019-1

Ayúdese de la Figura 2 para entender los símbolos.

Figura 2

Se pide hallar lo siguiente:

(a) Obténgase las ecuaciones de estado de los Flip-Flops. (3ptos)
(b) Obtener la tabla de estados. (2ptos)
(c) Dibuje el diagrama de estados correspondiente. (2ptos)
3. Analice usted el circuito de la Figura 3. Como se puede apreciar todos los Flip-Flops tienen
2 patitas asíncronas, PR(PRESET) y CL(CLEAR), cuando estas patitas están activas en alto,
sucede que si P R = 1 entonces qi = 1, si CL = 1 entonces qi = 0.
Se pide hallar lo siguiente:
(a) Obténgase las ecuaciones de estado de los Flip-Flops. (3ptos)
(b) Obtener la tabla de estados. (2ptos)
(c) Dibuje la forma de onda de la salida para la secuencia mostrada en la Figura 3, asuma
que el sistema parte del estado q1 q2 q3 = 000. (2ptos)

2
Universidad Nacional de Ingeniería
Facultad de Ingeniería Mecánica
Departamento Académico de Ingeniería Aplicada
Asignatura: Diseño de Sistemas Digitales MT201
Periodo Académico 2019-1

Figura 3
