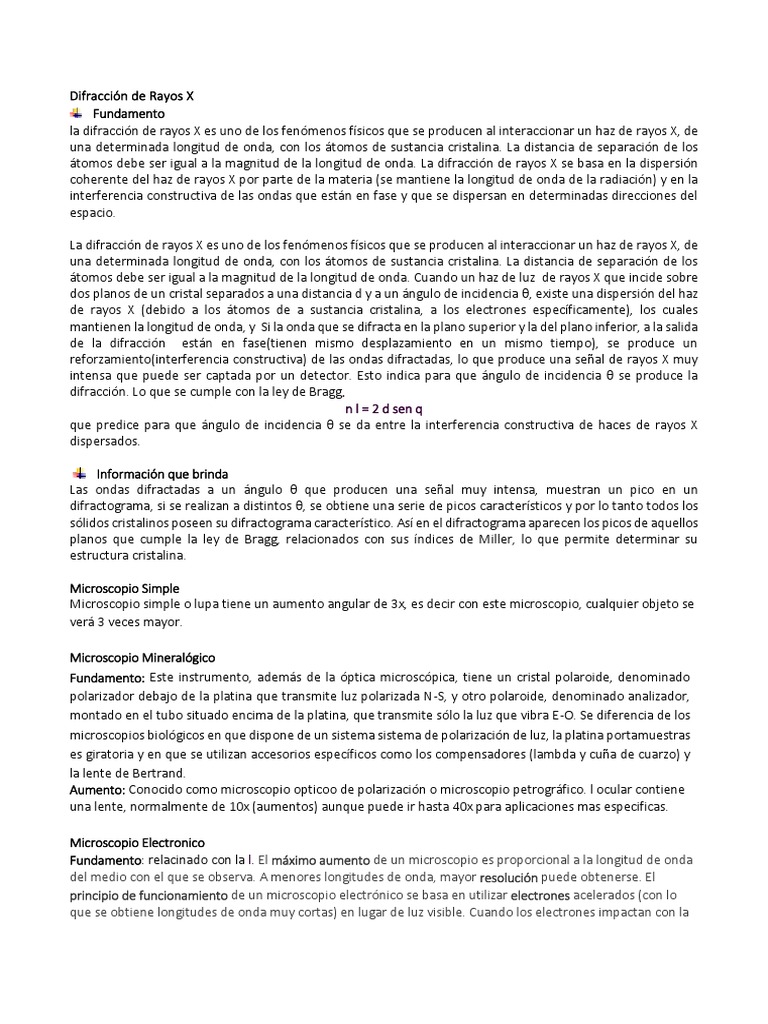

Difracción de Rayos X
Fundamento
la difracción de rayos X es uno de los fenómenos físicos que se producen al interaccionar un haz de rayos X, de
una determinada longitud de onda, con los átomos de sustancia cristalina. La distancia de separación de los
átomos debe ser igual a la magnitud de la longitud de onda. La difracción de rayos X se basa en la dispersión
coherente del haz de rayos X por parte de la materia (se mantiene la longitud de onda de la radiación) y en la
interferencia constructiva de las ondas que están en fase y que se dispersan en determinadas direcciones del
espacio.
La difracción de rayos X es uno de los fenómenos físicos que se producen al interaccionar un haz de rayos X, de
una determinada longitud de onda, con los átomos de sustancia cristalina. La distancia de separación de los
átomos debe ser igual a la magnitud de la longitud de onda. Cuando un haz de luz de rayos X que incide sobre
dos planos de un cristal separados a una distancia d y a un ángulo de incidencia θ, existe una dispersión del haz
de rayos X (debido a los átomos de a sustancia cristalina, a los electrones específicamente), los cuales
mantienen la longitud de onda, y Si la onda que se difracta en la plano superior y la del plano inferior, a la salida
de la difracción están en fase(tienen mismo desplazamiento en un mismo tiempo), se produce un
reforzamiento(interferencia constructiva) de las ondas difractadas, lo que produce una señal de rayos X muy
intensa que puede ser captada por un detector. Esto indica para que ángulo de incidencia θ se produce la
difracción. Lo que se cumple con la ley de Bragg.
n l = 2 d sen q
que predice para que ángulo de incidencia θ se da entre la interferencia constructiva de haces de rayos X
dispersados.
Información que brinda
Las ondas difractadas a un ángulo θ que producen una señal muy intensa, muestran un pico en un
difractograma, si se realizan a distintos θ, se obtiene una serie de picos característicos y por lo tanto todos los
sólidos cristalinos poseen su difractograma característico. Así en el difractograma aparecen los picos de aquellos
planos que cumple la ley de Bragg, relacionados con sus índices de Miller, lo que permite determinar su
estructura cristalina.
Microscopio Simple
Microscopio simple o lupa tiene un aumento angular de 3x, es decir con este microscopio, cualquier objeto se
verá 3 veces mayor.
Microscopio Mineralógico
Fundamento: Este instrumento, además de la óptica microscópica, tiene un cristal polaroide, denominado
polarizador debajo de la platina que transmite luz polarizada N-S, y otro polaroide, denominado analizador,
montado en el tubo situado encima de la platina, que transmite sólo la luz que vibra E-O. Se diferencia de los
microscopios biológicos en que dispone de un sistema sistema de polarización de luz, la platina portamuestras
es giratoria y en que se utilizan accesorios específicos como los compensadores (lambda y cuña de cuarzo) y
la lente de Bertrand.
Aumento: Conocido como microscopio opticoo de polarización o microscopio petrográfico. l ocular contiene
una lente, normalmente de 10x (aumentos) aunque puede ir hasta 40x para aplicaciones mas especificas.
Microscopio Electronico
Fundamento: relacinado con la l. El máximo aumento de un microscopio es proporcional a la longitud de onda
del medio con el que se observa. A menores longitudes de onda, mayor resolución puede obtenerse. El
principio de funcionamiento de un microscopio electrónico se basa en utilizar electrones acelerados (con lo
que se obtiene longitudes de onda muy cortas) en lugar de luz visible. Cuando los electrones impactan con la
muestra estos pierden parte de su energía se (se transforma en calor o en emisiones de rayos X) debido a
distintas interacciones. Además, se produce también la emisión de electrones que se desprenden de la
superficie de la muestra (electrones secundarios)
El principio de funcionamiento de los microscopios electrónicos de barrido se basa en medir alguna de estas
propiedades (Generalmente, mide la cantidad de electrones secundarios ) para extraer información de la
muestra observada. Mediante la detección estos electrones es posible reconstruir una imagen de la muestra..
Aumento:
De 10000x a 200000x
