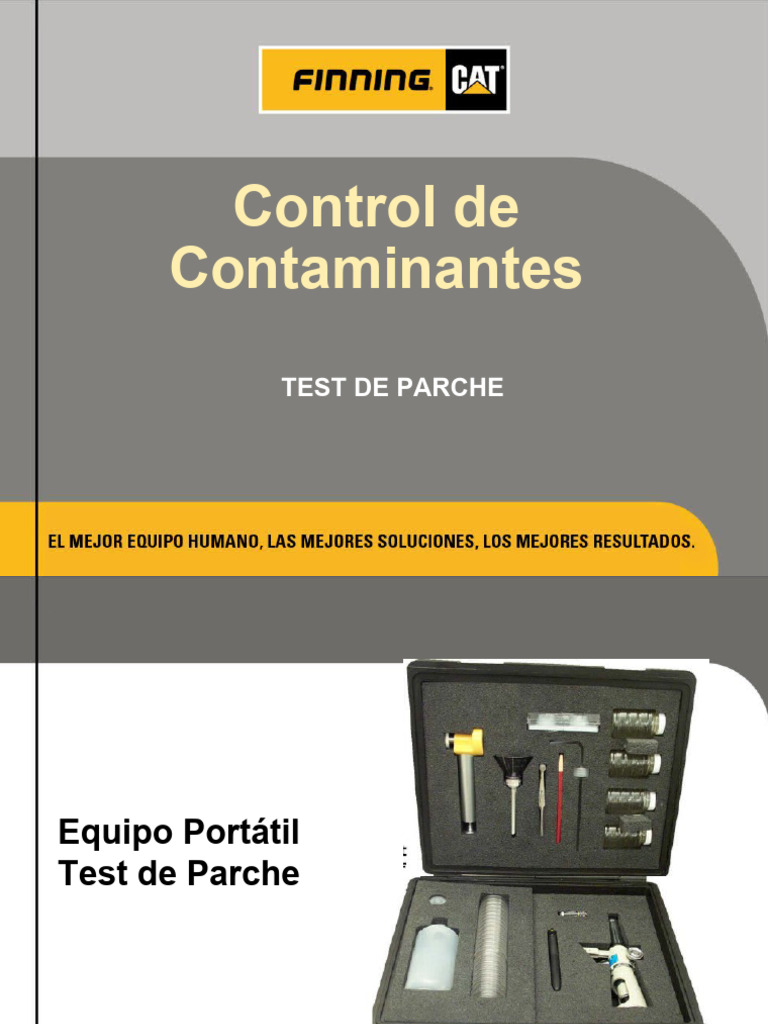

Control de

Contaminantes
TEST DE PARCHE
Equipo Portátil
Test de Parche
INTRODUCCION

Es una herramienta muy valiosa para detectar el tipo de

contaminación sólida en todo tipo de fluido.

No es posible cuantificar las partículas detectadas, pero

sí identificarlas por su morfología y asociar síntomas y
desgaste prematuro de sistemas y componentes.

Esta herramienta es una alternativa y complemento al

conteo de partículas.
Disponible como herramienta CAT posee P/N 202-2301
Componentes
MUESTRAS DE ACEITE

Se requiere la precaución de tomar muestras

representativas de los fluidos a analizar, razón por la
cual todo muestreo se debe realizar con estricto apego
a procedimiento.
Fácilmente se puede incorporar contaminación
externa a la muestra si no se mantiene el cuidado
básico al realizar el muestreo y preparación del
parche.
INSTRUCCIONES

1.- Prepare la bomba de vacío, el frasco de muestra y el

embudo (fig. 1, 2, y 3).
2.- Realizar una cuidadosa limpieza y enjuague de los
componentes descritos en las figuras 1, 2 y 3 con solvente
filtrado (evitar los derrames de líquidos).
3.- Seleccione la membrana de 5 micrones o 0.45 micrones
según corresponda. (5 Um© para análisis de lubricantes,
0.45 Um© para filtrado de solvente)
Nota: Atención los solventes minerales son altamente
inflamables, por lo cual tomar todas las precauciones
necesarias al operar este fluido.
4.-Utilice solo la pinza y recoja la membrana del recipiente
de donde provienen, mediante el mismo medio instalar en
el porta embudo.
Instale el embudo limpio en la base o porta embudo,
apriete el embudo y al mismo tiempo sostenga la base del
frasco de muestra (ver figura 4, 5 y 6).
Nota: Tener precaución y disponga cuidadosamente la
membrana de los separadores de membrana.
5.-Agite cuidadosamente la botella de la muestra con el
fluido a examinar, para obtener una mixtura uniforme de los
sólidos en suspensión presentes.
6.-Vierta el contenido del frasco (muestra) en el embudo,
llenándolo hasta lograr un volumen de 25 ml. (el embudo
posee graduado)
7.-Comience la succión del fluido con la bomba de vacío. El
tiempo que demore el fluido examinado en atravesar la
membrana dependerá de la viscosidad y temperatura que
posea.
8.- En el caso de aceites muy viscosos, se puede utilizar
solvente previamente filtrado para disminuir la viscosidad,
esto se realiza suministrando a la muestra existente en el
embudo pequeños volúmenes de solvente y mezclándolos
suavemente.
9.- Una vez que todo el fluido a examinar ha pasado por la
membrana (parche), continúe generando vacío a fin de secar
el parche, una vez logrado, retire el parche usando pinzas y
dispóngalo en un porta parche.
Nota: Utilice solo las pinzas para retirar la membrana solo por
su borde exterior, esto asegura que los contaminantes
existentes en la membrana no han sido perturbados.
10.- Considere que cualquier mala manipulación del parche
exponiéndolo a contaminación externa, puede contribuir a la
perdida de representatividad del análisis y errores en la
interpretación de resultados.
Notas: Un parche tomado con los dedos o caído al suelo no
puede ser utilizado y debe desecharse.
Un parche que no fue correctamente secado y se encuentra
demasiado húmedo puede dificultar identificar partículas ya
que la luz creara efectos de refracción, en casos más
extremos de parches humedecidos las partículas se pueden
ver desplazándose en flujos del fluidos existentes en la
membrana.
Interpretación de resultados

1.- Instale el microscopio en el porta parche

2.-Ajuste el microscopio (foco) y la iluminación más
apropiada para la membrana, mayor luz ayuda a
identificar partículas pequeñas.
3.-Gradualmente regule el enfoque del microscopio para
conseguir la vista mas completa de los contaminantes en
la membrana. Usted también puede mover
cuidadosamente con las pinzas la membrana para
examinar la superficie de los contaminantes.
Medidas

4.- A través del lente de microscopio se puede establecer

el tamaño aproximado de las partículas observadas
gracias a la presencia en lente de reglas graduadas.

Para la regla marco .01 mm x 100, cada división mas

pequeña es = 10 micras.

Para la regla marco .001” x 50, cada división mas

pequeña es = aproximadamente 25 micras.
Partículas observadas

Amplif 100x

Las partículas normalmente Fibras: la mayoría de los

(Bronce) generadas en el contaminantes generados del
sistema (descansos de papel, trapos, restos de filtros,
bombas). etc.
 Amplif 100x

Hierro: presente en casi Sílice: difícilmente translúcido,

todo sistema las partículas se asocian con la
contaminación del medio
ambiente, es decir, polvo
EJEMPLOS DE PARTÍCULAS DE DESGASTE

Partículas de desgaste no ferrosas – Aleación de Cobre

EJEMPLOS DE PARTÍCULAS DE DESGASTE

Partículas de desgaste no Partícula de

ferrosas – Aleación de aleación
Aluminio de plomo-estaño
EJEMPLOS DE PARTÍCULAS DE DESGASTE

Varios tipos de sílices y polvos

ambientales
EJEMPLOS DE PARTÍCULAS DE DESGASTE

Varias partículas de carbono/carbón/hollín

EJEMPLOS DE PARTÍCULAS DE DESGASTE

Oxidos Materiales de sedimentos

Polímero que resulta de la degradación del aceite y altas cargas

EJEMPLOS DE PARTÍCULAS DE DESGASTE

Materias de fibras del elemento

dañado del filtro
 Control de
Contaminantes
