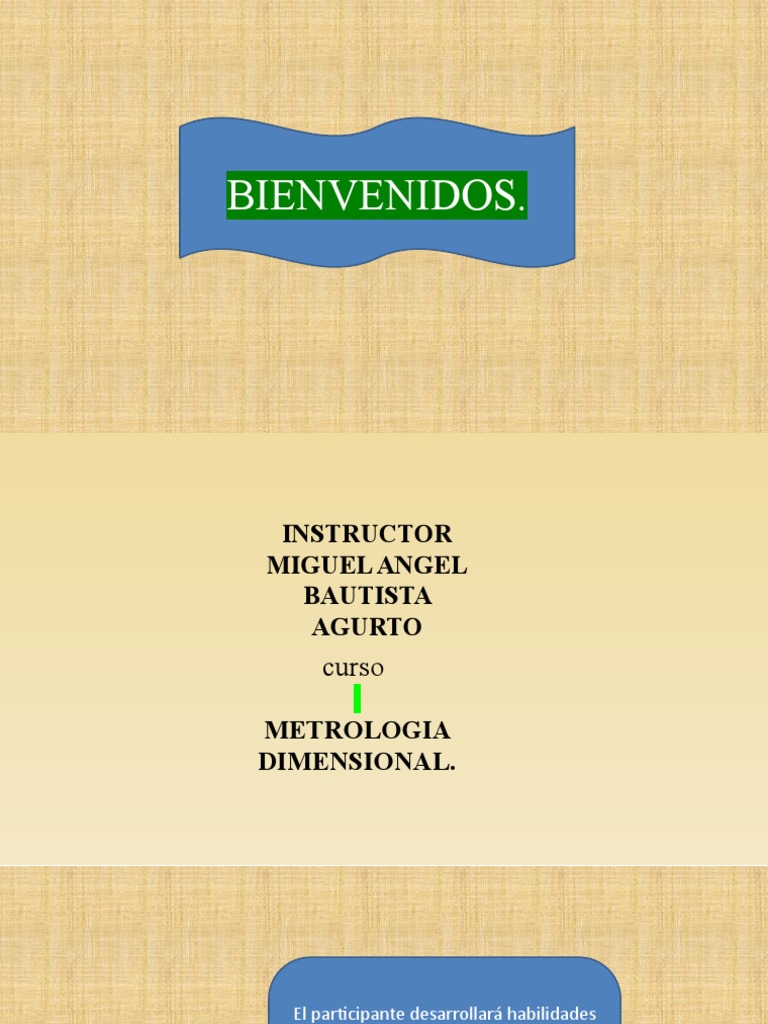

BIENVENIDOS.

INSTRUCTOR
MIGUEL ANGEL
BAUTISTA
AGURTO
curso

METROLOGIA
DIMENSIONAL.
 El participante desarrollará habilidades
para Medir, calcular, verificar y controlar
dimensiones de elementos de máquinas
OBJETIVO. haciendo uso de instrumentos de
control lineal, angular y calibres para
controlar la calidad y precisión de los
productos terminados.
 TEMAS
MEDICIÓN ANGULAR:
 • Ángulos complementarios y suplementarios.
 • El goniómetro, tipos, usos y mantenimiento.
 • Regla de senos: Aplicación.
 • Descripción y uso
 IMPORTANCIA DE LA METROLOGÍA
DIMENSIONAL

Comprende la Terminología de la metrología dimensional e

identifica a los diferentes instrumentos y aparatos de medición
para valorar la importancia de su utilidad en la medición de los
elementos mecánicos en el campo industrial.
Por
ejemplo:
o
Longitudes
o
o ángulos
planitud
o
cilindricidad
o rugosidad
La medición sin contacto es una de las
ventajas en la medición por
proyección de ´perfiles
 COMPARADOR
ÓPTICO

Un comparador óptico o
proyectador de perfiles es un
aparato
medirquepiezas
permitepequeñas con
pantalla traslúcida. Al una
proyectar
pieza la
se produce una amplificación de
la misma, esto permite una mejor
medición y revisión.
BLOQUES PATRONES
Materiales que componen los bloques patrón
Los bloques patrón están construidos generalmente en acero, pero también
se presentan en otros materiales de mayor dureza y resistencia, como el metal
duro y la cerámica, por lo que el empleo de piezas de uno u otro material
dependerá del presupuesto y la aplicación.
La dureza media del acero usado en bloques patrón es de 64 HRc (escala
Rockwell) y presenta gran precisión y estabilidad dimensional, así como bajo
coeficiente de expansión térmica. No obstante, las piezas requieren una
meticulosa limpieza posterior a su uso y deben cuidarse las condiciones de
almacenamiento, a fin de protegerlas de la humedad y la corrosión.
Los bloques patrón de metal duro, generalmente carburo de tungsteno o
carburo de cromo, presentan el doble de dureza media con respecto a los de
acero y por ello son capaces de ofrecer una sólida adherencia y gran resistencia
al desgaste.
Hasta el momento, los bloques patrón de cerámica son los más resistentes al
desgaste y la corrosión, y presentan las mejores propiedades de adherencia y
estabilidad. Son piezas de óxido de zirconio con un tratamiento especial para
lograr sus características excepcionales, que llegan a una dureza media de 130
HRc. Además, la ventaja que poseen frente a los bloques metálicos es que no se
adhiere ningún tipo de impurezas magnéticas, por ejemplo limaduras de hierro
o virutas de acero, lo que introduciría errores en las mediciones y dañaría la
pieza.
El bloque metálico o cerámico
que a sido rectificado con
precisión y lapeado hasta
alcanzar un espesor especifico
son los bloques patrón

El rugosímetro tactil sirve

para medir la rugosidad de
las superficies
Observando estos cuidados, la vida útil de los bloques patrón es muy prolongada.
Es habitual que los fabricantes también comercialicen elementos de montaje,
accesorios, guantes y kits de limpieza junto con los juegos de bloques patrón.
Si bien los bloques patrón de sección rectangular son los más comunes, algunas
firmas también comercializan bloques patrón de sección cuadrada, y tanto uno
como otro tipo se encuentran disponibles en medidas métricas y en pulgadas,
con un amplio surtido de juegos que responden a las necesidades más exigentes.
 MESA DE SENOS
Es un instrumento utilizado tanto para la
medida indirecta de ángulos como
para la formación de patrones.
Lautilización de la regla de senos
puede ser la fabricación de
para utillaje,
realización de ajustes en
máquinas y engeneral
herramienta
operaciones que requieran gran
precisión en la
medida.
Los bloques patrón son
bloques metálico o
cerámico que ha sido
lapeado y rectificado,
hasta alcanzar una
medida especifica.
Su temperatura
recomendada para
trabajar con bloques
es de 20°C
 La regla de
senos se
fundamenta
en la Función
trigonométrica
seno
 RUGOSIMETR
O
Los rugosímetros o medidores
rugosidad son dispositivos que
de
miden con exactitud y confiabilidad
la rugosidad de las superficies. El
Medidor de Rugosidad es un
capaz
equipo medir con rapidez
rugosida
de la de las superficies
d
facilmente entra en contacto
, con la
superficie para dar asi una
medicion directamente en Ra o Rz.
El parámetro de rugosidad Ra (rugosidad media) se
define como el valor promedio aritmético de los valores
absolutos de las distancias del perfil de rugosidad a la
línea intermedia de la longitud de medición.

Rz: Promedio de la profundidad de la rugosidad en µm

(promedio aritmético de cinco profundidades
singulares consecutivas en la longitud de medición).
Los rugosímetros sirven para detectar de forma rápida
las profundidades de la rugosidad en las superficies de
materiales.
 “MICROSCOPIO DE TALLER”.
Es considerado un aparato de lectura óptico-
mecánico, en el que la pieza se monta sobre
una mesa que posee
desplazamientos horizontales,
transversales o circulares, lo
que nos permite realizar mediciones
exactas; en el que el dispositivo
óptico sirve para la fijación visual de un
punto o un trazo, mismo que se
toma como referencia para la
medición de la pieza, gracias
a graduaciones apropiadas.
 Patrones de verificación y comprobación lineales,
angulares y calibres pasa no pasa

Los patrones son instrumentos que permiten

reproducir una unidad de medida (múltiplo o
submúltiplo de la misma). Existen dos tipos
fundamentales: los patrones primarios y los
secundarios. Los primeros reproducen unidades
básicas del Sistema Internacional (SI) mientras
que los segundos reproducen unidades no
básicas o que realizan la comparación con un
patrón primario. En nuestro sistema los patrones
adoptados son el metro patrón y sus derivados y
el ángulo recto patrón y sus derivados.
Las plantillas para calibrar radios cóncavos o convexos, están en rangos de medición de
7.5 mm
GRACIAS
