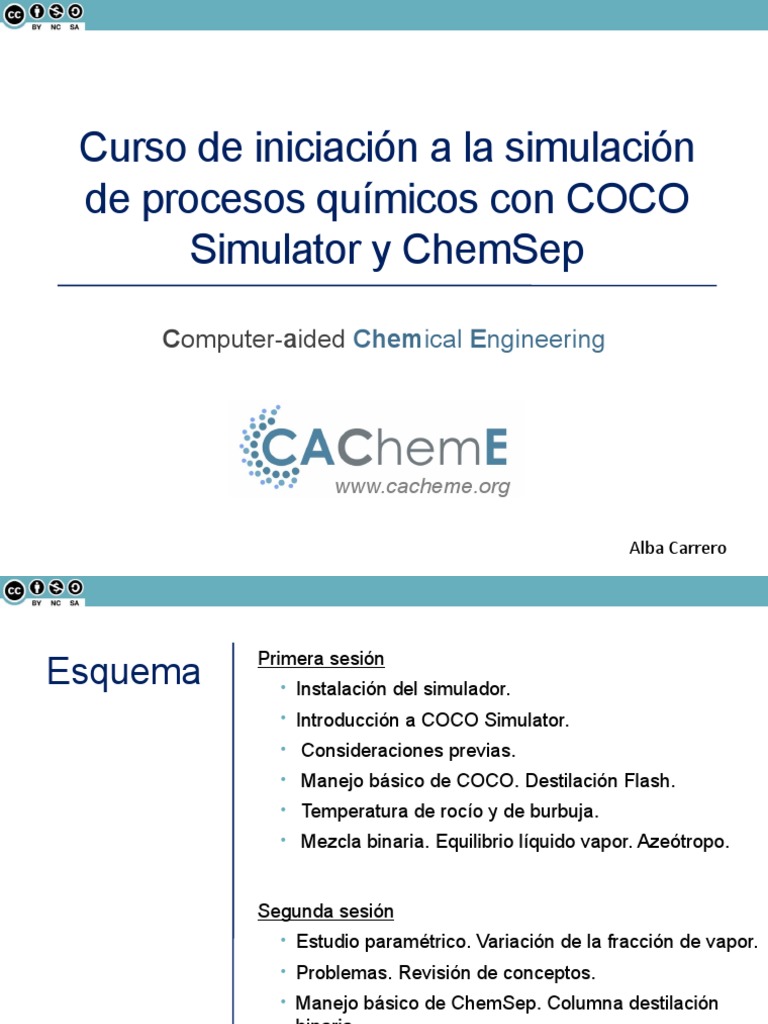

Curso de iniciación a la simulación
de procesos químicos con COCO
Simulator y ChemSep
Computer-aided Chemical Engineering
www.cacheme.org
Alba Carrero
Primera sesión
Esquema • Instalación del simulador.
• Introducción a COCO Simulator.
• Consideraciones previas.
• Manejo básico de COCO. Destilación Flash.
• Temperatura de rocío y de burbuja.
• Mezcla binaria. Equilibrio líquido vapor. Azeótropo.
Segunda sesión
• Estudio paramétrico. Variación de la fracción de vapor.
• Problemas. Revisión de conceptos.
• Manejo básico de ChemSep. Columna destilación
binaria.
• Selección modelos termodinámicos
• Diagrama de McCabe.
• Perfiles de la columna.
Instalación del simulador cacheme.org
Procedimiento de descarga:
https://www.youtube.com/watch?v=Rn-cU3N-2Wo
Enlace de descarga:
http://www.cocosimulator.org/index_download.html
Introducción
cacheme.org
¿Qué es COCO ?
COCO Simulator es un simulador de uso libre y gratuito.
Ha sido desarrollado por la empresa Amsterchem con estándares abiertos
CAPE-OPEN.
Incluye el simulador de procesos de separación ChemSep (destilación,
extracción, absorción).
Introducción cacheme.org
¿Qué es COCO?
Es un paquete que reúne varias aplicaciones:
Consideraciones previas cacheme.org
Se deben tener en cuenta las siguientes etapas antes de empezar a realizar
una simulación de un proceso:
• Inicio de un nuevo trabajo
• Selección de las unidades
• Creación del diagrama de flujo
• Selección de los componentes del sistema
• Selección de las propiedades termodinámicas
• Introducción de los datos de la corriente de alimentación
• Introducción de las especificaciones de las unidades de diagrama de
flujo
• Ejecución de la simulación
• Revisión de los resultados
Manejo básico de COCO. Destilación Flash cacheme.org
La alimentación se bombea a través de un cambiador de calor hasta alcanzar una temperatura
determinada, se descomprime bruscamente haciéndola pasar a través de una válvula de
expansión, lo que origina la vaporización parcial del líquido tras lo cual la mezcla se introduce en
un recipiente de mayor volumen con el objeto de separar la fase condensada del vapor
Destilación Flash. Trocío y Tburbuja cacheme.org
Temperatura de burbuja: Temperatura a la que se forma la primera burbuja de gas en un material
líquido.
Temperatura de rocío: Temperatura a la que empieza a condensarse la primera gota de líquido contenido
en el aire.
Calcula de una mezcla isomolecular de benceno, tolueno y o-xileno la temperatura de burbuja y de rocío
a 1 atm de presión.
Va por
Va por
P = 1 atm
Fe e d
Fe e d
P = 1 atm Fracción de vapor = 0.01
Fracción de vapor = 0.99
Liquid
Liquid
Eje rc icio 1. Te mpe ratura de burbuja .
Eje rc icio 1. Te mpe ratura de roc ío.
Stre am Fe e d Vapo r Liquid
Stre am Fe e d Vapo r Liquid
Te m pe ra ture / [°C] 50 115 115
Te mpe ra ture / [°C] 50 95.9 95.9
Flow rate / [kmol / h] 100 100 0.01
Flow ra te / [km ol / h] 100 0.01 100
Mole fra c Tolue ne 0.25 0.25 0.223
Mole fra c Tolue ne 0.25 0.162 0.25
Mole fra c Be nze ne 0.5 0.5 0.198
Mole fra c Be nz e ne 0.5 0.781 0.5
Mole fra c O -xyle ne 0.25 0.25 0.579
Mole fra c O-xyle ne 0.25 0.0571 0.25
Mezcla binaria. Equilibrio líquido-vapor. cacheme.org
Calculo de los datos de equilibrio del sistema benceno – tolueno a 1 atmosfera de
presión.
http://demonstrations.wolfram.com/FlashDistillationCascadeForABenzeneTolueneMixture/
Mezcla binaria. Equilibrio líquido-vapor. cacheme.org
Sistema benceno-tolueno
115 BubblePointTemperature, stream "Vapor"
DewPointTemperature, stream "Vapor"
110
105
Temperature / °C
100
95
90
85
80
0 0.1 0.2 0.3 0.4 0.5 0.6 0.7 0.8 0.9 1
Mole fraction Benzene
Mezcla binaria. Equilibrio líquido-vapor. Azeótropo. cacheme.org
Un azeótropo (“mezcla azeotrópica”) es una mezcla de uno o más compuestos químicos,
en los que la composición del líquido y del vapor son iguales, por lo que al no haber
cambio en la misma, el punto de ebullición es constante, comportándose como una
sustancia pura.
Calcula de los datos de equilibrio del sistema acetona – cloroformo a 1 atmosfera de
presión.
http://www.learncheme.com
http://demonstrations.wolfram.com/FlashDistillationCascadeForAnAcetoneChloroformMixture/
Mezcla binaria. Equilibrio líquido-vapor. cacheme.org
Comportamientos no lineales y aparición de azeótropos
77 BubblePointTemperature, stream "Vapor"
76 DewPointTemperature, stream "Vapor"
75
Temperature / °C
74
73
72
71
70
69
68
0 0.5 1
Mole fraction Acetone
Estudio paramétrico. Variación fracción de vapor. cacheme.org
Se considera una mezcla compuesta por n-heptano y n-octano. El alimento contiene
50% de n-heptano a 303K. El flash trabaja a una presión constante de 1 atm. Calcula
las composiciones de vapor y del líquido y la temperatura del separador para
diferentes fracciones de vapor.
Estudio paramétrico
Fracción de vapor T (K) y n-heptano x n-heptano
0,000 382 0,500 0,500
0,100 383 0,662 0,482
0,200 384 0,645 0,464
0,300 384 0,628 0,445
0,400 385 0,610 0,427
0,500 385 0,591 0,409
0,600 386 0,573 0,391
0,700 386 0,554 0,374
0,800 387 0,536 0,357
0,900 387 0,518 0,341
1,000 388 0,500 0,500
http://www.learncheme.com
http://demonstrations.wolfram.com/FlashVaporizationOfAHeptaneOctaneMixture/
Problemas destilación Flash cacheme.org
Composición del líquido en equilibrio a 1.5 atm con un vapor con la siguiente composición en
moles: 48.9% de benceno, 32.1% de ciclohexano y 19% de acetato de etilo.
T (ºC) 89.5
Composiciones
Benceno 0.489 0.545
Ciclohexano 0.321 0.301
Acetato de etilo 0.190 0.154
En el esquema que sigue, 150 kmol/h de un líquido saturado, L 1 a 758 kPa y cuya composición
molar es : propano 10%, n-butano 40% y n-pentano 50%, entra en el ebullidor procedente de la
etapa 1. ¿Cuáles son las composiciones y cantidades de VB y B?. B = 50 kmol/h
Vb
Stre am Vb B
Te m pe ra ture / [°C] 85.6 85.6
1 5 0 kmo l/h; 7 58kP a Flow ra te / [km ol / h] 100 50
Mole fra c N-buta ne 0.45 0.299
Mole fra c N-pe nta ne 0.419 0.663
Mole fra c P ropa ne 0.131 0.0377
E je rc ic io 4
Aplicaciones de la destilación cacheme.org
• Aislar componentes de materias primas
como los diferentes componentes del crudo
del petróleo.
• Concentrar compuestos en disolución como
el ácido nítrico.
• Purificar compuestos de reacción.
• Separar los materiales de la pirólisis.
• Eliminar el disolvente de la extracción para
poder reutilizarlo.
Manejo básico de ChemSep. Destilación binaria. cacheme.org
Realiza la simulación de una columna de
destilación con una corriente de alimento de
1kg/s formada por una mezcla equimolecular
de benceno y tolueno siendo 2 su razón de
reflujo e igual caudal de residuo y destilado.
De s tilado
RR=2
10 pis os
Alime nto 5
1kg/s
0.5 Be nce no
0.5 Tolue no
5,874 kmol/s
Re s iduo
Column_1
Selección modelo termodinámico
cacheme.org
• Diferencia entre simuladores Banco de datos
• Comparación del modelo termodinámico seleccionado con datos experimentales
Compuestos orgánicos polares
Con gases ligeros
Sin gases ligeros
PSRK
No parámetros de Si parámetros de
interacción binaria interacción binaria
UNIFAC
ELV – Wilson, NRTL y UNIQUAC
ELL, ELLV, ELV – NRTL y UNIQUAC
Diagrama de McCabe
cacheme.org
http://www.learncheme.com/simulations/separations
http://demonstrations.wolfram.com/McCabeThieleGraphicalMethod/
Diagrama de McCabe
cacheme.org
McCabe-Thiele diagram Benzene - Toluene
1
Y B e n z e n e /(B e n z e n e + T o lu e n e )
0.8
0.6
5
0.4
0.2
0 ChemSep
0 0.2 0.4 0.6 0.8 1
X Benzene/(Benzene+Toluene)
Perfiles de la columna
cacheme.org
Liquid phase composition profiles
ChemSep
2
4
S ta g e
10
0 0.2 0.4 0.6 0.8 1
Liquid mole fraction
Benzene Toluene
Flow profiles
ChemSep
2
4
S ta g e
10
0 0.005 0.01 0.015 0.02 0.025 0.03
Flows (kmol/s)
V L
Muchas gracias por su atención
