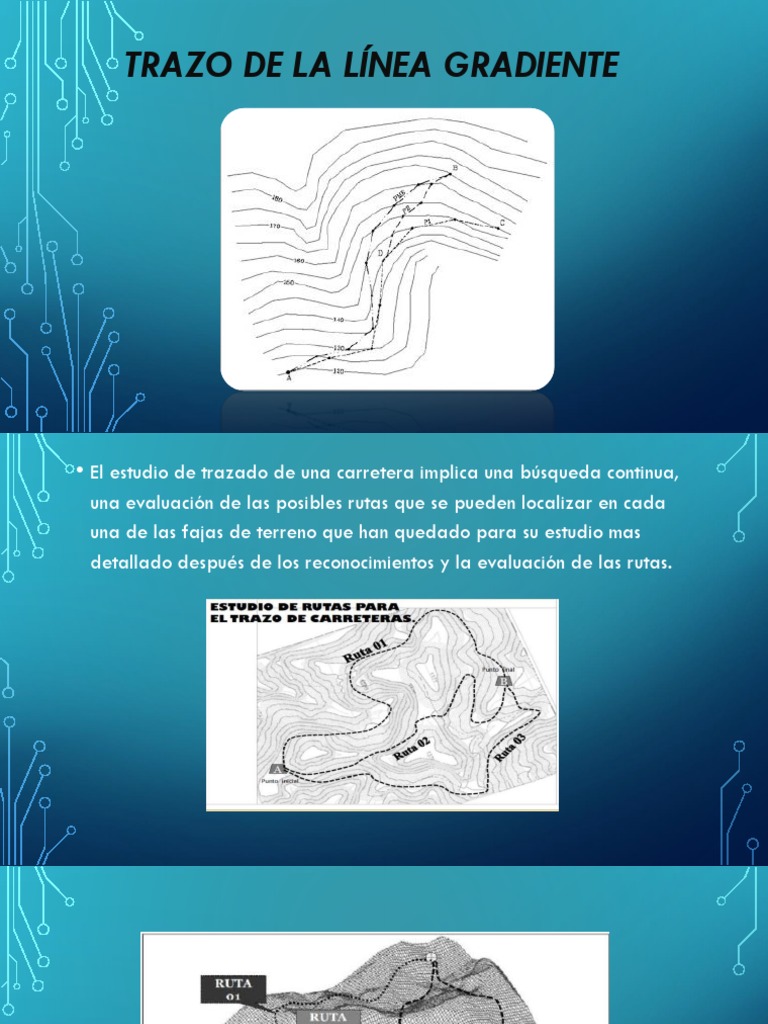

TRAZO DE LA LÍNEA GRADIENTE
• El estudio de trazado de una carretera implica una búsqueda continua,
una evaluación de las posibles rutas que se pueden localizar en cada
una de las fajas de terreno que han quedado para su estudio mas
detallado después de los reconocimientos y la evaluación de las rutas.
• Los métodos para realizar el reconocimiento de campo de las posibles
rutas son el terrestre mediante un recorrido del terreno y el aéreo a
través de la fotogrametría utilizados por separado o conjuntamente.
• Reconocimiento topográfico terrestre.
Se recorrerá nuevamente cada una de las rutas seleccionando la mas
favorable. En este recorrido se obtendrá información adicional sobre la
ruta y se establecerá una ella una línea que constituye en trazado de la
carretera, y que será la primera aproximación al eje de la futura vía.
Criterios para el trazado
El trazo se realizara teniendo presente los siguientes criterios:
1. Tipo de vehículo que predominara en la vía.
2. Radios mínimos de curvatura ( están en función de la velocidad directriz)
3. Pendientes máximas que se pueden emplear ( establecido por el DG –
2018 )
• La línea gradiente da una idea aproximada de la tendencia que
puede tener el desarrollo de la vía, su longitud, sus cambios de
pendiente y cantidad de curvas horizontales y verticales.
• Se debe respetar la pendiente máxima permitida por la Norma
Peruana para el diseño de carreteras que lo da el Manual de Diseño
Geométrico – 2018.
• Generalmente, el espaciamiento vertical de las curvas de nivel esta
relacionado con la escala de los planos las más comunes son:
Plano a escala 1/500 esta cada 0.50m
Plano a escala 1/1000 esta cada 1.0m
Plano a escala 1/2000 esta cada 2.0m
Plano a escala 1/5000 esta cada 5.0m
Plano a escala 1/10000 esta cada 10m
Plano a escala 1/25000 esta cada 25m
Plano a escala 1/100000 esta cada 100m
OJO: A menor distancia entre las curvas de nivel será más exacto las mediciones si
no se cuenta con un programa como el CIVIL3D y solo se tiene planos en físico.
• Procedimiento para el trazado de la línea gradiente con
el compas
Con el plano de curvas de nivel y establecidos los puntos terminales de la
carretera y los puntos de control, el siguiente paso será trazar la línea
gradiente
Esta línea es la base para proyectar la línea poligonal para ello se
necesita conocer la pendiente y la equidistancia entre las curvas de nivel.
• Calculo de la Abertura del Compas ( Lc )
Entonces, Lc es la distancia horizontal que se necesita para ascender o
descender saltando de curva en curva contiguas. Esta longitud debe estar
a escala del plano, luego la abertura o separación de las puntas del
compas será:
I = pendiente de trabajo
E = diferencia de nivel entre curvas de nivel
• Se toma el compas con la abertura correspondiente a esta y se
procede a interceptar de curva de nivel a curva de nivel. Luego
procedemos a unir puntos los que serán nuestra LINEA DE GRADIENTE
• Procedimiento para el trazado de una línea gradiente
con el escalimetro
Recordar siempre que para el trazo de la línea gradiente de deben
tomar diferentes rutas y que entre ellas se escogerá a la mas favorable
ya sea por su presupuesto, que tenga mejor ubicación geográfica
depende bastante de la cantidad de material a cortar y rellenar.
• El procedimiento es parecido al trazado con el compas pero es más
exacto y recomendable hacerlo mediante el escalimetro.
Ejemplo: Vamos a tomar un pendiente de 5% , escala 1/2000,
diferencia entre curvas de nivel 2
• Una vez hallado la distancia se ubica en el escalimetro se busca la
escala 1/20 la cual cada 1m = 100 m en el plano se ubica los 40 m en
el escalimetro.
• Se pasan los 40 m de una curva de nivel a otra como en el caso del
compas pero a diferencia que no debe cortarse la curva como se
muestra en la figura, si en el caso pasara eso la distancia se puede
fraccionar en partes iguales, dos de 20 m ó en 4 partes de 10 m
Dos
tramos
iguales
de 20m
Distancia calculada 40 m como
se observa corta a la curva
para evitar eso de fracciona
la distancia
• Se hace lo mismo para cada curva de nivel evitando que la línea
gradiente corte las curvas de nivel si en caso pasara le fracciona las
distancias
Nota : El mejor método para hacer el trazo de la línea
gradiente es con el escalimetro.
