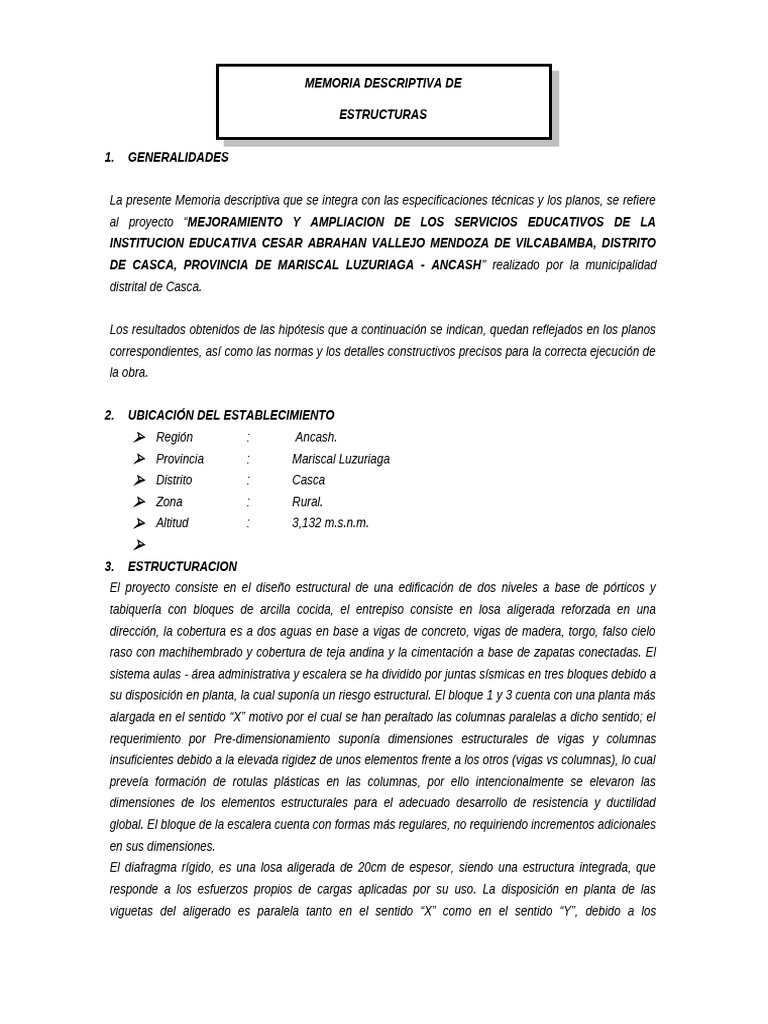

MEMORIA DESCRIPTIVA DE
ESTRUCTURAS
1. GENERALIDADES
La presente Memoria descriptiva que se integra con las especificaciones técnicas y los planos, se refiere
al proyecto “MEJORAMIENTO Y AMPLIACION DE LOS SERVICIOS EDUCATIVOS DE LA
INSTITUCION EDUCATIVA CESAR ABRAHAN VALLEJO MENDOZA DE VILCABAMBA, DISTRITO
DE CASCA, PROVINCIA DE MARISCAL LUZURIAGA - ANCASH" realizado por la municipalidad
distrital de Casca.
Los resultados obtenidos de las hipótesis que a continuación se indican, quedan reflejados en los planos
correspondientes, así como las normas y los detalles constructivos precisos para la correcta ejecución de
la obra.
2. UBICACIÓN DEL ESTABLECIMIENTO
Región : Ancash.
Provincia : Mariscal Luzuriaga
Distrito : Casca
Zona : Rural.
Altitud : 3,132 m.s.n.m.
3. ESTRUCTURACION
El proyecto consiste en el diseño estructural de una edificación de dos niveles a base de pórticos y
tabiquería con bloques de arcilla cocida, el entrepiso consiste en losa aligerada reforzada en una
dirección, la cobertura es a dos aguas en base a vigas de concreto, vigas de madera, torgo, falso cielo
raso con machihembrado y cobertura de teja andina y la cimentación a base de zapatas conectadas. El
sistema aulas - área administrativa y escalera se ha dividido por juntas sísmicas en tres bloques debido a
su disposición en planta, la cual suponía un riesgo estructural. El bloque 1 y 3 cuenta con una planta más
alargada en el sentido “X” motivo por el cual se han peraltado las columnas paralelas a dicho sentido; el
requerimiento por Pre-dimensionamiento suponía dimensiones estructurales de vigas y columnas
insuficientes debido a la elevada rigidez de unos elementos frente a los otros (vigas vs columnas), lo cual
preveía formación de rotulas plásticas en las columnas, por ello intencionalmente se elevaron las
dimensiones de los elementos estructurales para el adecuado desarrollo de resistencia y ductilidad
global. El bloque de la escalera cuenta con formas más regulares, no requiriendo incrementos adicionales
en sus dimensiones.
El diafragma rígido, es una losa aligerada de 20cm de espesor, siendo una estructura integrada, que
responde a los esfuerzos propios de cargas aplicadas por su uso. La disposición en planta de las
viguetas del aligerado es paralela tanto en el sentido “X” como en el sentido “Y”, debido a los
requerimientos de ambientes y a la disposición de los ejes. Los muros de albañilería se han proyectado
por requerimientos de seguridad frente a ambientes que implican un natural riesgo.
4. ASPECTOS TÉCNICOS DE DISEÑO
Los Proyectos de Arquitectura, Estructuras e Instalaciones deben ser el resultado de una acción
coordinada de los especialistas, lo que se refleja en el presente proyecto y que garantiza una solución
funcional y económica.
Para el cálculo de esfuerzos de los elementos estructurales, se ha considerando las normas de la
Ingeniería Sísmica (Norma Técnica de Edificación E.030 – Diseño Sismorresistente).
De acuerdo al estudio de suelos, no se detectó la presencia de elementos que pueden afectar a la
estructura, recomendando la utilización de cemento tipo I.
El resumen de las condiciones del Estudio de Mecánica de Suelos a cargo del Ing. Jhon Frayluis Barreto
Palma son las siguientes:
Tipo de cimentación : Zapatas aisladas y/o vigas continúas dispuestas
adecuadamente.
Estrato de apoyo de la cimentación : Arcilla inorgánica de baja plasticidad.
Parámetros de diseño Df = 1.50 m
qad = 1.66 Kg/cm2
F.S. = 3.00
Agresividad del suelo a la No detectada
Cimentación Usar Cemento Pórtland tipo I
Aspectos Sísmicos Zona 3 Mapa de Zonificación Sísmica.
Factor Suelo S : 1.2
Período Predominante TS: 0.60 s
Factor de Zona Z : 0.4 g
5. NORMAS TÉCNICAS EMPLEADAS
Se sigue las disposiciones del Reglamento Nacional de Edificaciones:
Norma Técnica de Edificaciones E010 – Madera.
Norma Técnica de Edificaciones E020 – Cargas.
Norma Técnica de Edificaciones E030 - Diseño Sismo Resistente.
Norma Técnica de Edificaciones E050 - Suelos y Cimentaciones.
Norma Técnica de Edificaciones E070 – Albañilería.
