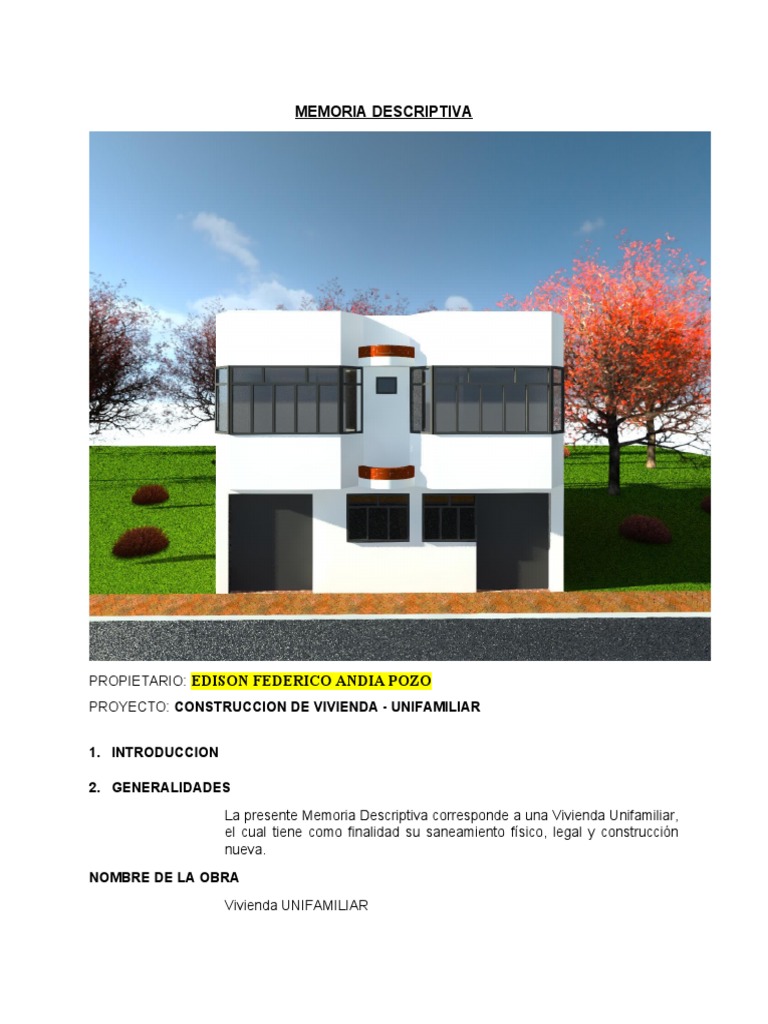

MEMORIA DESCRIPTIVA

PROPIETARIO: EDISON FEDERICO ANDIA POZO

PROYECTO: CONSTRUCCION DE VIVIENDA - UNIFAMILIAR

1. INTRODUCCION

2. GENERALIDADES
La presente Memoria Descriptiva corresponde a una Vivienda Unifamiliar,
el cual tiene como finalidad su saneamiento físico, legal y construcción
nueva.
NOMBRE DE LA OBRA
Vivienda UNIFAMILIAR
UBICACIÓN GEOGRAFICA
Dirección: C.P RUMI RUMI
Distrito: Andahuaylas
Provincia: Andahuaylas
Departamento: Apurímac

3. ARQUITECTURA

1. DISTRIBUCIÓN DE AREAS
Primer Piso: 85.00 m2
Segundo Piso: 89.50 m2
Tercer Piso: 0.00 m2

Terraza: -
Área libre: 87.92 m2
Área del Terreno: 143.92 m2

2. METAS - PROGRAMACION DE AMBIENTES

Proyecto de 2 pisos.

 Primer Nivel.

01 Almacen
01 ss.hh
01 escalera

 Segundo Nivel.

01 escalera
01 ss.hh
04 dormitorios
3. DEL TERRENO
El lote tiene un área Total de 143.42 m2, Su topografía es plana, su clima es
templado, el terreno tiene acceso por el camino paso de servidumbre.
LINDEROS

 FRENTE 7.35 ML CON PASO DE SERVIDUMBRE

 FONDO 7.24 ML CON PROPIEDAD DE ALICIRA ESPINOZA
ALTAMIRANO
 DERECHA 21.06 ML CON LOTE 5
 IZQUIERDA 19.16 ML CON LOTE 4

NOTA
 Piso de SS. HH.: Mayólica 30 X 30.
 Techo Losa Aligerada: Concreto armado.
 Cielo Raso: Cemento Pulido.
 Revestimiento de muros: Tarrajeado y pintado.
 Columnas y Vigas: Tarrajeado y pintado.
 Carpintería General: Puertas de Metal y vidrio en las puertas de
la fachada, Para los SSHH puerta de madera contra placada y puertas
interiores de segundo nivel puertas de madera tipo tablero rebajado.
El proyecto de arquitectura se desarrolla dando cumplimiento a lo establecido en las
normas y el Reglamento Nacional de Construcciones (vigente)

4. DESCRIPCIÓN DE PROCESO CONSTRUCTIVO

El proyecto en mención será construido a base de concreto armado consistente
en columnas, vigas, muros de ladrillo, techo de losa aligerada; los acabados
serán: piso cerámico, los muros y cielorrasos con tarrajeo frotachado de cemento
y pintado con esmalte, a excepción de los servicios higiénicos que serán con
enchapado de mayólica, las del ingreso principal y galerías será de metal y vidrio
templado de 8mm, puertas de los dormitorio serán de madera tipo tablero
rebajado, puerta de madera contra-placada para los servicios higiénicos,
ventanas de vidrio polarizado de 4 mm con marcos de aluminio, asimismo, el
proyecto contará con las instalaciones del servicio de agua potable, desagüe e
instalación de la energía eléctrica monofásica empotrado.
4. ESTRUCTURAS

1. OBJETIVO
El objetivo de la presente memoria es describir el proceso de análisis y diseño de
los componentes estructurales que componen y justifiquen el buen comportamiento
del diseño para la futura edificación bajo las condiciones requeridas más importantes
de acuerdo a las normas y criterios nacionales e internacionales vigentes.

2. ESTUDIOS PREVIOS
Para la evaluación del sistema estructural a utilizar se realizó una visita de
inspección visual para la consideración de las condiciones actuales visibles.

Se observa algunas edificaciones de vecinos ya realizadas bajo modalidad de

albañilería confinada en su mayoría.

Según el RNE vigente, para una edificación de menos de 500 m2, con
características sísmicas y de terreno no críticas puede realizarse un estudio mínimo
de suelos bajo supervisión de profesional responsable.

3. METODOLOGÍA Y NORMATIVA DE DISEÑO APLICADO AL PROYECTO

Basados en la relación DESEMPEÑO, ECONOMÍA, CONDICIONES NATURALES;
se decide optar por un sistema de PÓRTICO y COLUMNAS DE CONCRETO para
temas de mejoramiento de estabilidad por sismo en la dirección más “esbelta” de
resistencia.

NORMATIVA APLICADA
NORMA DE CARGAS E-020 (RNE-PERÚ)
NORMA DE DISEÑO SISMORESISTENTE E-030 (RNE-PERÚ)
NORMA DE SUELOS Y CIMENTACIONES E-050 (RNE-PERÚ)
NORMA DE DISEÑO DE CONCRETO ARMADO E-060 (RNE-PERÚ)
NORMA DE DISEÑO DE ALBAÑILERÍA E-070 (RNE-PERÚ)

4. CARACTERÍSTICAS DE LOS MATERIALES ALBAÑILERÍA:

 Ladrillo industrial clase IV sólidos (30% de huecos), tipo King Kong de arcilla de
dimensiones h=9cm, L=23cm, A=13cm.
 f’b (resistencia de la unidad de ladrillo) = 145 kg/cm2 y 215 kg/cm2 dependiendo de
lo que mande el análisis.
 f’m (resistencia del muro de albañilería a compresión) = 65 kg/cm2 y 85 kg/cm2
respectivamente a lo anterior.
 v’m (resistencia del muro al corte) = 8.1 kg/cm2 y 9.2 kg/cm2 respectivamente a lo
anterior.
 Em (módulo de elasticidad) = 500f’m = 32500 kg/cm2 en general
 v (módulo de poisson) = 0.25
 Gm (módulo de corte) = 0.4Em = 13000 kg/cm2.
 Mortero tipo P2 = cemento: arena 1:4.

CONCRETO ARMADO:
 f’c (resistencia nominal a compresión) = 210 kg/cm2
  Ec (módulo de elasticidad) = 15000(210^0.5) = 217370.6512 kg/cm2
 v (módulo de poisson) = 1.5
CONCRETO CICLOPEO:
 f’c (resistencia nominal a compresión) = 100 kg/cm2
 % piedra grande (máx Ø=25cm) = 30%
ACERO DE REFUERZO:
 Tipo = Acero corrugado grado 60
 f’y (resistencia nominal a fluencia) = 4200 kg/cm2

A. CARGAS ASIGNADAS CARGAS VIVAS

 Sobrecarga vivienda = 250 kg/m2 (mínimo RNE: 200kg/m2)
 Escaleras = 200 kg/m2

B. CARGAS ASIGNADAS CARGAS MUERTAS

 Acabados = 150 kg/m2 (tarrajeo techo 1cm + piso terminado 5cm)
 Tabiquería = 100 kg/m2 (tabiquería no portante)

5. DISEÑO DE ELEMETOS ESTRUCTURALES

DISEÑO DE ELEMENTOS DE CONCRETO ARMADO
Aquí se incluyen los siguientes elementos:
 Vigas
 Aligerados
 Columnas
Se utiliza el método de resistencia última.
COMBINACIONES NORMATIVAS:
Según el RNE en E-060, se deben considerar las siguientes combinaciones de
amplificación, así como los factores Φ de reducción.
COMB 1 = 1.4CM + 1.7CV
COMB 2 = 1.25 (CM + CV) + SX
COMB 3 = 1.25 (CM + CV) – SX
COMB 4 = 1.25 (CM + CV) + SY
COMB 5 = 1.25 (CM + CV) – SY
COMB 6 = 0.9CM + SX
COMB 7 = 0.9CM – SX
COMB 8 = 0.9CM + SY
COMB 9 = 0.9CM – SY
ENVOLVENTE = SUPERIOR ((MÁX. ABS. (MAX COMB 1 a MAX COMB 9)))
ENVOLVENTE = INFERIOR ((MÁX. ABS. (MIN COMB 1 a MIN COMB 9)))
ΦR ≥ Ru Flexión: Φ = 0.9 Cortante: Φ = 0.75
VIGAS
Se utilizan todas las combinaciones arriba nombradas y se aplican los factores de
reducción de flexión y cortante para diseñar las vigas y la escalera por el método de
resistencia última, mediante la envolvente de momentos flectores y cortantes.
De donde se obtienen valores de Acero para flexión, estribado por cortante y por torsión.
Paso importante posterior es la comprobación de los resultados (basados en norma ACI-
318-08) con los valores estipulados por la norma peruana respecto a la cuantía máxima
y mínima.
COLUMNAS
En el caso de las columnas les proporcionaremos un refuerzo inicial para luego
chequear que COMB 1, COMB 2, etc. Todas estén dentro del diagrama truncado de
interacción resistente de la columna a chequear.

LOSAS ALIGERADAS
Para el caso de las losas aligeradas se diseñó por el método de los coeficientes, para la
distribución de los momentos generados.
Solo en el caso no contemplado por este método cuando se tiene un solo paño con 2
apoyos no empotrados ni continuos, se tomó el caso crítico en el que los momentos
negativos de apoyo son iguales a los tomados por el caso con un apoyo continuo y otro
simplemente apoyado.
Para cada caso de momento positivo, el bloque equivalente de esfuerzos siempre se
ubicó en la zona del ala de la vigueta (desempeño como viga rectangular).
5. INSTALACIONES SANITARIAS

1. GENERALIDADES
El proyecto se ha elaborado en función de los planos de arquitectura: distribución, cortes y
elevaciones, y el titulo X del Reglamento Nacional de Edificaciones - Norma IS. 010 –
Instalaciones.

2. DESCRIPCIÓN DEL PROYECTO

El proyecto de instalaciones sanitarias está conformado por la presente Memoria
Descriptiva, Memoria de Cálculo, Especificaciones Técnicas.

3. DESCRIPCIÓN DE REDES DE AGUA FRÍA

En consideración a las características arquitectónicas se ha considerado un sistema de
abastecimiento para la totalidad de los servicios higiénicos; de esta manera se tiene:
a) Alimentación independiente, para una alimentación de 1/2” de diámetro, con válvula
de corte general; alimentando a todo el piso.
4. DESCRIPCIÓN DEL SISTEMA DE DESAGÜE
El sistema de desagüe se ha diseñado mediante el método de unidades de descarga para el
dimensionamiento de las derivaciones y colectores.
Al estar zonificados los baños y servicios, los montantes de desagüe bajan en ductos, para
diámetros de 4” y empotradas en los muros para diámetros de 2”, estos montantes
descargan en forma independiente hasta llegar a la caja de registro. En la primera planta,
los montantes descargan las aguas servidas en las cajas registro de albañilería de 12"x24",
mediante tuberías empotradas en el piso, interconectadas con tuberías de dimensiones y
características detalladas en el plano de redes de Desagüe Todo el sistema de desagüe de
la edificación es evacuado luego por gravedad al sistema de redes públicas mediante una
conexión domiciliaria. Se ha previsto el sistema de rebose de las cisternas, con diámetros
acordes a los volúmenes que almacenan, según se detalla en planos Las tuberías de
desagüe tendrá una pendiente mínima del 1% y 1.5% para tuberías de diámetro 4” y 2”
respectivamente.

5. SISTEMA DE VENTILACION
El sistema de ventilación se ha diseñado de tal forma que se obtenga una máxima
eficiencia en todos los aparatos que requieran ser ventilados, a fin de evitar la ruptura de
sellos de agua, alzas de presión y la presencia de malos olores. Las tuberías para el
sistema de ventilación de PVC- SAL de 2”; en el extremo superior llevará un sombrerete
protegido con una malla metálica o PVC para evitar el ingreso de partículas o insectos
nocivos.

6. CAJAS DE REGISTRO
 La caja de registro a emplear será de albañilería o de concreto de 12” x 24, el cual
deberá ser vaciado en Obra, llevará canaleta de fondo y contará con tapa de concreto.
7. DIAMETROS DE CONEXIONES EN LA EDIFICACION REQUERIDAS
Agua potable………………………………………………1”,1/2" y 3/4”
Desagüe………………………………………………………4" y 2”

ESPECIFICACIONES TECNICAS AGUA

1. TUBERIAS DE P.V.C. PARA AGUA

Las tuberías para agua serán de policloruro de vinilo rígido clase 10, para una presión
de trabajo de 150 lb/plg2 con uniones roscadas y fabricadas de acuerdo con las normas
de ITINTEC 339-001, 339-002 y 339-019, o normas ISO que las reemplacen.
1. Punto de Agua:
Constituye el punto de agua la instalación de tuberías y accesorios (tees, codos,
uniones universales, reducciones, etc.) desde la conexión del aparato hasta su
encuentro con la tubería de alimentación principal o ramal de alimentación
secundario según sea el caso.
2. Accesorios
Constituyen los accesorios las tees, codos, reducciones, etc., las que deben ser
fabricadas de una sola pieza y de acuerdo con las normas de ITINTEC ya
mencionadas, otros accesorios son metálicos y su uso es obligatorio si no está
indicado en los planos.

3. Unión Universal
Las uniones universales están compuestas de dos partes: la base y la campana,
y según se especifique en los planos y presupuestos de obra serán de P.V.C. o
fierro galvanizado con asiento cónico de bronce, instalándose aun cuando en los
planos no está indicado en forma obligatoria en los siguientes lugares:
a) A ambos lados de las llaves o válvulas generales.
b) En las entradas o salidas de los tanques de agua, calentadores eléctricos,
equipos de bombeo, etc.

1. Válvulas
Las válvulas de interrupción serán de bronce del tipo compuerta con uniones
roscadas para una presión de trabajo de 150 lb/pulg2 que debe estar estampada
en bajo o alto relieve al igual que la fábrica, en el cuerpo de la válvula. Serán de
calidad similar a la Crane o F.L.
 2. Válvula Flotadora
Será de bronce con uniones roscadas para trabajo regulable por medio de una
varilla del mismo material, la que tendrá en su extremo una bola o boya hueca de
bronce o de material plástico, que en la que regula el ingreso del agua al tanque
o cisterna dependiendo del lugar en la que se use.
3. Canastilla de Succión
Será de bronce de unión roscada, el cual tendrá incorporado una válvula de
retención en forma vertical para una presión de trabajo de 150 lb/plg2.
4. CONDICIONES DE TRABAJO
Las roscas que tengan que efectuarse en la tubería en el curso de su instalación se
ejecutaran con trabajo y en una longitud de acuerdo con el diámetro correspondiente, el
que se indica en el siguiente cuadro:

Long. De rosca Long. De rosca

Diámetro Diámetro
en mm. En mm.
½” 13.6 1 ½” 18,4
¾” 13.9 2” 19.2
1” 17.3 3” 30.5

La impermeabilización de las conexiones se ejecutará con cinta teflón para esta clase de
tuberías y debidamente garantizadas por el fabricante.
No está permitido el uso de pintura ni pabilo, y no se permitirá que se use la tubería que
hubiese sido retirada al constatarse el uso de estos elementos. En caso de constatarse
su uso se ordenará el retiro de la instalación mediante notificación por parte de la
inspección.

4. INSTALACIONES PARA TUBERIA Y ACCESORIOS

1. Directamente en el terreno
Para este caso se ejecutará una zanja de 0.20 m. de profundidad cuyo fondo se
compactará convenientemente, se hace la instalación de la tubería y sus accesorios y se
procede a rellenar con tierra sin piedras, ni que contengan cantos punteados,
compactándose y regándose convenientemente.
2. En los pisos de concreto
La instalación en el primer piso se ejecutará en el falso piso y en los pisos superiores
se ejecutará en el contra-piso.

3. En los muros
En este caso se tendrá especial cuidado con los accesorios de los aparatos
sanitarios como son papeleras, ganchos, jaboneras, etc., al momento de ejecutar la
instalación de la tubería y accesorios para evitar quiebras innecesarias en el
recorrido de la tubería.
4. Manguitos
Cuando haya la necesidad de que la tubería atraviesa vigas de concreto o placas se
deberá usar manguitos de P.V.C. de abesto según se indica:
Diámetro de la Tubería Diámetro del Manguito

½” Camiseta de 1”
¾” “ 1 ½”
1” “ 2”
1 ¼” “ 2”
1 ½” “ 3”

5. Tapones
Desde el inicio de la obra debe de proveerse de tapones roscadas en cantidad
suficiente, estado prohibido la fabricación de tapones con trozos de madera o con papel
prensado

6. Derivaciones
Las derivaciones para los aparatos que se van a abastecer, siempre y cuando los
proveedores no indiquen lo contrario serán las siguientes:
Para inodoros de tanque 0.20 mts SNPT.
Para inodoros con válvula flush 0.60 mts. SNPT
Lavatorios 0.55 mts. SNPT.
Lavaderos 1.20 mts. SNPT.
Urinarios de pared 1.20 mts. SNPT.
Duchas 1.80 mts. SNPT.

4. CAJA DE VALVULAS
Las válvulas de las Instalaciones Sanitarias deben ir cubiertas para lo cual se las
confeccionará cajas ya sea en el muro o pared y/o en los pisos.
1. Cajas para válvulas en los muros
Serán de madera o metálico con tapa del mismo material, tratada contra polillas y
convenientemente pintadas del color del ambiente en el que se encuentre instalado.
2. Cajas para válvulas en el piso
Serán ejecutadas con ladrillo KK en aparejo de canto con marco y tapa de fierro
fundido.

ESPECIFICACIONES TECNICAS DE DESAGUE

 1. TUBERIA P.V.C. PARA DESAGUE
La tubería de P.V.C. para desagüe y ventilación serán de policloruro de vinilo rígido de
media presión especial para desagüe y fabricante de acuerdo con las Normas de
ITINTEC 339-003 y deberá de soportar una presión de 10 kg/cm2 a una temperatura de
20° C con unión de espiga y campana y como elemento de impermeabilización y
cementante el pegamento especialmente fabricado para esta clase de tubos.

3. Punto de desagüe
Llámese punto de desagüe al conjunto de tubos y accesorios (tees, codos, yees, etc.)
que se instalan desde el aparato sanitario hasta el colector general o montante según
sea el caso, incluyendo la instalación de registros, sumideros y subidas de ventilación.
4. Accesorios
Todos los accesorios (tees, codos, reducciones, yees, etc.) serán fabricados de una sola
pieza y serán las normas de ITINTEC ya mencionadas.

5. Sumideros
Los sumideros serán de bronce con rejilla removible, se instalarán en la red por medio
de una trampa “P” en el piso, en el punto de confluencia de la gradiente del mismo.
6. Registros
Los registros serán de bronce con tapas roscadas para su remoción con desarmador; se
debe engrasar bien la rosca antes de su instalación.

2. CONDICIONES DE TRABAJO

 La instalación de la tubería y sus accesorios debe ejecutarse utilizando las uniones

previstas por el fabricante (espiga y campana, no está permitido efectuar estas por el
calentamiento del material, y la unión debe hacerse con el pegamento respectivo para esta
clase de tubos.
 Si en los planos de las instalaciones no está especificado la gradiente de la tubería se debe
optar por lo siguiente:
 Para tubos de 2” y 3” de diámetro: 1.5% de gradiente
 Para tubos de 4”, 6” y 8” de diámetro: 1% de gradiente
 Todos los tramos de la instalación del desagüe deben permanecer llenos de agua apenas
se termine su instalación y debe taponearse conforme avanza el trabajo con tapones
cónicos de madera.

2. INSTALACIONES DE TUBERIAS Y ACCESORIOS

1. Instalaciones Bajo Tierra
Tendrán que enterrarse en el fondo de las zanjas, las que convenientemente
compactadas se les proveerá de un solado de 10 cms. De espesor y un ancho mínimo
de 20 cms., con una, mezcla de proporción 1:12, una vez efectuada la instalación se
procederá a taponear los terminales previo relleno con agua.

7. Instalación en los pisos de la edificación

En las edificaciones de un piso de tubería irá embebida dentro del falso piso, en los
niveles superiores la tubería se instalará incorporada a la losa o aligerado. Una vez
instalada la tubería se deberá llenar de agua y dejarla convenientemente taponeada.

8. Instalación de Tuberías en los muros

Al ejecutarse la construcción de la albañilería se dejará las canaletas correspondientes
con un sobre ancho de + 2 cms. por cada lado del tubo una vez ejecutada la instalación
se rellena con agua y sé taponea la salida correspondiente, procediéndose a rellenar el
sobre ancho con concreto, quedando la tubería empotrada dentro del muro. Queda
terminantemente prohibido el picar los muros para la instalación de esta clase de
tuberías.

9. Conexión de las Tuberías y Accesorios a los Aparatos

Si en los planos no se indica específicamente la ubicación de las derivaciones en las
que deben ir colocados los aparatos ó no lo indica el proveedor esta debe de hacerse de
acuerdo a lo siguiente:
a) Derivaciones que deben ir en los muros:
Lavatorio 0.55 mt. SNPT.
Lavaderos 0.50 mt. SNPT.
Urinarios 0.50 mt. SNPT.

b) Derivaciones que deben ir en los pisos:

Inodoros 0.30 mt. del muro terminado
Duchas Variable
Registros Variable
La ventilación de desagüe y ventilación se prolongará al exterior sin disminución de su
diámetro. La terminación de las tuberías de ventilación y montante de desagüe será +
0.30 mt. Sobre el nivel del techo terminado, con su correspondiente sombrero de
 ventilación del mismo diámetro y del mismo material del montante a la que sirve, en
ningún caso será menor a 2”.

6. INSTALACIONES ELECTRICAS

1. GENERALIDADES
La presente Memoria Descriptiva, se refiere al desarrollo del Proyecto de Instalaciones
Eléctricas. Para el desarrollo del Proyecto, se ha tenido como base el Proyecto
Arquitectónico.
2. DESCRIPCION GENERAL DEL PROYECTO
El proyecto contempla las instalaciones eléctricas de alumbrado, tomacorrientes y
electrobomba. Los circuitos de las instalaciones son alimentados por el concesionario,
por un medio de un suministro que alimentan a los tableros general y estabilizado que
presenta cada circuito.
3. Tableros
Las instalaciones eléctricas se distribuyen en sus respectivos tableros de la siguiente
manera:

 TABLERO DE DISTRIBUCION TD-1A

Circuito N° 1 Alumbrado Primer Nivel.
Circuito N° 2 Alumbrado Primer Nivel.
Circuito N° 3 Tomacorriente Primer Nivel.
Circuito N° 4 Reserva
 TABLERO DE DISTRIBUCION TD-1B
Circuito N° 1 Alumbrado Segundo Nivel
Circuito N° 2 Tomacorriente Segundo Nivel
Circuito N° 3 Reserva.

 TABLERO DE DISTRIBUCION TD-1C

Circuito N° 1 Alumbrado Tercer Nivel.
Circuito N° 2 Alumbrado Tercer Nivel.
Circuito N° 3 Tomacorriente Tercer Nivel.
Circuito N° 4 Reserva.
  TABLERO DE DISTRIBUCION TD-1D
Circuito N° 1 Alumbrado Cuarto Nivel.
Circuito N° 2 Tomacorriente Cuarto Nivel.
Circuito N° 3 Calentador Electrico Cuarto Nivel.
Circuito N° 4 Reserva.

 TABLERO DE DISTRIBUCION TD-1E

Circuito N° 1 Alumbrado Cuarto Nivel.
Circuito N° 2 Tomacorriente Cuarto Nivel.
Circuito N° 3 Calentador Electrico Cuarto Nivel.
Circuito N° 4 Reserva.

4. POTENCIA INSTALADA Y MAXIMA DEMANDA

La potencia instalada es de 7.76 KW, con el factor de simultaneidad de 0.80 y tenemos
una máxima demanda de carga consumida aproximada de 1.024 KW que será
suministrada a una tensión 220 Voltios monofásica a partir del medidor.
Los cálculos están basados en la información disponible hasta el momento de realizar el
proyecto. Si alguna de las demandas es variada durante el proceso de ejecución de la
obra o durante el equipamiento futuro, existe la obligación de recalcular los conductores
con las respectivas filiaciones y protecciones.

ESPECIFICACIONES TECNICAS
Para las especificaciones técnicas deberá tenerse en cuenta que esta obra corresponde
a una ejecución comercial de gran superficie luego los materiales deberán ser
homologados y certificados, así como deberá velarse por una correcta instalación.
1. DUCTOS
Las tuberías de los circuitos de distribución a centros de luz, tomacorrientes, teléfonos, –
emergencia y otros de corriente débil serán de cloruro de polivinilico (PVC) del tipo
pesado SAP 20 mm. diámetro como mínimo para la instalación sobrepuesta y
acometidas principales, para la instalación empotrada como la de administración se
utilizará tubería PVC SEL rígida o flexible.
Cada sistema de iluminación, luces de emergencia de tomacorrientes, telefonía, y red de
comunicación, Data, podrán estar en una misma bandeja o canaleta y comunicaciones
con sistemas de corrientes débiles en bandeja o canaleta separada. Las tuberías
empotradas se instalarán en espacios forrados, paredes, piso o cielo raso de la
edificación.
 Todas las tuberías colocadas bajo piso deberán ser protegidas con una capa de
hormigón de 5 cm. de espesor.
Todas las tuberías empotradas en la pared deberán ser protegidas por una capa aislante
o cemento de 5 a 7 cm de espesor, dependiendo del material que está hecho la pared.
El interior de los tubos será liso y adecuado para la instalación de conductores aislados.
Las características de toda la tubería plástica a utilizarse, deberán cumplir con las
normas ITINTEC sobre tuberías plásticas para instalaciones eléctricas empotradas,
siendo el diámetro interno mínimo de 20 mm. (3/4")
Se evitará sistemáticamente la formación de trampas o bolsillos, no permitiéndose más
de 3 curvas de 90° entre caja y caja, las curvas serán de fábrica mas no se permitirán la
fabricación de curvas en la obra.

2. CONDUCTORES
1. Cables
Los conductores a utilizarse para en el sistema de las acometidas principales serán del
tipo THW
- Cable conductor, así como para las acometidas y circuitos derivados de alumbrado,
tomacorrientes, de marca reconocida y del calibre especificado en el plano. En ningún
caso para los sistemas de alumbrado y energía se utilizarán conductores de calibre
inferior al de 2.5 mm2 de sección, para los sistemas de tomacorrientes no podrán
utilizarse secciones menores a 4.0 mm2.
Todas las derivaciones serán envueltas con cinta aisladora 3M 1600 de manera de
hacer su aislamiento equivalente a la del conductor. En las cajas se dejarán longitudes
suficientes de cable para su conexión al equipo correspondiente, sin esforzarlos (mínimo
15 cm.). Los conductores de sección superior a 6 mm2 serán conectados mediante
conectores o mangos de conexión a presión.
En los planos se especifica el número de cables y calibres para cada circuito, para la
ejecución de la obra se deberá tener especial cuidado en la utilización de los colores de
los conductores de acuerdo a las normas NTP 370.053:1999 y de identificar con
etiquetas cada circuito en las derivaciones de la bandeja y cajas de paso, de manera de
facilitar las actividades de mantenimiento futuro del restaurante.

2. Peinado de los conductores

Tratándose de una instalación de vivienda familiar los conductores deberán ser
instalados en perfecto orden en la bandeja porta cables y deberán ser cuidadosamente
peinados amarrados con cintillos atacables y marcados, permitiendo fácilmente los
trabajos de mantenimiento futuro.

3. DISPOSITIVOS
1. Interruptores de control de alumbrado y placas
Todos los interruptores o pulsadores serán de 1 o 2 elementos según lo indicado en el
plano, serán de 15 Amp. 250 voltios y corresponderán a la serie DOMINO de Bticino.
Detalles técnicos
Serán del tipo para instalación empotrada, compuesto por placas termoplástica
anodizado de una, dos o tres salidas con tornillos de fijación metálicos inoxidables, con
plancha de 1 mm a 1.5 mm, de espesor y de 115 x 70 mm,, ó 120 x 75 mm
aproximadamente dependiendo de la línea de marca que se está seleccionando , con
tornillos de cabeza avellanada de acabado similar a la placa, para colocarse en caja
rectangular hasta tres unidades; diseñados para carga inductiva hasta su máxima
capacidad de 15 Amp y voltaje de 220 V, 60 Hz. Con terminales bloqueados que no
dejen expuestas las partes con corriente, para conductores de 2.5mm².
Marco de fijación de fierro galvanizado con tornillos de fijación a la caja de elementos
cambiables.
Los interruptores serán de material aislante y resistente, con bordes de fijación por
medio de tornillos. Tensión de trabajo 250 voltios, corriente nominal 15 amperios.

2. Tomacorrientes.
Tomacorrientes para tensión comercial
Todos los tomacorrientes serán de 2 elementos según lo indicado en los planos, con
puntos DATA con toma Standard USA 2P+T de acuerdo a la norma NPT 370.054:1999,
y corresponderán a la serie MAGIC con placas termoplásticas en Bticino.
Detalles técnicos
 Serán bipolares dobles de15 Amp, 250 voltios.
 Cuerpo de termoplástico, alta resistencia al arco.
 Base fenológica de alto impacto, que provea un soporte fuerte para las partes
que lleven corriente.
 Hendidura para ser empotrados por alambres.
 Tornillos ensamblados a la culata.
 Tornillo de montaje tipo prisionero.
 Lámina de aleación de cobre remachada a la culata.
 Ranura de una pieza que aseguren una positiva baja resistencia al contacto.
 Alta resistencia a la corrosión, culata acerada.
 Cinta Aislante
 Construida de caucho sintético de excelentes propiedades dieléctricas y
mecánica, resistente a la humedad y corrosión
Ancho 3/4” Longitud 15 a 18 cm. Espesor Mínimo 0.46 mm. Elongación 300%
Rigidez Dieléctrica 138 KV/mm.
Serán iguales o similares a la Nº 21 fabricada por NITTO Co ó 3M.
4. CAJAS DE PASE PARA ALUMBRADO, TOMACORRIENTES
1. Cajas
 Todas las salidas para derivaciones o empalmes de las instalaciones empotradas o
adosadas se harán con cajas metálicas de fierro galvanizado tipo pesado de 1.60 mm,
de espesor.
Las cajas de empalme o de derivación, donde lleguen las tuberías de hasta 20 mm, de
diámetro serán del tipo octogonal de 100 x 55 mm, o cuadradas de 100 x100x 55 mm,
con K.O. hechos en fábrica. Las cajas de empalme o de derivación donde lleguen
tuberías de 25 mm. o mayores serán de fabricación especial de fierro galvanizado.
 Serán construidas de fierro galvanizado, tipo pesado americano.
 Espesor de las paredes 1.5 mm. aprox.
 Con dos ó más orejas con agujeros roscados.
 Con huecos ciegos en los costados y en el fondo.
 Esquinas, interiores y exteriores redondeadas.
 Hueco en el fondo de 5 mm. aprox. para sujeción de artefactos.
 Profundidad mínima 40 mm.
 Serán de las siguientes dimensiones:
Octogonales :100x55mm.
Rectangulares :100x55x50 mm.
Cuadradas con Tapa ciega :100x100x55 mm.
Todas las cajas se pintarán con pintura anticorrosiva de colores diferentes que
identifiquen cada circuito.
6. INTERRUPTORES TERMOMAGNÉTICOS
1. Interruptores termo-magnéticos caja moldeada.
Todos los interruptores de protección del primer nivel ubicados en el tablero general, en
el TG, TD-EST deberán ser de marca SIEMENS y tener una capacidad mínima de leu
de 85 KA a 220VAC y deberán ser del tipo regulable fabricados según norma IEC60947-
2 equipados con unidades de disparo termo magnéticas TM excepto para casos que
alimentan motores que deberá ser del tipo MA
Cuando los interruptores son de capacidad mayor de 63 Amp. se utilizará interruptores
de capacidad de corte de al menos 25 KVA en 220 de capacidad fija, fabricados según
norma IEC60947-2.
2.Interruptores termo-diferenciales
Para la protección humana y de la instalación se utilizarán de acuerdo a los esquemas
unifilares los interruptores termo-diferenciales de 30 0 300 mA. Estos serán bipolares
según sean necesarios en el proceso de Instalación.
Los interruptores termo-diferenciales deberán ser de la misma marca que los termo-
magnéticos con características de operación tipo S de acuerdo a norma IEC 947-2 con
corrientes diferenciales de 30 mA. Excepto cuando se indique otro valor.
Para los sistemas de cómputo y equipos electrónicos de potencia se utilizarán
interruptores termo-diferenciales inmunizados del tipo ED sí o equivalentes.
ARTEFACTOS DE ALUMBRADO
Los artefactos mencionados en este capítulo son los principales a utilizarse en la
edificación, sin embargo, si algunos de los artefactos no son mencionados en forma
específica podrá optarse por equipos de características similares.
7. POSICIÓN DE SALIDAS
Salidas en la pared
Las ubicaciones de las principales salidas de instalaciones eléctricas sobre los pisos
terminados salvo indicación expresa en los planos están enumeradas a continuación
(esta ubicación general deberá ser consultada con el encargado de arquitectura y
basado en los criterios de seguridad y Tablero de distribución empotrar
(borde superior) : 1.90 m sobre el N.P.T.
Braquetes exteriores : 2.10 m sobre el N.P.T.
Interruptores : 1.20 m sobre el N.P.T.
Tomacorrientes de : 0.40 m sobre el N.P.T.
Sobre muebles : 0.70 m sobre el N.P.T.
Nota: El profesional residente coordinar con el operador final la ubicación final de cada
elemento, logrando la mayor comodidad y seguridad para el uso.
9. GABINETE Y TABLEROS
1. TABLEROS
TABLEROS en METAL de EMPOTRAR IP30
 E209P/24D 24 340x465x90
 E209P/36D 36 340x590x90
Tableros: en colores blanco y humo, contienen el riel DIN de soporte de los
aparatos.
F. DOCUMENTACION TECNICA
Se adjunta la siguiente documentación técnica:
 Planos de ubicación.
 Planos de Arquitectura.
 Planos Estructurales.
 Planos de Instalaciones Sanitarias.
 Planos de instalaciones Eléctricas.

ANDAHUAYLAS, 01 de SEPTIEMBRE del 2022.
