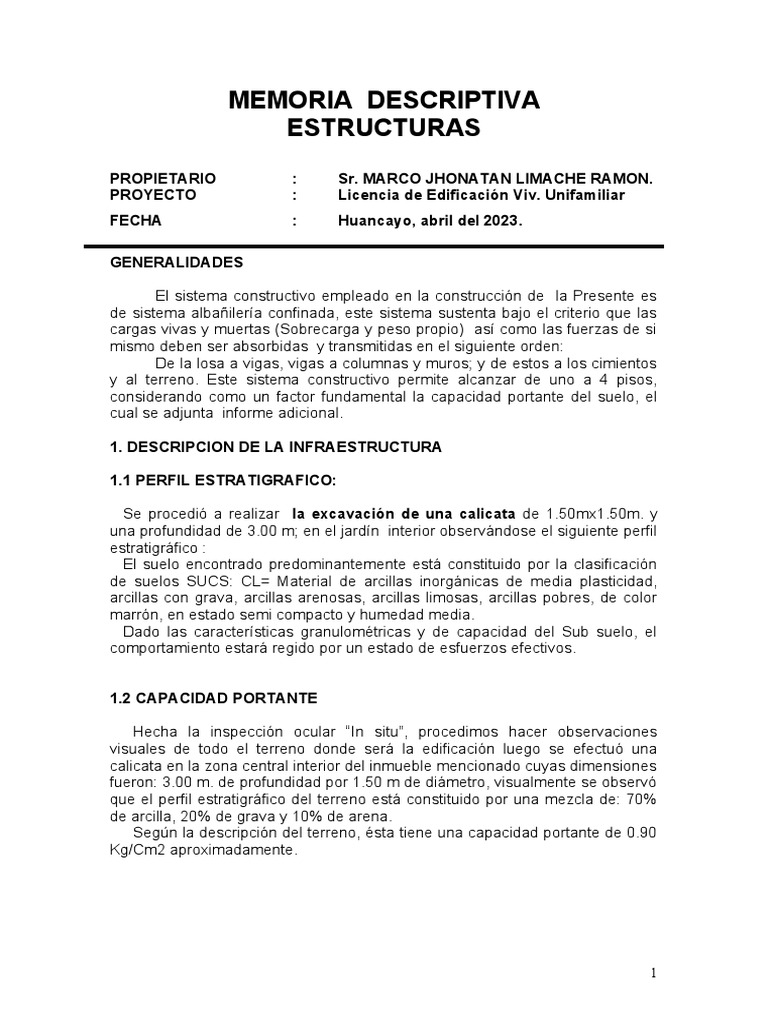

MEMORIA DESCRIPTIVA

ESTRUCTURAS
PROPIETARIO : Sr. MARCO JHONATAN LIMACHE RAMON.
PROYECTO : Licencia de Edificación Viv. Unifamiliar
FECHA : Huancayo, abril del 2023.

GENERALIDADES

El sistema constructivo empleado en la construcción de la Presente es


de sistema albañilería confinada, este sistema sustenta bajo el criterio que las
cargas vivas y muertas (Sobrecarga y peso propio) así como las fuerzas de si
mismo deben ser absorbidas y transmitidas en el siguiente orden:
De la losa a vigas, vigas a columnas y muros; y de estos a los cimientos
y al terreno. Este sistema constructivo permite alcanzar de uno a 4 pisos,
considerando como un factor fundamental la capacidad portante del suelo, el
cual se adjunta informe adicional.

1. DESCRIPCION DE LA INFRAESTRUCTURA

1.1 PERFIL ESTRATIGRAFICO:

Se procedió a realizar la excavación de una calicata de 1.50mx1.50m. y


una profundidad de 3.00 m; en el jardín interior observándose el siguiente perfil
estratigráfico :
El suelo encontrado predominantemente está constituido por la clasificación
de suelos SUCS: CL= Material de arcillas inorgánicas de media plasticidad,
arcillas con grava, arcillas arenosas, arcillas limosas, arcillas pobres, de color
marrón, en estado semi compacto y humedad media.
Dado las características granulométricas y de capacidad del Sub suelo, el
comportamiento estará regido por un estado de esfuerzos efectivos.

1.2 CAPACIDAD PORTANTE

Hecha la inspección ocular “In situ”, procedimos hacer observaciones


visuales de todo el terreno donde será la edificación luego se efectuó una
calicata en la zona central interior del inmueble mencionado cuyas dimensiones
fueron: 3.00 m. de profundidad por 1.50 m de diámetro, visualmente se observó
que el perfil estratigráfico del terreno está constituido por una mezcla de: 70%
de arcilla, 20% de grava y 10% de arena.
Según la descripción del terreno, ésta tiene una capacidad portante de 0.90
Kg/Cm2 aproximadamente.

1
2. ESPECIFICACIÓN TÉCNICAS

- Resistencia del suelo : 2.20 Kg/cm2.


- Cimentación : 1:10+ 30% PG máx. 6”
- Sobre-cimiento : 1:8 + 25 % PM.máx 3”
- Fc’ : 210 Kg/cm2.
- FY : 4 200 Kg/cm2.
- Sobrecarga 1º piso : 250 Kg/cm2.
- Sobre carga 2º ,3°, 4°piso : 250 Kg/cm2.
- Sobre carga techo : 200 Kg/cm2.
- Peso de techo aligerado 0.20 m : 2000 Kg/m
- Peso del muro (ladrillo .25) : 1800 Kg/ml.
- Peso del concreto : 2 400 Kg/m3

2.1 CIMENTACION
La cimentación está constituida por los siguientes:

CIMIENTOS CORRIDOS

Es de un concreto f’c = 210 Kg/cm2, es una mezcla de cemento-


hormigón de proporción 1:10 + 30% de piedras grandes de 6” máximo, tiene
una sección de 0.50m. x 0.70 m. (Ver plano adjunto E-01).

SOBRECIMIENTO

Concreto simple, mezcla de cemento, hormigón y agua en una


promoción de 1:8, tiene una sección de .25 x.30m y .15x .30m. (Ver plano
adjunto E-01).

ZAPATAS

De concreto armado, se encuentran ubicados en dirección longitudinal, a


los ejes laterales, en dirección transversal a los ejes frontales, con peralte
0.60m. y de 1.20 de altura con respecto al nivel del piso utilizando concreto
ciclópeo con la proporción de 1:10 + 30 % PG, para las parrillas de anclaje se
emplearon fierro de 1/2” colocadas a cada 0.20m en ambos sentidos.
Contando para ello zapatas aisladas con columnas excéntricas y
zapatas aisladas con columnas centrales.
Z – 1 de dimensiones: 1.10 x 1.30 m.
Z - 2 de dimensiones: 1.80 x 1.30 m
Z - 3 de dimensiones: 1.60 x 1.30 m
Z - 4 de dimensiones: 1.10 x 1.80 m
Z - 5 de dimensiones: 1.80x 1.80 m
Z - 6 de dimensiones: 1.50 x 1.70 m
Z - 7 de dimensiones: 1.20 x 1.40 m

La presión admisible que soporta el terreno es de 2.20 kg/cm2.


Resistencia del concreto f’c = 210 Kg/cm2.
Fluencia del acero fy = 4200 Kg/cm2.

2
2.2 ESTRUCTURAS

2.2.1 COLUMNAS
Los elementos estructurales de apoyo es de una estructura combinada con
muros portantes y pórticos, Se encuentra constituida por 17 columnas de
secciones variables que son las siguientes:

- C-1: 0.40 x 0.25m; con una armadura de 6Ø5/8”+ 2Ø1/2”,, con estribos
de Ø3/8” 1@0.05m, 6@0.10m, R@0.20m, esta sección se mantiene en
todos los pisos superiores.

- C-2: 0.30 x 0.25m; con una armadura de 4Ø5/8” + 2Ø1/2”, con estribos
de Ø3/8” 1@0.05m, 6@0.10m, R@0.20m, esta sección se mantiene en
todos los pisos superiores.

- C-3: 0.25 x 0.25m; con una armadura de 4Ø5/8”, con estribos de Ø3/8”
1@0.05m, 6@0.10m, R@0.20m, esta sección se mantiene en todos los
pisos superiores.

- C-4: 0.40 x 0.15m; con una armadura de 4Ø3/8”, con estribos de Ø3/8”
1@0.05m, 6@0.10m, R@0.20m, esta sección se mantiene en todos los
pisos superiores.

Las columnas están diseñadas teniendo en cuenta lo siguiente:


 Resistencia del concreto f’c = 210Kg/cm2.
 Fluencia del acero fy = 4200 Kg/cm2.

2.2.2 ESCALERA

La escalera posee 9 tramos c/u, con pasos de 0.25 y contrapasos de


0.18m., tiene un espesor de garganta de 0.15 m. y están apoyados en una viga
chata de apoyo de 4Ø1/2” con estribos de Ø3/8” 2@0.05m, 3@0.10m,
3@0.15m, R@0.20m, la escalera en si tiene una armadura de fierros
longitudinales de diámetro de 1/2” espaciados a cada 20 cm, con fierros
transversales de diámetro de 1/2” espaciados a cada 20 cm.

3
2.2.3 VIGAS
VIGAS PRINCIPALES
Las vigas principales están diseñadas en dirección transversal a los ejes
frontales y son de 0.25 x 0.40m con una armadura de 4Ø5/8” y refuerzos de
Ø1/2” con estribos de Ø3/8" 1@.05, 6@.10,Rto. @.20 A/Ext., tal como se indica
en el plano E-03.

Vigas de Amarre

Están ubicadas en dirección transversal a las vigas principales, con una


sección de 0.25m. x 0.20m. Con armadura de 4 fierros de 1/2” y refuerzos de
Ø1/2” con estribos de Ø3/8" 1@.05, 5@.10,Rto. @.20 A/Ext..
Las vigas estas diseñadas teniendo en cuenta lo siguiente:
Resistencia del concreto f’c = 210Kg/cm2.
Fluencia del acero fy = 4200 Kg/cm2.

2.2.4 Losa Aligerada

La Losa Aligerada de la edificación tiene un espesor de 0.20m. y 0.05m


de contra piso con una resistencia a la sobre carga 250 Kg./cm.2 y están
apoyadas en las vigas principales, cada vigueta cuenta con fierros y bastones
de 1/2”, las viguetas están armadas en una sola dirección, la luz mayor es de
4.50m.

2.2.5 Muros

Los muros de la edificación se erigieron empleando el sistema


constructivo de albañilería confinada, en cual se utilizaron ladrillos de arcilla
cocida de 0.25 x 0.15 x 0.10 m., con juntas de mortero; cemento – arena
gruesa en la proporción 1: 4 con un espesor de e = 0.02m; los muros portantes
están armadas siguiendo los ejes estructurales, en general los muros de
cabeza y de soga.
