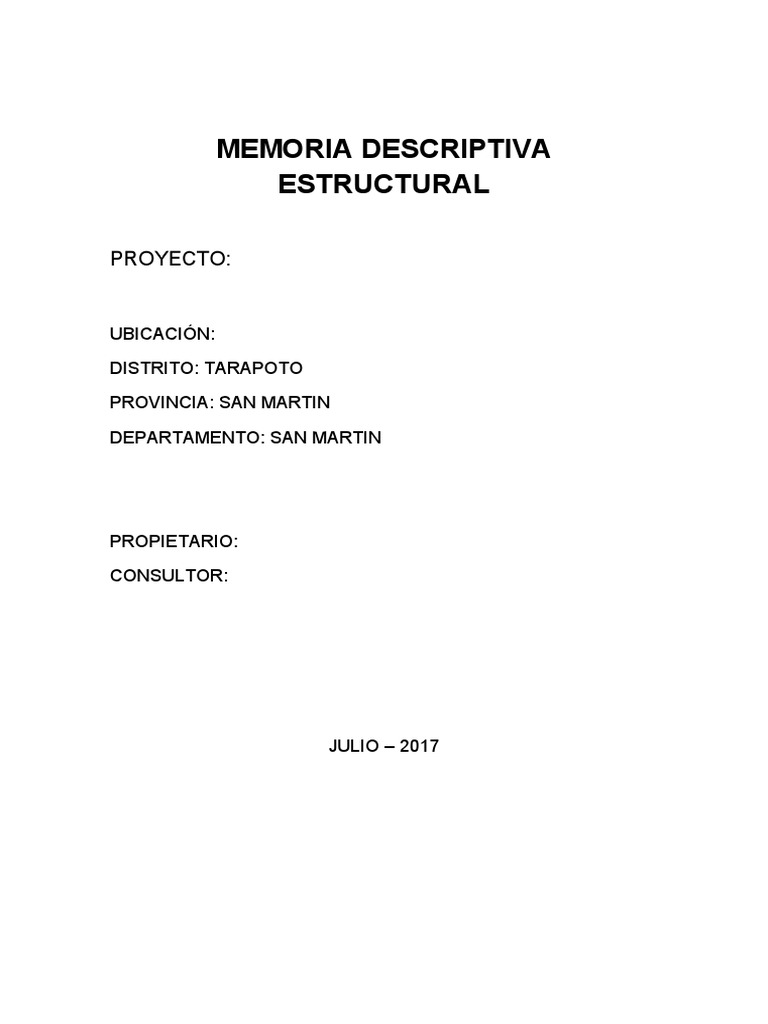

MEMORIA DESCRIPTIVA

ESTRUCTURAL

PROYECTO:

UBICACIÓN:

DISTRITO: TARAPOTO

PROVINCIA: SAN MARTIN

DEPARTAMENTO: SAN MARTIN

PROPIETARIO:

CONSULTOR:

JULIO – 2017
 CONTENIDO
I.- GENERALIDADES

1.1 NORMAS EMPLEADAS

1.2 ESPECIFICACIONES – MATERIALES EMPLEADOS

1.3 CARACTERISTICAS DEL TERRENO Y CONSIDERACIONES DE

CIMENTACION

1.4 PREDIMENSIONAMIENTO

II. IDENTIFICACION

2.0 REFERENCIAS

2.1 ESTRUCTURACION

2.2 CONFIGURACION

2.3 ESTADOS Y COMBINACIONES DE CARGAS

2.3.1 ESTADOS DE CARGAS

2.3.2 COMBINACIONES DE CARGAS

2.4 ASIGNACION DE CARGAS

II. ANALISIS SISMICO

3.0 ANALISIS SISMICO

3.1 FACTORES PARA EL ANALISIS

3.2 ANALISIS DINAMICO

3.2.1 ESPECTRO DE PSEUDO ACELERACIONES

3.2.2 ASIGNACIÓN DE MASAS

3.2.3 ASIGNACIÓN DE DIAFRAGMAS RIGIDOS

IV. DESPLAZAMIENTOS

4.0 CONTROL DE DESPLAZAMIENTOS LATERALES

4.1 DESPLAZAMIENTOS DE CENTROS DE MASA DE DIAFRAGMAS (POR

NIVELES)
V. DISEÑO

5.0 DISEÑO DE COMPONENTES DE CONCRETO ARMADO

5.1 DISEÑO DE PORTICOS DE CONCRETO ARMADO

5.1.1 ELEVACIONES

5.1.2 DIAGRAMAS DE ESFUERZOS CORTANTES

5.1.3 DIAGRAMAS DE MOMENTOS FLECTORES

5.1.4 REFUERZOS DE ACERO LONGITUDINAL NECESARIO

5.2 DISEÑO DE CIMENTACION

5.2.1 CONFIGURACION

5.2.2 DISTRIBUCION

5.2.3 ESFUERZOS DE PRESIÓN EN SUELO

5.2.4 ESPESORES DE CIMENTACION

5.2.5 AREAS DE ACERO EN CIMENTACION.

5.3 DISEÑO DE LOSAS ALIGERADAS

5.3.1 ESTRUCTURACION

5.3.2 ESFUERZOS EN LA LOSA

5.3.3 DISEÑO DE VIGUETAS

5.4 DISEÑO DE LOSAS MACIZAS

5.4.1 ESTRUCTURACION

5.4.2 ESFUERZOS EN LA LOSA

5.4.3 DISEÑO DE LOSA

5.5 DISEÑO DE COLUMNAS

5.4.1 CONFIGURACION

5.4.2 COMBINACION DE CARGAS

5.4.3 DIAGRAMAS DE INTERACCION Y RATIOS

5.4.4 ACEROS EN COLUMNAS

I.- GENERALIDADES

La presente Memoria corresponde al análisis y cálculo estructural por cargas

de sismo y de gravedad del proyecto Vivienda Multifamiliar de propiedad del
señor Mario Honorio Garcia, con ubicación en Jr.Los Angeles C-04, distrito de
Tarapoto, provincia y departamento de San Martin.

1.1 NORMAS EMPLEADAS

Para el diseño estructural de los elementos resistentes se emplearon los

resultados del análisis sísmico y del análisis de cargas de gravedad, siguiendo
los lineamientos estipulados en las siguientes normas:

Nacionales:

- Norma de Cargas. NTE.E-020.

- Norma de Diseño Sismorresistente. NTE.E-030 Actualizado

- Norma de Suelos y Cimentaciones. NTE.E-050.

- Norma de Diseño en Concreto Armado. NTE.E-060.

- Norma de Albañilería. NTE.E-070.

Internacionales:

- A.C.I. 318 – 2008 (American Concrete Institute) - Building Code

Requirements for Structural Concrete

- UBC 1997 Uniform Building Code

Se entiende que todos los Reglamentos y Normas están en vigencia y/o son de
la última edición.
1.2 ESPECIFICACIONES – MATERIALES EMPLEADOS

CONCRETO:

-Resistencia (f´c): 210Kg/cm2 (zapatas, cimientos armados)

210 Kg/cm2 (columnas, placas, vigas y losas)

-Módulo de Elasticidad (E) : 217,000 Kg/cm2 (f´c = 210 Kg/cm2)

-Módulo de Poisson (u) : 0.20

-Peso Específico (γ) : 2300 Kg/m3 (concreto simple)

2400 Kg/m3 (concreto armado)

ACERO CORRUGADO (ASTM A605):

-Resistencia a la fluencia (fy) : 4,200 Kg/cm2 (Gº 60): “E”: 2’100,000 Kg/cm2

RECUBRIMIENTOS MÍNIMOS (R):

-Cimientos, Platea de cimentación, vigas de cimentación 7.50

cm

-Columnas, Vigas, Placas, Muros (Cisternas, Tanques) 4.00

cm

-Losas Aligeradas, Vigas chatas, Vigas de borde

3.00cm

-Losas macizas, Escaleras 2.50

cm

1.3 CARACTERISTICAS DEL TERRENO Y CONSIDERACIONES DE

CIMENTACION

- Peso Específico (γS): 2075 Kg/m3

- Nivel freático: No encontrado

- Angulo de fricción interna: 27.4°

- Cohesión: 0.00 kg/m2.

-Capacidad portante (σ´T): 1.13 Kg/cm2

-Desplante de cimiento (DF): 2.50 m

1.4 PREDIMENSIONAMIENTO DE ELEMENTOS ESTRUCTURALES

1. ALIGERADOS:
El peralte de las losas aligeradas, se dimensionaran teniendo en
cuenta los siguientes criterios:
H= 17 cm. Para luces menores a 4mts.
H= 20 cm. Para luces comprendidos entre 4 y 5.50 mts.
H= 25 cm. Para luces comprendidos entre 5 y 6.50 mts.
H= 30 cm. Para luces comprendidos entre 6 y 7.50 mts.

Debe indicarse que “H” expresa la altura total de la losa aligerada

y por lo tanto incluye los 5cm de losa superior.

El dimensionamiento anterior obedece para sobrecargas normales

del orden máximo de 300 a 350 kg/m2 y con aligerados armados
en una dirección.

Para nuestro caso, teniendo en cuenta la sobrecarga en el

pasadizo (400 k/m2), se tomara un aligerado de 20 cm de altura,
tanto en las aulas así como en el pasadizo.

2. LOSAS MACIZAS
Estos pueden ser dimensionados en forma aproximada,
considerando espesores menores en 5 cm a los indicados para
losas aligeradas, así:
H= 12 cm. Para luces menores a 4 mts.
H= 15 cm. Para luces comprendidas entre 4 y 5.50 mts.
H= 20 cm. Para luces comprendidas entre 5 y 6.50 mts.
H= 25 cm. Para luces comprendidas entre 6 y 7.50 mts.
3. VIGAS

Las vigas se dimensionaran generalmente, considerando un

peralte del orden de 1/10 a 1/12 de la luz a ejes, debe indicarse
que esta altura incluye el espesor de la losa del techo. El ancho
de la viga puede variar entre 0.3 a 0.5 de la altura. El R.N.E.-
Norma E-60, señala que las vigas deberán tener un ancho mínimo
25 cm, para el caso que estos formen parte de pórticos o
elementos sismorresistentes de estructuras de concreto armado.

Las vigas denominadas “vigas secundarias”, por que no cargan

losa del techo, pueden tener menos peralte, si se admite que ellos
solo reciben esfuerzos debidos al sismo, pero no debe reducirse
mucho ya que además se estará perdiendo rigidez lateral en esa
dirección.

Se indican a continuación dimensiones usuales de vivas:

L ≤ 5.50 mts 25x50, 30x50
L ≤ 6.50 mts 25x60, 30x60, 40x60
Para el proyecto se tuvieron en cuenta las recomendaciones
dadas.

4. COLUMNAS
Las columnas al ser sometidas a carga axial y momento flector,
tienen que ser dimensionadas considerando los dos efectos
simultáneamente, tratando de evaluar cuál de los dos es el que
gobierna en forma más influyente el dimensionamiento.

En el presente estudio, para el dimensionamiento de las columnas

y teniendo en cuenta la importancia de la edificación, se optó por
el segundo criterio, es decir se colocaron columnas tipo “L” en los
extremos del módulo, columnas tipo “T” en la zonas intermedias y
columnas rectangulares en los muros de albañilería confinada, a
excepción de este, en todos los casos las columnas tienen áreas
entre 1,000 y 2,000 cm2.
II. IDENTIFICACION

2.0 REFERENCIAS ARQUITECTONICAS

1° NIVEL

2° NIVEL
2.1 ESTRUCTURACION

ProgramName Versión ProgLevel

ETABS 2016 16.0.0 Ultimate
La altura proyectada es 3.20m para el primer nivel y segundo nivel, además de
contar con una losa aligerada en los dos niveles. El sistema estructural
planteado consiste en:

- En la dirección X-X: Pórticos de concreto armado (regular), es decir que por lo

menos el 80% del cortante en la base actúa sobre las columnas de los pórticos
que cumplan los requisitos de la NTE E.060.

- En la dirección Y-Y: Pórticos de concreto armado (regular), es decir que por lo

menos el 80% del cortante en la base actúa sobre las columnas de los pórticos
que cumplan los requisitos de la NTE E.060.

Los diafragmas rígidos lo conforman las losas aligeradas de 20cm, según se

indica en los planos.

2.2 CONFIGURACION

DEFINICION DE MATERIALES:

CONCRETO f’c 210 Kg/cm2

 Albañileria fm 35 Kg/cm2

SECCIONES:

• COLUMNAS

Columna CT:
Columna CL:

VIGAS:

VP (30x50)
VS (30x25)

VA (25x20)
VB (10x20)

VB (15x40)
LOSA ALIGERADA (20cm):

2.3 ESTADOS Y COMBINACIONES DE CARGAS

2.3.1 ESTADOS DE CARGAS

De acuerdo a las Normas NTE. E.020, E060 y al reglamento ACI 318-08, se

consideran los siguientes estados de Carga en la estructura:

Dónde:

Dead: Es la carga de acabados y por peso propio de la estructura

LIVE: Es la carga viva total.

Sismo X y Sismo Y: Son la Fuerza Sísmica Estática en la dirección X e Y

respectivamente, con excentricidad accidental de 5% en dirección “+X” y “–X”
respectivamente.

Sismo din X y Sismo din Y: Son la Fuerza Sísmica Dinámica en la dirección X e

Y respectivamente, con excentricidad accidental de 5% en dirección “+X” y “–X”
respectivamente.

COMBINACIONES DE CARGA:

U = 1.4D + 1.7L

U = 1.25 (D + L) ± S

U = 0.9 D ± S

El diseño Estructural se efectúa con la “ENVOLVENTE” de las combinaciones

anteriores.
2.4 ASIGNACION DE CARGAS
CARGAS SOBRE LA LOSA:

Las cargas de peso propio el programa ETABS los asigna automáticamente,

por lo que solo es necesario asignar la carga viva, muerta (acabados).

ACABADOS (100 Kgf/m2)

1° NIVEL

2° NIVEL
CARGAS SOBRE LOS PORTICOS:

MUROS EXTERIORES (640 Kgf/m)

MUROS INTERIORES (510 Kgf/m )

MURO BAJO (50Kgf/m)

CARGA VIVA (250 kg/m2 aulas, 400 kg/m2 corredores y escalera)
1°NIVEL
 2°NIVEL

ANALISIS SISMICO

3.1 FACTORES PARA EL ANALISIS

El Análisis Sísmico se realiza utilizando un modelo matemático tridimensional,

para cada dirección, se ha considerado una excentricidad accidental de 0.05
veces la dimensión del edificio en la dirección perpendicular a la acción de la
fuerza. Los parámetros sísmicos que estipula la Norma de Diseño Sismo
resistente (NTE E.030) considerados para el Análisis en el Edificio son los
siguientes:
SISMO EN X y Y:

3.2 ANALISIS DINAMICO

3.2.1 ESPECTRO DE PSEUDO ACELERACIONES

Para el Análisis Dinámico de la Estructura se utiliza un Espectro de respuesta

según la NTE -E.030, para comparar la fuerza cortante mínima en la base y
compararlos con los resultados de un análisis estático. Todo esto para cada
dirección de la Edificación en planta (X e Y).

Sa = ZUSC.g ; g = 9.81 m/s2 y C=2.5(Tp/T) < 2.5

R
3.2.2 ASIGNACION DE MASAS.

El peso (P), se calculará adicionando a la carga permanente y total de la edificación un

porcentaje de la carga viva o sobrecarga que se determinará de la siguiente manera.

a. En edificaciones de las categorías A y B, se tomará el 50% de la carga viva.

b. En edificaciones de la categoría C, se tomará el 25% de la carga viva.
c. En depósitos, el 80% del peso total que es posible almacenar.
d. En azoteas y techos en general se tomará el 25 % de la carga viva.
e. En estructuras de tanques, silos y estructuras similares se considerará el
100% de la carga que puede contener.
Para el presente proyecto se tomara el 50% de la carga viva debido a que la edificación
es de categoría A.

3.2.3 ASIGNACION DE DIAFRAGMAS RIGIDOS.

CENTROS DE MASA:

DIAFRAGMA 1

3.2.4 PERIODOS Y MASA PARTICIPANTE

Los periodos y la masa participante calculados mediante un análisis dinámico

para 12 modos de vibración (3 modos por cada nivel), se presentan a
continuación:

EDIFICACION:

ProgramName Versión ProgLevel

ETABS 2015 15.2.0 Ultimate
Relaciones de participación de carga Modal.

Relaciones de participación de masa Modal.

IV. DESPLAZAMIENTOS

4.00 CONTROL DE DESPLAZAMIENTOS LATERALES

EDIFICACION (grafico de desplazamiento exagerado cm)

De acuerdo a la Norma NTE. E030, para el control de los desplazamientos

laterales, los resultados deberán ser multiplicados por el valor de 0.75R para
calcular los máximos desplazamientos laterales de una estructura regular; Para
estructuras irregulares, los desplazamientos laterales se calcularán
multiplicando por 0.85R los resultados obtenidos del análisis lineal elástico. Se
tomaron los desplazamientos del centro de masa y del eje más alejado.
Donde el factor de amplificación será: R = 6x0.85
El máximo desplazamiento relativo de entrepiso, no deberá exceder la fracción
de la altura de entre piso que se indica en la tabla Nº 01.

DERIVAS DE ENTREPISO – SISMO X

Máximo desplazamiento lateral de entrepiso = 0.002

Considerando que el material predominante es Concreto Armado obtenemos
que el desplazamiento lateral resulta menor que el límite 0.002<0.007 por lo
que se le considera aceptable.

DERIVAS DE ENTREPISO – SISMO Y

Máximo desplazamiento lateral de entrepiso = 0.003

Considerando que el material predominante es Concreto Armado obtenemos

que el desplazamiento lateral resulta menor que el límite 0.003<0.007 por lo
que se le considera aceptable.
V. DISEÑO

5.0 DISEÑO DE COMPONENTES DE CONCRETO ARMADO

Según Norma de Diseño en Concreto Armado. NTE.E-060. Basado en el

código ACI 318-14

El factor de reducción de resistencia:

Flexión sin carga axial………………………………………..………………………

0,90

Carga axial de compresión con o sin flexión:

Elementos con refuerzo en espiral …………………………...…………………….

0,75

Otros elementos………………………………………………………………………
0,70
Cortante y torsión…………………………………….……………………………….
0,85

5.1 DISEÑO DE PORTICOS DE CONCRETO ARMADO

Diseño de refuerzo longitudinal en los miembros (frame) de concreto armado:

5.1.1 ELEVACIONES DE LOS PRINCIPALES PORTICOS

5.1.2 DIAGRAMAS DE ESFUERZOS CORTANTES (Ton)
5.1.3DIAGRAMAS DE MOMENTOS FLECTORES (Ton.m)
5.1.4 REFUERZOS DE ACERO LONGITUDINAL NECESARIO (cm2)
5.2 DISEÑO DE CIMENTACIÓN

ProgramName Versión ProgLevel

SAFE 2014 Advanced

5.2.1 CONFIGURACIÓN:

Propiedades de Sección:

Zapatas de 50 cm de espesor con concreto f’c=210 kg/cm 2

Propiedades del suelo:

Esfuerzo admisible: 1.13 kg/cm2

Módulo de Winkler: 2.43 kg/cm3

SECCIONES

VC 30x60
ZAPATA H= 50 cm

5.2.2 DISTRIBUCIÓN:

ProgramName Versión ProgLevel

SAFE 2014 Advanced

Modelo Matematico
5.2.3 ESFUERZOS DE PRESIÓN EN SUELO (Método de elementos finitos)

 Presion de suelo caso de carga por servicio (D+L)

La presión máxima (1.10 kg/cm2) es menor que la admisible (1.13 kg/cm2)

5.2.4 ESPESORES DE CIMENTACION

RELACIONES DE CORTE
Zapatas de 50 cm de espesor

La relación de corte es menor que 1 para el espesor definido por lo que se lo

considera aceptable.

5.2.5 AREAS DE ACERO EN CIMENTACION.

Áreas de acero inferior en zapatas. Según leyenda (cm2/cm)

Sentido X-X
Área de acero: 0.02cm2/cm x 20cm = 0.4 cm2

Área de acero mínima 1 Ø ½” @0.20

Sentido Y-Y

Área de acero: 0.02 cm2/cm x 20cm = 0.4 cm2

Área de acero mínima 1 Ø ½” @0.20

 Áreas de acero Inferior en vigas de cimentación. Según leyenda
(cm2/cm)

Sentido X-X y Y-Y

Área de acero: 0.07 cm2/cm x 30cm = 2.1cm2

Área de acero mínima 3 Ø 1/2”

 Áreas de acero superior en vigas de cimentación. Según leyenda

(cm2/cm)

Sentido X-X y Y-Y

 Área de acero: 0.07 cm2/cm x 30cm = 2.1 cm2

Área de acero mínima 3 Ø 1/2”

5.3 DISEÑO DE LOSAS ALIGERADAS

MATERIALES
PROPIEDADES DE LOSA

BARRAS DE REFUERZO
LOAD PATTERNS

LOAD COMBINATIONS

ASIGNACION DE CARGAS

 VIVA
 MUERTA
5.3.1 ESTRUCTURACIÓN

ProgramName Versión ProgLevel

SAFE 2014 Advanced

5.2.2 MOMETOS MAXIMOS EN LA LOSA (kg.m/m)

Esfuerzos en la losa que oscila entre -400 y 3000 kgf-m/m según la leyenda.

Losa sobre el 1° Nivel

5.3.3 AREAS DE ACERO EN VIGUETAS (cm2/m)

Acero Superior sobre losa del 1° nivel:

Acero Inferior sobre losa del 1° nivel:

5.4 DISEÑO DE LOSA MACIZA

ProgramName Versión ProgLevel

SAP 2000 19 Advanced

Modelado de Losa maciza

CARGA MUERTA (100 kg/m2) CARGA VIVA (400 kg/m2)

MOMENTOS MAXIMOS EN LA LOSA (kg.m/m)

Esfuerzos en la losa que oscila entre -18 y 40 kgf-m/m según la leyenda.

AREAS DE ACERO (cm2)

Acero Dirección X y Y:

Las áreas de acero en la losa que oscila entre 0.02 y 0.05 cm2/cm según la leyenda

Área de acero: 0.02 cm2/cm x 18cm = 0.36 cm2

Área de acero mínima 1 Ø 3/8”@0.18

5.5 DISEÑO DE COLUMNAS

 ProgramName Versión ProgLevel
CSI col 2016 Advanced

5.5.1 CONFIGURACIÓN

5.5.2 DIAGRAMA DE INTERACCION Y RATIOS

5.5.3 ACERO EN COLUMNAS

 Acero: 16 5/8”

Distribucion 3/8”: 2@0.05, 5@0.1, 5@0.15, resto @0.2

Acero: 16 5/8”

Distribucion 3/8”: 2@0.05, 5@0.1, 5@0.15, resto @0.2
