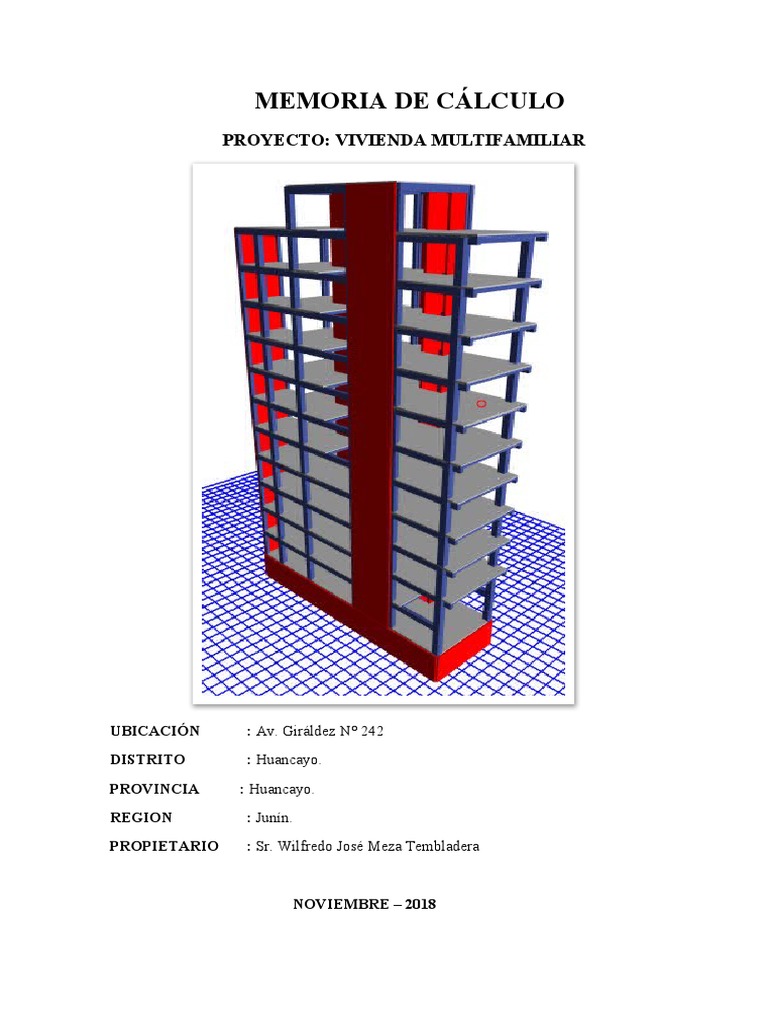

MEMORIA DE CÁLCULO

PROYECTO: VIVIENDA MULTIFAMILIAR

UBICACIÓN : Av. Giráldez N° 242

DISTRITO : Huancayo.
PROVINCIA : Huancayo.
REGION : Junín.
PROPIETARIO : Sr. Wilfredo José Meza Tembladera

NOVIEMBRE – 2018
 CONTENIDO

I.- GENERALIDADES

1.1. INTRODUCCION

1.2. OBJETIVO

1.3. NORMAS EMPLEADAS

1.4. DESCRIPCIÓN DE LA ESTRUCTURA

1.5. RECUBRIMIENTOS MINIMOS

1.6. ESPECIFICACIONES – MATERIALES EMPLEADOS

1.7. CIMENTACION Y CARACTERISTICAS DEL TERRENO

II. DISEÑO ESTRUCTURAL

2.0. METODO DE DISEÑO

2.1. ANALISIS DE CARGAS

2.2. ANALISIS DE ELEMENTOS ESTRUCTURALES

2.3. ANALISIS DE LA ESTRUCTURA Y DISEÑO SISMICO

2.4. CONCEPTO DE REFUERZO DE ACERO EN ELEMENTOS

ESTRUCTURALES

III. IDENTIFICACIÓN

3.0. REFERENCIAS ARQUITECTONICAS

3.1. ESTRUCTURACIÓN

3.1.1 PREDIMENSIONAMIENTO

3.1.1.1 LOSAS ALIGERADAS

3.1.1.2 LOSAS MACIZAS

3.1.1.3 VIGAS

3.1.1.4 COLUMNAS

3.1.1.5 PLACAS

3.1.1.6 ESCALERAS
 3.2. CONFIGURACIÓN

3.3. ESTADOS Y COMBINACIONES DE CARGA

3.3.1 ESTADOS DE CARGA

3.3.2 COMBINACIONES DE CARGA

3.4. ASIGNACIÓN DE CARGAS

3.5. ASIGANCIÓN DE MASAS – CALCULO DE PESO SISMICO

IV. ANALISIS SISMICO

4.0 ANALISIS SISMICO ESTATICO

4.1. FACTORES QUE INTERVIENEN EN EL ANALISIS

4.1.1 PARAMETROS SISMICOS

4.1.2 ESPECTRO DE DISEÑO

4.2. CALCULO AUTOMATICO DEL CORTANTE EN LA BASE

4.2.1 DETERMINACION DEL PERIODO FUNDAMENTAL (T)

4.2.2 CALCULO DE LOS FACTORES DE AMPLIFICACIÓN SISMICA

4.2.3 CALCULAR EL VALOR DE FACTOR EXPONENCIAL DE

DISTRIBUCIÓN (K)

4.2.4 CALCULO DE IRREGULARIDADES EN ALTURA Y EN PLANTA

4.2.5 CALCULO DE LA CORTANTE EN LA BASE

4.3 ANALISIIS SISMICO DINAMICO

4.3.1 CALCULO DEL CORTANTE DINAMICO

4.3.2 CALCULO DE CORTANTES DINAMICOS POR PISO

4.3.3 CALCULO DE FUERZAS LATERALES

V. DESPLAZAMIENTOS

5.0 CONTROL DE DESPLAZAMIENTOS LATERALES

5.1 DESPLAZAMIENTOS DE CENTROS DE MASA DE DIAFRAGMAS (POR

NIVELES)

5.2 JUNTA SISMICA

VI. DISEÑO

6.0 DISEÑO DE COMPONENTES DE CONCRETO ARMADO

6.1 DISEÑO DE PORTICOS DE CONCRETO ARMADO

6.1.1 ELEVACIONES

6.1.2 DIAGRAMAS DE ESFUERZOS CORTANTES

6.1.3 DIAGRAMAS DE MOMENTOS FLECTORES

6.1.4 REFUERZOS DE ACERO LONGITUDINAL NECESARIO

6.2 DISEÑO DE LOSAS ALIGERADAS

6.2.1 ESTRUCTURACION

6.2.2 ESFUERZOS Y DEFORMACIONES EN LA LOSA

6.2.3 DISEÑO DE VIGUETAS

6.3 DISEÑO DE PLACAS

6.3.1 ESTRUCTURACION

6.3.2 DISEÑO POR FLEXO-COMPRESION

6.3.3 DISEÑO POR CORTE

6.4 DISEÑO DE CIMENTACION

6.4.1 CONFIGURACION

6.4.2 DISTRIBUCION

6.4.3 ESPESORES DE CIMENTACION

6.4.4 ESFUERZOS DE PRESIÓN EN SUELO

6.4.5 ASENTAMIENTO DIFERENCIAL TOLERABLE

5.4.6 AREAS DE ACERO EN CIMENTACION.

6.5 DISEÑO DE MUROS DE CONTENCIÓN

6.5.1 ESTRUCTURACIÓN

6.5.2 DISEÑO POR FLEXION

6.5.3 DISEÑO POR CORTE

VII. CONCLUCIONES Y RECOMENDACIONES

I.- GENERALIDADES

1.1 INTRODUCCIÓN

La presente Memoria corresponde al análisis y cálculo estructural por cargas de sismo y de

gravedad del proyecto “CAMPOSANTO ESPERANZA ETERNA CAÑETE” ESTRUCTURAS,
realizados en base a la arquitectura planteada en los planos.
Los resultados obtenidos de los análisis y modelos matemáticos que a continuación se indican,
están
reflejados en los planos correspondientes, así como las normas.
Es necedad mencionar que la forma en que se estructuró ha sido concebir la edificación con la
adecuada rigidez lateral en las dos direcciones principales, para lo cual se ha considerado las
rigideces adecuadas, de acuerdo al proyecto.
El presente proyecto tiene por objeto lograr de manera económica y resistente una estructura
capaz de
resistir los esfuerzos producidos por las cargas estáticas y dinámicas.

1.2 OBJETIVO

El objetivo principal es Analizar, Modelar y Diseñar, realizando los cálculos estructurales

necesarios que garanticen el funcionamiento adecuado de los diversos tipos de estructurales
propuestas en el proyecto, cumpliendo las normas sísmicas y de diseño en concreto armado,
realizándose el diseño de los elementos de acuerdo a las Normas ACI (American Concrete
Institute), pero con los factores de ampliaciones indicados en la Norma Técnica de Edificación
en Concreto Armado E-060 Peruana; así mismo como objetivo secundario se tiene la
optimización de las dimensiones y características de estas estructuras.

1.3 NORMAS EMPLEADAS

Para el diseño estructural de los elementos resistentes se emplearon los resultados del análisis
sísmico y del análisis de cargas de gravedad, siguiendo los lineamientos estipulados en las
siguientes normas:

Nacionales:

- Norma de Cargas. NTE.E-020.

- Norma de Diseño Sismo resistente. NTE.E-030.
- Norma de Suelos y Cimentaciones. NTE.E-050.
- Norma de Diseño en Concreto Armado. NTE.E-060.
- Norma de Albañilería. NTE.E-070.

Internacionales:

- A.C.I. 318 – 2014 (American Concrete Institute) - Building Code Requirements

for Structural Concrete

- UBC 1997 Uniform Building Code

Se entiende que todos los Reglamentos y Normas están en vigencia y/o son de la última edición.

1.4. DESCRIPCIÓN DE LA ESTRUCTURA Y CALIDAD DE LOS MATERIALES

Número de Niveles: 13 Niveles

Tipo de Edificación: B

Altura de Edificación: 36.60 m

Dimensión Menor de su Base (d): 6.21 m

Dimensión Mayor de su base (D): 19.97 m

Relación lado mayor/lado menor < 2: 3.21

Forma geométrica de la planta: Irregular

AGREGADOS: El tamaño máximo del agregado grueso o grava será a la tercera parte del
peralte de una losa maciza o del espesor de la capa de compresión en una losa prefabricada.

AGUA: Se deberá cuidar el contenido cloruros y sulfatos en el agua que se utilice para la
fabricación de morteros y concretos, además de evitar el contenido de materia orgánica o altos
contenidos de sólidos disueltos, ya que comúnmente se clora el agua del sistema de suministro.

ACERO DE REFUERZO: El refuerzo longitudinal o varillas deberá ser corrugado Grado 60.

Las varillas corrugadas de refuerzo con resistencia a la fluencia especificada (fy) que exceda los
4200 kg/cm, pueden emplearse siempre que (fy) sea el esfuerzo correspondiente a una
deformación de 0.35 %.

La malla electro soldada con refuerzo liso o corrugado con una resistencia (fy) mayor a 5000
kg/cm.

CONCRETOS: Se deberá garantizar principalmente que el concreto cumpla con la resistencia

del proyecto y por consecuencia se asegurará su durabilidad. Por lo tanto, las resistencias
promedias del concreto deberán exceder siempre el valor especificado de f’c, para lo cual se
determinará en todos los casos su edad de prueba.

EDAD DE PRUEBA: 7 días, 14 días, 28 días.

MUROS: Confinados con cadenas y castillos de concreto armado, hechos con ladrillo rojo‐
común.

Juntas de mortero: cemento – arena – Junta máxima: 1.5 cm

Tipo de mortero: Tipo III

SISTEMA DE LOSAS: Losa Aligerada en una Dirección

Tipo de apoyo: Muros de carga y cadenas de concreto

Peralte total de la losa: Losa Aligerada 20 cm.

Acero de refuerzo: fy = 4200 kg/cm2

1.5. RECUBRIMIENTOS MÍNIMOS (R):

-Cimientos, Zapatas 7.50 cm

-Columnas, Vigas, Placas, Muros (Cisternas, Tanques) 4.00 cm

-Losas Aligeradas, Vigas chatas, Vigas de borde 3.00cm

-Losas macizas, Escaleras 2.50 cm

1.6 ESPECIFICACIONES – MATERIALES EMPLEADOS

CONCRETO:

-Resistencia (f´c) : 210Kg/cm2 (Platea de Cimentación)

210 Kg/cm2 (columnas, placas, vigas y losas)

-Módulo de Elasticidad (E) : 217,370.65 Kg/cm2 (f´c = 210 Kg/cm2)

-Módulo de Poisson (u) : 0.20

-Peso Específico (γ) : 2300 Kg/m3 (concreto simple)

2400 Kg/m3 (concreto armado)

ACERO CORRUGADO (ASTM A605):

-Resistencia a la fluencia (fy) : 4,200 Kg/cm2 (Gº 60): “E”: 2’100,000 Kg/cm2

1.7. CIMENTACIÓN Y CARACTERISTICAS DEL TERRENO

Esta se diseñó de acuerdo a los resultados proporcionados por el estudio de mecánica de suelos,
así como del análisis del proyecto y de la estructura. Por lo tanto:

Tipo de cimentación: Platea de cimentación.

Profundidad de desplante: Especificado en el plano de cimentación.

Acero de refuerzo: Varillas fy = 4200 kg/ cm2

Tipo de suelo: SP (Arena mal graduada)

Capacidad de carga admisible del terreno: 2.20 kg/cm2

Peso Específico (yS): 1.90 gr/cm3

Angulo de fricción interna: 15.00°

Cohesión: 0.32 kg/m2

II. DISEÑO ESTRUCTURAL

2.0. METODO DE DISEÑO: Por resistencia y Fuerza Gravitacionales

Resistencia del diseño: Son las resistencias nominales calculadas mediante la teoría general de
la resistencia de materiales y de diseño plástico del concreto. Por lo que las resistencias de
diseño serán iguales o mayores a los efectos.

2.1. ANÁLSIS DE CARGAS

CARGAS DE SERVICIO: Cargas especificadas por el reglamento nacional de edificaciones

E.020 sin ser afectada por factores. Atendiendo a las recomendaciones especificadas por el
reglamento para las construcciones del D.D.F. (2004), reglamento de construcciones A.C.I.
(2008).

Las cargas serán las siguientes:

CARGAS MUERTAS: Son las cargas permanentes debido al peso propio de los materiales.

CARGAS VIVAS: Son las cargas gravitacionales que obran en una construcción y que no
tienen carácter permanente.

CARGAS ACCIDENTALES: O bien carga viva instantánea, la cual se considerará para el

diseño sísmico de la estructura y será menor que la carga viva gravitacional.

2.2. ANÁLISIS DE ELEMENTOS ESTRUCTURALES

Todos los elementos estructurales sean muros, columnas, trabes, losas y cimientos deberán
dimensionarse de tal forma que cumplan con las necesidades del proyecto apegadas al criterio
del diseño, pero principalmente sometidos a la combinación más crítica de cargas y bajo todos
los estados posibles de esfuerzos (flexión, carga axial. cortante, torsionante, etc ). Por lo cual,
fueron analizados de acuerdo a la teoría general actual de la resistencia de materiales,
proporcionándonos este criterio un margen de seguridad en la estructura.

Mientras que la resistencia de diseño se determinó multiplicando la resistencia nominal por el

factor correspondiente de reducción de resistencia. Es conveniente aclarar que suelen ocurrir
sobrecargas en los elementos estructurales, así como variaciones en los materiales lo que
repercutirá en la estructura.

Las magnitudes de las cargas pueden variar de las ya supuestas como consecuencia del volumen
de los elementos principalmente. Las cargas vivas varian considerablemente con el tiempo y de
un edificio a otro, de manera que se recomienda un control de calidad adecuado a los materiales
que intervienen en la estructura para que el diseño de la misma trabaje de acuerdo al proyecto
realizado.

2.3. ANALISIS DE LA ESTRUCTURA Y DE DISEÑO SISMICO.

La estructura fue analizada siguiendo lo recomendado por el reglamento nacional de

edificaciones libro E.030.
I. Análisis estático y dinámico. Toda estructura podrá analizarse mediante un método dinámico
según se establece este reglamento (Perú 2014). Las estructuras que no pasen de 60m de alto
podrán analizarse, como alternativa, mediante el método estático .

2.4. CONCEPTO DE REFUERZO DE ACERO EN ELEMENTOS ESTRUCTURALES

Refuerzo longitudinal:

As.min = (0.7 ⎨ f ´c/fy ⎬ bd)

As = pbd

p.min = 14/fy

p.máx = 0.75 pb

Pb = 0.85 B l (f ´c/fy ⎨6115⎬/6115 + fy) (porcentaje para refuerzo a la tensión)

As = 14 bd/ fy

As = 0.76 pbx (bd)

A´s = As (en el centro del claro/4, continuo)

En los extremos Mu (+ ) < 0.5 Mu ( ‐ )

III. IDENTIFICACION

3.0 REFERENCIAS ARQUITECTONICAS

SOTANO, 1° PISO, MEZANINE

2°. 3°, 4°, 5°, 6° PISO
7°, 8°, 9°, 10°, AZOTEA Y TECHO DE ESCALERA
ELEVACION Y FACHADA
3.1 ESTRUCTURACION

ProgramName Versión ProgLevel

ETABS 2016 V.16.0.3 Ultimate

La altura proyectada es 3.00 m para el primer nivel y 2.80 m típico, además de contar con una
cobertura de losa aligerada. El sistema estructural planteado consiste en:

- En la dirección X-X: Pórticos de concreto armado (regular), es decir que por lo menos el 80%
del cortante en la base actúa sobre las columnas de los pórticos que cumplan los requisitos de la
NTE E.060.

- En la dirección Y-Y: Pórticos de concreto armado (regular), es decir que por lo menos el 80%
del cortante en la base actúa sobre las columnas de los pórticos que cumplan los requisitos de la
NTE E.060.

Los diafragmas rígidos lo conforman las losas aligeradas de 20 cm, según se indica en los
planos.

3.1.1 PREDIMENSIONAMIENTO
Los elementos estructurales fueron predimensionados, tomando en cuenta algunos criterios y
recomendaciones, los cuales fueron:

3.1.1.1 LOSAS ALIGERADAS

Para el predimensionamiento de las losas aligeradas tanto en los sótanos como en los pisos
típicos se tomó el criterio de la luz libre entre apoyos entre apoyos.

Una vez hecho el predimensionamiento de los aligerados, se procede a verificar que, con el
espesor del aligerado, se puedan resistir las fuerzas cortantes y colocar ensanches corridos o
alternados. También hay que verificar que las cuantías de los fierros sean adecuadas para dichos
aligerados.

3.1.1.2 LOSAS MACIZAS

Para el criterio de las losas macizas en las rampas de los sótanos que son techados en un solo
sentido, se utiliza un el criterio de la luz libre entre apoyos.

. H espesor de losa maciza en un sentido ≥ luz libre / 30 ≥ 5.0/30 ≥ 0.20m

Se está considerando una losa de espesor de 20cm para la zona central de ascensores y
escaleras, debido a que en esta zona se debe asegurar el comportamiento del diafragma rígido de
toda la zona de entrepiso.

Obteniendo losas macizas de 15cm en las rampas de los sótanos y de 20cm en todos los niveles
en la zona central de cada piso

3.1.1.3 VIGAS

Las vigas son elementos estructurales que trabajas a flexión y corte cuyo objetivo es formar
pórticos para que reciban las cargas de gravedad de las losas y las transmiten a las columnas o
muros de corte.

Para Comercio:
Para Oficinas:

Para Departamentos:

Para Comercio:

Para Oficinas:
Para Departamentos:

3.1.1.4 COLUMNAS

Las columnas son elementos sometidos a flexo-compresión, carga axial y momento flector,
estas son dos variables para tomar en cuenta en el predimensionamiento.

El efecto sísmico produce mayores momentos en las columnas, por tanto, se debe buscar tener
mayor peralte en la dirección donde el momento flector es mayor. Para el caso en donde la
columna tiene mayor carga axial y no momentos, se busca una mayor sección.

En la actualidad la mayoría de los edificios se diseñan con sistemas mixtos de pórticos y muros
de corte, lo cual permite reducir en gran medida los momentos en las columnas debido a los
sismos. Es por ello que se suele colocar placas en ambas direcciones.

Para Comercio:
Para Oficinas:

Para Departamentos:

3.1.1.5 PLACAS
La función principal de las placas es resistir en su propio plano un porcentaje importante de los
esfuerzos cortantes importantes producto del sismo, así como brindar la suficiente rigidez lateral
a la edificación controlando los desplazamientos horizontales.

Con las placas en la estructura se está mejorando la rigidez del edifico en el sentido en el que la
placa esté orientada, aliviando así los esfuerzos en los pórticos tradicionales formado por
columnas y vigas.

Para poder tener una idea de la densidad de placas, debemos considerar el esfuerzo cortante en
un piso producido por el sismo, considerando el ancho

mínimo en el artículo 15.4 de la norma E.060 El esfuerzo cortante del concreto es del orden de
0.53√f’c

. Se colocaron placas en el sentido de los ejes alfabéticos, aprovechando los lados laterales
colindantes con vecinos que en los sótanos tienen espesor de 25cm y el el piso típico son de
espesor 20cm.

. Se aprovecha la caja del ascensor para colocar unas placas en ambos sentidos con espesores
que son de 20cm.

. También se aprovecha la caja de la escalera para colocar las placas en ambos sentidos cuyos
espesores que son de 20cm.

Se colocaron las placas manteniendo una correcta simetría entre ellos para así evitar problemas
de torsión en planta por cargas sísmicas.

3.1.1.6 ESCALERAS

Las escaleras tienen tramos pequeños típicos con contrapasos de 17.5cm y pasos de 25cm. Para
la garganta se utilizó un espesor de 15cm, según el criterio basado en la luz libre entre apoyos
para losas macizas, que es L/30.

3.2 CONFIGURACION

DEFINICION DE MATERIALES:
 CONCRETO f’c 210 Kg/cm2

ACERO DE REFUERZO GRADO 60 Fy=4200 Kg/Cm2

SECCIONES:

• COLUMNAS
COLUMNA C1 (50x50)

 Se recomienda usar 12 fierros de 3/4” (ver detalle en plano de estructuras E-01)

COLUMNA C2 (50 x 50 x 30)
  Se recomienda usar 6 fierros de 3/4” + 6 fierros de 5/8” (ver detalle en plano de
estructuras E-01)
COLUMNA C3 (30 x 30)
  Se recomienda usar 4 fierros de 3/4” + 2 fierros de 5/8” (ver detalle en plano de
estructuras E-01)
VIGAS:
VIGA BORDE “VBR” (15X20)

 Se recomienda usar 4 fierros de 1/2” (ver detalle en plano de estructuras vigas)

VA (25X20)
  Se recomienda usar 5 fierros de 1/2” (ver detalle en plano de estructuras vigas)

VIGA PRINCIPAL (30x50)

  Se recomienda usar 8 fierros de 5/8” + refuerzos (ver detalles en plano de estructuras
vigas)

3.3 ESTADOS Y COMBINACIONES DE CARGAS

3.3.1 ESTADOS DE CARGAS

De acuerdo a las Normas NTE. E.020, E060 y al reglamento ACI 318-08, se consideran los
siguientes estados de Carga en la estructura:

3.3.2. COMBINACIONES DE CARGA:

U = 1,4 CM + 1,7 CV

U = 1,25 (CM + CV) ± CS

U = 0,9 CM ± CS

El diseño Estructural se efectúa con la “ENVOLVENTE” de las combinaciones anteriores.

3.4 ASIGNACION DE CARGAS

CARGAS SOBRE LA LOSA:

Las cargas de peso propio el programa ETABS 2016 los asigna automáticamente, por lo que
solo es necesario asignar la carga viva, muerta (acabados y tabiquerías).

CARGAS Y PESOS UNITARIOS EMPLEADOS

Las cargas a metrar son las cargas muertas y las cargas vivas. Consideramos como carga muerta
(CM) al peso de los materiales, equipos, tabiques y los otros elementos soportados por el
edificio, incluyendo el peso propio que son pesos permanentes; y como carga viva (CV) al peso
de los ocupantes, materiales, equipo, muebles y elementos móviles que soporta el edificio.

Pesos unitarios de las cargas muertas (CM):

Concreto armado 2400 kg/m3

Albañilería hueca 1400 kg/m3

Aligerado (h=20cm) 300 kg/m2

Losa maciza (h=17cm) 408 kg/m2

Losa maciza (h=20cm) 480 kg/m2

Acabados (piso terminado) 100 kg/m2

Tabiques de e=0.14 250 kg/m2

Tabiques de e=0.24 420 kg/m2

Pesos unitarios de las cargas vivas (CV):

Sobre carga viviendas (s/c): 200 kg/m2

Sobre carga escaleras y corredores: 200 kg/m2

Sobre carga oficinas (s/c) 250 kg/m2

Sobre carga escaleras y corredores: 400 kg/m2

Sobre carga comercio(s/c): 500 kg/m2

Sobre carga escaleras y corredores: 500 kg/m2

Sobre carga azotea (s/c) 100 kg/m2

METRADO DE LOSAS ALIGERADAS

Para el metrado de losas aligeradas se consideran viguetas típicas de 10cm de ancho, espaciadas
cada 40cm que son medidos a eje de cada vigueta. La altura de las viguetas es según
predimensionamiento, la figura muestra un ejemplo de losa aligerada.

Para el metrado de la carga muerta en los aligerados, a veces interviene el peso de la tabiquería
que se encuentra apoyada a lo largo de los tramos.

Aligerado h=20cm

Peso propio = 0.30Tn/m2

Piso terminado = 0.10Tn/m2

S/C estacionamientos = 0.25Tn/m2

O S/C viviendas = 0.20Tn/m2

O S/C comercio = 0.50Tn/m2

O S/C oficinas = 0.25Tn/m2

Wu pisos típicos /vigueta = 0.40*(1.4*(0.30+0.10) +1.7 *(0.20))

Wu pisos típicos /vigueta = 0.36Tn/m

Wu oficinas /vigueta = 0.40*(1.4*(0.30+0.10) +1.7 *(0.25))

Wu oficinas /vigueta = 0.394Tn/m

Wu comercio /vigueta = 0.40*(1.4*(0.30+0.10) +1.7 *(0.50))

Wu comercio /vigueta = 0.564Tn/m

METRADO DE LOSAS MACIZAS

Para el metrado de losas macizas se consideran espesores de 17 y 20cm.

Losa maciza h=17cm

Peso propio = 0.408Tn/m2

Piso terminado = 0.10Tn/m2

S/C corredores = 0.20Tn/m2

Wu vivienda /vigueta = 1.4*1*(0.408+0.10) + 1.7*(0.20)

Wu vivienda /vigueta = 1.05Tn/m

Losa maciza h=20cm

Peso propio = 0.48Tn/m2

Piso terminado = 0.10Tn/m2

S/C comercio = 0.50Tn/m2

O S/C oficinas = 0.25Tn/m2

Wu comercio /vigueta = 1.4*1*(0.48+0.10) + 1.7*(0.50)

Wu comercio /vigueta = 1.66Tn/m

Wu oficinas /vigueta= 1.4*1*(0.48+0.10) + 1.7*(0.25)

Wu oficinas /vigueta= 1.24Tn/m

METRADO DE VIGAS

Para el metrado de cargas se debe determinar la porción de losa que va a cargar, esto es en base
el método de áreas tributarias. Un ejemplo de metrado de viga se presenta a continuación.
Se va a analizar el tramo de la viga V-5 (comercio) que está cargando un aligerado de 20cm. El
área tributaria de la viga corresponde a la mitad de la luz del paño a cada lado de la viga. (Ver el
área achurada).

La longitud del área tributaria a ambos lados de la viga V-5 (comercio) es de 5.20m, con lo que
el metrado de la viga es:

Viga de 0.30x0.50m

Peso propio = 0.504Tn/m

Piso terminado = 0.10Tn/m2

S/C estacionamientos = 0.25Tn/m2

Peso aligerado h=20cm = 0.30Tn/m2

Wu comercio /viga = 1.4*0.504+5.73*(1.4*(0.35+0.10) + 1.7*(0.50))

Wu comercio /viga = 6.75Tn/m

METRADO DE COLUMNAS
Las columnas son las encargadas de recibir a las vigas en ambos sentidos, por lo tanto, la carga
a la que estén sometidas proviene del peso de la losa y del peso propio de la viga. Utilizaremos
el método de área tributaria de una columna. Un ejemplo de metrado de columna se presenta a
continuación.

Columna para metrar Se tiene como área tributaria de la columna. (Ver figura).

Columna de 0.50 x 0.50 m

Peso propio = 2.12Tn/m2

S/C estacionamientos = 0.25Tn/m2

Peso aligerado h=20cm = 0.30Tn/m2

Peso de viga 0.30x0.50m = 0.504Tn/m

Wu columna = 1.4*(2.12+18.48*0.35+8.59*0.30+9.74*0.504) +.7*(30.3*0.25)

Wu columna = 35.38Tn

3.5. ASIGNACION DE MASAS – CALCULO DEL PESO SISMICO

El peso (P), se calculará adicionando a la carga permanente y total de la edificación un
porcentaje de la carga viva o sobrecarga que se determinará de la siguiente manera.

a) En edificaciones de las categorías A y B, se tomará el 50% de la carga viva.

b) En edificaciones de la categoría C, se tomará el 25% de la carga viva.
c) En depósitos, el 80% del peso total que es posible almacenar.
d) En azoteas y techos en general se tomará el 25 % de la carga viva.
e) En estructuras de tanques, silos y estructuras similares se considerará el 100% de la
carga que puede contener.

Para el presente proyecto se tomará el 25% de la carga viva debido a que la edificación es de
categoría C.

IV. ANALISIS SISMICO

4.0 ANALISIS SISMICO ESTATICO

4.1 FACTORES PARA EL ANALISIS

El Análisis Sísmico se realiza utilizando un modelo matemático tridimensional, para cada

dirección, se ha considerado una excentricidad accidental de 0.05 veces la dimensión del
edificio en la dirección perpendicular a la acción de la fuerza. Los parámetros sísmicos que
estipula la Norma de Diseño Sismo resistente (NTE E.030 - 2016) considerados para el Análisis
en el Edificio son los siguientes:

4.1.1. PARAMETROS SISMICOS

4.1.2. ESPECTRO DE DISEÑO

Espectro de diseño calculado e ingresado manualmente de forma automática, ya que se

dispone en su base de datos todos los parámetros sísmicos para su generación, esto es lo que
se muestra a continuación:

4.2. CALCULO AUTOMATICO DEL CORTANTE ESTATICO EN LA BASE

El cortante estático en la Base, V, del Edificio, es calculado mediante la aplicación de la
siguiente expresión:

Teniendo en cuenta en todo momento de que,

4.2.1. DETERMINACIÓN DEL PERIODO FUNDAMENTAL, T DE LA

ESTRUCTURA

En el programa podemos visualizar el periodo fundamental, T, de la estructura mediante la tabla

“Modal Participación Mass Ratios”, cuya captura se muestra en la siguiente figura.

De la imagen podemos observar el periodo en X=0.97 sec y en Y=0.638 sec.

4.2.2. CALCULO DEL FATOR DE AMPLIFICACACIÓN SISMICA C

El cálculo de este factor de amplificación sísmica C, se realizará para cada dirección principal
del análisis, mediante la expresión del artículo 2.5 de la E.030 – 2016

Entonces para X:

Entonces para Y:

4.2.3. CALCULAR EL VALOR DEL FACTOR EXPONENCIAL DE DISTRIBUCIÓN (K)

Dependiendo del periodo fundamental. T, del edificio el factor K es igual a:

Es diferente para cada dirección por lo cual se calculará independientemente:

Para X: k = 1.235

Para Y: k = 1.069
Después de haber calculado, el factor de amplificación sísmica (C), valor del factor exponencial
de distribución (K) y las irregularidades se ingresan en el programa ETABS para definir la
fuerzo horizontal estática.

EJE X-X

EJE Y-Y

4.2.5. CALCULO DE LA CORTANTE EN LA BASE

Usando la expresión indicada al inicio de este apartado, se calcula el cortante en la Base del
Edificio, pero antes debemos calcular el peso sísmico efectivo; en el programa, se visualiza
mediante la tabla “Mass summary by story”

En el grafico podemos ver lo pesos sísmicos efectivos calculados para cada piso. Realizando
una sumatoria de Pesos desde el primer piso hasta el techo de la azotea, el valor de peso sísmico
efectivo del edificio es igual a P=1218.34 tn.
Entonces detalles de cálculo sismo estático en X:

Entonces detalles de cálculo sismo estático en Y:

4.3 ANALISIS SISMICO DINAMICO

4.3.1 CALCULO DEL CORTANTE DINAMICO

Para el Análisis Dinámico de la Estructura se utiliza un Espectro de respuesta según la NTE -

E.030 2016, para comparar la fuerza cortante mínima en la base y compararlos con los
resultados de un análisis estático. Todo esto para cada dirección de la Edificación en planta (X e
Y).

Sa = ZUSC.g ; g = 9.81 m/s2 y C=2.5(Tp/T) < 2.5

R

Espectro dinámico en X y Y

Sismo dinámico en X Sismo dinámico en Y

4.3.2. CALCULO AUTOMATICO DE CORTANTES DINAMICOS POR PISO
Después de haber ejecutado el análisis, se procede con la visualización del cortante dinámico
mediante tablas, siendo la tabla “story forces” la que usaremos para este propósito.

SISMO DINAMICO SISMO DINAMICO

X-X Y-Y

Distribución de cortantes dinamicos en direccion X e Y, cortante dinamico en la base mediante

la tabla Vx =108.12 tn y Vy=171.09 tn
PARTICIPACION DE CORTANTES ACTUANTES
4.3.3. CALCULO AUTOMATICO DE FUERZAS LATERALES

SISMO DINAMICO SISMO DINAMICO

X-X Y-Y

Distribucion por piso de la fuerza cortante dinamica del edificio.

V. DESPLAZAMIENTOS
5.0. CONTROL DE DESPLAZAMIENTOS LATERALES

EDIFICACION (grafico de desplazamiento exagerado)

Para tener la seguridad de que nuestro edificio sea lo suficientemente rígido ante fuerzas
laterales, esto es, que no se presenten desplazamientos excesivos en las principales direcciones
de análisis, el artículo 5.1. de la NORMA E.030 nos indica lo siguiente:

El máximo desplazamiento relativo de entrepiso, no deberá exceder la fracción de la altura de

entre piso que se indica en la tabla Nº 11. (Según RNE. E030-2106).

5.1 DESPLAZAMIENTOS DE CENTROS DE MASA DE DIAFRAGMAS (POR NIVELES)

5.2 JUNTA DE SEPARACION SISMICA
Se realiza con la finalidad de evitar contacto de la estructura con edificaciones adyacentes
durante un sismo. La distancia mínima “s”, debe ser:

- 2/3 de la suma de desplazamientos máximos de los bloques adyacentes.

- 3cm
- S = 3 + 0.004 * (h-500) cm

Dónde:

h: Es la altura del edificio medida desde el nivel de terreno natural hasta el nivel donde se va a
evaluar la junta.

- S = 3+0.004*(3660-500) = 15.64 cm.

La norma específica que la distancia de separación entre construcciones adyacentes no será

menor que los 2/3 del desplazamiento calculado para el nivel más elevado de la edificación, ni
tampoco será menor que S/2. Por lo tanto el valor mínimo de la junta debe ser:

- 2/3*7.43 = 4.95cm
- 9.58/2 = 7.82cm

Con lo que la junta de separación para ambos sentidos es de 5cm.

VI. DISEÑO

6.0 DISEÑO DE COMPONENTES DE CONCRETO ARMADO

Según Norma de Diseño en Concreto Armado. NTE.E-060. Basado en el código ACI 318-99
El factor de reducción de resistencia:

Flexión sin carga axial………………………………………..……… 0,90

Carga axial de compresión con o sin flexión:

Elementos con refuerzo en espiral …………………………...……. 0,75

Otros elementos……………………………………………………… 0,70

Cortante y torsión…………………………………….………………. 0,85

6.1 DISEÑO DE PORTICOS DE CONCRETO ARMADO

Diseño de refuerzo longitudinal en los miembros (frame) de concreto armado:

6.1.1 ELEVACIONES

PORTICO ELEVACION (EJE A - A)

PORTICO ELEVACION (EJE B - B)

PORTICO ELEVACION (EJE 2 – 2)

PORTICO ELEVACION (EJE 3 – 3)

PORTICO ELEVACION (EJE 4 – 4)

PORTICO ELEVACION (EJE 5 – 5)

6.1.2 DIAGRAMAS DE ESFUERZOS CORTANTES (Ton)

PORTICO ELEVACION (EJE A – A)

PORTICO ELEVACION (EJE B – B)

PORTICO ELEVACION (EJE 2 – 2)
PORTICO ELEVACION (EJE 3 – 3)
PORTICO ELEVACION (EJE 4 – 4)
PORTICO ELEVACION (EJE 5 – 5)
6.1.3 DIAGRAMAS DE MOMENTOS FLECTORES (Ton.m)
PORTICO ELEVACION (EJE A – A)

PORTICO ELEVACION (EJE B – B)

PORTICO ELEVACION (EJE 2 – 2)
PORTICO ELEVACION (EJE 3 – 3)
PORTICO ELEVACION (EJE 4 – 4)
PORTICO ELEVACION (EJE 5 – 5)
6.1.4 REFUERZOS DE ACERO LONGITUDINAL NECESARIO EN COLUMNAS (cm2)

Se muestran las áreas de refuerzo necesario en cm2, para cada elemento.

PORTICO ELEVACION (EJE A – A)

PORTICO ELEVACION (EJE B – B)
PORTICO ELEVACION (EJE 2 – 2)
PORTICO ELEVACION (EJE 3 – 3)
PORTICO ELEVACION (EJE 4 – 4)
PORTICO ELEVACION (EJE 5 – 5)
6.2 DISEÑO DE LOSAS ALIGERADAS

6.2.1 ESTRUCTURACIÓN

ProgramName Versión ProgLevel

SAFE 2016 Advanced

Encofrado techo del sotano.

Encofrado techo del 1° piso.

Encofrado del mezanine, 2° y 3° piso.

Encofrado del 4° @ 10° piso.

 Encofrado del techo de la azotea

6.2.2 MOMENTOS MAXIMOS EN LA LOSA (kg.m/m)

Los momentos se muestran según la leyenda a la derecha (Estos esfuerzos en la losa oscila entre
-350 y 350 kg.m/m según la leyenda mostrada a la derecha.

Encofrado techo del sotano.

 Encofrado techo del 1° piso.

Encofrado del mezanine, 2° y 3° piso.

 Encofrado del 4° @ 10° piso

Encofrado del techo de la azotea

Los esfuerzos de la losa del primer nivel oscilan entre -350 kg.m/m y 300 kg.m/m, según la
leyenda mostrada.
6.2.3 AREAS DE ACERO EN VIGUETAS (cm2/m) (Método de Elementos Finitos)

El área de acero en la losa oscila entre 0 y 70x10xE-03 cm2/cm según la leyenda a la derecha
(que se entiende como área de acero necesario en cm2 por cm lineal de espaciamiento entre
viguetas, por lo que para obtener el acero necesario solo habría que multiplicar este valor por 40
cm)

 ENCOFRADO TECHO DEL SOTANO

Encofrado techo del sotano.

 Se recomienda usar 2 fierros de 1/2” (ver detalle en plano de estructuras losas.

 ENCOFRADO TECHO DEL 1° PISO
 Encofrado techo del 1° piso.

 Se recomienda usar 2 fierros de 1/2” (ver detalle en plano de estructuras losas)

 ENCOFRADO DEL MEZANINE, 2° Y 3° PISO.

 Encofrado del mezanine, 2° y 3° piso.

 Se recomienda usar 2 fierros de 1/2” (ver detalle en plano de estructuras losas)

 ENCOFRADO DEL 4° @ 10° PISO

 Encofrado del 4° @ 10° piso

 Se recomienda usar 2 fierros de 1/2” (ver detalle en plano de estructuras losas)

 ENCOFRADO DEL TECHO DE LA AZOTEA

 Encofrado del techo de la azotea

 Se recomienda usar 2 fierros de 1/2” (ver detalle en plano de estructuras losas)

6.3 DISEÑO DE PLACAS

6.3.1 DISEÑO POR FLEXO-COMPRESION

PL-01

ASCENSOR
6.4 DISEÑO DE CIMENTACIÓN
 ProgramName Versión ProgLevel
SAFE 2016 Advanced

CONCRETO PARA ZAPATAS

Nombre del Material : f´c=210 kg/cm2

Peso Volumétrico
Resistencia a la Compresión
Fluencia del Acero
Módulo de Elasticidad
Módulo de Corte
Módulo de Poisson
: Yc=2400 kg/m3
: f´c=210 kg/cm2
: fc=4200 kg/cm2
: Es= 277370.6511 kg/cm2
: Gc=105376.0215 kg/cm2
: v=0.20

6.4.1 CONFIGURACIÓN:

Propiedades de Sección:

Zapatas Conectadas de 80 cm de espesor con concreto f’c=210 kg/cm2

Propiedades del suelo:

Esfuerzo admisible: 2.20 kg/cm2

Módulo de Winkler: 4.40 kg/cm3

6.4.2 DISTRIBUCIÓN:

ProgramName Versión ProgLevel

 SAFE 2014 Advanced

Distribucion en Planta

Modelo Matematico

6.4.3 ESPESORES DE CIMENTACION

VERIFICACIÓN DE PUNZONAMIENTO

La verificación del punzonamiento por la mayor carga axial, esta verificación es mostrada
mediante una relación de Demanda/Capacidad que debe ser menor o igual a 1.0, esto es, que:
Las zapatas aisladas y combinadas planteadas para la cimentación serán de 0.60m de espesor.

 La relación promedio de corte es menor o igual que 1 para el espesor definido por lo
que se lo considera aceptable.

6.4.4 ESFUERZOS DE PRESIÓN EN SUELO (Método de elementos finitos)

ES verificar que la presión en el suelo ante cargas de servicio no exceda la qneta-adm. Las
combinaciones de carga para tal verificación son:

Servicio 1: Sólo participan cargas de gravedad

  La presión máxima promedio (1.65 kg/cm2) es menor que la admisible (1.80 kg/cm2)
6.4.5. ASENTAMIENTO DIFERENCIAL, TOLERABLE

Calculo de asentamientos se debe cuidar las distorsiones no sean menores que los máximos
permitidos. La separación máxima entre ejes de columnas l=4.26 m. La distorsión angular
esperada no debe exceder a=1/150, entonces;
Siendo asentamiento d1=0.854cm y d2=0.313cm; por lo que asentamiento diferencial va a ser
igual a 0.541cm este valor es menor que el máximo permitido 3.64 cm por lo que el diseño se
considera aceptable.

Asentamiento diferencial inmediato en la zona más crítica d1= 0.854 cm, asentamiento máximo
permitido 3.64 cm d1<dmax, diseño aceptable.

6.5.6- AREAS DE ACERO EN CIMENTACION.

CIMENTACIÓN
Áreas de acero superior en ambos sentidos. Según leyenda (cm2/cm)
  Se recomienda usar 1 varilla de acero de 3/4” – 5/8” cada 30cm en ambos
sentidos; ver detalle en plano de cimentación.

Áreas de acero inferior en ambos sentidos. Según leyenda (cm2/cm)

 Se recomienda usar 1 varilla de acero de 3/4” – 5/8” cada 30cm en ambos

sentidos; ver detalle en plano de cimentación.

6.5 DISEÑO DE MUROS DE CONTENCIÓN

6.5.1 ESTRUCTURACIÓN
Se idealizan con apoyos simples en cada losa de los sótanos y en la cimentación, para casos
prácticos se diseña para 1m de ancho de muro. Se tomó como ejemplo el diseño del muro del
corte 1.

La presión que ejerce el suelo, se asume como: Ea = 0.65*Ka*ɣ*h

Dónde:

Ka: Es el coeficiente de empuje activo (Ka = tan2(45-Φ/2)).

Ɣ: Es el peso específico del suelo. h: Es la altura enterrada del muro.

Φ: Ángulo de fricción interna del suelo. Para el muro asumido:

Ka = tan2(45-Φ/2) = tan2(45-37/2) = 0.25

Ea = 0.65*Ka*ɣ*h = 0.65*0.25*2*6.3 = 2.05 Ton/m

Se amplifica la carga por el factor de carga viva: 2.05*1.7 = 3.49 Ton/m

6.5.2 DISEÑO POR FLEXION

Para el diseño por flexión se determinó el diagrama de momento flector.

Diseño para los momentos:

- Mu+ = 2.68 Tonxm, Ku = 6.64, As = 3.6cm2, Ø3/8” @0.20m

- Mu - = 4.39 Tonxm, Ku = 10.90, As= 5.9cm2, Ø3/8” @0.25m
+ Ø3/8”@0.25m
- Mu+ = 2.12 Tonxm, Ku = 5.31, As = 2.9cm2, Ø3/8” @0.25m
- Asmin vertical= 0.0015*b*t = 0.0015*100*25 = 3.75cm2, cara exterior e
interior: 1.875cm2, Ø1/2” @0.25m
- Asmin horizontal= 0.002*b*t = 0.002*100*25 = 5.00cm2, cara exterior e
interior: 2.5cm2, Ø1/2” @0.25m

6.5.3 DISEÑO POR CORTE

Al no llevar estribos, el muro de contención se diseña para que el concreto sea el

que resista íntegramente los esfuerzos de corte producidos por el muro. Para el
 diseño por cortante se determinó el diagrama de fuerza cortante.

La fuerza que resiste el concreto es:

- ØVc = 0.85*0.53*√f´c*b*d = 0.85*0.53*√210*100*20 = 13.08 Ton

Como se puede observar, la resistencia al corte del muro es mayor a la fuerza

resultante debido al empuje del suelo.

- Vu ≤ ØVc, cumple.

6.0. CONCLUSIONES Y RECOMENDACIONES.

Luego de todo lo anteriormente expuesto se concluye:

 Los resultados obtenidos son satisfactorios, cumple con el mínimo establecido en la

norma E.060 NTP, por lo que se considera aceptable el diseño; así también cumple con
 la norma E.030 cumpliendo con los parámetros sísmicos contando que el proyecto en
mención se encuentra en una zona sísmica 3 y con un tipo de suelo S2.

 La deriva máxima de desplazamiento lateral es 0.6217 en el eje X y 0.3060 en el eje Y

siendo menores a 0.007, por lo que se considera aceptable.

 Periodos aceptables que son menores a 0.13 por lo que se considerable aceptable para el
proyecto, en X=0.97 sec y en Y=0.638 sec.

 Cortante basal de diseño Vx =108.12 tn y Vy=171.09 tn

 El análisis estructural del presente proyecto contempla la infraestructura de 13 niveles,

teniendo un comportamiento dúctil, y tipo de material concreto armada, los mismos que
se tuvieron en cuenta su comportamiento estructural y análisis respectivo.

 Los cálculos estructurales se llevaron a cabo bajo los programas del grupo CSI
validados en aplicaciones y hoja de cálculo.

 Todos los elementos de la estructura, están diseñados para que funcionen de forma
dúctil.

 El análisis de la cimentación se realizó conforme se adjunta el estudio de mecánica de

suelos y las recomendaciones del especialista.

 Se recomienda usar el área de acero recomendado para cada elemento de concreto

armado; de caso contrario consultar con el ingeniero calculista encargado para poder
redimensionar dichas áreas y secciones de cada elemento estructural.

 Se recomienda; una vez se pueda inspeccionar la totalidad de los elementos

estructurales luego de su ejecución, se procederá a la inspección de los mismos para ver
si tienen alguna patología y su posible corrección o refuerzo, si fuese necesario.
