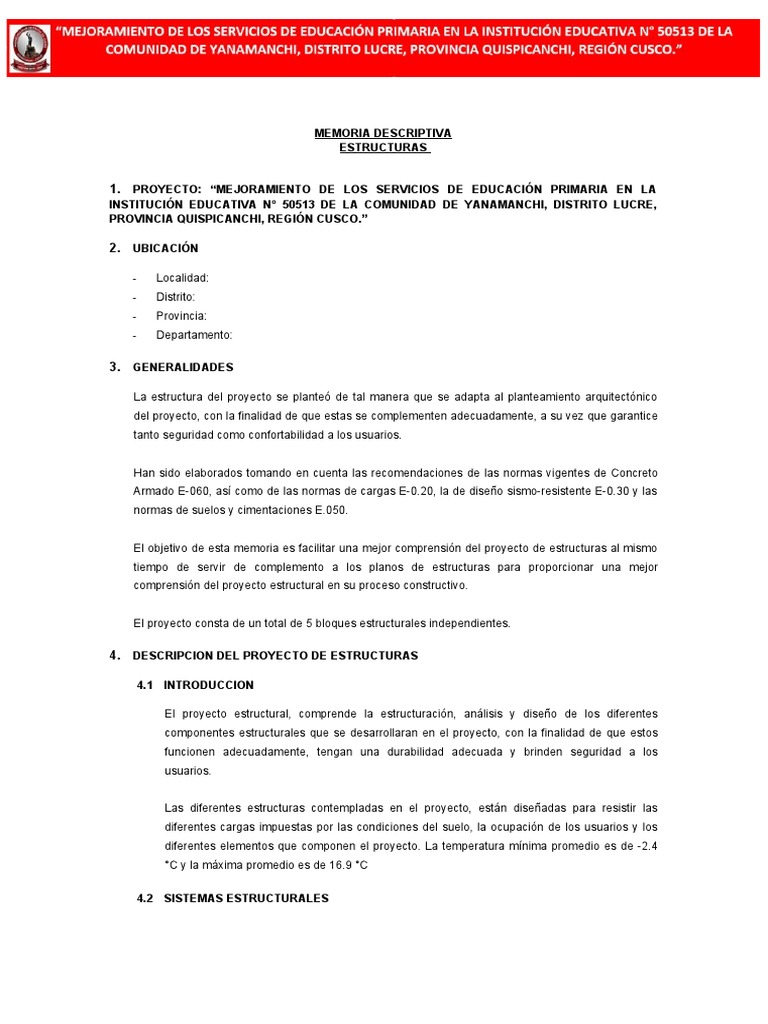

MEMORIA DESCRIPTIVA
ESTRUCTURAS
1. PROYECTO: “MEJORAMIENTO DE LOS SERVICIOS DE EDUCACIÓN PRIMARIA EN LA
INSTITUCIÓN EDUCATIVA N° 50513 DE LA COMUNIDAD DE YANAMANCHI, DISTRITO LUCRE,
PROVINCIA QUISPICANCHI, REGIÓN CUSCO.”
2. UBICACIÓN
- Localidad:
- Distrito:
- Provincia:
- Departamento:
3. GENERALIDADES
La estructura del proyecto se planteó de tal manera que se adapta al planteamiento arquitectónico
del proyecto, con la finalidad de que estas se complementen adecuadamente, a su vez que garantice
tanto seguridad como confortabilidad a los usuarios.
Han sido elaborados tomando en cuenta las recomendaciones de las normas vigentes de Concreto
Armado E-060, así como de las normas de cargas E-0.20, la de diseño sismo-resistente E-0.30 y las
normas de suelos y cimentaciones E.050.
El objetivo de esta memoria es facilitar una mejor comprensión del proyecto de estructuras al mismo
tiempo de servir de complemento a los planos de estructuras para proporcionar una mejor
comprensión del proyecto estructural en su proceso constructivo.
El proyecto consta de un total de 5 bloques estructurales independientes.
4. DESCRIPCION DEL PROYECTO DE ESTRUCTURAS
4.1 INTRODUCCION
El proyecto estructural, comprende la estructuración, análisis y diseño de los diferentes
componentes estructurales que se desarrollaran en el proyecto, con la finalidad de que estos
funcionen adecuadamente, tengan una durabilidad adecuada y brinden seguridad a los
usuarios.
Las diferentes estructuras contempladas en el proyecto, están diseñadas para resistir las
diferentes cargas impuestas por las condiciones del suelo, la ocupación de los usuarios y los
diferentes elementos que componen el proyecto. La temperatura mínima promedio es de -2.4
°C y la máxima promedio es de 16.9 °C
4.2 SISTEMAS ESTRUCTURALES
El sistema estructural adoptado para la edificación es el sistema dual y aporticado, según los
bloques correspondientes, en base a marcos de concreto armado conformados por columnas y
vigas. Comprende un sistema estructural conformado por los siguientes elementos, tanto de la
superestructura y de la subestructura:
- Zapatas conectadas con vigas de cimentación, diseñados con la finalidad de transmitir
al suelo las cargas de la edificación, proveniente de las columnas aisladas.
- Vigas de cimentación, dispuesta entre las bases de las columnas y sobre las zapatas.
Tienen por finalidad controlar los asentamientos diferenciales y los momentos flectores
en la base de las columnas para que éstas trabajen “sin momentos de volteo”.
- Columnas de concreto armado, diseñadas para resistir las cargas verticales y de sismo
y transmitirlas a la cimentación.
- Vigas, diseñadas como elementos resistentes a cargas verticales y de sismo transmitida
por las losas o los muros que sobre ellas se encuentren.
- Losas aligeradas, diseñadas para recibir cargas verticales provenientes del uso de los
ocupantes, utilizadas con el fin de reducir peso a la edificación.
- Escalera de concreto armado, diseñada para soportar las cargas de transito de los
ocupantes y el desplazamiento de los mismos de un nivel a otro de la edificación.
4.3 JUSTIFICACION
Se adoptó dichos sistemas estructurales por ser los más adecuados a las condiciones de:
- Habitabilidad, por presentar mayor funcionabilidad y estética para los usuarios.
- Condiciones de la disposición arquitectónica.
- Condiciones de sitio, del lugar en donde está ubicado el proyecto.
- Condiciones del suelo, con el fin de garantizar un buen comportamiento de la
cimentación.
- Comportamiento sismo resistente acorde a la zonificación y características de
uso y tipo de estructuras.
4.4 ELEMENTOS ESTRUCTURALES
4.4.1 CIMENTACION
La cimentación proyectada consiste en 2 tipos:
- Cimentación con zapatas conectadas, de dimensiones apropiadas
especificadas en los planos del proyecto, reforzadas con acero en ambos sentidos,
estos elementos se encuentran ubicados como base de la escalera.
- Vigas de conexión de secciones especificadas en los planos, reforzadas
longitudinalmente y transversalmente con estribos, ambos con dimensiones
especificadas en los planos.
4.4.2 COLUMNAS
Los elementos verticales que constituyen la estructura son columnas, cada una
dimensionada y reforzada de acuerdo a los esfuerzos desarrollados en los mismos.
4.4.3 VIGAS PRINCIPALES Y SECUNDARIAS
Los elementos horizontales que constituyen la estructura son vigas, cada un
dimensionada y reforzada de acuerdo a los esfuerzos desarrollados en los mismos.
4.4.4 LOSAS
Los elementos de área usados en el proyecto son losa, las cuales se presentan en dos
tipos en el presente proyecto:
- Losas Aligeradas De Entrepiso
Todas las losas de entrepisos de la edificación se constituyen en diafragmas rígidos
que transmiten fuerzas de inercia a los elementos verticales resistentes del conjunto
estructural, cumpliendo con el propósito de brindarle rigidez lateral a la estructura en
la dirección de los muros ante eventuales efectos de cargas laterales de sismo y/o
viento, mientras que las cargas verticales de las columnas se transmiten
directamente al terreno mediante la cimentación.
Para este proyecto se ha diseñado losas aligeradas de 0.20m de espesor, para todo
el conjunto estructural del edificio, en ese entender, se puede mencionar que los
elementos de relleno en la losa aligerada son unidades aligerantes dimensionadas
en longitud variables X 30cm. X 15cm. El refuerzo de acero principal se encuentra
más en detalle pueden apreciarse en los planos de losas del presente proyecto de
estructuras.
- Losas de concreto armadas en doble sentido para techos
Correspondientes a un techo plano de espesor variable y especificados en los
planos, reforzadas con varillas de acero en ambos sentidos.
4.4.5 ESCALERAS
Elementos inclinados diseñados de acuerdo a las cargas a soportar y de dimensiones
acorde al planteamiento arquitectónico; se tienen los siguientes elementos:
- Rampas, que consisten losas inclinadas macizas con espesor especificado en
los planos.
- El resto de sus elementos estructurales son similares a los de los demás
bloques (columnas, vigas, losas aligeradas y losas de techo).
5. CRITERIOS DE DISEÑO
Para el análisis y diseño de las estructuras del proyecto, se han empleado métodos y criterios
coherentes con el comportamiento estructural de cada uno de los sistemas resistentes de dicho
conjunto estructural.
Todas las estructuras han sido proyectadas para soportar adecuadamente las cargas verticales
provenientes de sus pesos propios, pesos muertos y sobrecargas de uso de los diferentes pisos de la
edificación; así como las cargas laterales originadas por movimientos sísmicos y empuje de suelos.
6. NORMAS Y REGLAMENTOS UTILIZADOS
Las cargas de diseño, factores de carga, esfuerzos permisibles y demás recomendaciones y
limitaciones, han sido consideradas de acuerdo a las siguientes Normas Peruanas de Estructuras
vigentes a la fecha:
- Norma E-020: Cargas
- Norma E-030: Diseño Sismorresistente
- Norma E-050: Geotecnia y Mecánica de Suelos
- Norma E.060: Diseño en Concreto Armado.
- Norma E.070: Diseño de elementos de albañilería.
7. RELACIÓN DE PLANOS
