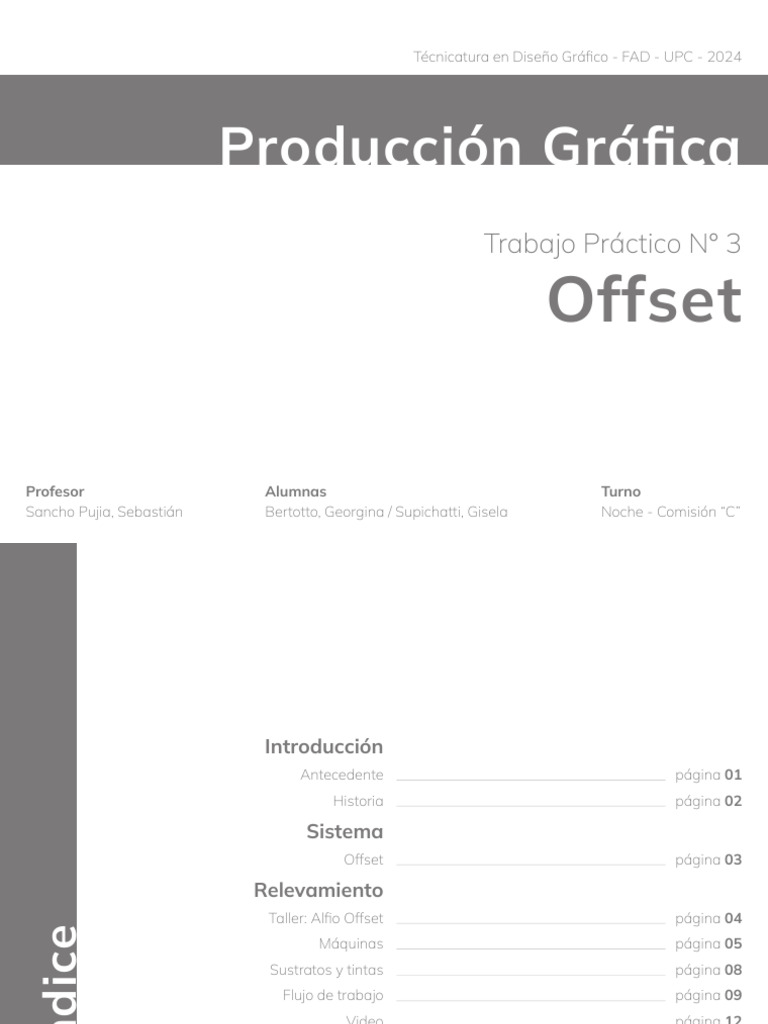

Técnicatura en Diseño Gráfico - FAD - UPC - 2024
Producción Gráfica
Trabajo Práctico N° 3
Offset
Profesor Alumnas Turno
Sancho Pujia, Sebastián Bertotto, Georgina / Supichatti, Gisela Noche - Comisión “C”
Introducción
Antecedente página 01
Historia página 02
Sistema
Offset página 03
Relevamiento
Taller: Alfio Offset página 04
Índice
Máquinas página 05
Sustratos y tintas página 08
Flujo de trabajo página 09
Video página 12
Bibliografía página 13
Antecedente: Litografía
La palabra xilografía viene del griego antiguo
λίθος (lithos) que significa piedra
γράφειν (graphein) que significa escribir
Es un procedimiento de impresión que consiste en trazar un dibujo, un
texto, o una fotografía, en una piedra calcárea o una plancha metálica.
Introducción
Su creador fue el dramaturgo, actor, y cajista alemán Aloys Senefelder
en 1796 y se utilizó inicialmente sobre todo para partituras musicales y
mapas.
Es un método de impresión basado originalmente en la inmiscibilidad del
aceite y el agua. La impresión se realiza a partir de una piedra (piedra
caliza litográfica) o de una plancha metálica de superficie lisa.
La litografía puede utilizarse para imprimir texto o imágenes en papel u
otro material adecuado.
Originalmente, la imagen que se iba a imprimir se dibujaba con una
sustancia grasienta (aceite, grasa o cera) sobre la superficie de una placa
de piedra caliza lisa y plana. Luego, la piedra se trataba con una mezcla
de ácido débil y goma arábiga (aguafuerte) que hacía que las partes de
la superficie de la piedra que no estaban protegidas por la grasa fueran
más hidrófilas (es decir, que atrajeran el agua). Para la impresión, primero
se humedecía la piedra. El agua solo se adhería a las partes tratadas con
goma, haciéndolas aún más repelentes al aceite. Después se aplicaba
una tinta a base de aceite, que se adhería solo al dibujo original. Esta se
transfería finalmente a una hoja de papel en blanco, produciendo una
página impresa.
01
Historia: Offset
La invención de Senefelder gozó de gran popularidad y con el pasar de
los años fue perfeccionada para que la cantidad y calidad de las impre-
siones aumentara. Así fue como la litografía evolucionó hasta convertirse
en la impresión offset que apareció a principios del siglo XX. Pero lo
más sorprendente de esta historia es que fue inventada por dos perso-
nas, en países distintos y en situaciones completamente diferentes.
El primero fue el británico Robert Barclay, quien la inventó en 1875
buscando una forma más efectiva de hacer impresiones en estaño. El
segundo fue el estadounidense Ira Washington Rubel, quien llegó a ella
por casualidad.
Rubel trabajaba en 1903 en una imprenta de la ciudad de New Jersey,
Introducción
Estados Unidos. Al realizar una impresión, olvidó cubrir el rodillo de la
prensa con el papel por lo que la imagen quedó grabada en el caucho.
Vio que no salía nada y puso otra hoja que salió impresa por ambos
lados. En uno, la impresión de la piedra caliza. Y en otro, de mayor
calidad, el grabado del rodillo.
Impresora litográfica offset de Rubel.
Museo Nacional de Historia Estadounidense.
02
Offset
La impresión offset es un sistema de impresión indirecta, que consiste en
aplicar tinta sobre planchas metálicas, porque la imagen no va
directamente de la plancha al papel, sino que primero debe ir de la
plancha al caucho de goma, y finalmente de dicho caucho al soporte
final. Gracias a la flexibilidad de este material, la tinta podrá impregnar
superficies con texturas irregulares, proporcionando una mayor calidad.
La plancha está hecha de aluminio. Son siempre monocromáticas, pues
solo pueden transferir un color, por lo que la imagen tiene que ser
procesada antes de ser transferida a la plancha. Para reproducir
imágenes a color, descompondremos las imágenes con el sistema CMYK
y así filmar cada plancha con la zona a colorear.
Una vez que tenemos las planchas por cada color se colocan en la
máquina sobre un rodillo. Por un lado, recibe agua y por el otro tinta. De
esta manera se transfiere la tinta al caucho con la forma de la imagen
para posteriormente transferirla del caucho al papel.
Ventajas
- Reproducción de muy alta calidad de la imagen en el papel.
- Puede utilizarse a parte de los colores CMYK, pantones especiales.
Sistema
Además, de los lacados acrílicos y barnices máquina.
- Tiradas medianas/altas a un coste unitario muy económico.
- Proceso de impresión rápido.
Desventajas
- Todas las reproducciones son iguales.
- Arranque de máquina costoso, por lo que es un sistema de impresión
costosa para tiradas muy pequeñas en contrapartida con la impresión
digital.
- Limitaciones de impresión a soportes en papel.
03
Taller: Offset Alfio
Offset Alfio es un taller de impresión offset ubicado en Av. 24 de
Septiembre 1874, Barrio General Paz.
Fue fundada hace aproximadamente 35 años por Alfio Eusebi, un
inmigrante italiano que aprendio el oficio de muy jóven en otro taller y
comenzó el suyo con apenas una máquina.
En un principio estaban ubicados en el centro de la ciudad y luego se
trasladaron al reconocido Barrio General Paz.
Esta empresa familiar hoy en día esta al mando del Iván Eusebi, hijo del
fundador, y se especializa en la impresión de múltiples trabajos tanto
Relevamiento
para Córdoba como para el resto del país.
Su permanencia en este rubro se debe caracteriza por su amplia
trayectoria y a la calidad y compromiso en sus trabajos.
Equipo de trabajo
El equipo de trabajo está compuesto por 7 personas, cada una
capacitada y con una función específica.
- Alfio, el dueño, se encarga de controlar y organizar el taller.
- Iván, se ocupa de atender y asesorar a los clientes, de tratar con
roveedores, de la impresión de los trabajos, de las máquinas, de la
entrega y envio/retiro de trabajos.
- El Diseñador Gráfico recibe y revisa que los trabajos enviados por los
clientes esten bien. Solo trabaja medio día, por la mañana.
- 4 operarios: uno en la parte de impresión, otro en la parte de termina-
ciones (laminado UV), otro en la parte de troquelado y otro en el área de
guillotinado.
04
Máquinas
Para el proceso de impresión offset cuentan con 5 máquinas, todas
traidas de otros países y en calidad de usadas. 2 de estas, actualmente,
no estan en funcionamiento.
La principal y más utilizada es la Adast Dominant 746 P. De este
modelo hay dos unidades en funcionamiento.
Esta máquina es originaria de República Checa, trabaja a 4 tintas y
alcanza una velocidad máxima de impresión de 4000 a 5000 pliegos por
hora. El tamaño de papel máximo es de 45x64cm y el área máxima de
impresión es de 44x63cm. La trama de puntos es de 155 líneas por
pulgada.
Relevamiento
La menos utilizada es la Roland Rekord. Esta máquina es de origen
alemán y trabaja a 1 tinta. Se usa solo en ocasiones especiales debido a
que realiza impresiones en un tamaño mas amplio que las otras máqui-
nas. El tamaño de papel máximo es de 72x102cm y el área máxima de
impresión es de 71x102cm. La velocidad máxima de impresión es de
10000 pliegos por hora.
Una de las máquinas que no esta en funcionamiento es la Adast
Dominant 725 P. Esta máquina es originaria de República Checa, traba-
ja a 2 tintas y alcanza una velocidad máxima de impresión de 4000 a
5000 pliegos por hora. El tamaño de papel máximo es de 48,5x66cm y el
área máxima de impresión es de 47,5x65cm.
Y por último, esta la Adast Dominant 414. Esta máquina es originaria de
República Checa, trabaja a 1 tinta y alcanza una velocidad máxima de
impresión de 4000 a 5000 pliegos por hora. El tamaño de papel máximo
es de 28x38cm y el área máxima de impresión es de 27x37cm.
05
Adast Dominant 746 P
Relevamiento
Roland Rekord Adast Dominant 725 P
06
Otras máquinas
1. Laminadora UV
2. Troqueladora (2 unidades)
3. Guillotina eléctrica
4. Armadora de revistas
5. Abrochadora
Relevamiento
6. Trazadora
1. 2. 3.
07
Sustratos
Utilizan, principalmente, papel ilustración. También papel obra y papel
autoadhesivo, con un gramaje que va desde 115 a 170 gramos.
Los tamaños de los papeles varian seg{un el trabajo a realizar. El formato
de pliego más empleado es el de 45x64cm, con un área de impresión
máxima de 44x63cm.
Para todo lo que es envases y/o packaging se usa cartulina de base
marrón o blanca con un gramaje que va de 170 a 400 gramos.
Todas los residuos de papel son retirados semanalmente por una
Relevamiento
empresa que se dedica al reciclaje.
Tintas
La marca de tinta que mas utilizan es la de Toyo King. originaria de Brasil,
de origen vegeral, que viene en latas al vacio de 1kg y 2.5kg. Utilizan la
linea Liofit, la cual ha sido especialmente desarrollada para el sistema de
impresión Offset Convencional húmedo, que se destaca por su rápida
absorción en el papel confiriendo excelente secado inicial y rápido
manejo del material impreso, facilitando trabajos como tira-retira,
agregando velocidad en el proceso productivo de la gráfica.
En ocasiones suelen usan otras marcas como Chemline y SunChemical.
08
Flujo de trabajo
Fase de ideación
1. Estratégica: es
2. Creativa: es
Fase de producción creativa
3. Digitalización de originales: es
Relevamiento
4. Producción de imágenes: es
Fase producción industrial
5. Salidas rasterizado: es
6. Pruebas finales: es
7. Planchas impresión: es
8. Manipulados: es
9. Distribución: es
Relevamiento
Relevamiento
Relevamiento
Relevamiento
