UASLP, FACULTAD DEL HÁBITAT, DISEÑO INDUSTRIAL
Dibujo Técnico Digital
III Semestre Agosto-diciembre 2024
Unidad I, II y III

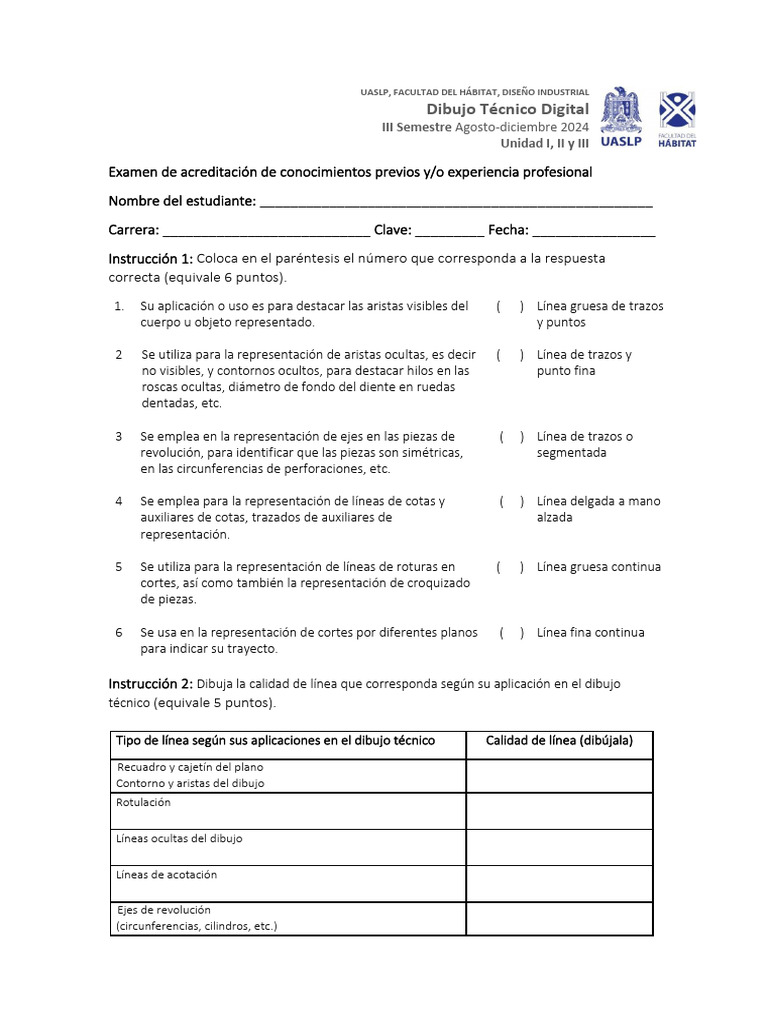

Examen de acreditación de conocimientos previos y/o experiencia profesional
Nombre del estudiante: ___________________________________________________
Carrera: ___________________________ Clave: _________ Fecha: ________________
Instrucción 1: Coloca en el paréntesis el número que corresponda a la respuesta
correcta (equivale 6 puntos).
1. 1.
2. Su aplicación o uso es para destacar las aristas visibles del ( ) Línea gruesa de trazos
cuerpo u objeto representado. y puntos
2 Se utiliza para la representación de aristas ocultas, es decir ( ) Línea de trazos y
no visibles, y contornos ocultos, para destacar hilos en las punto fina
roscas ocultas, diámetro de fondo del diente en ruedas
dentadas, etc.
33. Se emplea en la representación de ejes en las piezas de ( ) Línea de trazos o
revolución, para identificar que las piezas son simétricas, segmentada
en las circunferencias de perforaciones, etc.
4.
45. Se emplea para la representación de líneas de cotas y ( ) Línea delgada a mano
auxiliares de cotas, trazados de auxiliares de alzada
representación.
6.
57. Se utiliza para la representación de líneas de roturas en ( ) Línea gruesa continua
cortes, así como también la representación de croquizado
de piezas.
8.
69. Se usa en la representación de cortes por diferentes planos ( ) Línea fina continua
para indicar su trayecto.
Instrucción 2: Dibuja la calidad de línea que corresponda según su aplicación en el dibujo
técnico (equivale 5 puntos).
Tipo de línea según sus aplicaciones en el dibujo técnico Calidad de línea (dibújala)
Recuadro y cajetín del plano
10. Contorno y aristas del dibujo
11. Rotulación
12. Líneas ocultas del dibujo
13. Líneas de acotación
Ejes de revolución
14. (circunferencias, cilindros, etc.)
Instrucción 3: Subraya la respuesta correcta (equivale 5 puntos).
1. ¿Qué sistema de medidas se utiliza comúnmente en dibujo técnico para expresar
dimensiones en milímetros?
a) Sistema métrico b) Sistema inglés c) Sistema decimal d) Sistema dual
2. Son representación y/o comprobación completa de un objeto para su especificación, costeo
y fabricación.
a) Cortes b) Detalles c) Vistas d) Isométrico
3. Son aquellas vistas que no pertenecen al ortogonal, pero ayudan a representar en la
dimensión real.
a) Medias b) Vistas c) Vistas d) Vistas de
vistas interrumpidas auxiliares detalle
4. Es el espacio informativo reservado para indicar los datos y la información referente al
dibujo.
a) Cuadro de b) Formato c) Diagrama e) Cajetín
especificaciones analítico
5. Son dibujos complementarios a escala mayor que ayudan a comprender mejor el dibujo y
contiene especificaciones.
a) Vistas b) Cortes c) Detalles d) Explosivo
Instrucción 4: Lee con cuidado y realiza lo que se te pide.
1. Con la imagen que se te presenta: dibuja cada una de las vistas que representa el
sistema europeo, escribe el nombre de cada vista y dibuja el símbolo de sistema
(equivale 13 puntos).
Símbolo del sistema europeo
Dibujar y nombrar las vistas
2. Con la imagen que se te presenta: dibuja cada una de las vistas que representa el
sistema americano, escribe el nombre de cada vista y dibuja el símbolo de sistema
(equivale 13 puntos).
Sistema americano
Dibujar y nombrar las vistas
Instrucción 5: En las siguientes imágenes escribe el dato que corresponde a los tipos de
cortes (equivale 4 puntos).
1. Menciona el tipo de corte de las siguientes figuras:
a) _____________________________________
b) _________________________________
c) ____________________________
d) ____________________________
Instrucción 6: Escribe la respuesta correcta (equivale 4 puntos).
1. En la siguiente imagen señala los elementos de acotación.
30
Instrucción 7: Para el ejercicio práctico se deberá traer un pie de rey análogo (no digital) y hojas
blancas, para realizar lo siguiente:
Modelado de la pieza física.
Planos en formato B, generar el cajetín y entregarlos impresos:
1. isométrico, vistas ortogonales.
2. Representar tres tipos de cortes con su respectivo ashurado de acuerdo con el
material de la pieza (puede ser una o dos hojas según la necesidad).
3. Detalles según los requeridos en la pieza (puede ser una o dos hojas según la
necesidad).
4. Explosivo y cuadro de especificaciones.
5. Planos de producción.
6. Plano de armado.
7. Diagrama analítico (de operaciones) del proceso de la pieza en producción.
Criterios para evaluar el ejercicio práctico
Criterios Escala de Calificación
Modelado 20 15 10 5 0
Realiza el modelado del objeto. Sube en la plataforma el archivo de AutoCAD Excelente Bueno Satisfactorio Necesita No
que contiene el modelado. Mejorar entrega
Isométrico 5 3 2 1 0
Presenta como primer plano el isométrico del objeto. Indica los datos Excelente Bueno Satisfactorio Necesita No
correspondientes en el cajetín. El plano contiene la calidad de línea Mejorar entrega
correspondiente al cajetín, borde del plano, objeto y medidas.
Vistas generales 10 5 2 1 0
Contiene las tres vistas del objeto. Indica el nombre de cada vista según el Excelente Bueno Satisfactorio Necesita No
sistema que utilizó. Señala las medidas correspondientes del objeto, tantas Mejorar entrega
medidas generales, en ángulos, radios o diámetros, según sea necesario. Cada
plano contiene el símbolo del sistema. Indica el nombre del proyecto y la lámina.
Datos del estudiante y del profesor. En el plano específica la escala del objeto y
la escala de la hoja. Contiene la secuencia del número de la lámina. Especifica la
unidad de medida y fecha correspondiente. El plano contiene la calidad de línea
correspondiente al cajetín, borde del plano, objeto y medidas.
Cortes 10 5 2 1 0
Realiza los cortes (corte por un solo plano, corte por planos paralelos y el corte Excelente Bueno Satisfactorio Necesita No
local). Indica la letra correspondiente en los cortes. Cada plano contiene el Mejorar entrega
símbolo del sistema. Indica el nombre del proyecto y la lámina. Datos del
estudiante y del profesor. En el plano específica la escala del objeto y la escala
de la hoja. Contiene la secuencia del número de la lámina. Especifica la unidad
de medida y fecha correspondiente. El plano contiene la calidad de línea
correspondiente al cajetín, borde del plano, objeto y medidas.
Detalles 10 5 2 1 0
Indica los detalles necesarios del objeto y especifica las medidas Excelente Bueno Satisfactorio Necesita No
correspondientes. Indica las letras correspondientes del detalle. Cada plano Mejorar entrega
contiene el símbolo del sistema. Indica el nombre del proyecto y la lámina.
Datos del estudiante y del profesor. En el plano específica la escala del objeto y
la escala de la hoja. Contiene la secuencia del número de la lámina. Especifica la
unidad de medida y fecha correspondiente. El plano contiene la calidad de línea
correspondiente al cajetín, borde del plano, objeto y medidas.
Criterios Escala de Calificación
Explosivo y cuadro de especificaciones 10 5 2 1 0
Realiza el explosivo e indica cada parte con su número correspondiente al Excelente Bueno Satisfactorio Necesita No
cuadro de especificaciones. Coloca el cuadro de especificaciones e indica los Mejorar entrega
nombres correspondientes a cada pieza, así como sus observaciones con respecto
a los materiales de cada pieza. Cada plano contiene el símbolo del sistema.
Indica el nombre del proyecto y la lámina. Datos del estudiante y del profesor.
En el plano específica la escala del objeto y la escala de la hoja. Contiene la
secuencia del número de la lámina. Especifica la unidad de medida y fecha
correspondiente. El plano contiene la calidad de línea correspondiente al cajetín,
borde del plano, objeto y medidas.
Planos de producción 20 15 10 5 0
Genera los planos de cada pieza del objeto. Cada plano contiene el símbolo del Excelente Bueno Satisfactorio Necesita No
sistema. Indica el nombre del proyecto y la lámina. Datos del estudiante y del Mejorar entrega
profesor. En el plano específica la escala del objeto. Contiene la secuencia del
número de la lámina. Especifica la unidad de medida y fecha correspondiente. El
plano contiene la calidad de línea correspondiente al cajetín, borde del plano,
objeto y medidas.
Diagrama analítico 15 10 5 1 0
Presenta cada paso del proceso que se emplea para producir la pieza, e indica los Excelente Bueno Satisfactorio Necesita No
símbolos correspondientes y señala los tiempos y traslados que se realizarían Mejorar entrega
para producir la pieza.
Sumatoria total 100
