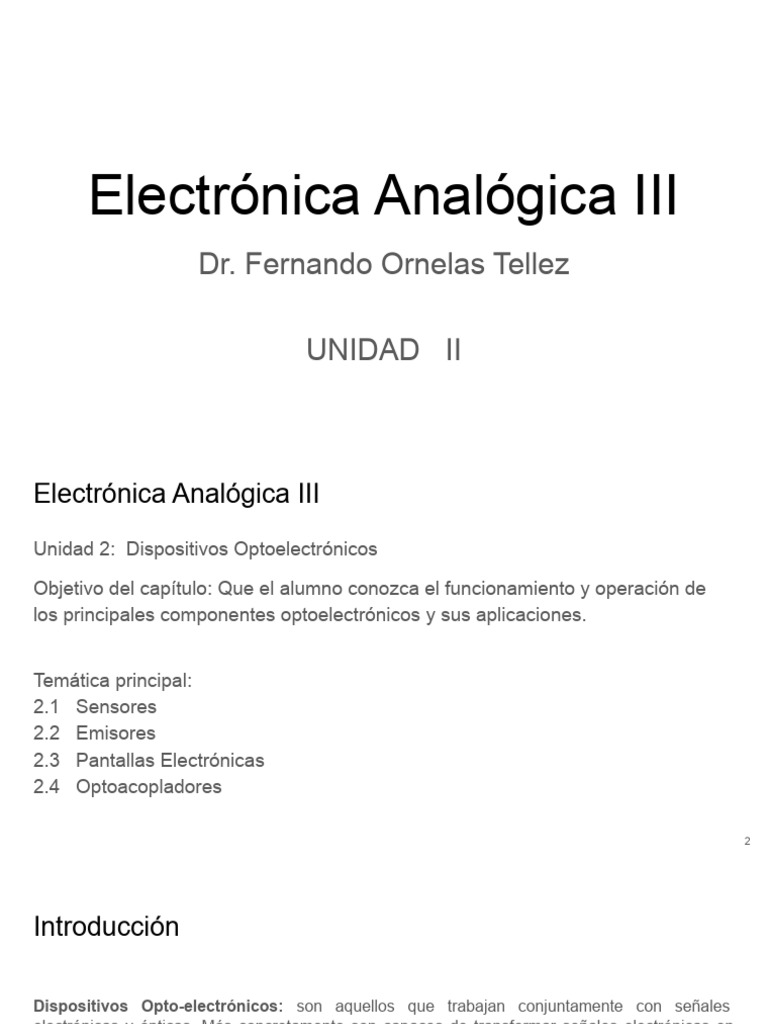

Electrónica Analógica III
Dr. Fernando Ornelas Tellez
UNIDAD II
Electrónica Analógica III
Unidad 2: Dispositivos Optoelectrónicos
Objetivo del capítulo: Que el alumno conozca el funcionamiento y operación de
los principales componentes optoelectrónicos y sus aplicaciones.
Temática principal:
2.1 Sensores
2.2 Emisores
2.3 Pantallas Electrónicas
2.4 Optoacopladores
2
Introducción
Dispositivos Opto-electrónicos: son aquellos que trabajan conjuntamente con señales
electrónicas y ópticas. Más concretamente son capaces de transformar señales electrónicas en
ópticas, y viceversa.
➔ Una lámpara transforma una señal eléctrica o electrónica en luz, es decir, transforman
electrones en fotones.
➔ Por otro lado, una célula solar hace la función contraria, es decir, transforma fotones en
electrones.
3
Introducción
Fotón: Es la partícula elemental que compone la luz. Los fotones son las partículas
portadoras de las formas de radiación electromagnética. En ellas se incluyen los rayos
X, los rayos gamma, la luz ultravioleta, la luz infrarroja, la luz visible, las microondas y
las ondas de radio.
Si una partícula con carga eléctrica es acelerada, se emiten estas partículas elementales
(fotones). No tienen masa ni carga eléctrica. La energía del Fotón no puede
incrementarse o disminuirse, solo se mantiene o se cede a otra partícula.
Radiación: Es la propagación de energía en forma de ondas electromagnéticas o
partículas subatómicas a través del vacío o de un medio material.
Radiación Electromagnética: Es un tipo de campo electromagnético variable, es decir,
una combinación de campos eléctricos y magnéticos oscilantes, que se propagan a
través del espacio transportando energía de un lugar a otro. Es generada por fuentes
como: cargas aceleradas, corrientes variables en antenas, etc.
4
Introducción
Radiación Electromagnética: son aquellos procesos en los que se emite
energía bajo la forma de ondas o partículas, y pueden propagarse tanto a través
de un medio material como en el vacío.
Se diferencian unas de otras en el valor de su frecuencia. Cuanto mayor es la
frecuencia de una radiación, mayor es su energía.
5
Introducción
La luz está compuesta por paquetes de ondas individuales, llamados fotones,
cada uno de los cuales tiene una energía determinada. La identidad de cada uno
de estos paquetes viene dada por su energía, calculada por
donde h es la constante de Plank y v es la frecuencia de vibración.
La luz viaja en el vacío a una velocidad de c=3x10^8 m/s y h = 6.626 × 10^-34
julios·s. La longitud de onda de un determinado tipo de luz viene dado por
6
Introducción
Descripción en:
Energía
Descripción en: nm
Descripción en: Hz
El electronvoltio (eV) es una unidad de energía que representa la
variación de energía que experimenta un electrón al moverse desde
un punto de potencial Va hasta un punto de potencial Vb, cuando
−19 7
Vba = Vb-Va = 1 V. Su valor es 1.602 176 634 × 10 J.
Introducción
El rango de energías interesante desde el punto de vista de los dispositivos optoelectrónicos va a estar
entre el infrarrojo medio y el ultravioleta cercano, es decir, cercano a la luz visible.
Dispositivos Sensores: Los que convertirán una señal óptica (luz) en una señal electrónica.
● Fotorresistencias
● Fotodiodos
● Fototransistores
● Células Solares
Dispositivos Emisores: son los que convierten la energía de los electrones para emitir fotones (luz).
● LED
● Láseres
● Lámparas
8
2.1 Sensores
2.1.1 Efecto Fotoeléctrico
Albert Einstein obtuvo el Nobel de Física por descubrir el efecto fotoeléctrico producido por la radiación
electromagnética.
El experimento de Einstein:
Los fotones inciden sobre un fotocátodo (inmerso en una cápsula al vacío), su energía libera electrones que son
acelerados por el campo eléctrico hasta el ánodo, generando una fotocorriente. Este efecto sucede sólo cuando la
energía de los fotones supera la energía de ionización del material que compone el fotocátodo.
Ionización: es el proceso mediante el cual un átomo o una molécula adquiere una carga negativa o positiva al ganar o perder
electrones.
9
2.1 Sensores
2.1.1 Efecto Fotoeléctrico
El experimento consistía en iluminar el fotocátodo con una luz de una longitud de onda (o frecuencia, o
energía), para comprobar lo que ocurría al incrementar la intensidad de esta luz (incremento del número
de fotones).
Se observó que el incremento de intensidad de la luz producía un incremento de la corriente, entre el
fotocátodo y el electrodo, sólo si la energía de cada fotón individual era suficiente para extraer un
electrón. 10
2.1 Sensores
2.1.1 Efecto Fotoeléctrico
¿Qué sucede cuando un fotón interacciona con una partícula?
Al chocar el fotón con la partícula le cede su energía. Si esta energía es suficiente para modificar su
estado, éste cambiará. Pongamos el ejemplo más simple, el electrón de un átomo de hidrógeno.
El estado de mínima energía para el electrón se
encuentra en el orbital más cercano al núcleo. Para
pasar a un orbital superior, necesita un aporte de
energía igual o mayor a la diferencia entre los niveles.
Con cierta energía el electrón saltará desde el primer
orbital al segundo, y liberará la energía que le sobra,
mediante la emisión de un nuevo fotón (luz).
11
2.1 Sensores
2.1.1 Efecto Fotoeléctrico
¿Qué es entonces un fotocátodo?
Es un material (en un principio podría ser cualquiera) que
al incidir sobre éste un fotón, se libera un electrón gracias
a la energía aportada, contribuyéndose a la generación de
una señal eléctrica.
Quanto: es la menor cantidad de energía que puede
transmitirse en cualquier longitud de onda. La
radiación electromagnética se emite en unidades
discretas (pareciese continuo) de energía
denominadas Quantos. La luz se traslada por el
espacio en forma de cuantos, nombrandolo fotón.
12
2.1 Sensores
Conductividad Eléctrica
Conductividad: indica la capacidad de un material para conducir corriente eléctrica, cuanto mayor sea
este parámetro, mayor será el flujo de corriente para la misma diferencia de potencial.
Si se aplica un Campo Eléctrico (mediante
una diferencia de potencial), en las
terminales de un material conductor,
aparecerá un flujo cargas (corriente
eléctrica), cuya magnitud dependerá de la
conductividad.
13
2.1 Sensores
Conductividad Eléctrica
Los materiales Metálicos tienen un gran número de electrones, lo que facilita el flujo de corriente.
Conductividad en Semiconductores, SILICIO (Si): tiene 4 electrones en la última capa. A diferencia de
los metales, donde con poca energía se genera movimiento de electrones, los materiales
semiconductores requieren de energía adicional para lograr la conducción de corriente eléctrica.
Fotoconductividad: Al incidir Fotones sobre un material, se generarán pares Electrón-Hueco,
aumentando la conductividad del material (disminución de la Resistencia). Ejemplo: Fotorresistencia.
14
2.1 Fotorresistencias
Las fotorresistencias son fotorreceptores con un tiempo de respuesta lento (décimas de segundo),
mientras que, p.e., en fibras ópticas es del orden de los nanosegundos.
El material que se usa como fotorresistencia es principalmente el Sulfuro de Cadmio (CdS). Los
parámetros que se utilizan para definirla son los siguientes:
- Variación de resistencia con la iluminación. (1 fc = 1 lumen/pie^2)
- Tiempo de respuesta
- Respuesta espectral
15
2.1 Fotorresistencias
Aplicación: Oscilador de frecuencia dependiente de la luz
Rf, R1 y Vref definen el umbral
- Báscula Schmitt-Trigger
( circuito comparador especial Frec_osc = k Luz
con hystéresis )
- Circuito Integrador:
- Si la resistencia Rin la sustituimos por una fotorresistencia, el periodo
de oscilación dependerá directamente del flujo luminoso. (Vref=0)
16
2.1 Fotorresistencias
Aplicación: Interruptor automático usando una fotorresistencia
17
2.1.3 Fotodiodo
Un fotodiodo es un semiconductor construido con una unión PN, sensible a la
incidencia de la luz visible o infrarroja.
Para que su funcionamiento sea correcto, se polariza inversamente, con lo que se
producirá una cierta circulación de corriente inversa proporcional a la luz, efecto
que puede ser utilizado para medir intensidad luminosa.
Debido a su construcción, los fotodiodos se comportan como células fotovoltaicas,
es decir, cuando hay luz y en ausencia de una fuente exterior de energía, generan
una corriente muy pequeña con el positivo en el ánodo y el negativo en el cátodo.
18
2.1.3 Fotodiodo
Si el fotodiodo es polarizado en directa, la luz que incide no tendría efecto sobre
él y se comportaría como un diodo semiconductor normal.
La mayoría de los fotodiodos vienen equipados con un lente que concentra la
cantidad de luz que lo incide, de manera que su reacción a la luz sea más
evidente.
Operación como Celda PV (con luz se genera un voltaje) Sensor de Intensidad luminosa
19
2.1.3 Fotodiodo
A diferencia del LDR o fotorresistencia, el fotodiodo responde a los cambios de
iluminación con mucha más velocidad, y puede utilizarse en circuitos con tiempo
de respuesta más pequeño.
20
2.1 Fotodiodo
Aplicación:
21
2.1 Fototransistor
El fototransistor sigue el mismo principio de funcionamiento de la fotorresistencia o del fotodiodo, su
peculiaridad consiste en su amplificación de señal debido al efecto transistor. La foto-generación de
portadores se realiza en la base.
22
2.1 Fototransistor
Lo que define las propiedades de sensibilidad al espectro de un fotodiodo (o de un fototransistor)
es el material semiconductor que se emplea en la construcción.
Aplicaciones:
- Conmutadores ópticos
- Transmisión de datos
- Sensores de lluvia en automóviles o encendido de luces de forma automática en túneles
23
2.1 Fototransistor
Aplicación:
24
2.1 Comparación entre los dispositivos sensores
25
2.1 Circuitos Integrados Optoelectrónicos: TSL 220 (Light
to Frequency Converter - señal cuadrada de salida)
26
2.3 Emisores
27
2.2 Emisores
La absorción de un fotón en un fotodiodo ocurre cuando la energía del fotón se utiliza para generar un par
electrón-hueco (Fig. a)
Por otra parte, la emisión de un fotón (luz) en un semiconductor se produce cuando un electrón se
recombina con un hueco, el fotón emitido tendrá la energía resultante de la diferencia entre los niveles
inicial y final del electrón (Fig. b).
banda cond.
banda valen.
Fotodiodo Emisor 28
2.2 Emisores
Para que un electrón se encuentre con un hueco, se deben tener electrones en la banda de conducción y
huecos en la banda de valencia.
Se considerarán emisores optoelectrónicos aquellos que son capaces de convertir energía eléctrica en
luz, entre ellos, los emisores electroluminiscentes (LED’s) y láseres.
banda cond.
banda valen.
Fotodiodo Emisor
29
2.2 Emisores
Características técnicas de un Emisor
- Potencia óptima y espectro de emisión
- Características tensión-corriente
- Influencia de la Temperatura
En la Figura se puede ver el espectro de emisión de cinco LEDs distintos. De menor a mayor
longitud de onda, se tiene un LED azul, verde (HLMP3950), amarillo (HLMP3850), rojo (HLMP3750)
e infrarrojo (GL480).
30
2.2 Emisores
Características técnicas de un Emisor
Emisión en función de la excitación
31
2.2 Emisores
Aplicaciones de los LEDs
Control de corriente en LEDs
Calcular I_led ??? 32
2.3 Láser
En los fotones emitidos en un LED no hay ninguna relación entre ellos. Cada uno se emite sin correlación
alguna con los parámetros de los otros. Cada uno tiene su energía, dirección, sentido y su fase.
Por su parte, en un láser se tendrá emisión coherente, y en la emisión de fotones se tiene una
correlación muy fuerte con los demás (dirección, sentido y fase). Lo anterior debido al efecto nombrado
emisión estimulada, descubierto por A. Einstein, que consiste en que un fotón estimula a un electrón
situado en la banda de conducción, para que se recombine con un hueco emitiendo un fotón con la
misma energía, dirección, sentido y fase que el fotón que lo estimulo.
33
2.3 Láser
Características eléctricas y ópticas del Láser
34
2.4 Optoacopladores
35
2.4 Optoacopladores
Los elementos por separado de emisores y receptores de luz estudiados, pueden
trabajar conjuntamente, siempre que sus longitudes de onda sean semejantes,
pero en general es difícil el ajuste de la distancia, directividad, etc.
Por lo anterior, existen módulos integrados y ajustados perfectamente. Formados
por un elemento emisor, que generalmente es un Led de infrarrojos y un receptor,
que puede ser un fotodiodo, fototransistor, fototiristor o fotodárlington,
Denominándose optoacopladores.
36
2.4 Optoacopladores
Optoacoplador: es un elemento que posee un emisor (LED) y un receptor,
almacenando ambos dispositivos en el mismo cuerpo, sin embargo están aislados
eléctricamente, evitando fallas por descargas o cortocircuitos accidentales.
Las características eléctricas dependen del modelo y el uso, además el tamaño
es un factor a considerar al montar en un circuito o estación de control.
37
2.4 Optoacopladores
Son un medio muy bueno para transmitir información entre dos circuitos aislados.
Es una especie de interruptor fotoeléctrico. El funcionamiento es similar al de un
relevador, con las ventajas de eliminar los contactos físicos y movimientos
mecánicos.
Características:
- Entrada - Salida eléctricamente aislada
- Por el aislamiento, evita bucles de tierra
- Reducción de tamaño y peso
- Fiables, de alta sensibilidad y velocidad
- Son Relés de Estado Sólido unidireccionales
- Fáciles de usar con dispositivos digitales (uC, PC, etc.)
- Aplicaciones en CC y CA (opto-tiristores, opto-triacs)
38
2.4 Optoacopladores
Son un medio adecuado para transmitir información entre dos circuitos aislados.
Es una forma de interruptor fotoeléctrico. El funcionamiento es similar al de un
relevador, con las ventajas de eliminar contactos físicos y movimientos
mecánicos.
Características eléctricas:
- Aislamiento de alto voltaje (TIL1027, 1 kV, 10E12 ohms)
- Aislamiento de ruido al 99 %.
- Pueden poseer ganancia de corriente (TIL103), ó razón de transferencia de
corriente (CTR).
39
2.3 Optoacopladores
Aplicaciones:
TRIAC (Triodo para Corriente Alterna, bidireccional)
40
2.3 Optoacopladores
Aplicaciones:
UPS basada en opto TLP5751
41
