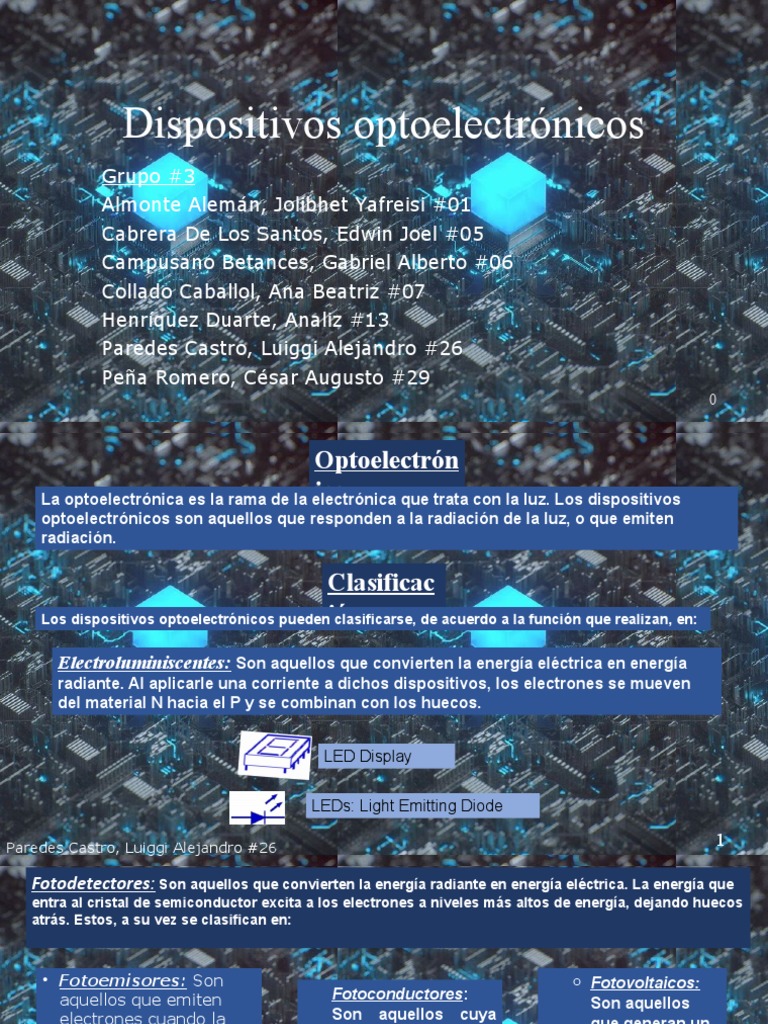

Dispositivos optoelectrónicos
Grupo #3
Almonte Alemán, Jolibhet Yafreisi #01
Cabrera De Los Santos, Edwin Joel #05
Campusano Betances, Gabriel Alberto #06
Collado Caballol, Ana Beatriz #07
Henríquez Duarte, Analiz #13
Paredes Castro, Luiggi Alejandro #26
Peña Romero, César Augusto #29
0
Optoelectrón
ica
La optoelectrónica es la rama de la electrónica que trata con la luz. Los dispositivos
optoelectrónicos son aquellos que responden a la radiación de la luz, o que emiten
radiación.
Clasificac
Los dispositivos optoelectrónicos puedenión
clasificarse, de acuerdo a la función que realizan, en:
Electroluminiscentes: Son aquellos que convierten la energía eléctrica en energía
radiante. Al aplicarle una corriente a dichos dispositivos, los electrones se mueven
del material N hacia el P y se combinan con los huecos.
LED Display
LEDs: Light Emitting Diode
Paredes Castro, Luiggi Alejandro #26 1
Fotodetectores: Son aquellos que convierten la energía radiante en energía eléctrica. La energía que
entra al cristal de semiconductor excita a los electrones a niveles más altos de energía, dejando huecos
atrás. Estos, a su vez se clasifican en:
• Fotoemisores: Son o Fotovoltaicos:
aquellos que emiten Fotoconductores:
Son aquellos
electrones cuando la Son aquellos cuya
que generan un
energía radiante incide conductividad
voltaje al
sobre el material semi- eléctrica es afectada
exponerse a la
conductor. Algunos son: por la incidencia de
energía radiante.
la energía radiante.
Fotorresistencia
Fototransistor Fotocelda
Fotodiodo
Paredes Castro, Luiggi Alejandro #26 2
Fotodiodo
Es un diodo en el cual la energía lumínica a la que se encuentra
sometido puede provocar variaciones en la corriente eléctrica.
Fotodiodo y símbolo.
Características
Suelen estar compuestos de silicio, sensible a la luz visible; germanio para luz infrarroja, o
de cualquier otro material semiconductor.
El fotodiodo responde a los cambios de oscuridad a iluminación y viceversa con mucha
velocidad.
Puede utilizarse en circuitos con tiempo de respuesta más pequeño.
Cabrera De Los Santos, Edwin Joel #05
3
Tipo
s
Fotodiodo PIN: Es una estructura de tres capas, siendo la intermedia
semiconductor intrínseco, y las externas, una de tipo P y la otra tipo N.
Capas de un fotodiodo PIN
Fotodiodos de avalancha (APDs): Son aquellos que trabajan con voltajes
inversos mayores.
En estos un único fotón produce un par electrón-hueco, que acelerado mediante un
campo eléctrico intenso genera otros nuevos pares a través de ionización por impacto.
Cabrera De Los Santos, Edwin Joel #05 4
Funcionamiento
Los diodos tienen un sentido normal de circulación de corriente, que se llama
polarización directa. En ese sentido el diodo deja pasar la corriente eléctrica y
prácticamente no lo permite en el inverso.
Curva
5
Cabrera De Los Santos, Edwin Joel #05
Fototransistor
Es un transistor que es activado por la incidencia
de la luz en la región de base.
Fototransistor y símbolo.
6
Almonte Alemán, Jolibhet Yafreisi #01
Características
El fototransistor no es muy diferente a un transistor normal, es decir, está compuesto por el mismo
material semiconductor, tienen dos junturas y las mismas tres conexiones externas: colector, base y
emisor.
Puede funcionar como:
Como transistor normal con la corriente de base Ib (modo común).
Como fototransistor, cuando la luz que incide en este elemento hace las veces de corriente de base.
Ip (modo de iluminación).
En su cápsula posee una ventana, o es totalmente transparente, para dejar que la luz ingrese hasta
las junturas de la pastilla semiconductora y produzca el efecto fotoeléctrico.
7
Almonte Alemán, Jolibhet Yafreisi #01
Funcionamiento
Su construcción es similar a la de los transistores convencionales, excepto
que la superficie superior se expone a la luz a través de una ventana o
lente.
Los fotones incidentes generan pares electrón-hueco en la proximidad de la
gran unión CB. Las tensiones de polarización inversa de la unión CB, llevan
los huecos a la superficie de la base y los electrones al colector.
Almonte Alemán, Jolibhet Yafreisi #01 8
Curva
Esta curva dice que a mayor cantidad de luz que
incida en la zona de base, mayor corriente será
producida, y viceversa.
9
Almonte Alemán, Jolibhet Yafreisi #01
Circuito de ejemplo
En este circuito se activa el relé sin necesidad de Q1,
porque Q2 se encuentra saturado. Cuando Q1 recibe luz,
este se satura haciendo que aparezca el negativo en la
base de Q2, provocando que este se ponga en zona de
corte y se apague el relé.
Almonte Alemán, Jolibhet Yafreisi #01 10
LDR
Un fotorresistor o fotorresistencia es un
componente electrónico cuya resistencia disminuye con el
aumento de intensidad de luz incidente.
Sus siglas, LDR, se originan de su nombre en inglés light-
dependent resistor (resistencia dependiente de la luz, en
español).
Fotorresistor
Henríquez Duarte, Analiz #13 11
Características
Los materiales que intervienen en su construcción son Sulfuro
de Cadmio, utilizado como elemento sensible a las
radiaciones visibles y sulfuro de plomo para las radiaciones
infrarrojas.
Una célula simple de Cd-S puede tener una amplia gama de
resistencia de cerca de 600 ohmios en luz brillante a 1 o 2
MΩ en oscuridad.
Partes de una LDR.
12
Henríquez Duarte, Analiz #13
Funcionamiento
Su funcionamiento se basa en el efecto fotoeléctrico. Si la luz que incide en el dispositivo es de
alta frecuencia, los fotones son absorbidos por las elasticidades del semiconductor. Esto da a los
electrones la suficiente energía para saltar la banda de conducción.
Curva
Henríquez Duarte, Analiz #13 13
Circuito básico
Cuando la LDR recibe luz, disminuye su resistencia (tendrá un valor comprendido entre varios cientos de
ohmios y algún KW), por lo que en la R1 habrá una caída de tensión suficiente como para hacer que circule
corriente por la base del transistor, se sature y se encienda el LED. Cuando la luz disminuye, la resistencia
de la LDR aumenta; en estas condiciones toda la tensión estará prácticamente en a LDR y casi nada en R1
con lo que no circulará suficiente corriente por a base del transistor y éste permanecerá en corte y el diodo
LED apagado.
Henríquez Duarte, Analiz #13 14
Fibra óptica
Es una fibra flexible, transparente hecha al embutir o
extruir vidrio (sílice) o plástico en un diámetro
ligeramente más grueso que el de un pelo humano.
Collado Caballol, Ana Beatriz #07 15
Características
Cada filamento consta de un núcleo central de plástico o cristal (óxido
de silicio y germanio) con un alto índice de refracción, rodeado de una
capa de un material similar con un índice de refracción ligeramente
menor (plástico).
En el interior de una fibra óptica, la luz se va reflejando contra las
paredes en ángulos muy abiertos, de tal forma que prácticamente
avanza por su centro. De este modo, se pueden guiar las señales
luminosas sin pérdidas por largas distancias.
Núcleo y revestimiento de una fibra óptica.
Collado Caballol, Ana Beatriz #07 16
Funcionamiento
Su funcionamiento se basa en transmitir por el núcleo de
la fibra un haz de luz que se refleje en el revestimiento y
se siga propagando. Esto se consigue si el índice de
refracción del núcleo es mayor al índice de refracción del
revestimiento, y también si el ángulo de incidencia es
superior al ángulo limite.
Representación de dos rayos de luz
propagándose en el interior de una fibra
Collado Caballol, Ana Beatriz #07 óptica. 17
Atenuación
Significa la disminución de la potencia óptica. La atenuación puede ser
causada por varios factores que se clasifican en:
Atenuación intrínseca: Ocurre debido a algo interno o inherente a la fibra, y
está causado por las impurezas del vidrio durante el proceso de fabricación.
Atenuación extrínseca: Este tipo de atenuación puede ser causada por dos
mecanismos externos: macrodoblado y microdoblado. Ambos causan una
reducción de la potencia óptica.
Collado Caballol, Ana Beatriz #07 18
Tipos
Fibra monomodo: Puede retener la fidelidad de
cada pulso de luz a grandes distancias sin la
dispersión causada por los múltiples modos.
Fibra multimodo: Es aquella en la que los
haces de luz pueden circular por más de un
modo o camino.
19
Collado Caballol, Ana Beatriz #07
Circuito de aplicación
En este se muestra un sistema de comunicaciones
en que tenemos un transmisor que codifica la
información (voz, datos, imagen, etc.) y la
convierte en luz, para ser enviada por la fibra
óptica hasta un receptor.
El receptor convierte la luz en información
electrónica que entonces es procesada y
nuevamente convertida en sonido, imagen, datos
para una impresora, etc.
Collado Caballol, Ana Beatriz #07 19
Optoacoplador
• Un optoacoplador es un dispositivo de emisión y recepción que
funciona como un interruptor activado mediante luz.
Símbolo
Campusano Betances, Gabriel Alberto #06 20
Características
• En este dispositivo semiconductor,
se combina un fotoemisor y un
fotorreceptor, cuya conexión entre
ambos es óptica.
• Estos elementos se encuentran
dentro de un encapsulado que por
lo general es del tipo DIP. Pines de un optoacoplador
• Se suelen utilizar para aislar
eléctricamente a dispositivos muy
sensibles.
Campusano Betances, Gabriel Alberto #06 21
Funcionamiento
• El optoacoplador convierte una señal eléctrica en luz para luego
volver a convertir esta señal de luz en una señal eléctrica.
Circuito de ejemplo
Cuando se cierra el interruptor S1, la tensión de la fuente de la
izquierda y la resistencia en serie establecen una corriente en el LED
emisor. Si dicha corriente proporciona un nivel de luz adecuado, al
incidir sobre el fototransistor lo saturará, generando una corriente en
R2.
Peña Romero, César Augusto #29 22
Usos
• Además de para aislar circuitos, se pueden utilizar Optoacopladores
para:
• Interfaces en circuitos lógicos.
• Interfaces entre señales de corriente alterna y circuitos lógicos.
• En sistemas de recepción (telefonía).
• Control de potencia.
• A modo de relé, etc.
Campusano Betances, Gabriel Alberto #06 24
