MEDIO 027 - CID 0271 - FMI 05 (RENR8035)

SMCS -7407 i05539646

Condiciones que generan este código:

PSP
202 -000A
15: 4/05/1 2666
1
RE 4:46- 7
N 0
©2 R 803 5:00
024 5
Cat
erp
illa
r In
c.

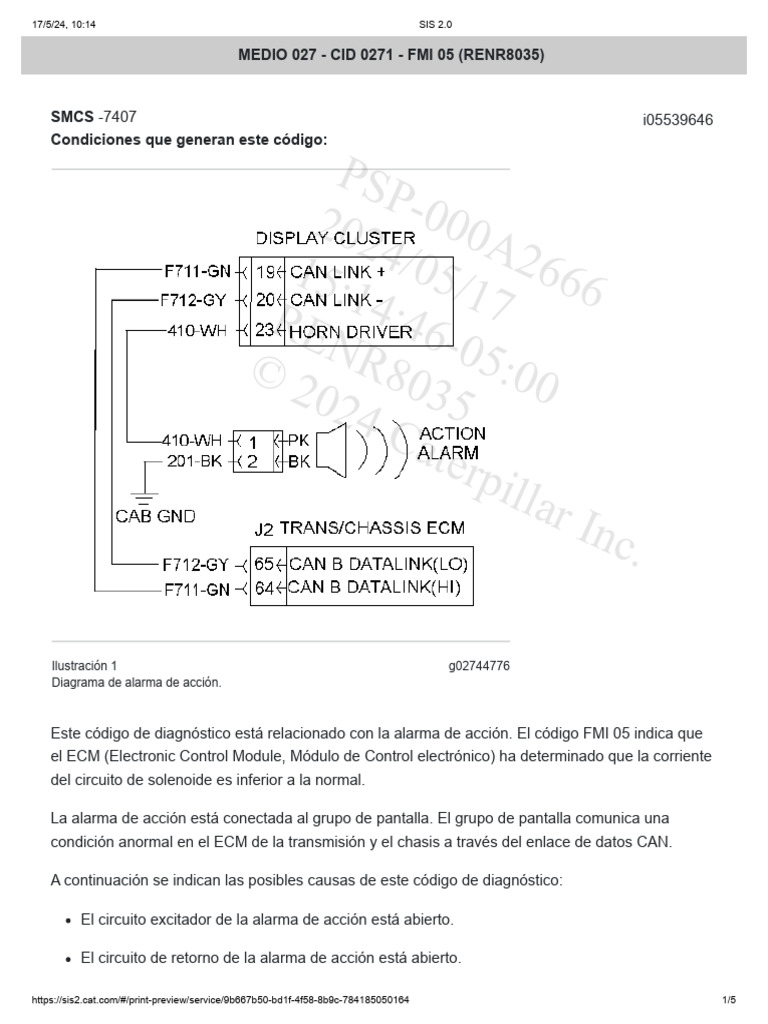

Ilustración 1 g02744776
Diagrama de alarma de acción.

Este código de diagnóstico está relacionado con la alarma de acción. El código FMI 05 indica que
el ECM (Electronic Control Module, Módulo de Control electrónico) ha determinado que la corriente
del circuito de solenoide es inferior a la normal.

La alarma de acción está conectada al grupo de pantalla. El grupo de pantalla comunica una
condición anormal en el ECM de la transmisión y el chasis a través del enlace de datos CAN.

A continuación se indican las posibles causas de este código de diagnóstico:

El circuito excitador de la alarma de acción está abierto.

El circuito de retorno de la alarma de acción está abierto.

https://sis2.cat.com/#/print-preview/service/9b667b50-bd1f-4f58-8b9c-784185050164 1/5
17/5/24, 10:14 SIS 2.0

Ha fallado la alarma de acción.

El ECM ha fallado. Esta condición es poco probable.

Nota: El siguiente procedimiento de prueba puede generar otros códigos de diagnóstico. Omita
estos códigos de diagnóstico generados y bórrelos cuando se haya corregido el código de
diagnóstico original. Asegúrese de que el código de diagnóstico CID 0271 FMI 05 esté activo
antes de realizar este procedimiento.

Nota: Utilice un multímetro digital para efectuar las mediciones en este procedimiento.

Respuesta del sistema:

Cuando este código de diagnóstico esté activo, se producirá una advertencia de nivel 1.

Paso de prueba 1. COMPRUEBE EL ESTADO DEL CÓDIGO DE DIAGNÓSTICO

A. Inspeccione los conectores de mazo de cables. Limpie los contactos de los conectores del
mazo de cables. Revise los cables para ver si el aislamiento está dañado a causa del calor
excesivo, la corrosión o el desgaste por fricción.

B. Realice una prueba de tracción de 45 N (10 lb) en cada uno de los cables asociados con el
circuito.

C. Vuelva a conectar todos los conectores de mazo de cables y asegúrese de queden

completamente asentados y bloqueados.

D. Gire el interruptor de desconexión y el interruptor de llave de arranque a la posición

CONECTADA.

E. Opera la máquina.

F. Revise el estado del código CID 0271 FMI 05.

Resultado esperado:

El código CID 0271 FMI 05 está activo.

Resultados:

SÍ - El código CID 0271 FMI 05 está activo. No se ha corregido el código de diagnóstico.

Continúe con el Paso de prueba 2.

NO - El código CID 0271 FMI 05 no está activo. El código de diagnóstico no existe en este
momento.

https://sis2.cat.com/#/print-preview/service/9b667b50-bd1f-4f58-8b9c-784185050164 2/5
17/5/24, 10:14 SIS 2.0

Reparación: El código de diagnóstico inicial fue causado probablemente por una mala
conexión en uno de los conectores desconectado y vuelto a conectar. Reanude la operación
normal de la máquina.

DETENGAR

Paso de prueba 2. REVISE LA ALARMA DE ACCIÓN.

A. Gire el interruptor de desconexión y el interruptor de llave de arranque a la posición

CONECTADA. No arranque el motor.

B. Desconecte la alarma de acción del mazo de cables de la máquina.

C. En el conector del mazo de cables de la máquina de la alarma de acción, coloque un puente

de cable desde el contacto 1 (cable 410-WH) hasta el contacto 2 (cable 201-BK).

D. Compruebe el estado del código CID 0271 FMI 05.

Resultado esperado:

El código de diagnóstico está activo. Después, el código de diagnóstico no está activo cuando se
quita el cable puente.

Resultados:

SÍ - El código de diagnóstico no está activo cuando se instala el cable puente. La alarma de

acción es la causa del problema.
Reparación: Reemplace la alarma de acción. Verifique que se haya solucionado el problema.

DETENGAR

NO - El código de diagnóstico "FMI 05" todavía está activo. El estado no cambió cuando se
instaló el cable puente.
Reparación: La alarma de acción no es la causa del problema.

Continúe con el Paso de prueba 3.

Paso de prueba 3. REVISE SI EL MAZO DE CABLES TIENE UN CIRCUITO ABIERTO

A. Coloque el interruptor de llave de arranque y el interruptor de desconexión en la posición

DESCONECTADA.

B. Desconecte el conector del mazo de cables de la máquina del módulo del grupo de
instrumentos.

C. El puente del cable instalado en el paso de prueba anterior permanece en posición.

https://sis2.cat.com/#/print-preview/service/9b667b50-bd1f-4f58-8b9c-784185050164 3/5
17/5/24, 10:14 SIS 2.0

D. En el conector del mazo de cables de la máquina para el grupo de pantalla, mida la resistencia
desde el contacto excitador 23 (cable 410-WH) a la conexión a tierra del bastidor.

Resultado esperado:

La resistencia es inferior a 5,0 ohmios.

Resultados:

CORRECTO - La resistencia es inferior a 5,0 ohmios. El mazo de cables de la máquina está

correcto.
Reparación: Compruebe nuevamente el circuito. Utilice la herramienta de servicio Técnico
Electrónico (ET) de Caterpillar, si está disponible, para realizar una "prueba de agitación" en el
mazo de cables de la máquina. Esta prueba de agitación puede detectar circuitos abiertos o
cortocircuitos intermitentes en el mazo de cables de la máquina. Si no se puede encontrar la
causa del problema, reemplace la alarma de acción. Si el problema persiste después del
reemplazo de la alarma de acción, el grupo de pantalla puede estar defectuoso. Si no se
encuentra la causa del problema, comuníquese con el comunicador técnico de su distribuidor
para realizar una posible consulta a Caterpillar. Esta consulta puede reducir considerablemente
el tiempo de reparación. Es poco probable que el grupo de pantalla haya fallado. Salga de este
procedimiento y repítalo. Además, vuelva a controlar si se enciende el indicador de código de
diagnóstico para este código de diagnóstico. Si no se encuentra la causa del código de
diagnóstico, reemplace el grupo de pantalla. Consulte Pruebas y Ajustes, RENR8036,
"Sistema Monitor", "Módulo - Reemplazar".

DETENGAR

INCORRECTO - La resistencia es superior a 5 ohmios. La medición de resistencia no es

correcta. Hay un circuito abierto o una mala conexión en el mazo de cables de la máquina.
Reparación: Una medición de resistencia superior a 5,0 ohmios, pero inferior a 5.000 ohmios
puede indicar un problema con uno de los conectores del mazo de cables en el circuito. Un
conector puede estar flojo o corroído. Consulte el Diagrama del sistema eléctrico completo.
Inspeccione los conectores comprendidos en el circuito. Asegúrese de que todos los
conectores estén limpios, sujetos y en buenas condiciones. Repare o reemplace el mazo de
cables de la máquina. Para las mediciones por encima de 5.000 ohmios, hay un circuito abierto
en el cable 410-WH o en el cable de conexión a tierra 201-BK del mazo de cables de la
máquina. Repare o reemplace el mazo de cables de la máquina.

DETENGAR
