MEDIO 027 - CID 0096 - FMI 03 (RENR8035)

SMCS -1273 i05539408

Condiciones que generan este código:

PSP
202 -000A
14: 4/05/1 2666
4
RE 5:33- 7
N 0
©2 R 803 5:00
024 5
Cat
erp
illa
r In
c.

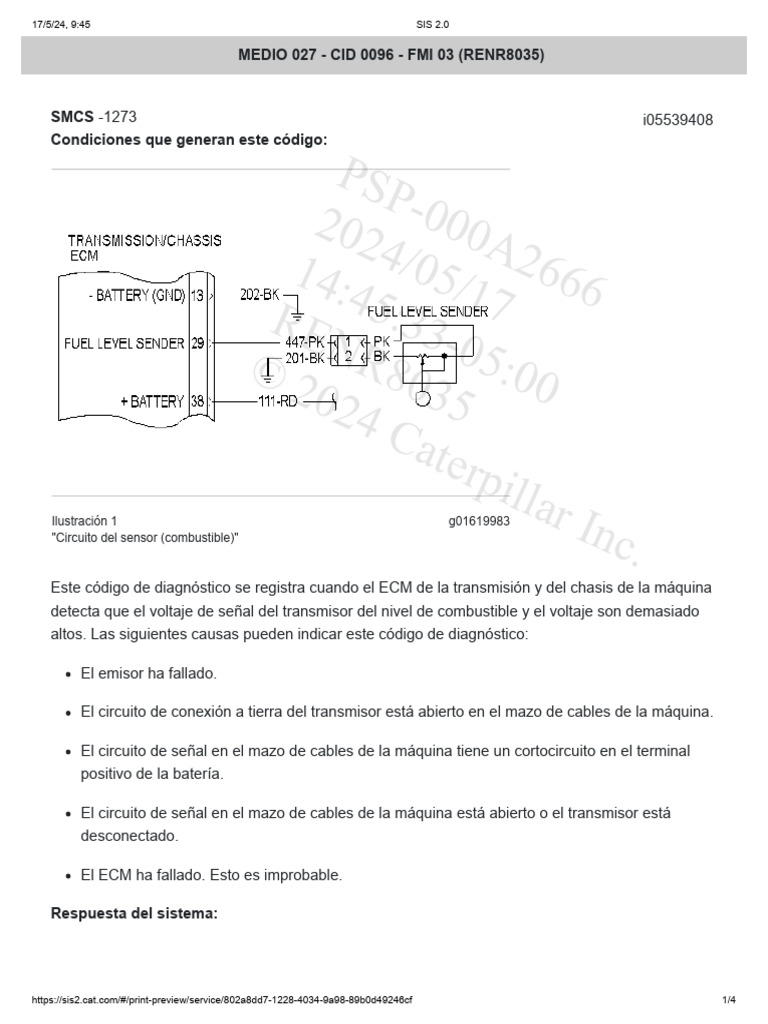

Ilustración 1 g01619983
"Circuito del sensor (combustible)"

Este código de diagnóstico se registra cuando el ECM de la transmisión y del chasis de la máquina
detecta que el voltaje de señal del transmisor del nivel de combustible y el voltaje son demasiado
altos. Las siguientes causas pueden indicar este código de diagnóstico:

El emisor ha fallado.

El circuito de conexión a tierra del transmisor está abierto en el mazo de cables de la máquina.

El circuito de señal en el mazo de cables de la máquina tiene un cortocircuito en el terminal

positivo de la batería.

El circuito de señal en el mazo de cables de la máquina está abierto o el transmisor está

desconectado.

El ECM ha fallado. Esto es improbable.

Respuesta del sistema:

https://sis2.cat.com/#/print-preview/service/802a8dd7-1228-4034-9a98-89b0d49246cf 1/4
17/5/24, 9:45 SIS 2.0

Esta falla hace que el indicador de combustible indique que el tanque de combustible está siempre
o intermitentemente vacío.

Paso de prueba 1. REVISE EL CONTROL Y EL MAZO DE CABLES.

A. Gire el interruptor de desconexión y el interruptor de llave de arranque a la posición

CONECTADA.

B. Desconecte el conector del mazo de cables de la máquina del transmisor del nivel de
combustible.

C. En el conector del mazo de cables de la máquina para el emisor, mida el voltaje (VCC) entre el
contacto de señal 1 (cable 447-PK) y el contacto de retorno 2 (cable 201-BK).

Resultado esperado:

El voltaje está entre 4,5 y 8,0 VCC.

Resultados:

CORRECTO - El voltaje está entre 4,5 y 8,0 VCC. El módulo de pantalla principal y el mazo de
cables están en buenas condiciones.
Reparación: Reemplace el emisor.

DETENGAR

INCORRECTO - El voltaje no está entre 4,5 y 8,0 VCC. El ECM de la transmisión/chasis o el

mazo de cables han fallado. Continúe con el Paso de prueba 2.

Paso de prueba 2. REVISE EL CIRCUITO DE RETORNO DEL MAZO DE CABLES.

A. El emisor permanece desconectado.

B. Gire el interruptor de desconexión y el interruptor de llave de arranque a la posición

DESCONECTADA.

C. Desconecte el conector del mazo de cables de la máquina J1 del módulo de pantalla principal.

D. Mida la resistencia del circuito de retorno entre el contacto 2 (cable 201-BK) del mazo de
cables de la máquina para el emisor y el contacto J1-13 (cable 202-BK) del mazo de cables de
la máquina para la transmisión y el chasis.

Resultado esperado:

La resistencia es inferior a 5 ohmios.

https://sis2.cat.com/#/print-preview/service/802a8dd7-1228-4034-9a98-89b0d49246cf 2/4
17/5/24, 9:45 SIS 2.0

Resultados:

CORRECTO - La resistencia es inferior a 5,0 ohmios. La resistencia del mazo de cables es

correcta. Continúe con el Paso de prueba 3.

INCORRECTO - La resistencia es superior a 5,0 ohmios. El circuito de conexión a tierra del

mazo de cables ha fallado. Hay un circuito abierto entre el contacto de conexión a tierra y la
conexión a tierra del bastidor.
Reparación: Repare o reemplace el mazo de cables de la máquina.

DETENGAR

Paso de prueba 3. REVISE PARA VER SI HAY UN CORTOCIRCUITO EN EL MAZO DE

CABLES.

A. El conector del mazo de cables de la máquina para el emisor y el conector del mazo de cables
de la máquina para el ECM (Electronic Control Module, Módulo de Control electrónico) de la
transmisión y el chasis permanecen desconectados del mazo de cables de la máquina .

B. El interruptor general y el interruptor de llave de arranque permanecen en la posición

DESCONECTADA.

C. En el conector del mazo de cables de la máquina para el emisor, mida la resistencia entre el
contacto de señal 1 (cable 447-PK) y el circuito del terminal positivo de la batería en el
contacto J1-38 del conector del mazo de cables. . de la máquina para el ECM de la transmisión
y el chasis.

Resultado esperado:

La resistencia es superior a 5.000 ohmios.

Resultados:

CORRECTO - La resistencia es superior a 5.000 ohmios. El ECM ha fallado.

Reparación: Es improbable que un ECM haya fallado. Salga de este procedimiento. Efectúe
este procedimiento CID 0096 FMI 03 otra vez. Si no se encuentra la falla, reemplace el ECM.
Consulte Pruebas y ajustes, "Módulo de Control Electrónico (ECM) - Reemplazar".

DETENGAR

INCORRECTO - La resistencia es inferior a 5.000 ohmios. El mazo de cables de la máquina ha

fallado. Hay un cortocircuito entre el circuito del terminal positivo de la batería y el circuito de
señal del mazo de cables de la máquina.
Reparación: Repare o reemplace el mazo de cables de la máquina.
