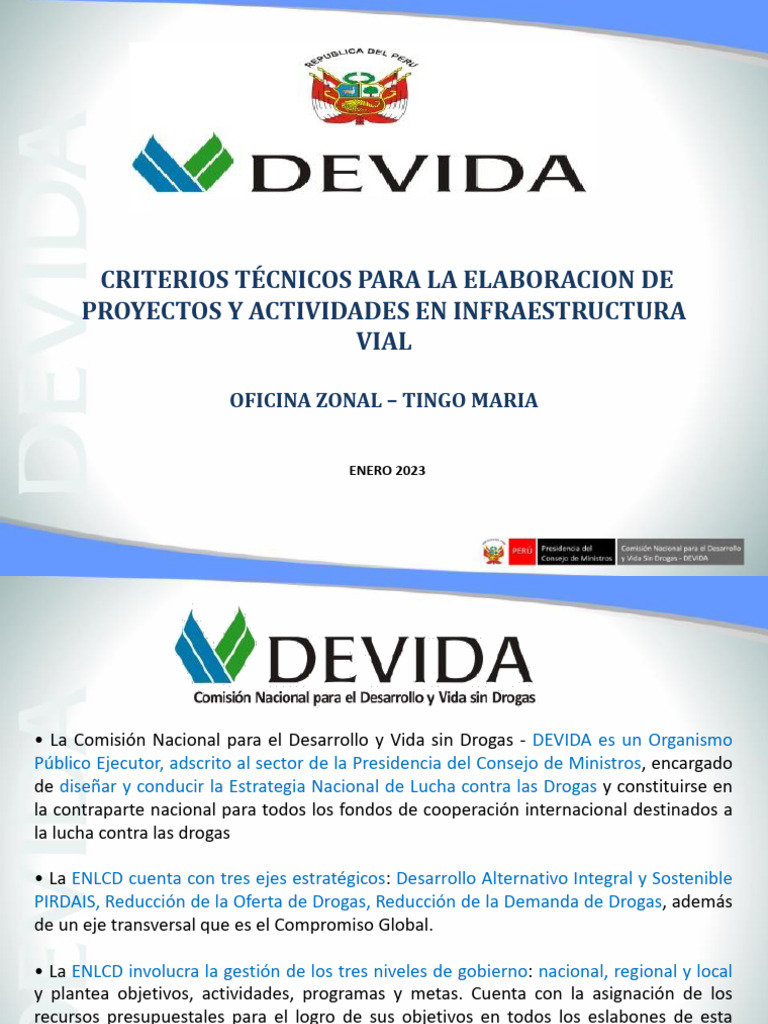

CRITERIOS TÉCNICOS PARA LA ELABORACION DE
PROYECTOS Y ACTIVIDADES EN INFRAESTRUCTURA
VIAL
OFICINA ZONAL – TINGO MARIA
ENERO 2023
• La Comisión Nacional para el Desarrollo y Vida sin Drogas - DEVIDA es un Organismo
Público Ejecutor, adscrito al sector de la Presidencia del Consejo de Ministros, encargado
de diseñar y conducir la Estrategia Nacional de Lucha contra las Drogas y constituirse en
la contraparte nacional para todos los fondos de cooperación internacional destinados a
la lucha contra las drogas
• La ENLCD cuenta con tres ejes estratégicos: Desarrollo Alternativo Integral y Sostenible
PIRDAIS, Reducción de la Oferta de Drogas, Reducción de la Demanda de Drogas, además
de un eje transversal que es el Compromiso Global.
• La ENLCD involucra la gestión de los tres niveles de gobierno: nacional, regional y local
y plantea objetivos, actividades, programas y metas. Cuenta con la asignación de los
recursos presupuestales para el logro de sus objetivos en todos los eslabones de esta
cadena delictiva del tráfico ilícito de drogas, promoviendo una economía lícita de la
población de zonas vulnerables y con presencia de narcotráfico.
ÁMBITO DE INTERVENCIÓN DEVIDA
OFICINA ZONAL TINGO MARÍA
AMBITO DE INTERVENCIÓN DEVIDA - OFICINA ZONAL TINGO MARIA
1 Distrito de Sta. Rosa de Alto Yanajanca Yanajanca
Marañón 2 Distrito de La Morada La Morada
3 Distrito de Cholón Cholón
4 Distrito de Monzón Monzón
5 MDistrito de Jircan Jircan
Huamalíes
6 Distrito de Arancay Arancay
7 Distrito de Tantamayo Tantamayo
8 Distrito de Rupa Rupa Tingo María
9 Distrito de Castillo Grande Castillo Grande
10 Distrito de Daniel Alomia Robles Pumahuasi
Región 11 Distrito de Hermilio Valdizan Hermlio Valdizan
Huánuco 12 Distrito de Jose Crepo y Castillo Aucayacu
Leoncio Prado
13 Distrito de Pueblo Nuevo Pueblo Nuevo
14 Distrito de Santo Domingo de Anda Anda
15 Distrito de Mariano Damaso Beraun Las Palmas
16 Distrito de Luyando Naranjillo
17 Distrito de Pucayacu Pucayacu
Dos de Mayo 18 Distrito de Marías Marías
Pachitea 19 Distrito de Chaglla Chaglla
20 Distrito de Chinchao Chinchao
Huánuco
21 Distrito de San Pablo de Pillao Pillao
Huacaybamba 22 Distrito de Cochabamba Cochabamba
PROYECTOS Y ACTIVIDADES EN INFRAESTRUCTURA VIAL
Unidad de
Tipología Alternativas Costo
medida
ACTIVIDAD
Mantenimiento periódico de caminos Alternativa única Costo Total ≤ 807,280.00
vecinales no pavimentados
ACTIVIDAD
Alternativa única Costo Total ≤ 500,000.00
Mantenimiento de caminos de herradura
Costo Total
PROYECTO DE INVERSIÓN Alternativa A: Para IMD≤ 50 ≤ 3´393,000.00
Tipología 2. Mejoramiento de caminos
vecinales no pavimentados
vehículos /día ≤ 4’227,000.00 (*)
Mejoramiento y/o recuperación de caminos
vecinales no pavimentados
(*) Valor permisible, aplicable en el caso involucre la Alternativa B: Costo Total ≤ 2´331,000.00
construcción de puente. Recuperación de caminos Para IMD≤ 50
vecinales no pavimentados
≤ 3’336,000.00 (*)
vehículos /día
Puentes de L ≤ 40 m Costo Total ≤ 3’360,000.00
PROYECTO DE INVERSIÓN ó IOARR Puentes de 40 < L ≤ 50 m Costo Total ≤ 4’250,000.00
Tipología 5.
Puentes de 50 < L ≤ 60 m Costo Total ≤ 5’322,000.00
Creación, mejoramiento o recuperación de
Puentes Vehiculares en vías vecinales Puentes de 60 < L ≤ 70 m Costo Total ≤ 6’685,000.00
Puentes de 70 < L ≤ 75 m Costo Total ≤ 8’000,000.00
ACTIVIDAD
MANTENIMIENTO PERIÓDICO DE CAMINOS VECINALES NO
PAVIMENTADOS
Unidad de
Tipología Alternativas Costo
medida
Mantenimiento periódico de caminos vecinales no
pavimentados Costo Total ≤ 807,280.00
Esta actividad pertenece al Programa Presupuestal 0138 Reducción
del costo, tiempo e inseguridad en el sistema de transporte; actividad
5001453 “Mantenimiento periódico de caminos vecinales no
pavimentados”, al cual se puede acoger DEVIDA, para atender las Alternativa
demandas de los Gobiernos Locales para reforzar las acciones de la única
cadena de valor del desarrollo alternativo integral y sostenible.
Costo / Km ≤ 40,364.00
Con esta actividad se trata de asegurar la conectividad con los
mercados, de las zonas productoras asistidas por el desarrollo
alternativo, fortaleciendo de esta manera el desarrollo de actividades
licitas en contraposición con los cultivos de coca orientados a la
producción y tráfico de drogas ilícitas.
ACTIVIDAD
MANTENIMIENTO DE CAMINOS DE HERRADURA
Unidad de
Tipología Alternativas Costo
medida
Mantenimiento de caminos de Herradura
Esta actividad pertenece al Programa Presupuestal 0138 “Reducción Costo Total ≤ 500,000.00
del costo, tiempo e inseguridad en el sistema de transporte”;
producto 3000134 “Camino de herradura con mantenimiento vial”;
actividad 5003242 “Mantenimiento de caminos de herradura”, del
Ministerio de Transportes y Comunicaciones, a la cual se puede
acoger DEVIDA, para atender las demandas de los Gobiernos Locales Alternativa
adscritos a las acciones del desarrollo alternativo integral y sostenible. única
Con esta actividad se trata de asegurar la conectividad hacia los Costo / Km ≤ 10,100.00
caminos vecinales o centros poblados que tienen conexión con los
mercados, de las zonas productoras asistidas por el desarrollo
alternativo, que carecen de caminos vecinales para el tránsito
vehicular, fortaleciendo de esta manera las actividades lícitas en zonas
de reducción de los cultivos de coca con fines ilícitos.
PROYECTO DE INVERSIÓN
MEJORAMIENTO DE CAMINOS VECINALES NO PAVIMENTADOS EN
ÁMBITO DE INFLUENCIA DE CULTIVOS ILÍCITOS
Unidad de
Tipología Alternativas Costo
medida
≤ 3´393,000.00
Costo Total
A1: Caminos Vecinales con ≤ 4´227,000.00 (*)
Tipología 2. IMD ≤ 50 vehículos /día ≤ 226,200.00
Alternativa A: Costo / Km
≤ 281,800.00 (*)
Mejoramiento de caminos vecinales no ≤ 3´820,500.00
pavimentados A2: Caminos Vecinales con Costo Total
≤ 4´633,500.00 (*)
IMD >50 ≤ 100 vehículos
Consiste en el mejoramiento de caminos de bajo ≤ 254,700.00
tráfico con un IMD≤200 veh/día, que contemplen
/día Costo / Km
≤ 308,900.00 (*)
mejoras y/o reposiciones en: obras de arte, ampliación
de plataformas, construcción de alcantarillas, sistemas ≤ 4´062,000.00
A3: Caminos Vecinales con Costo Total
de drenaje significativas, pontones (<6 metros) y ≤ 4’888,500.00 (*)
puentes (≤ 37.5 ml). Instalación de Señalización y IMD > 100 ≤ 150 vehículos
/día ≤ 270,800.00
Seguridad Vial. La intervención no debe contemplar Costo / Km
≤ 325,900.00 (*)
problemas de expropiaciones, generación de alto
impacto socio-ambiental y existencia de restos ≤ 4’500,000.00
Costo Total
arqueológicos. ≤ 5’253,000.00 (*)
A4: Caminos Vecinales con
(*) Valor permisible, aplicable en el caso involucre la IMD > 150 ≤ 200 vehículos
construcción de puente. /día ≤ 300,000.00
Costo / Km
≤ 350,200.00 (*)
PROYECTO DE INVERSIÓN
RECUPERACIÓN DE CAMINOS VECINALES NO PAVIMENTADOS EN
ÁMBITO DE INFLUENCIA DE CULTIVOS ILÍCITOS
Unidad de
Tipología Alternativas Costo
medida
≤ 2´331,000.00
B1: Caminos Vecinales Costo Total
≤ 3’336,000.00 (*)
Tipología 2. con IMD ≤ 50 vehículos
/día ≤ 155,400.00
Alternativa B: Costo / Km
≤ 222,400.00 (*)
Recuperación de caminos vecinales no ≤ 2´604,000.00
pavimentados B2: Caminos Vecinales Costo Total
≤ 3´615,000.00 (*)
con IMD >50 ≤ 100
Consiste en la recuperación de caminos de bajo tráfico ≤ 173,600.00
vehículos /día Costo / Km
con un IMD≤200 veh/día, que contemplen mejoras y/o ≤ 241,000.00 (*)
reposiciones en: obras de arte, ampliación de
plataformas, construcción de alcantarillas, sistemas de ≤ 2’685,000.00
B3: Caminos Vecinales Costo Total
drenaje significativas, pontones (<6 metros) y puentes ≤ 3’697,500.00 (*)
(≤ 37.5 ml). La intervención no debe contemplar con IMD > 100 ≤ 150
vehículos /día ≤ 179,000.00
problemas de expropiaciones, generación de alto Costo / Km
≤ 246,500.00 (*)
impacto socio-ambiental y existencia de restos
arqueológicos. ≤ 2’875,500.00
Costo Total
B4: Caminos Vecinales ≤ 3’889,500.00 (*)
(*) Valor permisible, aplicable en el caso involucre la
construcción de puente. con IMD > 150 ≤ 200
vehículos /día ≤ 191,700.00
Costo / Km
≤ 259,300.00 (*)
PROYECTO DE INVERSIÓN o IOARR
CREACIÓN Y MEJORAMIENTO DE PUENTES VEHICULARES EN VÍAS
VECINALES
Unidad
Tipología Alternativas de Costo
medida
Costo Total ≤ 3’360,000.00
Puentes de
L ≤ 40 m
Costo / m ≤ 84,000.00
Tipología 5. Costo Total ≤ 4’250,000.00
Puentes de
Creación, mejoramiento o 40 < L ≤ 50 m
recuperación de Puentes Costo / m ≤ 85,000.00
Vehiculares en vías vecinales
Puentes de Costo Total ≤ 5’322,000.00
Consiste en la creación, mejoramiento o 50 < L ≤ 60 m
recuperación de Puentes Vehiculares ubicados Costo / m ≤ 88,700.00
en vías vecinales con un IMD ≤ 200 veh/día.
Comprende: Superestructura, Subestructura, Puentes de Costo Total ≤ 6’685,000.00
Acceso al puente (mejoramiento del camino), 60 < L ≤ 70 m
Losas de aproximación, Defensa y Costo / m ≤ 95,500.00
encausamiento.
Puentes de Costo Total ≤ 8’000,000.00
70 < L ≤ 75 m
Costo / m ≤ 106,660.00
DOCUMENTACIÓN NECESARIA PARA ACTIVIDADES PIRDAIS
• MANTENIMIENTO PERIÓDICO DE CAMINOS VECINALES NO PAVIMENTADOS
• MANTENIMIENTO DE CAMINOS DE HERRADURA
Los Expedientes de Solicitud de Financiamiento deben estar ENMARCADOS en:
•Tipología establecida en el Anexo N°02 del Programa Presupuestal 0072 Programa de Desarrollo
Alternativo Integral y Sostenible – PIRDAIS 2022.
•Contenido Técnico establecido en la Directiva N°002-2022-DV-PE-DATE.
•Guía para la admisibilidad, evaluación, calificación y priorización de Actividades del Programa
Presupuestal 072 PIRDAIS – 2022.
De acuerdo a los Anexos y Modelos de la Guía para la admisibilidad, evaluación, calificación y priorización
de Actividades del Programa Presupuestal 072 PIRDAIS – 2022, los Expedientes de Solicitud de
Financiamiento deben estar CONFORMADOS por:
•Solicitud de Financiamiento de la Actividad PIRDAIS (según formato).
•Ficha Técnica de la Actividad PIRDAIS (según formato).
•Expediente Técnico de la Actividad PIRDAIS (según contenido mínimo)
•Anexos (según requisitos mínimos)
DOCUMENTACIÓN NECESARIA PARA ACTIVIDAD PIRDAIS
MANTENIMIENTO PERIÓDICO DE CAMINOS VECINALES NO PAVIMENTADOS
El Expediente Técnico de la Actividad de Mantenimiento Periódico de Camino Vecinal no Pavimentado, ya
sea formulado para su ejecución por Contrata u Administración Directa, debe estar conformado como mínimo
por:
ITEM CONTENIDO
0.0 FICHA TÉCNICA
1.0 Capítulo I : Resumen ejecutivo
2.0 Capítulo II : Memoria descriptiva
3.0 Capítulo III : Metrados
4.0 Capítulo IV : Análisis de precios unitarios
5.0 Capítulo V : Presupuesto General y Presupuesto Analítico
6.0 Capítulo VI : Fórmulas polinómicas (según corresponda)
7.0 Capítulo VII : Programación de obra Gantt - CPM
8.0 Capítulo VIII : cronograma de desembolso
9.0 Capítulo IX : Especificaciones técnicas
10.0 Capítulo X : Información de ingeniería Básica
10.1 • Antecedentes
10.2 • Inventario Vial
10.3 • Estudio de Tráfico vehicular
10.4 • Estudio Topografico
10.5 • Suelos, canteras y fuentes de agua
11.0 Capítulo XI : Diseño de pavimentos
11.1 • Pavimentos
11.2 • Drenaje
11.3 • Seguridad vial y señalización (si se considera implementación de señalización).
11.4 • Plan de mantenimiento.
12.0 Capítulo XII : Evaluación ambiental (expediente de solicitud del FITSA)
13.0 Capítulo XII : Planos.
13.1 • Ubicación y localización
13.2 • Clave
13.3 • Sección típica y estructura de afirmado
13.4 • Plano de señalización vial (si se considera implementación de señalización)
13.5 • Cartel de obra
14.0 Capítulo XIV : Anexos.
DOCUMENTACIÓN NECESARIA PARA ACTIVIDAD PIRDAIS
MANTENIMIENTO PERIÓDICO DE CAMINOS VECINALES NO PAVIMENTADOS
ITEM CONTENIDO
14.0 Capítulo XIV : Anexos.
14.01 - Anexo 1: Resolución de aprobación del expediente técnico, incluido informe técnico.
14.02 - Anexo 2: Panel fotográfico del área de influencia de la vía
14.03 - Anexo 3: Informe de opinión de SERFOR o ATFFS
14.04 - Anexo 4: Informe de opinión de SERNANP o Reporte del Módulo de Compatibilidad del SERNANP.
14.05 - Anexo 5: Detalle del inventario vial
▪ Formato 1: Datos Generales
▪ Formato 2: Topografía
▪ Formato 3: Daños en Pavimentos
▪ Formato 4: Verificación de espesor de pavimento (cada 250 m)
▪ Formato 5: Canteras, Fuentes de agua y Depósito de Material Excedente
▪ Formato 6: Drenaje y Obras de Arte
▪ Formato 7: Plazoletas de Cruce y Señalización
▪ Formato 8: Panel Fotográfico de la vía
14.06 - Anexo 6: Documento que garantice la disponibilidad de cantera(s)
14.07 - Anexo 7: Documentos emitidos por el IVP (Código de Ruta e Informe Técnico)
14.08 - Anexo 8: Cotizaciones de principales insumos de la actividad.
14.09 - Anexo 9: Informe de Evaluación Ambiental
14.10 - Anexo 10: Documento de aprobación de la Ficha Técnica Socio Ambiental (FITSA)
- Anexo 11: Información digital que respalda todo el expediente (archivos en Word, AutoCAD,
14.11
Excel, S10, MS Project, PDF, entre otros).
- Anexo 12[2]: Constancia de condición vial que no requiere de una intervención mediante
14.12
inversión pública.
14.13 - Anexo 13: Acta de Acuerdo de Asamblea o Compromiso de libre disponibilidad de terreno.
- Anexo 14: Documento emitido por el Gobierno Regional sobre inexistencia de conflicto por
14.14
demarcación territorial con otros distritos en el área de influencia directa de la actividad.
- Anexo 15: Acta de acreditación de conocimiento y aceptación de la Comunidad Nativa por
14.15
cuyos terrenos se pretenden transitar para la ejecución de una actividad. (de corresponder).
14.16 - Anexo 16 : Formato de Programación de ejecución de metas físicas
DOCUMENTACIÓN NECESARIA PARA INVERSIONES PIRDAIS
• MEJORAMIENTO Y/O RECUPERACIÓN DE CAMINOS VECINALES NO PAVIMENTADOS
• CREACIÓN, MEJORAMIENTO O RECUPERACIÓN DE PUENTES VEHICULARES EN VÍAS VECINALES
Los Expedientes de Solicitud de Financiamiento deben estar ENMARCADOS en:
•Tipología establecida en el Anexo N°02 del Programa Presupuestal 0072 Programa de Desarrollo
Alternativo Integral y Sostenible – PIRDAIS 2022.
•Contenido Técnico establecido en la Directiva N°003-2022-DV-PE-DATE.
•Guía para la admisibilidad, evaluación, calificación y priorización de Inversiones del Programa
Presupuestal 072 PIRDAIS – 2022.
De acuerdo a los Anexos y Modelos de la Guía para la admisibilidad, evaluación, calificación y priorización
de Inversiones del Programa Presupuestal 072 PIRDAIS – 2022, los Expedientes de Solicitud de
Financiamiento deben estar CONFORMADOS por:
•Solicitud de Financiamiento de la Inversión (según formato).
•Expediente Técnico o Estudio Definitivo del PI o IOARR (según contenido mínimo)
•Anexos (según requisitos mínimos)
DOCUMENTACIÓN NECESARIA PARA INVERSIONES PIRDAIS
MEJORAMIENTO Y/O RECUPERACIÓN DE CAMINOS VECINALES NO PAVIMENTADOS
El Expediente Técnico de la Inversión de Mejoramiento y/o Recuperación de Caminos Vecinales no
Pavimentados, ya sea formulado para su ejecución por Contrata u Administración Directa, debe estar
conformado como mínimo por la documentación técnica y complementaria:
ITEM CONTENIDO
1.0 Capítulo I : Resumen ejecutivo
2.0 Capítulo II : Memoria descriptiva
3.0 Capítulo III : Metrados
4.0 Capítulo IV : Análisis de precios unitarios
5.0 Capítulo V : Presupuesto
6.0 Capítulo VI : Fórmulas polinómicas (según corresponda)
7.0 Capítulo VII : Cronogramas
8.0 Capítulo VIII : Especificaciones técnicas
9.0 Capítulo IX : Estudios de ingeniería básica
9.1 • Tráfico vehicular
9.2 • Topografía
9.3 • Suelos, canteras y fuentes de agua
9.4 • Hidrología e hidráulica
9.5 • Geología y geotecnia (incluye estabilidad de taludes)
9.6 • Seguridad vial
10.0 Capítulo X : Diseños:
10.1 • Geométricos
10.2 • Pavimentos
10.3 • Estructuras
10.4 • Drenaje
10.5 • Seguridad vial y señalización.
11.0 Capítulo XI : Plan de mantenimiento.
12.0 Capitulo XII: Gestión de Riesgos en la planificación de la ejecución de obras.
13.0 Capítulo XIII : Estudio socio ambientales.
13.1 • Estudios Socio Ambientales
13.2 • Plan de Monitoreo Arqueológico
13.3 • Expediente de Solicitud del FITSA
14.0 Capítulo XIV : Planos.
14.1 • Localización y ubicación del área de influencia directa (AID)
14.2 • Clave
14.3 • Secciones tipo
14.4 • Planta y perfil del proyecto de inversión
14.5 • Secciones transversales
14.6 • Intersecciones (de corresponder)
14.7 • Canteras, puntos de agua y Depósitos de materiales excedentes (DME)
14.8 • Estructuras (puentes), obras de drenaje y complementarias (de corresponder).
14.9 • Señalización y seguridad vial
15.0 Capítulo XV : Anexos.
DOCUMENTACIÓN NECESARIA PARA INVERSIONES PIRDAIS
MEJORAMIENTO Y/O RECUPERACIÓN DE CAMINOS VECINALES NO PAVIMENTADOS
ITEM CONTENIDO
15.0 Capítulo XV : Anexos.
15.01 - Anexo 1: Resolución de aprobación del expediente técnico.
15.02 - Anexo 2: Informe de opinión de SERFOR o la Autoridad Regional Ambiental (ARA) o ATFFS.
15.03 - Anexo 3: Informe de opinión de SERNANP o Reporte del Módulo de Compatibilidad del SERNANP
15.04 - Anexo 4: Documentos emitidos por el IVP (Código de Ruta e Informe Técnico).
15.05 - Anexo 5: Documento de aprobación de la Ficha Técnica Socio Ambiental (FITSA)
15.06 - Anexo 6: Detalle del inventario vial
▪ Formato 1: Datos Generales
▪ Formato 2: Topografía
▪ Formato 3: Daños en Pavimentos
▪ Formato 4: Canteras, Fuentes de agua y Depósito de Material Excedente
▪ Formato 5: Drenaje y Obras de Arte
▪ Formato 6: Plazoletas de Cruce y Señalización
▪ Formato 7: Panel Fotográfico de la vía
15.07 - Anexo 7: Documento que garantice la disponibilidad de cantera(s).
15.08 - Anexo 8: Acta de Acuerdo de Asamblea o Compromiso de libre disponibilidad de terreno.
15.09 - Anexo 9: Cotizaciones de materiales, equipos y maquinarias.
15.10 - Anexo 10: Formato N°8-A (Registros en la Fase de Ejecución para Proyectos de Inversión) y
15.11 - Anexo 11: Panel fotográfico con breves descripciones del área de influencia directa (AID) de la vía.
15.12 - Anexo 12: Información digital que respalda todo el expediente (archivos en Word, AutoCAD, Excel,
15.13 - Anexo 13: Informe de inexistencia de conflicto territorial en el AID del proyecto de inversión.
15.14 - Anexo 14: Informe de la UF de no duplicidad de intervención con otra inversión.
15.15 - Anexo 15: Compromiso de operación y mantenimiento del camino vecinal.
15.16 - Anexo 16 : Informe de la UF sobre la viabilidad y consistencia del proyecto de inversión
15.17 - Anexo 17 : Formato de Programación de ejecución de metas físicas
CREACIÓN, MEJORAMIENTO O RECUPERACIÓN DE PUENTES
VEHICULARES EN VÍAS VECINALES
El Expediente Técnico de la Inversión de Expediente Técnico Creación, Mejoramiento o Recuperación de
Puentes Vehiculares Ubicados en vias vecinales (IMD≤ 200 veh./día), ya sea formulado para su ejecución
por Contrata u Administración Directa, debe estar conformado como mínimo por:
ITEM CONTENIDO
1.0 Capítulo I : Resumen ejecutivo
2.0 Capítulo II : Memoria descriptiva
3.0 Capítulo III : Metrados
4.0 Capítulo IV : Análisis de precios unitarios
5.0 Capítulo V : Presupuesto
6.0 Capítulo VI : Fórmulas polinómicas (según corresponda)
7.0 Capítulo VII : Cronogramas
8.0 Capítulo VIII : Especificaciones técnicas
9.0 Capítulo IX : Estudios de ingeniería básica
9.1 • Tráfico vehicular
9.2 • Georreferenciación, Topografía, Diseño Geométrico
9.3 • Suelos, canteras y fuentes de agua
9.4 • Hidrología e hidráulica
9.5 • Geología y geotecnia
9.6 • Señalización y Seguridad vial.
• Estudio de estructuras y Obras de Arte.
• Estudio de Trazo y Diseño vial de los accesos al Puente.
• Estudio sísmico.
10.0 Capítulo X : Diseños:
10.1 • Geométricos
10.2 • Estructuras
10.3 • Drenaje
10.4 • Seguridad vial y dispositivos
11.0 Capítulo XI : Plan de mantenimiento.
12.0 Capitulo XII: Estudio de infraestructura existente.
13.0 Capitulo XIII: Gestión de Riesgos en la planificación de la ejecución de obras.
14.0 Capítulo XIV : Estudio socio ambientales.
14.1 • Estudios Socio Ambientales
14.2 • Plan de Monitoreo Arqueológico ó CIRA según corresponda.
14.3 • Expediente de Solicitud del FITSA o Plan de Monitoreo Ambiental según corresponda.
15.0 Capítulo XV : Planos.
CREACIÓN, MEJORAMIENTO O RECUPERACIÓN DE PUENTES
VEHICULARES EN VÍAS VECINALES
ITEM CONTENIDO
15.0 Capítulo XV : Planos.
15.1 • Ubicación, mostrando las vías, centros poblados dentro del área de influencia directa del Proyecto de Inversión o IOARR
• Puntos de referencia del puente, donde se coloca la siguiente información: puntos geodésicos, puntos de la poligonal principal, puntos de la
15.2
poligonal de apoyo, cada uno de estos puntos con sus respectiva designación y coordenadas UTM, la vía existente, eje de la vía proyectada.
15.3 • Planta general y perfil del puente
15.4 • Planta y perfil del proyecto de inversión
• Secciones tipo, indicando todas las dimensiones y características de las obras incluidas en la sección transversal del puente y accesos, tales como
15.5 ancho y espesor de las distintas capas del pavimento, bermas, cunetas y drenes, inclinación de los taludes, zanjas de coronación o pie de talud, ancho de
derecho de vía, etc.
15.6 • Secciones transversales, indicando las áreas de explanaciones y cotas de terreno y de subrasante en cada sección.
15.7 • Intersecciones.
15.8 • Canteras, puntos de agua y Depósitos de materiales excedentes (DME)
• Superestructuras (encofrados, armaduras de viga y losa, reticulados, etc.); subestructuras (excavaciones, encofrados, armadura de estribos, pilares,
15.9
etc.). Detalles de apoyo, juntas de dilatación, drenaje, barandas, losas de aproximación, obras complementarias, etc.
15.10 • Planos de estructuras existentes.
15.11 • Planos de Delimitación de Derecho de vía.
15.12 • Señalización y seguridad vial
16.0 Capítulo XVI : Monitoreo de la Ejecución de Metas Físicas
17.0 Capítulo XVII : Anexos.
17.01 - Anexo 1: Resolución de aprobación del expediente técnico.
17.02 - Anexo 2: Informe de opinión de SERFOR o la Autoridad Regional Ambiental (ARA) o ATFFS.
17.03 - Anexo 3: Informe de opinión de SERNANP o Reporte del Módulo de Compatibilidad del SERNANP
17.04 - Anexo 4: Documentos emitidos por el IVP (Código de Ruta e Informe Técnico).
17.05 - Anexo 5: Documento de aprobación de la Ficha Técnica Socio Ambiental (FITSA) o certificación ambiental, según corresponda
17.06 - Anexo 6: Detalle del inventario vial
▪ Formato 1: Datos Generales
▪ Formato 2: Estado Situacional de Pavimento del Camino Vecinal
▪ Formato 3: Canteras, Fuentes de agua y Depósito de Material Excedente
▪ Formato 4: Panel Fotográfico de la vía
17.07 - Anexo 7: Documento que garantice la disponibilidad de cantera(s).
17.08 - Anexo 8: Acta de Acuerdo de Asamblea o Compromiso de libre disponibilidad de terreno.
17.09 - Anexo 9: Cotizaciones de materiales, equipos y maquinarias.
17.10 - Anexo 10: Formato N°8-C (Registros en la Fase de Ejecución para Proyectos de Inversión) y Formato 12-B (Seguimiento a la Ejecución de Inversiones).
17.11 - Anexo 11: Panel fotográfico con breves descripciones del área de influencia directa (AID) de la vía.
- Anexo 12: Informe de inexistencia de conflicto territorial en el AID del proyecto de inversión o IOARR. (Informe del Gobierno Regional- Área de
17.12
demarcación territorial).
17.13 - Anexo 13: Informe de la UF de no duplicidad de intervención con otra inversión.
17.14 - Anexo 14: Compromiso de operación y mantenimiento del puente.
17.15 - Anexo 15: Información digital que respalda todo el expediente.
17.16 - Anexo 16: Programación de la Ejecución de Metas Físicas.
17.17 - Anexo 17: Informe de la UF sobre viabilidad y sostenibilidad de la inversión.
Comisión Nacional para el Desarrollo y Vida sin Drogas (DEVIDA)
Oficina Zonal Tingo María
JORDAN BERTONI HERRERA ARANDA
Ejecutivo Zonal - Oficina Zonal Tingo María
COLQUI BASILIO MILTON IGNACIO
Especialista en Infraestructura OZTM
996474377
Av. José Carlos Mariátegui 502, Castillo Grande
www.devida.gob.pe
Gracias por su atención
SEGURIDAD
AEROPORTUARIA
