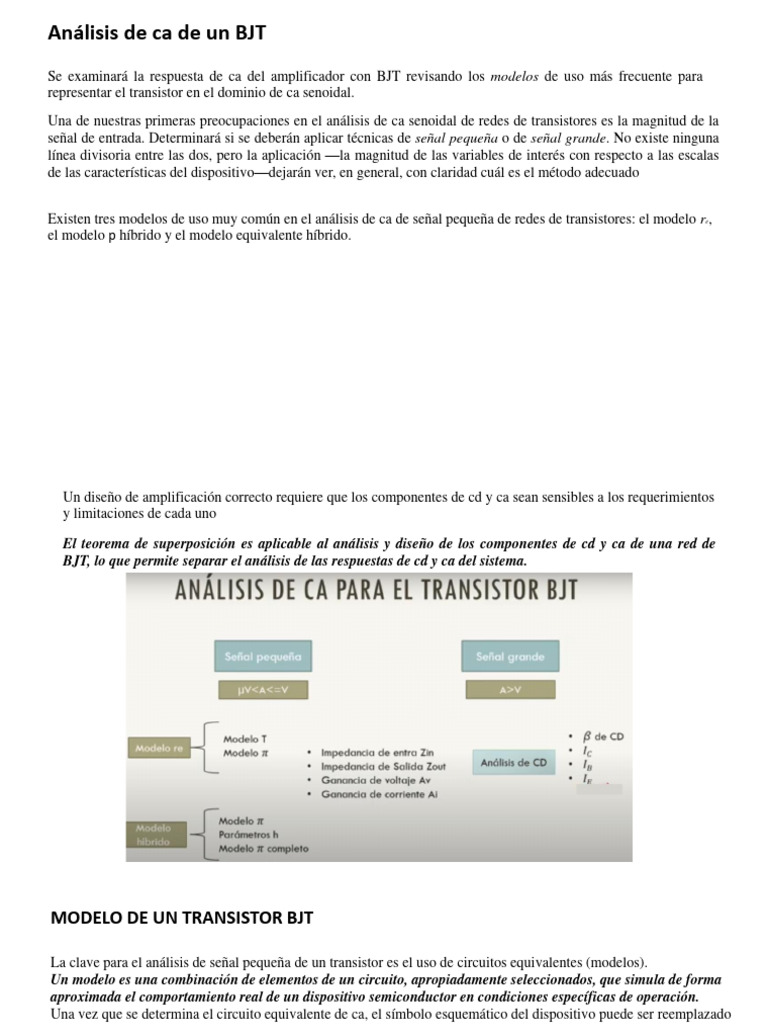

Análisis de ca de un BJT
Se examinará la respuesta de ca del amplificador con BJT revisando los modelos de uso más frecuente para
representar el transistor en el dominio de ca senoidal.
Una de nuestras primeras preocupaciones en el análisis de ca senoidal de redes de transistores es la magnitud de la
señal de entrada. Determinará si se deberán aplicar técnicas de señal pequeña o de señal grande. No existe ninguna
línea divisoria entre las dos, pero la aplicación —la magnitud de las variables de interés con respecto a las escalas
de las características del dispositivo—dejarán ver, en general, con claridad cuál es el método adecuado
Existen tres modelos de uso muy común en el análisis de ca de señal pequeña de redes de transistores: el modelo re,
el modelo p híbrido y el modelo equivalente híbrido.
Un diseño de amplificación correcto requiere que los componentes de cd y ca sean sensibles a los requerimientos
y limitaciones de cada uno
El teorema de superposición es aplicable al análisis y diseño de los componentes de cd y ca de una red de
BJT, lo que permite separar el análisis de las respuestas de cd y ca del sistema.
MODELO DE UN TRANSISTOR BJT
La clave para el análisis de señal pequeña de un transistor es el uso de circuitos equivalentes (modelos).
Un modelo es una combinación de elementos de un circuito, apropiadamente seleccionados, que simula de forma
aproximada el comportamiento real de un dispositivo semiconductor en condiciones específicas de operación.
Una vez que se determina el circuito equivalente de ca, el símbolo esquemático del dispositivo puede ser reemplazado
por este circuito equivalente y los métodos básicos de análisis de circuitos aplicados para determinar las cantidades
deseadas de la red.
Se empleaba con frecuencia la red equivalente híbrida. Las hojas de especificaciones incluían los parámetros en sus
listas y el análisis simplemente se reducía a insertar el circuito equivalente con los valores listados.
La desventaja de utilizar este circuito equivalente es que se definía para un conjunto de condiciones de operación que
podrían no coincidir con las condiciones de operación reales.
Con el tiempo, el uso del modelo re llegó a ser el método más deseable porque las condiciones de operación reales
determinaban un parámetro importante del circuito equivalente en lugar de utilizar el valor que aparecía en las
hojas de datos que en algunos casos podía ser bastante diferente.
Desafortunadamente, sin embargo, se tiene que seguir recurriendo a las hojas de datos para algunos de los demás
parámetros del circuito equivalente. El modelo re no incluía el término de realimentación, lo cual en algunos
casos puede ser importante, si no es que simplemente problemático.
En realidad, el modelo re es una versión reducida del modelo p híbrido utilizado casi exclusivamente para análisis
de alta frecuencia.
Análisis en Continua Análisis en Alterna
Es importante que conforme avance a través de las modificaciones de la red, defina el equivalente de ca para que los
parámetros de interés como Zi, Zo, Ii e Io, definidos por la figura, se manejen correctamente.
Los parámetros de la figura se pueden aplicar a cualquier sistema ya sea que tenga uno o mil componentes. Las
direcciones de las corrientes, las polaridades de los voltajes y la dirección de interés de los niveles de impedancia son
como aparecen en la figura. Es decir, la corriente de entrada Ii y la de salida Io, se definen como de entrada al sistema.
En suma, por consiguiente, el equivalente de ca de una red se obtiene como sigue:
1. Poniendo en cero todas las fuentes de cd y reemplazándolas por un equivalente de cortocircuito.
2. Reemplazando todos los capacitores por un equivalente de cortocircuito.
3. Quitando todos los elementos evitados por los equivalentes de cortocircuito introducidos por los pasos 1 y 2.
4. Volviendo a dibujar la red en una forma más conveniente y lógica.
La resistencia de un diodo la determina rD =26 mV/ID.
MODELO re DEL TRANSISTOR Al utilizar el subíndice e porque la corriente determinante es la
Configuración en emisor común corriente de emisor se obtiene re =26 mV/IE.
Los valores comunes de beta van de 50 a 200, con valores que van de unos cientos de ohms a un
máximo de 6 k a 7 k. La resistencia de salida ro en general está en el intervalo de 40 k a 50 k.
Configuración en base común
Las configuraciones en base común tienen una impedancia de entrada
muy baja porque en esencia sólo es re. Los valores normales se
extienden desde unos cuantos ohms hasta tal vez 50. La impedancia de
salida re, en general, está en el intervalo de los megaohms
Configuración en colector común
Para la configuración en colector común, normalmente se aplica el modelo definido
para la configuración de emisor común.
CONFIGURACIÓN DE POLARIZACIÓN FIJA EN EMISOR COMÚN
El siguiente paso es determinar β, re y ro. La magnitud de β, por lo general, se obtiene de una hoja de especificaciones,
por medición directa con un trazador de curvas, o un instrumento de prueba de transistores. El valor de re se debe
determinar con un análisis de cd del sistema y, por lo común, la magnitud de ro se toma de la hoja de especificaciones o
por las características. Suponiendo que β, re y ro ya se han determinado obtendremos las siguientes ecuaciones para las
características importantes de dos puertos del sistema.
CONFIGURACIÓN DE POLARIZACIÓN FIJA EN EMISOR COMÚN
Relación de fase
El signo negativo de Av en la ecuación resultante revela que
ocurre un desfasamiento de 180° entre las señales de entrada y
salida, como se muestra en la figura. Es el resultado de que βIb
establezca una corriente a través de RC la cual producirá un
voltaje a través de RC, lo opuesto al definido por Vo.
EJEMPLO 5 Para la red de la figura, determinar:
POLARIZACIÓN POR MEDIO DEL DIVISOR DE VOLTAJE
Se observa, que es un duplicado exacto de la ecuación
obtenida para la configuración de polarización fija.
El signo negativo revela un desfasamiento de 180° entre Vo y Vi.
EJEMPLO Para la red de la figura, determinar
CONFIGURACIÓN DE POLARIZACIÓN EN EMISOR COMÚN
Las redes examinadas en esta sección incluyen un resistor de emisor que podemos o no anular en el dominio de
ca. Primero consideramos la situación sin anular, y luego modificamos la ecuación resultante para la
configuración con anular.
Sin Anular RE
CONFIGURACIÓN DE POLARIZACIÓN EN EMISOR COMÚN
Si >>1 ➔
Como RE>>re Si >>1 ➔
= RB||Zb
Relación de fase El signo negativo en la ecuación Av revela de nuevo un desfasamiento de 180° entre Vo y Vi.
Efecto de ro
Las ecuaciones que aparecen a continuación revelan
claramente la complejidad adicional que resulta de la
inclusión de ro en el análisis. Sin embargo, observe en cada
caso que cuando se satisfacen ciertas condiciones, las
ecuaciones vuelven a la forma que se acaba de derivar.
Como la relación RC>ro siempre es mucho menor que (+11)
Es decir, si ro ≥10(RC + RE), resultan todas las ecuaciones
derivadas con anterioridad. Como +1, la siguiente ecuación
es excelente para la mayoría de las aplicaciones
=
Con RE Anulado
Si un capacitor de emisor CE evita el RE de la figura, se puede sustituir todo el modelo equivalente re y el resultado
es la misma red equivalente como en la figura 5.22. Las ecuaciones son aplicables
EJEMPLO Para la red de la figura, sin CE (sin anular RE), determinar:
EJEMPLO Para la red de la figura, con CE (anulando RE), determinar:
EJEMPLO Para la red de la figura (con C desconectado), determine
E
(utilizando aproximaciones apropiadas)
EJEMPLO Para la red de la figura (con CE conectado), determine (utilizando aproximaciones apropiadas):
CONFIGURACIÓN EN EMISOR SEGUIDOR
Cuando la salida se toma de la terminal del
emisor del transistor como se muestra en la
figura, la red se conoce como emisor seguidor. El
voltaje de salida siempre es un poco menor que la
señal de entrada debido a la caída de la base al
emisor, pero la aproximación Av ≅ 1 en general
es buena.
A diferencia del voltaje en el colector, el voltaje
en el emisor está en fase con la señal Vi. Es decir,
Vo y Vi alcanzan sus valores pico positivos y
negativos al mismo tiempo. El hecho de que Vo
“siga” a la magnitud de Vi con una relación en
fase, explica la terminología emisor seguidor.
Relación de fase Como lo revelan la ecuación y los
planteamientos anteriores de esta sección, Vo y Vi están en
fase para la configuración en emisor seguidor
Efecto de ro
EJEMPLO Para la red en emisor seguidor de la figura determinar:
EJEMPLO Para la red en emisor seguidor de la figura determinar:
La red de la figura es una variación
de la red emisor seguidor, la cual
emplea una sección
de entrada del divisor de voltaje para
establecer las condiciones de
polarización. Se cambian sólo con
reemplazar RB por R´= R ||R .
1 2
La red de la figura también proporciona
las características de entrada/salida de un
emisor seguidor, pero incluye un resistor
de colector RC. En este caso RB se
reemplaza otra vez con la combinación en
paralelo de R1 y R2. La impedancia de
entrada Zi y la impedancia de salida Zo no
se ven afectadas por RC porque no se
refleja en las redes equivalentes de base o
emisor. En realidad, el único efecto de RC
es determinar el punto Q de operación
CONFIGURACIÓN EN BASE COMÚN
Efecto de ro Para la configuración en base común
ro 1>hob por lo general está en el intervalo del los
megaohms y es suficientemente más grande que la
Relación de fase El hecho de que Av sea un número resistencia en paralelo RC para permitir la
positivo muestra que Vo y Vi están en fase en el caso de la aproximación ro||RC ≅RC.
configuración en base común.
EJEMPLO Para la red de la figura, determine:
CONFIGURACIÓN DE REALIMENTACIÓN DEL COLECTOR
Relación de fase El signo negativo de la ecuación indica un desfasamiento de 180°
entre Vo y Vi.
Efecto de ro
Efecto de ro
EJEMPLO Para la red de la figura, determine
EJEMPLO Para la red de la figura, con ro = 20kΩ determinar:
VARIANTE CONFIGURACIÓN DE REALIMENTACIÓN DEL COLECTOR
DETERMINACIÓN DE LA GANANCIA DE CORRIENTE
La ganancia de voltaje casi siempre es la
ganancia de mayor importancia.
Para cada configuración de transistor, la
ganancia de corriente se puede determinar
directamente a partir de la ganancia de
voltaje, la carga definida y la impedancia
de entrada
EFECTO DE RL Y RS
El análisis que sigue demostrará que:
La ganancia de voltaje con carga de un amplificador siempre es menor que la ganancia sin
carga. Es decir, la adición de un resistor de carga RL a la configuración siempre tendrá el efecto de
reducir la ganancia por debajo del nivel sin carga.
La ganancia obtenida con una resistencia de la fuente en el lugar siempre será menor que
la obtenida con carga o sin carga. Por consiguiente, la ganancia máxima se obtiene en condiciones sin
carga y la menor con una impedancia de la fuente y una carga.
Para la misma configuración AvNL > AvL > Avs
Para un diseño particular, cuanto mayor sea el nivel de RL, mayor será el nivel de la ganancia
de ca. Es decir, cuanto mayor es la resistencia de carga, más se aproxima a la condición de circuito
abierto, lo cual daría por resultado una mayor ganancia sin carga.
Para un amplificador particular, cuanto menor sea la resistencia interna de la fuente de
señal, mayor será la ganancia total. Es decir, cuanto más se aproxima la resistencia de la fuente a la
condición de cortocircuito, mayor es la ganancia porque, en esencia, el efecto de Rs se eliminará.
EJEMPLO Para la configuración de polarización fija con una carga de 4.7 k y una
resistencia de fuente de 0.3 k aplicadas, determinar:
