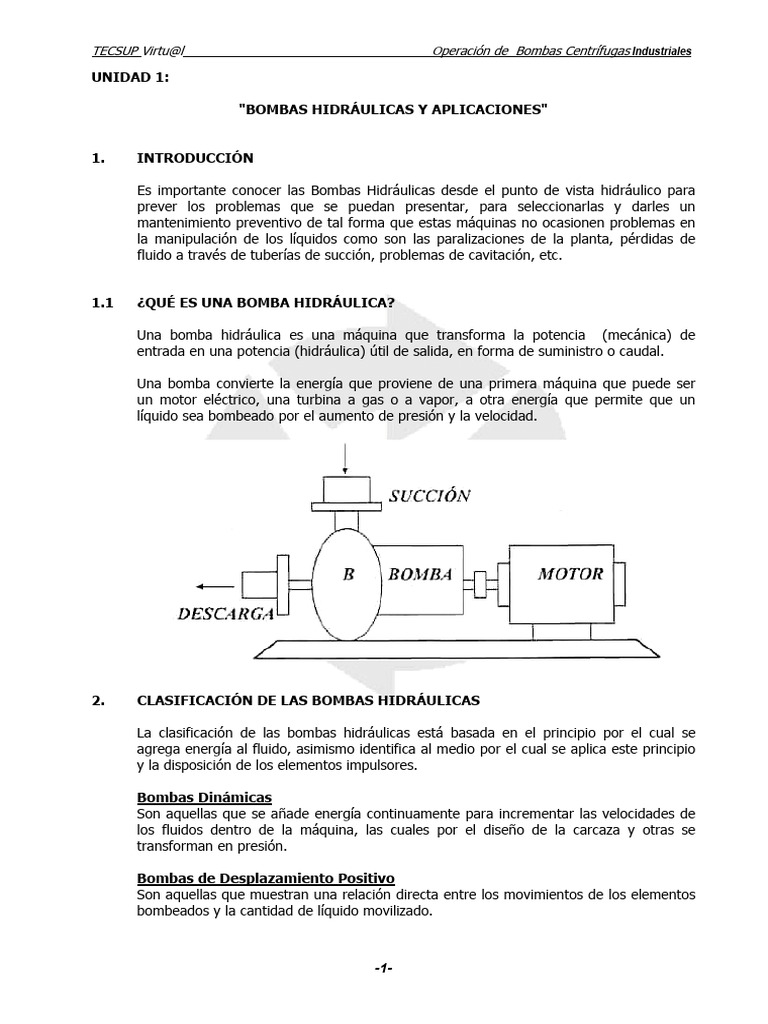

UNIDAD 1:

"BOMBAS HIDRÁULICAS Y APLICACIONES"

1. INTRODUCCIÓN

Es importante conocer las Bombas Hidráulicas desde el punto de vista hidráulico para
prever los problemas que se puedan presentar, para seleccionarlas y darles un
mantenimiento preventivo de tal forma que estas máquinas no ocasionen problemas en
la manipulación de los líquidos como son las paralizaciones de la planta, pérdidas de
fluido a través de tuberías de succión, problemas de cavitación, etc.

1.1 ¿QUÉ ES UNA BOMBA HIDRÁULICA?

Una bomba hidráulica es una máquina que transforma la potencia (mecánica) de

entrada en una potencia (hidráulica) útil de salida, en forma de suministro o caudal.

Una bomba convierte la energía que proviene de una primera máquina que puede ser
un motor eléctrico, una turbina a gas o a vapor, a otra energía que permite que un
líquido sea bombeado por el aumento de presión y la velocidad.

2. CLASIFICACIÓN DE LAS BOMBAS HIDRÁULICAS

La clasificación de las bombas hidráulicas está basada en el principio por el cual se

agrega energía al fluido, asimismo identifica al medio por el cual se aplica este principio
y la disposición de los elementos impulsores.

Bombas Dinámicas
Son aquellas que se añade energía continuamente para incrementar las velocidades de
los fluidos dentro de la máquina, las cuales por el diseño de la carcaza y otras se
transforman en presión.

Bombas de Desplazamiento Positivo

Son aquellas que muestran una relación directa entre los movimientos de los elementos
bombeados y la cantidad de líquido movilizado.

-1-
TECSUP Virtu@l Operación de Bombas Centrífugas Industriales

BOMBAS

Desplazamiento
Dinámicas
positivo

Centrífugas

Voluta

Difusor

Flujo mixto

Flujo axial

Turbina o
regenerativa

-2-
TECSUP Virtu@l Operación de Bombas Centrífugas Industriales

BOMBAS

Desplazamineto
Dinámicas
positivo

reciprocantes
de pistón,
émbolo
de vapor

de potencia

de diafragma

Rotatorias

de engranes

de lóbulos

de tornillo

peristálticos

-3-
TECSUP Virtu@l Operación de Bombas Centrífugas Industriales

2.1 BOMBAS DINÁMICAS

2.1.1 BOMBAS CENTRÍFUGAS

Son las más extensamente utilizadas en la industria por su versatilidad, fácil diseño, bajo
costo y reducido mantenimiento.

Estas máquinas disponen de un disco rotatorio denominado impulsor o rodete provisto

de álabes que giran a gran velocidad dentro de la carcaza metálica. Para la impulsión
de los líquidos se aprovecha de la fuerza centrífuga la cual aumenta la energía cinética
del fluido y se transforma en energía de presión por efecto del diseño de la carcaza.

2.1.2 BOMBAS CENTRÍFUGAS DE VOLUTA

La mayor parte de bombas centrífugas son de voluta.

Están disponibles como bombas horizontales, verticales, simples o múltiples pasos para
un amplio rango de flujos.
La carcaza en forma de espiral o voluta convierte la energía de velocidad en presión
estática.

voluta

impulsor

-4-
TECSUP Virtu@l Operación de Bombas Centrífugas Industriales

2.1.3 BOMBAS CENTRÍFUGAS DE DIFUSOR

Son aquellas que poseen un juego de álabes estacionarios que rodean al impulsor de tal
forma que orientan al líquido, convirtiendo la energía de velocidad en energía de
presión.

2.14 BOMBAS CENTRIFUGAS DE FLUJO MIXTO

Se caracteriza porque la descarga es una mezcla de flujo axial y radial.

-5-
TECSUP Virtu@l Operación de Bombas Centrífugas Industriales

2.1.5 BOMBA CENTRÍFUGA DE FLUJO AXIAL

En el flujo axial, desarrolla la mayor parte de su carga por acción de elevación de las
aletas, son generalmente verticales. Son adecuados para cargas bajas y grandes
capacidades.

2.1.6 BOMBAS DE TURBINA O REGENERATIVA

Utilizada para líquidos claros, pueden ser horizontales o verticales, llenan una necesidad
entre las bombas centrífugas.
Son de baja y media capacidad y alta carga. El líquido debe pasar a través de la
carcaza por la serie de álabes hasta que sea impulsado por la descarga.

-6-
TECSUP Virtu@l Operación de Bombas Centrífugas Industriales

2.2 BOMBAS DE DESPLAZAMIENTO POSITIVO

La principal característica de estas bombas es que exhiben una relación entre el

movimiento de los elementos de bombeo y la cantidad de líquido movilizado. Estas
bombas tienen un sello dinámico que separa la descarga del fluido con el lado de
succión o entrada.

2.2.1 BOMBAS RECIPROCANTES

2.2.1.1 BOMBAS RECIPROCANTES DE VAPOR

Son aquellas en la que un émbolo o pistón desplaza un volumen dado de fluido

en cada carrera.
El principio básico de una bomba alternativa es que un sólido desplazará un
volumen igual de líquido.
En las bombas se pueden distinguir las siguientes partes:

1. Un sólido que se desplaza, llamado émbolo o pistón.

2. Un recipiente que contiene el líquido, llamado el cilindro líquido.

3. Una válvula de succión de retención que admite el fluido de la tubería de

succión
hacia el cilindro líquido.

4. Una válvula de descarga de retención que admite el flujo del cilindro líquido
hacia la tubería de descarga.

5. Empaque para sellar perfectamente la junta entre el émbolo y el cilindro

líquido y evitar que el líquido se fugue del cilindro y el aire.

-7-
TECSUP Virtu@l Operación de Bombas Centrífugas Industriales

2.2.1.2 BOMBAS RECIPROCANTES DE POTENCIA

Es una máquina alternativa de velocidad constante, para motor constante y

capacidad casi constante, cuyos émbolos o pistones se mueven por medio de
un cigüeñal, a través de una fuente motriz externa. La capacidad de la bomba
varía con el número de émbolos o pistones. En general, mientras mayor es el
número, menor es la variación en capacidad, a un número dado de rpm.
Pueden ser verticales u horizontales.

2.2.1.3 BOMBAS DE DIAFRAGMA

La bomba de diafragma usa un elemento flexible como un elemento de

desplazamiento. Este puede ser movido directamente por un movimiento
excéntrico o un líquido de bombeo secundario. No requiere empaques o sellos
dinámicos porque el mecanismo de impulsión está completamente aislado del
fluido bombeado por el diafragma. Los diafragmas están fabricados por
elastómeros, plásticos o metales. El principal problema que presentan es
naturalmente el de la vida relativamente corta del diafragma y su riesgo de
rotura, por lo que los costos de mantenimiento pueden ser elevados.

Acción neumática
Acción mecánica

-8-
TECSUP Virtu@l Operación de Bombas Centrífugas Industriales

2.2.2 BOMBAS ROTATORIAS

En ellas el desplazamiento del líquido se produce por rotación de una o más piezas
móviles en el interior de una carcaza, determinando unas cavidades en la que se
aloja el líquido que se desplaza desde de la entrada de la bomba hasta la zona de
descarga. La velocidad de giro es del orden de 500 rpm, proporcionando al líquido
presiones medias.
Pueden bombear líquidos que no contengan sólidos abrasivos, aunque están
especialmente indicadas para manejar líquidos algo viscosos, con propiedades
lubricantes.

2.2.2.1 BOMBAS DE ENGRANES

Son aquellas que constan de dos o más ruedas dentadas de igual

diámetro que se engranan alojadas en una carcaza. Impulsan al líquido
confinándolo entre los dientes de las ruedas y las paredes de la carcaza.
Los dos tipos principales son las bombas de engranajes internos y
externos.

2.2.2.2 BOMBAS DE LÓBULOS

Son semejantes a las bombas de engranes, los lóbulos cumplen la misma

misión. Cuando los lóbulos son helicoidales son usadas para aplicaciones
de bajas presiones.
La bomba de lóbulo recibe su nombre de la forma redondeada de las
superficies radiales del rotor que permite que los rotores estén
continuamente en contacto entre sí, a medida que giran.

-9-
TECSUP Virtu@l Operación de Bombas Centrífugas Industriales

2.2.2.3 BOMBAS DE TORNILLOS

Constan de uno o más rotores cilíndricos en forma de tornillo que encierran

al líquido entre sus estrías y las paredes de la cavidad donde se alojan,
obligándolo a circular en dirección axial desde un extremo del tornillo al
otro. En las versiones de tres rotores, el central es el que arrastra a los otros
dos. Se utilizan principalmente para impulsar líquidos viscosos.

2.2.2.4 BOMBAS PERISTÁLTICAS

Son aquellas que constan de una tubería flexible que al ser comprimida
sucesivamente por unas ruedas que giran continuamente, obligan a circular
el líquido en la dirección del giro. El efecto resultante es similar al
movimiento peristáltico del aparato digestivo animal, del cual recibe su
nombre.

La ventaja sobre las de diafragma, de no ofrecer posibilidades de fugas, al

no existir partes rígidas fijas y móviles en contacto, aunque presentan el
mismo problema de la vida limitada del material elástico de la conducción.

-10-
TECSUP Virtu@l Operación de Bombas Centrífugas Industriales

3. APLICACIONES DE LAS BOMBAS CENTRÍFUGAS

En la industria en general se utilizan diversos tipos de bombas hidráulicas, como por

ejemplo en la extracción de agua de los pozos, para la utilización como insumo en la
industria de bebidas gaseosas; en la industria de petróleo para bombear fluidos
dispersos cuya finalidad es remover los productos sólidos en la perforación de pozos
petroleros; en la movilización de minerales bajo la forma de pulpa, para la flotación
selectiva de minerales; en la industria cervecera para transferir el mosto del filtro-prensa
al caldero de sacarificación; en las refinerías de petróleo para mover los diversos fluidos
de las columnas de fraccionamiento, craqueo, etc.; en las plantas de producción de
vapor para mover el agua debidamente ablandada a la alimentación del caldero;
podríamos mencionar muchos más pues las aplicaciones de las bombas hidráulicas son
múltiples.

De la amplia gama de bombas hidráulicas utilizadas para transferir fluidos y en especial

líquidos, las más utilizadas son las bombas centrífugas, por su facilidad de adecuarse a
la naturaleza de los fluidos a manipular, es decir, su composición, corrosividad,
viscosidad; adecuando las partes expuestas para contrarrestar estos inconvenientes, a
través de utilización de materiales como: vidrio, acero inoxidable, hule , grafito, cloruro
de polivinilo (PVC), porcelana, fibra de vidrio y otros.

-11-
TECSUP Virtu@l Operación de Bombas Centrífugas Industriales

4. PRUEBA DE AUTOCOMPROBACIÓN

1 ¿ Qué es una bomba hidráulica?

2 ¿ Cómo se dividen las bombas hidráulicas?

3.¿ Qué caracteriza a las bombas de desplazamiento positivo?

4. ¿ Básicamente como está formada una bomba centrífuga?

5. ¿ Cuántos tipos de bombas centrífugas existen?

6. ¿ Que caracteriza a las bombas centrífugas de difusor?

7. ¿ Qué tipos de bombas reciprocantes existen?

8. ¿ Qué tipos de bombas rotatorias existen?

-12-
TECSUP Virtu@l Operación de Bombas Centrífugas Industriales

5. SOLUCION A LA PRUEBA DE AUTOCOMPROBACIÓN

1. Una bomba hidráulica es una máquina que transforma la potencia de entrada en una
potencia útil de salida, en forma de caudal de líquido.

2. Basado en el principio en el cual se añade energía al fluido las bombas hidráulicas se

dividen en :
• Bombas dinámicas
• Bombas de desplazamiento positivo

3. Las bombas de desplazamiento positivo se caracterizan por la relación que existe

entre los elementos que bombea y la cantidad de líquido movilizado

4. La bomba centrífuga básicamente está formada por un rodete o impulsor, algunas

veces acoplado a un difusor, para orientar el flujo y la carcaza, la cual cumple la
misión de transformar la energía cinética en energía de presión.

5. Las bombas centrífugas pueden ser:

• de voluta
• de difusor
• de flujo mixto
• de flujo axial
• de turbina

6. La bombas centrífugas de difusor son aquellas que poseen un juego de álabes fijos
que rodean al impulsor de tal forma que orientan al líquido movilizado por el
impulsor.

7. Las bombas reciprocantes pueden ser:

• reciprocantes de vapor
• reciprocantes de potencia
• de diafragma

8. Las bombas rotatorias pueden ser:

• bombas de engranes
• bombas de lóbulos
• bombas de tornillos
• bombas peristálticas.

FIN DE LA UNIDAD
