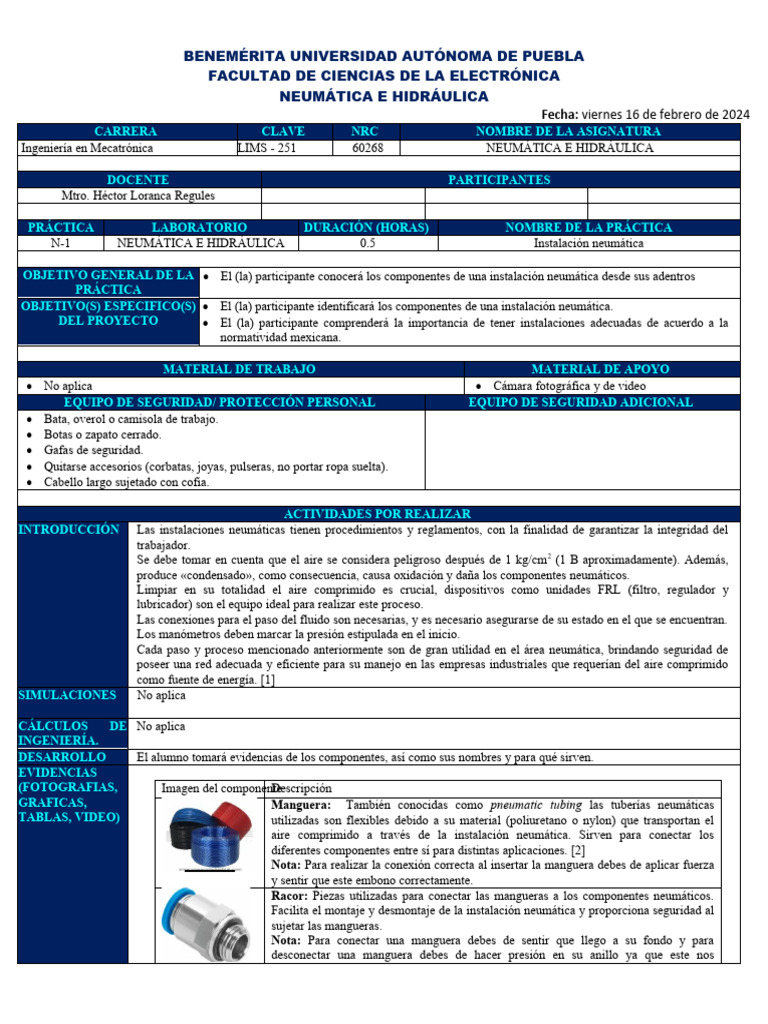

BENEMÉRITA UNIVERSIDAD AUTÓNOMA DE PUEBLA

FACULTAD DE CIENCIAS DE LA ELECTRÓNICA

NEUMÁTICA E HIDRÁULICA
Fecha: viernes 16 de febrero de 2024
CARRERA CLAVE NRC NOMBRE DE LA ASIGNATURA
Ingeniería en Mecatrónica LIMS - 251 60268 NEUMÁTICA E HIDRÁULICA

DOCENTE PARTICIPANTES
Mtro. Héctor Loranca Regules

PRÁCTICA LABORATORIO DURACIÓN (HORAS) NOMBRE DE LA PRÁCTICA

N-1 NEUMÁTICA E HIDRÁULICA 0.5 Instalación neumática

OBJETIVO GENERAL DE LA  El (la) participante conocerá los componentes de una instalación neumática desde sus adentros
PRÁCTICA
OBJETIVO(S) ESPECIFICO(S)  El (la) participante identificará los componentes de una instalación neumática.
DEL PROYECTO  El (la) participante comprenderá la importancia de tener instalaciones adecuadas de acuerdo a la
normatividad mexicana.

MATERIAL DE TRABAJO MATERIAL DE APOYO

 No aplica  Cámara fotográfica y de video
EQUIPO DE SEGURIDAD/ PROTECCIÓN PERSONAL EQUIPO DE SEGURIDAD ADICIONAL
 Bata, overol o camisola de trabajo.
 Botas o zapato cerrado.
 Gafas de seguridad.
 Quitarse accesorios (corbatas, joyas, pulseras, no portar ropa suelta).
 Cabello largo sujetado con cofia.

ACTIVIDADES POR REALIZAR

INTRODUCCIÓN Las instalaciones neumáticas tienen procedimientos y reglamentos, con la finalidad de garantizar la integridad del
trabajador.
Se debe tomar en cuenta que el aire se considera peligroso después de 1 kg/cm 2 (1 B aproximadamente). Además,
produce «condensado», como consecuencia, causa oxidación y daña los componentes neumáticos.
Limpiar en su totalidad el aire comprimido es crucial, dispositivos como unidades FRL (filtro, regulador y
lubricador) son el equipo ideal para realizar este proceso.
Las conexiones para el paso del fluido son necesarias, y es necesario asegurarse de su estado en el que se encuentran.
Los manómetros deben marcar la presión estipulada en el inicio.
Cada paso y proceso mencionado anteriormente son de gran utilidad en el área neumática, brindando seguridad de
poseer una red adecuada y eficiente para su manejo en las empresas industriales que requerían del aire comprimido
como fuente de energía. [1]
SIMULACIONES No aplica

CÁLCULOS DE No aplica
INGENIERÍA.
DESARROLLO El alumno tomará evidencias de los componentes, así como sus nombres y para qué sirven.
EVIDENCIAS
(FOTOGRAFIAS, Imagen del componente
Descripción
GRAFICAS, Manguera: También conocidas como pneumatic tubing las tuberías neumáticas
TABLAS, VIDEO) utilizadas son flexibles debido a su material (poliuretano o nylon) que transportan el
aire comprimido a través de la instalación neumática. Sirven para conectar los
diferentes componentes entre sí para distintas aplicaciones. [2]
Nota: Para realizar la conexión correcta al insertar la manguera debes de aplicar fuerza
y sentir que este embono correctamente.
Racor: Piezas utilizadas para conectar las mangueras a los componentes neumáticos.
Facilita el montaje y desmontaje de la instalación neumática y proporciona seguridad al
sujetar las mangueras.
Nota: Para conectar una manguera debes de sentir que llego a su fondo y para
desconectar una manguera debes de hacer presión en su anillo ya que este nos
 BENEMÉRITA UNIVERSIDAD AUTÓNOMA DE PUEBLA
FACULTAD DE CIENCIAS DE LA ELECTRÓNICA
NEUMÁTICA E HIDRÁULICA
proporciona seguridad.[3]
Unidad de mantenimiento FRL: Es un aparato diseñado para depurar el aire
comprimido en una planta. Se le llama FRL por las iniciales de filtros, reguladores y
lubricadores.
_  Filtrar el aire para mantenerlo libre de impurezas, atrapando contaminantes
como agua, polvo y aceite.
 Regular constantemente la presión del aire para asegurar que los equipos
_ reciban el suministro necesario.
 Lubricar el aire comprimido para reducir la fricción entre las partes móviles de
la maquinaria. [4]

Manómetro: Instrumento que mide la presión del aire comprimido u fluido que circula
en una instalación. Nos permite monitorizar la presión del sistema ya sea en bar o psi.
[5]

Válvula de 5/3: Válvulas distribuidoras con 5 puertos (3 vías y 2 posiciones) que

controlan el flujo de aire de la instalación. Dirigen el aire hacia el cilindro de doble
efecto para accionarlo y controlar su movimiento.
Accionamientos:
Pulsador General: Nos permite accionar la válvula por medio de un pulsador de forma
que lo empujamos para activar el sistema neumático.
Retorno por Muelle: Nos permite regresar al estado inicial al dejar de accionar el
pulsador en este caso.

Válvula Control de flujo: Componente que nos permite regular y controlar el flujo de
aire que circula por el sistema neumático (caudal), podemos controlar la velocidad de
movimiento del cilindro neumático y los actuadores mediante una rosca. [6]

Conexión T: Permite hacer una conexión entre 3 mangueras diferentes, teniendo una
entrada y dos salidas. Es un tipo de Racor y cuenta con su anillo de seguridad que debes
de apretar para desconectar una manguera.
Cilindro neumático de doble efecto: Es un actuador que convierte la energía
neumática en un movimiento lineal. Tienen dos puertos de entrada por lo que el aire
comprimido actúa en ambos lados del pistón. Realiza movimientos de avance y
retroceso en una sola dirección.

Cilindro neumático se Simple efecto: Es un actuador que convierte la energía

neumática en un movimiento lineal, pero al contar solo con una entrada el aire que es
comprimido para empujar la carrera después de dejar de aplicar presión vuelve a su
estado original ya que cuenta con un retroceso por muelle.

Compresor: Comprime el aire y lo suministra a presión para su uso en el sistema.

Transforma la energía mecánica en energía neumática.

OBSERVACIONES
Y Nombre del alumno Observaciones y conclusiones
CONCLUSIONES

Referencias bibliográficas:
 BENEMÉRITA UNIVERSIDAD AUTÓNOMA DE PUEBLA
FACULTAD DE CIENCIAS DE LA ELECTRÓNICA
NEUMÁTICA E HIDRÁULICA
[1] https://pcspneumatic.com/2019/08/13/instalacion-neumatica-pasos-para-realizar-un-adecuado-montaje/
[2] ROMEcoindustrial. (2018, 25 abril). Manguera neumática | Tubing neumático | Poliuretano y nylon. Rome Co Industrial.
https://www.romecoindustrial.com/2018/04/25/manguera-neumatica-tubing-neumatico/#:~:text=Nuestras%20medidas%20m
%C3%A9tricas%20de%20manguera%20poliuretano%20uso%20neum%C3%A1tico,14%20mm%20%28nylon%29%2016%20mm
%20%28poliuretano%20o%20nylon%29
[3] Festo. (s. f.). Comprar Racor rápido roscado QS online | Festo MX. https://www.festo.com/mx/es/p/racor-rapido-roscado-id_QS/
[4] Mancuzo, G. (2022, 19 diciembre). ¿Qué es una Unidad de Mantenimiento o FRL? Blog - ComparaSoftware.
https://blog.comparasoftware.com/unidad-de-mantenimiento/
[5] Ingenierizando. (2022b, junio 29). Manómetro. Ingenierizando. https://www.ingenierizando.com/laboratorio/manometro/
[6] Solorzano, R. (2017, 6 julio). Principios ingenieriles básicos: válvulas de control de flujo. Power & Motion.
https://www.powermotiontech.com/hydraulics/hydraulic-valves/article/21887396/principios-ingenieriles-bsicos-vlvulas-de-control-de-flujo

NOTA:
CUIDAR LA PRESENTACIÓN QUE NO SE DISTORCIONE.
