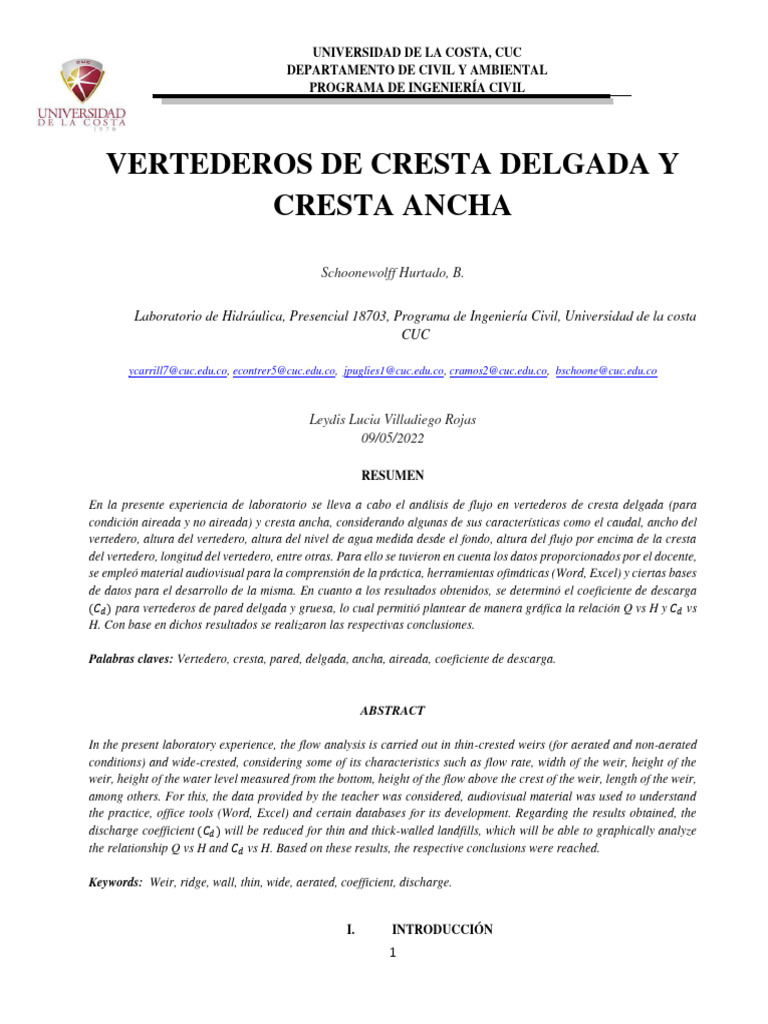

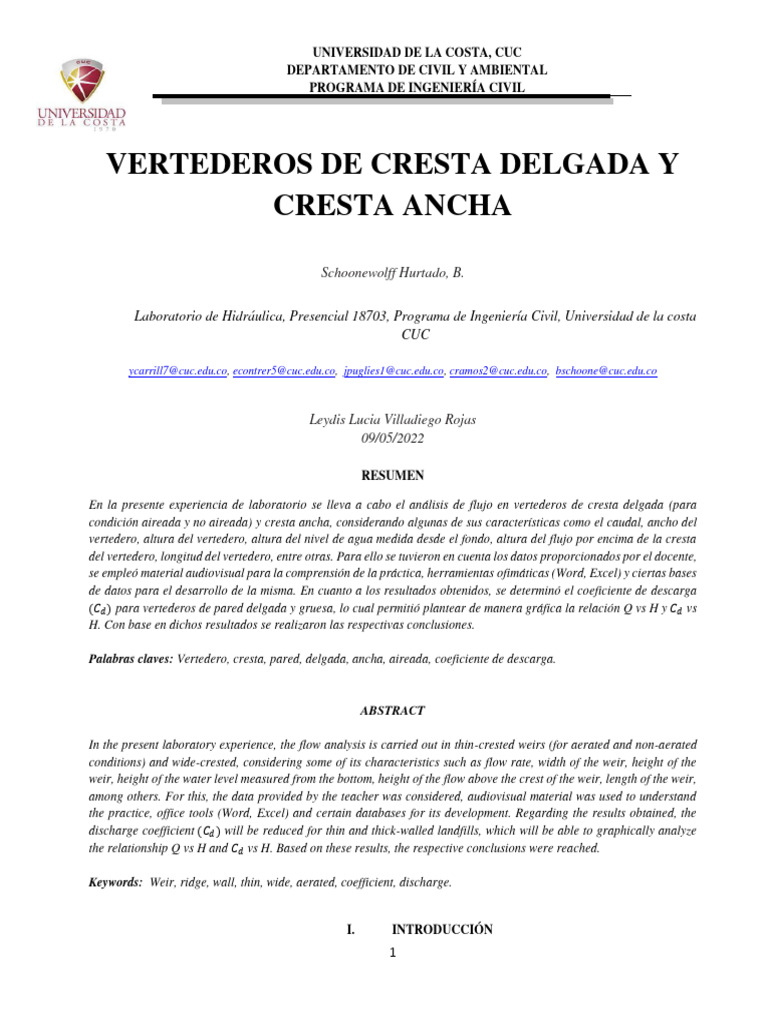

VERTEDEROS DE CRESTA DELGADA Y

CRESTA ANCHA

Schoonewolff Hurtado, B.

Laboratorio de Hidráulica, Presencial 18703, Programa de Ingeniería Civil, Universidad de la costa

CUC

ycarrill7@cuc.edu.co, econtrer5@cuc.edu.co, jpuglies1@cuc.edu.co, cramos2@cuc.edu.co, bschoone@cuc.edu.co

Leydis Lucia Villadiego Rojas

09/05/2022

RESUMEN

En la presente experiencia de laboratorio se lleva a cabo el análisis de flujo en vertederos de cresta delgada (para
condición aireada y no aireada) y cresta ancha, considerando algunas de sus características como el caudal, ancho del
vertedero, altura del vertedero, altura del nivel de agua medida desde el fondo, altura del flujo por encima de la cresta
del vertedero, longitud del vertedero, entre otras. Para ello se tuvieron en cuenta los datos proporcionados por el docente,
se empleó material audiovisual para la comprensión de la práctica, herramientas ofimáticas (Word, Excel) y ciertas bases
de datos para el desarrollo de la misma. En cuanto a los resultados obtenidos, se determinó el coeficiente de descarga
(𝐶𝑑 ) para vertederos de pared delgada y gruesa, lo cual permitió plantear de manera gráfica la relación Q vs H y 𝐶𝑑 vs
H. Con base en dichos resultados se realizaron las respectivas conclusiones.

Palabras claves: Vertedero, cresta, pared, delgada, ancha, aireada, coeficiente de descarga.

ABSTRACT

In the present laboratory experience, the flow analysis is carried out in thin-crested weirs (for aerated and non-aerated
conditions) and wide-crested, considering some of its characteristics such as flow rate, width of the weir, height of the
weir, height of the water level measured from the bottom, height of the flow above the crest of the weir, length of the weir,
among others. For this, the data provided by the teacher was considered, audiovisual material was used to understand
the practice, office tools (Word, Excel) and certain databases for its development. Regarding the results obtained, the
discharge coefficient (𝐶𝑑 ) will be reduced for thin and thick-walled landfills, which will be able to graphically analyze
the relationship Q vs H and 𝐶𝑑 vs H. Based on these results, the respective conclusions were reached.

Keywords: Weir, ridge, wall, thin, wide, aerated, coefficient, discharge.

I. INTRODUCCIÓN
1
 UNIVERSIDAD DE LA COSTA, CUC
DEPARTAMENTO DE CIVIL Y AMBIENTAL
PROGRAMA DE INGENIERÍA CIVIL

Los vertederos son dispositivos ampliamente utilizados en la medición de flujo de canales abiertos; se llama vertedero a la
estructura hidráulica la cual intercepta una corriente de un líquido con superficie libre, causando una elevación del nivel del fluido
aguas arriba de la misma. El vertedero puede tener diversas formas según las finalidades a las que se destine. Si la descarga se
efectúa sobre una placa con perfil de cualquier forma, pero de arista aguda, el vertedero se llama de pared delgada; cuando la
descarga se realiza sobre una superficie, el vertedero se denomina de pared gruesa. Ambos tipos pueden utilizarse como
dispositivos de aforo en el laboratorio o en canales de pequeñas dimensiones. El vertedero de pared gruesa se emplea además
como obra de control o de excedencias en una presa y como aforador en grandes canales. Se pueden emplear para mantener un
nivel aguas arriba que no exceda un valor límite en un almacenamiento de agua o un canal, o bien, para medir el caudal
transportado por un canal [1, 2].
Este laboratorio presenta distintos conceptos que permiten entender de manera más precisa el tema en estudio como lo es el flujo
de vertederos según su tipo, por lo tanto, se plantearon objetivos tales como determinar el coeficiente de descarga del vertedero
de cresta delgada para las condiciones de aireación o no, así mismo calcular 𝐶𝑑 para el vertedero de cresta ancha, observar y
analizar la relación entre Caudal - Cresta del vertedero y Coeficiente de descarga – Cresta del vertedero, calcular 𝑦𝑐 teóricamente.

II. MARCO TEÓRICO

La medición del caudal en canales abiertos es una de las principales preocupaciones de la ingeniería hidráulica. Los vertederos de
cresta afilada (también llamados vertederos de placa delgada o muescas) se utilizan para obtener descargas en canales abiertos
midiendo únicamente la carga de agua aguas arriba del vertedero. Los vertederos se utilizan ampliamente en prácticas de riego,
laboratorios e industria. Como dispositivo de medición de flujo clásico, muchos investigadores realizaron extensos estudios en
vertederos rectangulares y contribuyeron al desarrollo de varias formulaciones para descarga. La descarga es la única incógnita
que se calcula a partir del valor medido de la cabeza sobre el vertedero, que generalmente se toma como el nivel del agua en
relación con la cresta del vertedero medido suficientemente aguas arriba del vertedero despreciando la cabeza de velocidad. El
objetivo común es obtener el vínculo correcto entre la altura medida y el caudal correspondiente para las dimensiones conocidas
del vertedero. Algunos de los estudios son experimentales para enriquecer la base de datos utilizada en el desarrollo de funciones
empíricas, mientras que otros son teóricos para incorporar con precisión diferentes aspectos físicos del comportamiento del flujo
en la formulación y así ampliar el rango de aplicabilidad [3].

Por otro lado, de acuerdo con la Oficina de Reclamación de los Estados Unidos (USBR), los vertederos de cresta ancha son
vertederos de forma especial que se pueden diseñar para adaptarse a secciones transversales de canales más complicadas mejor
que otros vertederos, y la forma de la sección de control se puede seleccionar considerando el rango de variaciones de la descarga
y altura. Otra ventaja es que algunos tipos de vertederos de cresta ancha pueden pasar fácilmente sedimentos y desechos flotantes
mejor que los vertederos de cresta afilada, especialmente aquellos que tienen transiciones aguas arriba inclinadas o puntas
redondas en las secciones aguas arriba. Además, la sumersión no afecta el funcionamiento de los vertederos de cresta ancha hasta
un 90 % con transiciones inclinadas aguas abajo y hasta un 80 % con caídas verticales aguas abajo [4].

III. METODOLOGÍA

Para el desarrollo de la experiencia Vertederos de cresta delgada y cresta ancha, los datos principales fueron suministrados por
el docente para la determinación de variables en relación con los objetivos planteados. También se emplearon como material de
apoyo la “Guía de Trabajos Prácticos, Laboratorio de Hidráulica” (Universidad de la Costa, 2018) y videos relacionados con el
laboratorio; en los que se evidencian los distintos tipos de vertederos según su geometría y la utilización experimental de pared
delgada en condición aireada y no aireada, como también de pared gruesa, enfocado en la comprensión de la temática por medio
de la observación práctica en modalidad presencial.
IV. RESULTADOS Y ANÁLISIS
2
 UNIVERSIDAD DE LA COSTA, CUC
DEPARTAMENTO DE CIVIL Y AMBIENTAL
PROGRAMA DE INGENIERÍA CIVIL

Es primordial comprender la importancia de la experiencia, ya que en la práctica tiene gran cantidad de aplicaciones y se constituye
como un tema de interés diverso en la hidráulica de canales. Por lo tanto, para dar paso al análisis que se pretende desarrollar
mediante el laboratorio, principalmente se plantearon los datos sintéticos (Base del canal, Ancho del vertedero, Longitud de la
cresta del vertedero, Altura del vertedero, Altura de nivel de agua medida desde el fondo, Caudales para vertedero cresta delgada
condición no aireada – condición aireada, Caudales vertederos cresta ancha).

Se calculó la Altura del flujo por encima de la cresta del vertedero o Carga sobre el vertedero (H) en todos los casos (Anexo 1),
con la siguiente ecuación:

𝐻 = 𝑌0 − 𝑃

Para Vertederos Cresta Delgada rectangular sin contracción (aquel cuyo ancho es igual al del canal de aproximación B=b):

Vertedero Cresta Delgada

Ancho del vertedero: b (m)= 0.075
Altura del vertedero: P (m)= 0.115

Tabla 1. Ancho y Altura de vertedero cresta delgada para ambas condiciones.

Vertedero Cresta Delgada – Condición No Aireada

CONDICIÓN NO AIREADA
𝑌0 ( ) H (m) Q( )
0.122 0.007 0.000116
0.131 0.016 0.000353
0.135 0.020 0.000525
0.141 0.026 0.000938

Tabla 2. Altura de nivel de agua medida desde el fondo, Carga sobre el vertedero, Caudal para condición no aireada.

Vertedero Cresta Delgada – Condición Aireada

CONDICIÓN AIREADA
𝑌0 ( ) H (m) Q( )
0.141 0.026 0.000116
0.156 0.041 0.000353
0.173 0.058 0.000525
0.192 0.077 0.000938

Tabla 3. Altura de nivel de agua medida desde el fondo, Carga sobre el vertedero, Caudal para condición aireada.

Para Vertederos Cresta Ancha

3
 UNIVERSIDAD DE LA COSTA, CUC
DEPARTAMENTO DE CIVIL Y AMBIENTAL
PROGRAMA DE INGENIERÍA CIVIL

Vertedero Cresta Ancha

Amplitud del vertedero de cresta ancha: B longitudinal (m)= 0.4
Altura del vertedero: P (m)= 0.1
Ancho del canal: b (m)= 0.075

Tabla 4. Longitud del vertedero, Altura de vertedero y Ancho del canal para vertedero pared gruesa.

VERTEDERO CRESTA ANCHA

𝑌0 ( ) H (m) Q( )
0.118 0.018 0.000253
0.126 0.026 0.000481
0.129 0.029 0.000565
0.135 0.035 0.000761

Tabla 5. Altura de nivel de agua medida desde el fondo, Carga sobre el vertedero, Caudal para cresta ancha.

VERTEDEROS CRESTA DELGADA

Teniendo en cuenta los datos planteados anteriormente, se calcula el Coeficiente de descarga con la ecuación general (Anexo 1)
para las dos condiciones:

𝑄
𝐶𝑑 = 2
𝑏√2𝑔𝐻 2

Utilizando los datos de la tabla 1 y 2 para cada caudal y carga del vertedero,

0.000116
𝐶𝑑 = 2 = 0.89477
(0.075)√2(9.8)(0.007) 2

CONDICIÓN NO AIREADA
𝐶𝑑 (𝑔 )
0.89477
0.78795
0.83853
1.01075

Tabla 6. Coeficiente de descarga condición no aireada (Ecuación General).

Así mismo, se hizo uso de los valores de la tabla 1 y 3 obteniendo como resultados:

0.000116
𝐶𝑑 = 2 = 0.12499
(0.075)√2(9.8)(0.026) 2

4
 UNIVERSIDAD DE LA COSTA, CUC
DEPARTAMENTO DE CIVIL Y AMBIENTAL
PROGRAMA DE INGENIERÍA CIVIL

CONDICIÓN AIREADA
𝐶𝑑 (𝑔 ) 𝐶
0.124997
0.192088
0.169793
0.198321

Tabla 7. Coeficiente de descarga condición aireada (Ecuación General).

También se estimó el Coeficiente de descarga con la fórmula de Rehbock (Anexo 1) pero solamente para la condición aireada,
por lo tanto, se consideraron las tablas 1 y 3:

𝐻
𝐶𝑑 = 0.602 + 0.083 ∗
𝑃
0.026
𝐶𝑑 = 0.602 + 0.083 ∗
0.115

𝐶𝑑 = 0.1548

CONDICIÓN AIREADA
𝐶𝑑 ( 𝑏 )
0.154870
0.244217
0.345478
0.458652

Tabla 8. Coeficiente de descarga condición aireada (Ecuación Rehbock).

Una forma alternativa para estimar el coeficiente de descarga en condición aireada es con la Fórmula de la Sociedad Suiza de
Ingenieros y Arquitectos, es en 1924 que se adoptó esta fórmula de descarga para vertederos rectangulares de pared delgada.
La fórmula parte de la ecuación general de descarga de un vertedero. En esta fórmula también hay dos coeficiente, según
existen contracciones o no [5].

El coeficiente de descarga Cd para un vertedero sin contracciones es:

1 1 𝐻 2
𝐶𝑑 = 0.615 [1 + ] [1 + ( ) ]
1000𝐻 + 1.6 2 𝐻+𝑃

La carga H está en metros.

Los límites de aplicación de este coeficiente son:

- Carga sobre el vertedero 0.025 ≤ 𝐻 ≤ 0.80

- Altura del umbral 𝑃 ≥ 0.30
𝐻
- ≤1
𝑃

Luego, se graficaron los valores de caudal vs carga sobre el vertedero para cada categoría como se puede observar a
continuación:

5
 UNIVERSIDAD DE LA COSTA, CUC
DEPARTAMENTO DE CIVIL Y AMBIENTAL
PROGRAMA DE INGENIERÍA CIVIL

Q vs H (CONDICIÓN NO AIREADA)
0.001
0.0009
0.0008
0.0007
Caudal (Q)

0.0006
0.0005
0.0004
0.0003
0.0002
0.0001
0
0 0.005 0.01 0.015 0.02 0.025 0.03
Altura del flujo por encima de la cresta del vertedero (H)

Gráfico 1. Caudal vs Carga sobre el vertedero – Condición no aireada.

Q vs H (CONDICIÓN AIREADA)
0.001
0.0009
0.0008
0.0007
Caudal (Q)

0.0006
0.0005
0.0004
0.0003
0.0002
0.0001
0
0 0.01 0.02 0.03 0.04 0.05 0.06 0.07 0.08 0.09
Altura del flujo por encima de la cresta del vertedero (H)

Gráfico 2. Caudal vs Carga sobre el vertedero – Condición aireada.

El caudal y la carga sobre el vertedero (Q – H) presentan una relación potencial en cuanto al coeficiente de descarga ya que son
variables esenciales para la determinación de este parámetro si se analiza la ecuación general, también se puede evidenciar
gráficamente la correlación entre sí puesto que, si la carga sobre el vertedero aumenta, el caudal por el eje y también aumenta.

Continuando con el desarrollo de la experiencia, también se realizó la gráfica del coeficiente de descarga vs carga sobre el
vertedero, para condición no aireada y aireada (General y Rehbock):

6
 UNIVERSIDAD DE LA COSTA, CUC
DEPARTAMENTO DE CIVIL Y AMBIENTAL
PROGRAMA DE INGENIERÍA CIVIL

Cd vs H (CONDICIÓN NO AIREADA)
1.20000
Coeficiente de descarga (Cd)
1.00000

0.80000

0.60000

0.40000

0.20000

0.00000
0 0.005 0.01 0.015 0.02 0.025 0.03
Altura del flujo por encima de la cresta del vertedero (H)

Gráfico 3. Coeficiente de descarga vs Carga sobre el vertedero – Condición no aireada.

Cd general vs H (CONDICIÓN AIREADA)

0.250000
Coeficiente de descarga (Cd)

0.200000

0.150000

0.100000

0.050000

0.000000
0 0.01 0.02 0.03 0.04 0.05 0.06 0.07 0.08 0.09
Altura del flujo por encima de la cresta del vertedero (H)

Gráfico 4. Coeficiente de descarga (Ec. General) vs Carga sobre el vertedero – Condición aireada.

7
 UNIVERSIDAD DE LA COSTA, CUC
DEPARTAMENTO DE CIVIL Y AMBIENTAL
PROGRAMA DE INGENIERÍA CIVIL

Cd Rehbock vs H (CONDICIÓN AIREADA)

0.500000
Coeficiente de descarga (Cd) 0.450000
0.400000
0.350000
0.300000
0.250000
0.200000
0.150000
0.100000
0.050000
0.000000
0 0.01 0.02 0.03 0.04 0.05 0.06 0.07 0.08 0.09
Altura del flujo por encima de la cresta del vertedero (H)

Gráfico 5. Coeficiente de descarga (Ec. Rehbock) vs Carga sobre el vertedero – Condición aireada.

Las discrepancias notadas se deben a los datos tomados experimentalmente y también a las distintas ecuaciones empleadas que
permiten visualizar de distintas perspectivas el comportamiento de las variables.

VERTEDERO CRESTA ANCHA

Considerando los datos sintéticos expuestos anteriormente para cresta ancha, se estima el Coeficiente de descarga con la
ecuación general (Anexo 1), donde B para este caso es distinto al ancho del canal (b):

𝑄
𝐶𝑑 = 2
𝐵 √2𝑔𝐻 2

Utilizando los datos de las tablas 4 y 5 para cada caudal y carga sobre el vertedero,

0.000253
𝐶𝑑 = 2
(0.4)√2(9.8)(0.018) 2

𝐶𝑑 = 0.08874

VERTEDERO CRESTA ANCHA

𝐶𝑑 (𝑔 ) 𝐶
0.08874
0.09718
0.09691
0.09844

Tabla 9. Coeficiente de descarga vertedero pared gruesa (Ecuación General).

Seguidamente se calculó el coeficiente de descarga usando las variables de las tablas 4 y 5, pero con la fórmula de Chow (1959)
(Anexo 1) planteada en la guía de laboratorio [6]:

8
 UNIVERSIDAD DE LA COSTA, CUC
DEPARTAMENTO DE CIVIL Y AMBIENTAL
PROGRAMA DE INGENIERÍA CIVIL

0.65
𝐶𝑑 =
𝐻
√1 +
𝑃

0.65
𝐶𝑑 =
0.018
√1 +
0.1

𝐶𝑑 = 0.59837

VERTEDERO CRESTA ANCHA

𝐶𝑑 (𝐶 )
0.59837
0.57907
0.57229
0.55943

Tabla 10. Coeficiente de descarga vertedero pared gruesa (Fórmula Chow).

Por otra parte, una manera alternativa de calcular el coeficiente de descarga para vertederos de cresta ancha es empleando la
siguiente ecuación [7]:

𝑄𝑟
𝐶𝑑 =
𝑄𝑡

𝑄𝑟
𝐶𝑑 = 3
1.705𝐻 2

Donde:

Cd: Coeficiente de descarga

Qr: Caudal real

Qt: Caudal teórico

b: ancho del canal

h: carga sobre el vertedero

Luego se realizaron las gráficas solicitadas en la guía de la experiencia, inicialmente se hizo la de Caudal vs Carga sobre el
vertedero de cresta ancha:

9
 UNIVERSIDAD DE LA COSTA, CUC
DEPARTAMENTO DE CIVIL Y AMBIENTAL
PROGRAMA DE INGENIERÍA CIVIL

Q vs H (VERTEDERO CRESTA ANCHA)

0.0008
0.0007
0.0006
Caudal (Q)

0.0005
0.0004
0.0003
0.0002
0.0001
0
0 0.005 0.01 0.015 0.02 0.025 0.03 0.035 0.04
Altura del flujo por encima de la cresta del vertedero (H)

Gráfico 6. Caudal vs Carga sobre el vertedero – Vertedero Cresta Ancha.

En el gráfico 6 se puede observar notoriamente la relación entre Q y H, de tal forma que si la carga sobre el vertedero aumenta
el caudal también.

Conforme al planteamiento de la práctica, se procedió a ilustrar el coeficiente de descarga obtenido de la ecuación general y
también el de la fórmula de Chow vs la Carga sobre el vertedero, tal como se exponen a continuación:

Cd General vs H (CRESTA ANCHA)

0.10000
Coeficiente de descarga (Cd)

0.09800

0.09600

0.09400

0.09200

0.09000

0.08800
0 0.005 0.01 0.015 0.02 0.025 0.03 0.035 0.04
Altura del flujo por encima de la cresta del vertedero (H)

Gráfico 7. Coeficiente de descarga (Ec. General) vs Carga sobre el vertedero – Cresta ancha.

10
 UNIVERSIDAD DE LA COSTA, CUC
DEPARTAMENTO DE CIVIL Y AMBIENTAL
PROGRAMA DE INGENIERÍA CIVIL

Cd Chow vs H (CRESTA ANCHA)

0.60500
Coeficiente de descarga (Cd) 0.60000
0.59500
0.59000
0.58500
0.58000
0.57500
0.57000
0.56500
0.56000
0.55500
0 0.005 0.01 0.015 0.02 0.025 0.03 0.035 0.04
Altura del flujo por encima de la cresta del vertedero (H)

Gráfico 8. Coeficiente de descarga (Ec. Chow) vs Carga sobre el vertedero – Cresta ancha.

Los errores evidentes como el del gráfico 8, donde el comportamiento de la línea es inverso entre los dos parámetros establecidos
se pudieron presentar por inexactitudes en la recolección de datos, de tal forma que al realizar los cálculos estos presenten un
grado de error.

Por último, se calculó la profundidad crítica en canal rectangular (𝑦𝑐 ) con la siguiente ecuación (Anexo 1):

3 𝑞2
𝑦𝑐 = √
𝑔

Donde, q es caudal por unidad de ancho

𝑄
𝑞=
𝑏

Se remplazaron los valores correspondientes para cada profundidad crítica teniendo en cuenta la tabla 4 y tabla 5,

0.000253
𝑞=
0.075

𝑞 = 0.00337

VERTEDERO CRESTA ANCHA

q unitario
0.00337
0.00641
0.00753
0.01015

Tabla 11. Caudales unitarios.

11
 UNIVERSIDAD DE LA COSTA, CUC
DEPARTAMENTO DE CIVIL Y AMBIENTAL
PROGRAMA DE INGENIERÍA CIVIL

3 (0.00337)2
𝑦𝑐 = √
9.8

𝑦𝑐 = 0.0105

VERTEDERO CRESTA ANCHA

𝑌𝑐 ( )
0.01050
0.01612
0.01795
0.02191

Tabla 12. Profundidad crítica.

V. CONCLUSIONES

Finalmente, conforme a los lineamientos de la experiencia enfocados en el cálculo y análisis de las características de los vertederos
cresta delgada para condición aireada y no aireada, también para vertederos cresta ancha. En cuanto a la primera parte del informe
enfocado en vertederos de pared delgada teniendo en cuenta las gráficas elaboradas, inicialmente las de Caudal vs Carga sobre
el vertedero (Q vs H) se puede concluir que ambos gráficos tanto para condición aireada como no aireada expusieron y cumplieron
un comportamiento directamente proporcional entre variables (gráfico 1 y gráfico 2). Por otra parte, apuntando al objetivo
enfocado en el cálculo del coeficiente de descarga, este fue graficado en relación con la Carga sobre el vertedero. Para la condición
no aireada 𝐶𝑑 tendía a mantenerse algo constante entre un rango de valores determinados con respecto a H (gráfico 3). En cuanto
a la condición aireada, primeramente, cuando se consideró el coeficiente de descarga calculado con la ecuación general este
gráfico presentó inconsistencia en el tercer dato ya que la carga sobre el vertedero aumentó, pero por el contrario el coeficiente
de descarga disminuyó, lo que se aprecia claramente de forma ilustrativa esto se pudo deber a errores experimentales en la toma
de datos (gráfico 4). Respecto a la relación coeficiente de descarga estimado con la fórmula de Rehbock vs carga sobre el
vertedero, es comparación con los esquemas anteriormente mencionados este es mejor, puesto que manifiesta un rango de error
menor, además según la guía de laboratorio esta fórmula está estipulada para vertederos rectangulares sin contracción (aquel cuyo
ancho es igual al del canal de aproximación) y aireado, por lo tanto es más acertado con el ensayo experimental de laboratorio lo
cual es evidente en el gráfico 5.

Para vertederos cresta ancha, la relación caudal vs carga sobre el vertedero fue igual que para los de cresta delgada (Gráfico 6).
Seguidamente, el gráfico 7 describe el coeficiente de descarga supuesto de la ecuación general pero referente a vertederos de
pared gruesa y la altura del flujo por encima de la cresta del vertedero, en el cual el tercer dato también inexactitud ya que H
aumentó, pero 𝐶𝑑 disminuyó; esto se pudo presentar porque el valor de H es considerablemente grande (inverso al coeficiente de
descarga en la ecuación general) con respecto al del caudal lo cual afectó el resultado de la fórmula empleada y por ende el del
gráfico. A cerca de la última ilustración (gráfico 8) el coeficiente de descarga de la fórmula de Chow vs carga sobre el vertedero
la interpretación es difícil de comprender puesto que el resultado obtenido es impreciso, por lo que la gráfica presentó un
comportamiento completamente inversamente proporcional, este error pudo ocurrir por inconsistencias en los datos que al
utilizarlos en la ecuación proporcionaron cierto rango de discrepancia.

Para concluir, se determinó la profundidad crítica en canal rectangular (𝑦𝑐 ) para cada caudal unitario, adquiriendo valores
oscilados entre 0.01050m y 0.02191 (tabla 12).

12
 UNIVERSIDAD DE LA COSTA, CUC
DEPARTAMENTO DE CIVIL Y AMBIENTAL
PROGRAMA DE INGENIERÍA CIVIL

VI. BIBLIOGRAFÍA

[1] Rincón del Vago, «Vertederos de agua,» 12 Marzo 2017. [En línea]. Available: https://html.rincondelvago.com/vertederos-
de-agua.html. [Último acceso: 19 Mayo 2022].

[2] C. Salas Vázquez, «Hidraulica 1 cap 5 vertedores y compuetas 2013_1_2,» 6 Noviembre 2018. [En línea]. Available:
https://es.slideshare.net/CristianSalasVzquez/hidraulica-1-cap-5-vertedores-y-compuetas-201312. [Último acceso: 19
Mayo 2022].

[3] I. Aydin, A. B. Altan-Sakarya y C. Sisman, «Discharge formula for rectangular sharp-crested weirs,» Flow Measurement
and Instrumentation, vol. 22, nº 2, pp. 144-151, Abril 2011.

[4] I. A. Al-Khatib y M. Gogus, «Prediction models for discharge estimation in rectangular compound broad-crested weirs,»
Flow Measurement and Instrumentation, vol. 36, pp. 1-8, Abril 2014.

[5] U. A. Ngamalieu Nengoue, «CARACTERIZACIÓN DE VERTEDEROS HIDRÁULICOS MEDIANTE TÉCNICAS

CFD,» 2015.

[6] Universidad de la Costa, «Flujo en Vertederos de Cresta Delgada y Cresta Ancha,» Guía de Trabajos Prácticos,
Laboratorio de Hidráulica, 2018.

[7] G. Corte, L. Flores, J. Gallardo y P. Zúñiga, «VERTEDERO TRIANGULAR Y DE CRESTA ANCHA,» Prácticas de
laboratorio de hidráulica, Informe IV, 2013.

ANEXOS

Anexo 1. Ecuaciones empleadas en la experiencia Vertederos de cresta delgada y cresta ancha.

𝐻 = 𝑌0 − 𝑃

Ecuación 1. Altura del flujo por encima de la cresta del vertedero o Carga sobre el vertedero (H).

𝑄
𝐶𝑑 = 2
𝑏√2𝑔𝐻 2

Ecuación 2. Coeficiente de descarga (Ecuación General).

𝐻
𝐶𝑑 = 0.602 + 0.083 ∗
𝑃

Ecuación 3. Coeficiente de descarga (Fórmula Rehbock).

0.65
𝐶𝑑 =
𝐻
√1 +
𝑃

Ecuación 4. Coeficiente de descarga (Fórmula de Chow).

13
 UNIVERSIDAD DE LA COSTA, CUC
DEPARTAMENTO DE CIVIL Y AMBIENTAL
PROGRAMA DE INGENIERÍA CIVIL

3 𝑞2
𝑦𝑐 = √
𝑔

Ecuación 5. profundidad crítica en canal rectangular.

Anexo 2. Evidencia de consulta especializada en las bases de datos

Imagen 1. Artículo 1, bases de datos.

14
 UNIVERSIDAD DE LA COSTA, CUC
DEPARTAMENTO DE CIVIL Y AMBIENTAL
PROGRAMA DE INGENIERÍA CIVIL

Imagen 2. Artículo 2, bases de datos.

15
