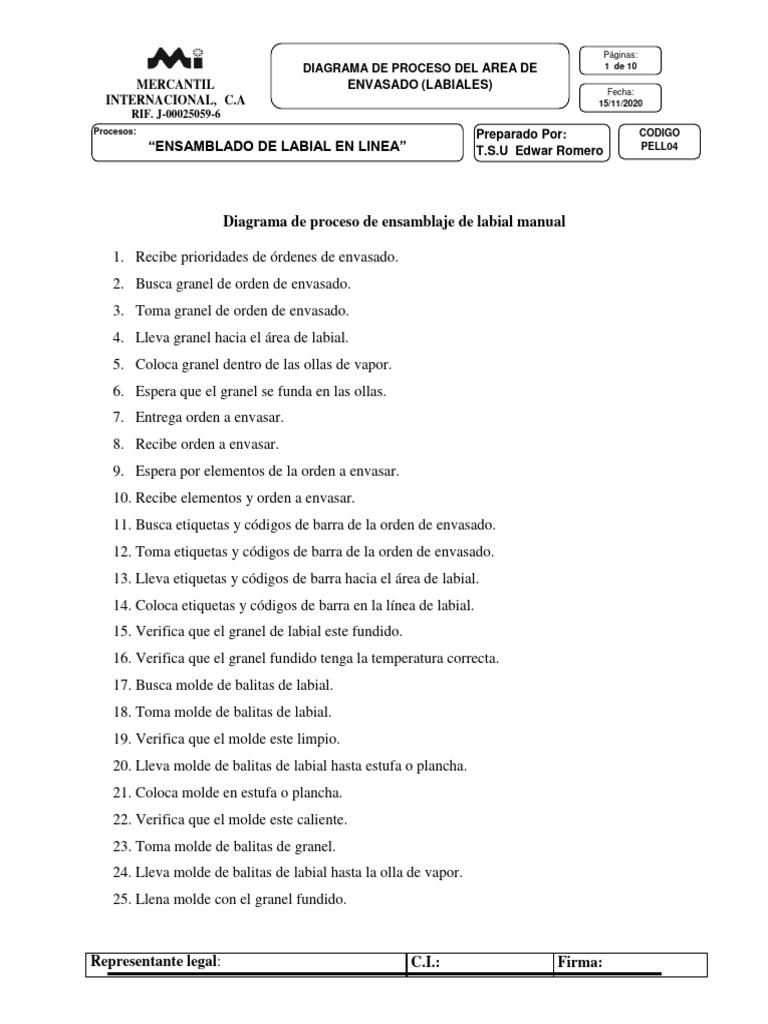

Diagrama de Proceso de Ensamblaje de Labial Manual

Páginas:
DIAGRAMA DE PROCESO DEL AREA DE 1 de 10
MERCANTIL ENVASADO (LABIALES) Fecha:

INTERNACIONAL, C.A 15/11/2020
RIF. J-00025059-6
Procesos: Preparado Por: CODIGO
“ENSAMBLADO DE LABIAL EN LINEA” T.S.U Edwar Romero PELL04
Diagrama de proceso de ensamblaje de labial manual
1. Recibe prioridades de órdenes de envasado.

2. Busca granel de orden de envasado.
3. Toma granel de orden de envasado.
4. Lleva granel hacia el área de labial.
5. Coloca granel dentro de las ollas de vapor.
6. Espera que el granel se funda en las ollas.
7. Entrega orden a envasar.
8. Recibe orden a envasar.
9. Espera por elementos de la orden a envasar.
10. Recibe elementos y orden a envasar.
11. Busca etiquetas y códigos de barra de la orden de envasado.
12. Toma etiquetas y códigos de barra de la orden de envasado.
13. Lleva etiquetas y códigos de barra hacia el área de labial.
14. Coloca etiquetas y códigos de barra en la línea de labial.
15. Verifica que el granel de labial este fundido.
16. Verifica que el granel fundido tenga la temperatura correcta.
17. Busca molde de balitas de labial.
18. Toma molde de balitas de labial.
19. Verifica que el molde este limpio.
20. Lleva molde de balitas de labial hasta estufa o plancha.
21. Coloca molde en estufa o plancha.
22. Verifica que el molde este caliente.
23. Toma molde de balitas de granel.
24. Lleva molde de balitas de labial hasta la olla de vapor.
25. Llena molde con el granel fundido.
Representante legal: C.I.: Firma:

Páginas:

RIF. J-00025059-6
26. Espera que el granel repose un poco en el molde.

27. Lleva molde hasta la plancha de enfriamiento.
28. Coloca molde lleno en la plancha de enfriamiento.
29. Espera que el molde se enfrié.
30. Toma molde lleno frió.
31. Lleva molde frió hasta la mesa de desarrollo.
32. Desmoldea las balitas de labial.
33. Coloca balitas de labial en bandejas.
34. Lleva bandejas de balitas de labial hasta mesa de ensamble.
35. Coloca bandejas de balitas de labial en mesa de ensamble.
36. Toma balita y mecanismo de labial.
37. Coloca balita en mecanismo de labial.
38. Coloca mecanismo de labial con balita en bandeja.
39. Lleva mecanismo con balitas hasta la línea.
40. Coloca bandeja de mecanismo con balitas en la línea.
41. Envía mecanismo con balitas de labial por la línea.
42. Flamea balita de labial.
43. Limpia mecanismo de labial.
44. Coloca lote en mecanismo de labial.
45. Tapa mecanismo de labial.
46. Coloca código de barra en mecanismo de labial.
47. Coloca etiqueta de fondo en mecanismo de labial.
48. Coloca etiqueta de frente en mecanismo.
49. Coloca labial terminado en caja de cuatro unidades o en colmena.
50. Embala cajitas de labial de cuatro unidades en caja de embalaje.
51. Toma caja de labial.
52. Lleva caja de labial embalado.

Páginas:

RIF. J-00025059-6
53. Coloca caja de labial embalado en estante de chequeo.

Páginas:

RIF. J-00025059-6
Definición de las operaciones
Diagrama de proceso de de ensamblaje de labial manual.
1. El supervisor recibe prioridades de órdenes de envasado.

2. El supervisor busca granel de orden de envasado.
3. El supervisor toma granel de orden de envasado.
4. El supervisor lleva granel hacia el área de labial.
5. La operaria coloca granel dentro de las ollas de vapor.
6. La operaria espera que el granel se funda en las ollas.
7. El supervisor entrega orden a envasar.
8. El receptor de elementos recibe orden a envasar.
9. El supervisor espera por elementos de la orden a envasar.
10. El supervisor recibe elementos y orden a envasar.
11. El supervisor busca etiquetas y códigos de barra de la orden de envasado.
12. El supervisor toma etiquetas y códigos de barra de la orden de envasado.
13. El supervisor lleva etiquetas y códigos de barra hacia el área de labial.
14. El supervisor coloca etiquetas y códigos de barra en la línea de labial.
15. La operaria verifica que el granel de labial este fundido.
16. La operaria verifica que el granel fundido tenga la temperatura correcta.
17. La operaria busca molde de balitas de labial.
18. La operaria toma molde de balitas de labial.
19. La operaria verifica que el molde este limpio.
20. La operaria lleva molde de balitas de labial hasta estufa o plancha.
21. La operaria coloca molde en estufa o plancha.
22. La operaria verifica que el molde este caliente.
23. La operaria toma molde de balitas de granel.
24. La operaria lleva molde de balitas de labial hasta la olla de vapor.
25. La operaria llena molde con el granel fundido.

Páginas:

RIF. J-00025059-6
26. La operaria espera que el granel repose un poco en el molde.

27. La operaria lleva molde hasta la plancha de enfriamiento.
28. La operaria coloca molde lleno en la plancha de enfriamiento.
29. La operaria espera que el molde se enfrié.
30. La operaria toma molde lleno frió.
31. La operaria lleva molde frió hasta la mesa de desarrollo.
32. La operaria desmolde las balitas de labial.
33. La operaria coloca balitas de labial en bandejas.
34. La operaria lleva bandejas de balitas de labial hasta mesa de ensamble.
35. La operaria coloca bandejas de balitas de labial en mesa de ensamble.
36. La operaria toma balita y mecanismo de labial.
37. La operaria coloca balita en mecanismo de labial.
38. La operaria coloca mecanismo de labial con balita en bandeja.
39. La operaria lleva mecanismo con balitas hasta la línea.
40. La operaria coloca bandeja de mecanismo con balitas en la línea.
41. La operaria envía mecanismo con balitas de labial por la línea.
42. La operaria flamea balita de labial.
43. La operaria limpia mecanismo de labial.
44. La operaria coloca lote en mecanismo de labial.
45. La operaria tapa mecanismo de labial.
46. La operaria coloca código de barra en mecanismo de labial.
47. La operaria coloca etiqueta de fondo en mecanismo de labial.
48. La operaria coloca etiqueta de frente en mecanismo.
49. La operaria coloca labial terminado en caja de cuatro unidades o en colmena.
50. La operaria embala cajitas de labial de cuatro unidades en caja de embalaje.
51. La operaria toma caja de labial.
52. La operaria lleva caja de labial embalado.

Páginas:

RIF. J-00025059-6
53. La operaria coloca caja de labial embalado en estante de chequeo.

Páginas:

RIF. J-00025059-6
Diagrama de proceso del área Hombre x Pag. 1 de 3

de envasado (labiales).
Nombre del proceso: Material Día Mes Año
Ensamblado de labial en línea.
Se inicia en: Recibe prioridades de órdenes Hecho por: 18 11 2020
Termina en: Coloca caja de labial. T.S.U Edwar Romero
Descripción del método: Actual x Propuesto:
Almacenaje
Inspección
Transporte Tiempo Dist. Recomendación
Operación
(mt) de método
Demora
Aprox.
(Seg)
1 Recibe prioridades de órdenes

2 Busca granel de orden
3 Toma granel de orden
4 Lleva granel hacia el área
5 Coloca granel dentro de ollas
6 Espera que el granel se funda
7 Entrega orden a envasar.
8 Recibe orden a envasar.
9 Espera por elementos de orden
10 Recibe elementos y orden
11 Busca etiquetas y códigos
12 Toma etiquetas y códigos.
13 Lleva etiquetas y códigos
14 Coloca etiquetas y códigos
15 Verifica que el granel de labial
16 Verifica que el granel fundido
17 Busca molde de balitas labial.
18 Toma molde de balitas
19 verifica que molde este limpio

Páginas:

RIF. J-00025059-6

Termina en: Coloca caja de labial. T.S.U Edwar Romero
Almacenaje
Inspección
Transporte Tiempo Dist. Recomendación
Operación
(mt) de método
Demora
Aprox.
(Seg)
20 Lleva molde de balitas.

21 Coloca molde en estufa
22 Verifica que el molde
23 Toma molde de balitas
24 Lleva molde de balitas
25 Llena molde con el granel
26 Espera que el granel repose
27 Lleva molde hasta la plancha
28 Coloca molde lleno en plancha
29 Espera que el molde se enfrié
30 Toma molde lleno frió
31 Lleva molde frió hasta la mesa
32 Desmolde las balitas de labial.
33 Coloca balitas de labial
34 Lleva bandejas de balitas
35 Coloca bandejas de balitas
36 Toma balita y mecanismo
37 Coloca balita en mecanismo
38 Coloca mecanismo de labial

Páginas:

RIF. J-00025059-6

Termina en: Coloca caja de labial T.S.U Edwar Romero
Almacenaje
Inspección
Transporte
Tiempo Dist. Recomendación
Operación
(mt) de método
Demora
Aprox.
(Seg)
39 Lleva mecanismo con balitas

40 Coloca bandeja de mecanismo
41 Envía mecanismo con balitas
42 Flamea balita de labial
43 Limpia mecanismo de labial.
44 Coloca lote en mecanismo
45 Tapa mecanismo de labial
46 Coloca código de barra
47 coloca etiqueta de fondo
48 Coloca etiqueta de frente
49 Coloca labial terminado en caja
50 Embala cajitas de labial
51 Toma caja de labial.
52 Lleva caja de labial embalado
53 Coloca caja de labial embalado
54
55
56
57

Páginas:

RIF. J-00025059-6
Diagrama de proceso de ensamblado de labial en línea.
Compactado
26 6 5
43
27
25 44 7 Charolas polvos compactados

28 42
45 8
24
29 41
9
46
23 30
40 10 32 33 34 35 38 53
22 47
39
14 Lavado
31 36 37
21 48 49 15
11
16
20
19 18 50 51 52 Área de labiales
17
Oficina
1
2
Líneas de envasado
13 12
4
