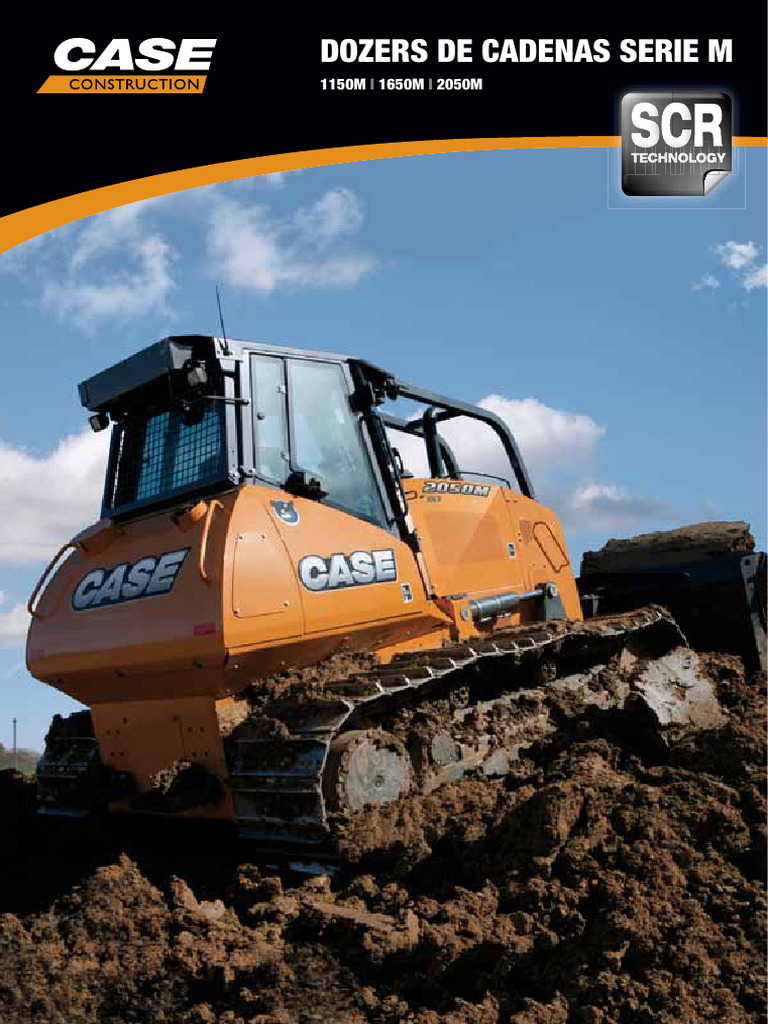

DOZERS DE CADENAS SERIE M

1150M I 1650M I 2050M

 DOZERS DE CADENAS SERIE M
1150M I 1650M I 2050M

Potencia y eficacia
SCR exclusivo: el único con SCR: Case Construction es el único fabricante que ofrece
la tecnología SCR para dozer. Gracias a la tecnología SCR, obtendrá un grado de eficacia
y de ahorro de combustible excepcional, plena potencia del motor y ausencia de pérdidas
provocadas por requisitos de refrigeración adicionales.

Máxima fuerza de arrastre: La transmisión hidrostática y el motor SCR ofrecen la capacidad

de tracción y control más elevada de su clase. El conductor puede personalizar todos los
parámetros de funcionamiento para disfrutar de una excelente capacidad de control de la
máquina y tiempos de ciclo más rápidos.

Sistema electrónico para potenciar la productividad: los nuevos controles de cabina ofrecen
una amplia selección de ajustes electrónicos y funciones automáticas que facilitan la tarea del
conductor. Junto con el nivel de ruido más silencioso del mercado, reducen al mínimo la fatiga
producida en las largas jornadas de trabajo.

Personalización del dozer: la serie M ofrece una amplia gama de aperos, como cuchillas,
escarificadores, tornos o equipos para aplicaciones específicas, por ejemplo, la actividad
forestal. Es posible especificar con facilidad la configuración que se adapta perfectamente a sus
necesidades.

Mantenimiento rápido: los paneles laterales totalmente practicables permiten realizar el

mantenimiento de la serie M desde el suelo, mientras que las amplias placas protectoras
ofrecen el acceso idóneo para realizar tareas de mantenimiento extraordinarias.

Sistema telemático: el sistema Site Watch permite controlar la posición y el rendimiento de la

máquina. Cada propietario de flota puede optimizar el uso y la gestión de mantenimiento de las
máquinas para acelerar la rentabilidad de la inversión.

2
3
 SCR EXCLUSIVO: EL ÚNICO CON SCR

Motor de nueva generación:

El innovador motor Common-Rail ofrece un nivel de
rendimiento superior en respuesta bajo carga, par máximo,
potencia y ahorro de combustible.

La combustión se optimiza para alcanzar el máximo grado

de eficacia: se produce a altas temperaturas y emplea aire
fresco y frío únicamente, ya que la admisión de aire está
separada del escape.

El motor con turbocompresor e intercooler aire-aire incorpora

la acreditada tecnología multi-inyección para maximizar la
reserva de par motor y el ahorro de combustible y reducir el
ruido y las vibraciones del motor.

Reducción del 10% del consumo de combustible

El motor SCR garantiza un nivel de eficacia del motor optimizado. El motor Common-Rail de segunda
generación garantiza presiones de inyección superiores en todos los regímenes. La inyección controlada
electrónicamente siempre se adapta a la potencia para reducir al máximo el consumo de combustible.
El motor de la Serie M es compatible con biodiésel al 20%, lo que reduce aún más el impacto
medioambiental.

Tecnología punta Tier 4: “SCR exclusivo”

La solución de Case para cumplir las normas provisionales sobre emisiones se compone de dos pasos sencillos:

La combustión a alta Se pulveriza AdBlue

temperatura produce en la salida de escape
una cantidad muy para eliminar el óxido
limitada de partículas de nitrógeno mediante
la Reducción Catalítica
Selectiva (SCR)

Tier 4 interim
1 2

Potencia sin límites

El potente motor Case garantiza una alta reserva de par bajo carga. Cuando el esfuerzo de tracción aumenta y el régimen del motor tiende a caer,
la potencia del motor se incrementa hasta el 16%, 1.800 rpm. Resultado: rendimiento constante con capacidad de tracción superior. Además, la
capacidad de trabajar con un par alto y menos revoluciones del motor reduce el desgaste del motor.
4
 MÁXIMA FUERZA DE TRACCIÓN

Transmisión hidrostática de doble vía

La transmisión se ha rediseñado completamente para ofrecer la mejor capacidad de tracción de su clase junto con la maniobrabilidad propia de
la solución hidrostática. Las transmisiones finales de reducción triple garantizan un alto par sobre el suelo reduciendo la presión de trabajo de
todo el sistema y mejorando el nivel de eficacia global.

Sistema de refrigeración en forma de "V"

El sistema de refrigeración de los modelos 1650M y 2050M se ha rediseñado
e instalado con un ventilador hidrostático reversible. Gracias al nuevo diseño,
los radiadores están montados sin superponerse, de modo que cada radiador
recibe aire fresco y las temperaturas de los líquidos se mantienen constantes.
El ventilador hidrostático adapta su velocidad de forma continua para adecuarla
a la demanda de refrigeración real y reducir la absorción de potencia.
El modo de retroceso reduce las necesidades de mantenimiento y prolonga los
intervalos de limpieza.

Cadenas de duración prolongada de Case

Es posible incorporar un chasis de duración prolongada para satisfacer la enorme capacidad de tracción de la Serie M. La exclusiva tecnología
de casquillo giratorio de la cadena de duración prolongada de Case (CELT) puede duplicar la vida útil de las cadenas y reducir drásticamente los
costes de mantenimiento. Asimismo, el piñón está fabricado con un 40% más de material, lo que aumenta la duración de sus dientes. Si tenemos
en cuenta que el mantenimiento del chasis representa una media del 50% del coste de mantenimiento del dozer, la solución de Case aporta una
clara ventaja para los clientes más exigentes.

5
 SISTEMA ELECTRÓNICO PARA POTENCIAR
LA PRODUCTIVIDAD

Agilidad y fortaleza Funciones de cuchilla automáticas

El operador ejerce un control total sobre la enorme potencia del
dozer de la Serie M. El joystick electrohidráulico permite al cliente
personalizar la sensibilidad de retroceso y dirección para generar
ciclos más rápidos y eficaces. Es posible configurar el pedal del
desacelerador para reducir solo la velocidad de desplazamiento, o la
de desplazamiento y del motor.
Las funciones electrónicas avanzadas permiten al operador especificar
funciones además de los movimientos de cuchilla estándar:
- el ordenador incorporado puede ajustarse directamente desde el
joystick;
- es posible ajustar la reacción de la cuchilla seleccionando 3 niveles de
sensibilidad;
- el botón de nivelación reduce de inmediato la velocidad de la cuchilla
en un 50% para seguir el contorno del suelo con más precisión;
- el modo de sacudida permite al operador sacudir el material con
rapidez, especialmente en terrenos pastosos.

Visibilidad sin igual

La cabina de la serie M está diseñada para aumentar el rendimiento, la comodidad y la seguridad del operador. Su nueva ubicación en la
máquina, en una posición más avanzada, garantiza la perfecta visibilidad de la cuchilla. El operador puede trabajar con confianza y aumentar
la productividad en cada operación. El asiento neumático se ajusta fácilmente para que cada operador se sitúe en la posición de trabajo ideal.
El potente sistema de aire acondicionado, combinado con el nivel de ruido más reducido de su clase, ofrecen un entorno de trabajo excelente
disminuyendo el estrés del operador durante las largas jornadas de trabajo.
6
 PERSONALIZACIÓN DEL DOZER

Control de cuchilla completamente integrado

La serie M está lista para trabajar con los controles de cuchilla más frecuentes disponibles en el mercado. La máquina puede prepararse en
la fábrica con una configuración específica para garantizar una disposición del cableado y una visibilidad e integración de los componentes
perfectas, y para mantener los altos niveles de fiabilidad de cada producto Case.

Listo para realizar todas las tareas

Es posible instalar una amplia gama de aperos y equipos en el nuevo dozer
de CASE:
• Barra de tiro
• Escarificador con 3 púas paralelas
• Protecciones y rejillas de cabina delanteras
• Tornos para aplicaciones forestales

Hay disponible una serie de cuchillas para obtener un óptimo rendimiento de

excavación:
• PAT
• PAT Plegable (reduce la anchura de transporte hasta 3 m)
• Recta
• Semi-U
Todas las unidades Bulldozer ofrecen el sistema «Equistatic» patentado que
aumenta la capacidad de inclinación y reduce la tensión sobre las vigas de
empuje, lo que permite mejorar la fiabilidad general del bastidor y disminuir
el desgaste global de los componentes.

7
 ACCESO RÁPIDO A NIVEL DEL SUELO PARA
REALIZAR LAS TAREAS DE MANTENIMIENTO

8
Sencillez y facilidad
La transmisión hidrostática es menos compleja y requiere
menos mantenimiento que la tradicional.
Las amplias placas protectoras de la parte inferior de
la máquina proporcionan acceso a los controles y los
componentes de transmisión.
Es posible desmontar la transmisión final instalada sobre el
bastidor de dozer principal sin necesidad de desmontar los
componentes hidrostáticos.
También es posible acceder a la transmisión a través del
suelo de la cabina para realizar tareas de mantenimiento
directamente "in situ".

Repostaje rápido
Los puntos de repostaje (Combustible/Ad Blue/Aceite
hidráulico) están convenientemente dispuestos en la parte
trasera de la cabina en un lugar bien protegido.
El mantenimiento diario puede realizarse con rapidez gracias
a los peldaños específicamente diseñados para facilitar y
proteger el acceso.

Acceso a nivel del suelo

para realizar las tareas de
mantenimiento
El nuevo bastidor principal de una sola pieza permite
inspeccionar los controles principales con facilidad desde el
suelo con solo abrir los amplios protectores laterales.
Los niveles de aceite, el estado de la batería, los componentes
eléctricos, los filtros y los interruptores de desconexión y
emergencia están agrupados en modo lógico y claramente
identificados con código de colores. Con la serie M estará listo
enseguida para afrontar la jornada laboral.

9
 SISTEMA TELEMÁTICO

El aporte de la ciencia
El sistema "Case Fleet Connect" utiliza una unidad
telemática de control montada en cada máquina para recoger
información de esa máquina y de los satélites GPS. Estos
datos se envían después mediante redes de comunicaciones
móviles al portal web Case Telematics.

10
Sitewatch: control de flota
centralizado al alcance de la mano
Calcule la verdadera disponibilidad de la flota y optimícela
• Elimine la "flota fantasma" SiteWatch permite identificar
las unidades excedentes o las máquinas con poca carga
de trabajo en cada ubicación.
• Reasigne las unidades para satisfacer sus necesidades.
• La planificación anticipada del mantenimiento resulta más
sencilla puesto que siempre tiene a su disposición las
horas de trabajo actualizadas.
• Amplíe las ventajas de SiteWatch al resto de la flota:
SiteWatch también puede instalarse en las unidades de
otras marcas.

¡Desafíe el coste total de propiedad!

• La posibilidad de contrastar el uso de combustible de
diferentes tipos de máquinas le permitirá elegir el equipo
correcto.
• Ahorre costes de transporte realizando tareas de
mantenimiento planificadas y agrupadas.
• Tranquilidad, tiempo de actividad optimizado y menos
costes de reparación:
gracias al mantenimiento preventivo recibirá aviso cuando
sea necesario inspeccionar el motor con el fin de evitar
averías imprevistas.
• Contraste la rentabilidad de la inversión de sus activos en
diferentes ubicaciones.
• El equipo se utiliza solo durante las horas de trabajo.
Puede, por ejemplo, programarlo para que recibir aviso si
se activa durante el fin de semana o en horario nocturno.
• Integre el paquete de mantenimiento programado para
estar en el lugar corrector en el momento adecuado.

Mayor seguridad, menores primas de seguros

• Disuada a los ladrones para que no asalten sus vehículos,
ya que están geo-localizados. El sistema permanece
oculto, de modo que los ladrones no pueden detectarlo en
un periodo de tiempo breve.
• Utilice la flota solo donde desee. Es posible definir un
límite geográfico y recibir un correo electrónico si la
máquina lo traspasa.

11
 DOZER DE CADENAS
1150M
Especificaciones
Motor
Modelo ___________ Case Family 4, F4HFE613Z*A005 Tier 4 Interim
Cilindros ____________________________________________6
Cilindrada ________________________________________ 6,7 l
Inyección de combustible ___________________________ Directa
Filtro de combustible ____ Primario a rosca con filtro de rejilla en línea
Admisión de aire ___________________________ Caudal cruzado
Refrigeración __________________________________ Por líquido
Régimen del motor__________________________________ RPM
Ralentí alto – sin carga _________________________ 2.200 +/- 50
Nominal – a plena carga_____________________________ 2.000
Ralentí bajo __________________________________ 800 +/- 25
Potencia SAE J1349:
Potencia neta nominal del motor ______ 127 CV - 95 kW a 2.000 rpm
Potencia neta máxima del motor _____ 138 CV - 103 kW a 1.800 rpm
Lubricación del motor
Bomba __________ De cárter bajo con radiador de placas y boquillas
presurizadas bajo el pistón
Características técnicas del ángulo de trabajo de la bomba:
Eje transversal _____________________________________ 35°
Eje longitudinal ____________________________________ 45°
Radiador:
Área del núcleo _________________________________ 0,26 m2
Filas de tubos ______________________________________ 25
Ventilador
Diámetro _____________________________________ 662 mm
Relación ________________________________________ 1,1:1
Tren transmisor
Hidrostático de doble vía
Bomba ____________________________ Variable de pistón axial
Motor ______________________ Variable de pistón axial inclinado
Fuerza de tracción máxima* _______________________ 213,5 kN
Transmisión ______________ Trayectoria recta electrónica de control
con palanca única
Filtro de aceite _________________ 2 micras, reemplazable a rosca
Velocidades de desplazamiento*
Adelante ___________________________________0 – 9,3 km/h
Atrás ______________________________________0 – 9,3 km/h
Frenos de estacionamiento _______ Muy resistentes, se aplican con la
acción de muelles, se sueltan con presión hidráulica
Frenos de dirección ___________________________Hidrostáticos
Transmisión final _ 2 reductoras helicoidales a la salida del planetario
Relación _______________________________________ 61.4:1
Refrigeración de la transmisión
Tipo _______________________________________ Aceite-Aire
Tamaño del núcleo _______________________________ 0,41 m2
Sistema eléctrico
Alternador _____________________________________120 amp
*Medida realizada utilizando la cadena estándar. La velocidad de desplazamiento se aumenta en un 4% y se reduce la fuerza de tracción en un 4% con la cadena CELT opcional
12
Baterías (2) _________________ 12 voltios, mantenimiento reducido
925 amperios de arranque en frío a -18 °C
Entorno del operador
Cabina ROPS/FOPS; Asiento con suspensión neumática; Cinturón
de seguridad; Reposabrazos ajustable; Reposapiés; Área de
almacenamiento de herramientas; Techo con revestimiento;
Alfombrillas; Espejo; Nivel de ruido de 78 dbA.
Lámparas de aviso:
Filtro de aire; Alternador; Indicador de diagnóstico de averías;
Temperatura del refrigerante del motor; Presión del aceite del
motor; Filtro hidráulico; Nivel bajo de combustible; Freno de
estacionamiento accionado; Indicador de servicio en breve; Filtro
de la transmisión; Presión de carga de la transmisión
Indicadores:
Nivel de AdBlue; Tensión de batería; Contador de horas de trabajo/
cuentarrevoluciones/diagnósticos/recordatorio de servicios digital;
Nivel de combustible; Temperatura de aceite de la transmisión;
Indicador de velocidad de la transmisión; Temperatura del agua.
Avisos acústicos:
Temperatura del refrigerante del motor; Presión de aceite
del motor; Bajo nivel de combustible; Presión de carga de la
transmisión; Temperatura de la transmisión/hidráulica; Parabrisas
trasero para cabina; Espejo interior; Radio.
Sistema hidráulico
Caudal de la bomba a 2.200 RPM ___________________ 140 l/min
Presión máxima _________________________________ 206 bar
Lift cylinder™ ____________________________________n.º 2
Diámetro interior ________________________________ 108 mm
Diámetro del vástago ____________________________ 50,8 mm
Carrera _______________________________________ 488 mm
Cilindro de ángulo _________________________________n.º 2
Diámetro interior ______________________________ 114,3 mm
Diámetro del vástago ____________________________ 63,5 mm
Carrera _____________________________________ 465,7 mm
Cilindro de basculación _____________________________n.º 1
Diámetro interior ________________________________ 127 mm
Diámetro del vástago ____________________________ 63,5 mm
Carrera _____________________________________ 148,3 mm
Capacidades para servicio
Depósito de combustible ____________________________ 322 l
Depósito de AdBlue _________________________________ 52 l
Aceite de motor con filtro ____________________________ 16,4 l
Aceite de motor sin filtro_____________________________ 15,6 l
Sistema de refrigeración del motor _____________________ 32,5 l
Depósito hidráulico ________________________________ 98,4 l
Transmisión final (a cada lado) ________________________ 14,2 l
Rodillos de cadena (por unidad) ______________________ 0,275 l
Ruedas locas frontales (por unidad) ____________________ 0,225 l
Rodillos portadores – por unidad ______________________ 0,334 l
Chasis
Ajuste de la cadena ____________________________ Hidráulico
Bastidor ___ Suspensión con balancín de reparto de carga oscilante
y eje pivotante
Paso de eslabón _______________________________ 175 mm
Altura de la zapata de cadena_____________________ 52,5 mm
Diámetro del bulón____________________________ 36,58 mm
Diámetro del casquillo
Cadena CLT ____________________________________ 62 mm
Cadena CELT ___________________________________ 79 mm
Zapatas de cadena en cada lado
Cadena CLT ______________________________________ 43
Cadena CELT _____________________________________ 43
Rodillos de cadena en cada lado _________________________ 7
Rodillos portadores en cada lado ________________________ 2
Diámetro del carril para los rodillos de cadena__________ 190 mm
Cadena en el suelo
Área de zapatas
508 mm ___________________________________ 26.323 cm2
559 mm ___________________________________ 28.965 cm2
660 mm ___________________________________ 34.199 cm2
762 mm ___________________________________ 39.484 cm2
Cuchilla
Inclinación de cuchilla variable ___________________ 55° +/- 5°
Velocidad de elevación – por segundo________________ 503 mm
Borde de corte _____________________Reversible y recambiable
Anchura ___________________________________ 203,2 mm
Grosor ______________________________________ 19,1 mm
Escarificador
Penetración máxima ____________________________ 478 mm
Anchura ___________________________________ 1.711 mm
Corte _____________________________________ 1.635 mm
Separación máxima del suelo ______________________ 424 mm
Número máximo de púas ______________________________ 3
Separación entre dientes
con tres de ellos _______________________________ 785 mm
Cilindro hidráulico ___________________________Doble acción
Diámetro _____________________________________ 102 mm
Carrera ______________________________________ 254 mm
Vástago _______________________________________ 51 mm

Peso en funcionamiento
Unidad equipada con cabina, depósito de combustible lleno, operador de 170 lb (77 kg), protector lateral, guías de cadena, alarma de
marcha atrás, bocina, luces y enganche trasero.

Peso (kg) Pesos añadidos Peso (kg) Cadena CELT - por vía Peso (kg)
Cadena larga 13.809 Barra de tiro 66 20” (508 mm) 1.002
Cadena ancha 14.807 Escarificador (3 púas) 1.027 22” (559 mm) 1.057
LGP 14.988 Contrapeso delantero 432 26” (660 mm) 1.160
30” (762 mm) 1.265
Protección central contra rocas 134
Barridos 63

Opciones de cadena y zapata

LT (Cadena larga) WT (Cadena ancha) LGP (Baja presión sobre el suelo)
508 mm aristas cerradas y CLT 559 mm aristas cerradas y CLT 762 mm aristas cerradas y CLT
508 mm aristas abiertas y CELT 559 mm aristas abiertas y CELT 762 mm aristas abiertas y CELT
559 mm aristas cerradas y CLT 660 mm aristas cerradas y CLT
559 mm aristas abiertas y CELT 660 mm aristas abiertas y CELT

13
 DOZER DE CADENAS
1150M

Dimensiones generales C

G J
K

H A

B D
F
I
Los dibujos lineales se incluyen solo a efectos ilustrativos y no son una representación exacta de la unidad.

LGP (Baja presión

LT (Cadena larga) WT (Cadena ancha)
sobre el suelo)
CUCHILLAS
Anchura de la cuchilla 3.048 mm 3.353 mm 3.353 mm
Capacidad de la cuchilla SAE 2,87 m3 3,18 m3 3,18 m3
A Altura de la cuchilla 1.120 mm 1.120 mm 1.120 mm
Elevación de la cuchilla sobre el suelo 956 mm 956 mm 956 mm
B Profundidad de la cuchilla debajo del suelo 539 mm 590 mm 590 mm
C Ángulo de la cuchilla en los dos sentidos 25° 25° 25°
Inclinación de la cuchilla, en cada extremo (hasta 8,3°) 430 mm 450 mm 450 mm
D Alcance en extensión 380 mm 370 mm 319 mm
E Alcance de corte 24 mm 12 mm 63 mm
CADENAS
Anchura de vía 1.830 mm 2.030 mm 2.030 mm
Anchura máxima de zapata 559 mm 660 mm 762 mm
F Cadena en el suelo 2.590 mm 2.590 mm 2.590 mm
Área de la cadena en el suelo 2,90 m2 3,42 m2 3,95 m2
Presión sobre el suelo 0,44 kg/cm2 * 0,37 kg/cm2 ** 0,32 kg/cm2 ***
DIMENSIONES
G Altura hasta la parte superior de la cabina 2.948 mm 2.948 mm 2.948 mm
H Separación con el suelo 330 mm 330 mm 330 mm
I Longitud
- Cuchilla recta con barra de tiro 5.080 mm 5.080 mm 5.080 mm
- Cuchilla recta con escarificador 6.150 mm 6.150 mm 6.150 mm
Anchura
- Cuchilla recta 3.048 mm 3.353 mm 3.353 mm
J Cuchilla en ángulo 2.773 mm 3.050 mm 3.050 mm
K Sobre las cadenas 2.396 mm 2.692 mm 2.794 mm
*con zapatas de 559 mm
**con zapatas de 660 mm
***con zapatas de 762 mm
NOTA: La separación con el suelo y las dimensiones de altura generales corresponden a las aristas completamente clavadas. Hay que añadir 52,5 mm si la unidad se encuentra sobre una superficie sólida.
14
15
 DOZER DE CADENAS
1650M
Especificaciones
Motor
Modelo __________ Case Family 4, F4HFE613Z*A008 Tier 4 Interim
Cilindros ___________________________________________6
Cilindrada _______________________________________ 6,7 l
Inyección de combustible ________________ Common-Rail directa
Filtro de combustible __ Primario a rosca con filtro de rejilla en línea
Admisión de aire __________________________ Caudal cruzado
Refrigeración _________________________________ Por líquido
Régimen del motor ________________________________ RPM
Ralentí alto – sin carga________________________ 2.200 +/- 50
Nominal – a plena carga ___________________________ 2.000
Ralentí bajo _________________________________ 800 +/- 25
Potencia SAE J1349:
Potencia neta nominal del motor ____ 149 CV - 111 kW a 2.000 rpm
Potencia neta máxima del motor ____ 162 CV - 121 kW a 1.800 rpm
Lubricación del motor
Bomba ________ De cárter bajo con radiador de placas y boquillas
presurizadas bajo el pistón
Características técnicas del ángulo de trabajo de la bomba:
Eje transversal ____________________________________ 35°
Eje longitudinal ___________________________________ 45°
Radiador:
Área del núcleo ________________________________ 0,61 m2
Filas de tubos ______________________________________ 4
Ventilador
Diámetro ____________________________________ 700 mm
Relación _________________________accionamiento hidráulico
Tren transmisor
Hidrostático de doble vía
Bomba ___________________________ Variable de pistón axial
Motor _____________________ Variable de pistón axial inclinado
Fuerza de tracción máxima* ________________________ 311 kN
Transmisión _____________ Trayectoria recta electrónica de control
con palanca única
Filtro de aceite ________________ 2 micras, reemplazable a rosca
Velocidades de desplazamiento*
Adelante __________________________________0 – 9,3 km/h
Atrás _____________________________________0 – 9,3 km/h
Frenos de estacionamiento ______Muy resistentes, se aplican con la
acción de muelles, se sueltan con presión hidráulica
Frenos de dirección __________________________Hidrostáticos
Transmisión final 2 reductoras helicoidales a la salida del planetario
Relación ______________________________________ 61.4:1
Refrigeración de la transmisión
Tipo ______________________________________ Aceite-Aire
Tamaño del núcleo ______________________________ 0,31 m2
*Medida realizada utilizando la cadena estándar. La velocidad de desplazamiento se aumenta en un 4% y se reduce la fuerza de tracción en un 4% con la cadena CELT opcional
16
Sistema eléctrico
Alternador ____________________________________120 amp
Baterías (2) ___________________ 12 voltios, bajo mantenimiento
925 amperios de arranque en frío a -18°C
Entorno del operador
Cabina ROPS/FOPS; Asiento con suspensión neumática; con ajuste
de respaldo; Cinturón de seguridad; Reposabrazos ajustable;
Reposapiés; Área de almacenamiento de herramientas; Techo con
revestimiento; Alfombrillas; Plataforma de asiento basculante; Nivel
de ruido de 75 dbA.
Lámparas de aviso:
Filtro de aire; Alternador; Indicador de diagnóstico de averías;
Temperatura del refrigerante del motor; Presión del aceite del
motor; Filtro hidráulico; Nivel bajo de combustible; Freno de
estacionamiento accionado; Indicador de servicio en breve; Filtro
de la transmisión; Presión de carga de la transmisión
Indicadores:
Tensión de batería; Contador de horas de trabajo/
cuentarrevoluciones/diagnósticos/recordatorio de servicios
digital; Nivel de combustible; Temperatura de aceite de
la transmisión; Indicador de velocidad de la transmisión;
Temperatura del agua.
Avisos acústicos:
Temperatura del refrigerante del motor; Presión de aceite
del motor; Bajo nivel de combustible; Presión de carga de la
transmisión; Temperatura de la transmisión/hidráulica.
Sistema hidráulico
Caudal de la bomba a 2.200 RPM __________________ 160 l/min
Presión máxima ________________________________ 248 bar
Cilindro de elevación PAT __________________________n.º 2
Diámetro interior _____________________________ 114,3 mm
Diámetro del vástago ___________________________ 63,5 mm
Carrera ______________________________________ 428 mm
Cilindro de ángulo PAT _____________________________n.º 2
Diámetro interior _______________________________ 114 mm
Diámetro del vástago ___________________________ 63,5 mm
Carrera ____________________________________ 502,7 mm
Cilindro de basculación PAT_________________________n.º 1
Diámetro interior _______________________________ 127 mm
Diámetro del vástago ___________________________ 63,5 mm
Carrera ____________________________________ 148,3 mm
Cilindro de elevación Bull Dozer
Diámetro interior ______________________________ 82,6 mm
Diámetro del vástago ___________________________ 50,8 mm
Carrera ____________________________________ 1.000 mm
Cilindro de basculación Bull Dozer
Diámetro interior _____________________________ 114,3 mm Rodillos portadores en cada lado ________________________ 8
Diámetro del vástago ___________________________ 36,5 mm Rodillos portadores en cada lado ________________________ 2
Carrera ______________________________________ 126 mm Diámetro del carril para los rodillos de cadena________ 171,5 mm

Capacidades para servicio Cadena en el suelo

Depósito de combustible ___________________________ 322 l
Depósito de Ad Blue ________________________________ 52 l
Aceite de motor con filtro ___________________________ 16,4 l
Aceite de motor sin filtro ___________________________ 15,6 l
Sistema de refrigeración del motor ____________________ 30,2 l
Depósito hidráulico _______________________________ 160 l
Transmisión final - a cada lado _______________________ 14,2 l
Rodillos de cadena – por unidad _____________________ 0,275 l
Ruedas locas frontales - por unidad __________________ 0,225 l
Rodillos portadores – por unidad ____________________ 0,334 l
Chasis
Ajuste de la cadena ____________________________ Hidráulico
Bastidor ___ Suspensión con balancín de reparto de carga oscilante
y eje pivotante
Paso de eslabón
Cadena CLT ___________________________________ 190 mm
Cadena CELT __________________________________ 190 mm
Altura de la zapata de cadena_______________________ 56 mm
Diámetro del bulón_______________________________ 38 mm
Diámetro del casquillo
Cadena CLT ____________________________________ 65 mm
Cadena CELT ___________________________________ 86 mm
Zapatas de cadena en cada lado
Cadena CLT _______________________________________ 45
Cadena CELT ______________________________________ 45
Área de zapatas
559 mm ___________________________________34.093 cm2
610 mm ___________________________________37.204 cm2
711 mm ___________________________________49.524 cm2
819 mm ___________________________________37.204 cm2
864 mm ___________________________________52.695 cm2
Cuchilla
Inclinación de cuchilla variable - ajustable ___________ 55° +/- 5°
Velocidad de elevación – por segundo________________ 483 mm
Borde de corte _____________________Reversible y recambiable
Anchura _____________________________________ 200 mm
Grosor ________________________________________ 20 mm
Escarificador
Penetración máxima ____________________________ 570 mm
Anchura ___________________________________ 1.953 mm
Anchura de corte _____________________________ 1.889 mm
Separación máxima del suelo ______________________ 592 mm
Número máximo de púas ______________________________ 3
Separación entre dientes
con tres de ellos _______________________________ 944 mm
Cilindro hidráulico ___________________________Doble acción
Diámetro _____________________________________ 155 mm
Carrera ______________________________________ 596 mm
Vástago _______________________________________ 69 mm

Peso en funcionamiento
En el peso operativo se incluye la cabina, depósitos hidráulicos y de combustible llenos, operador de 77 kg (170 lb), cadena CLT, gancho
delantero de tracción, enganche trasero de recuperación, guías de cadena, alarma de marcha atrás, bocina, luces, zapata de cadena,
bastidor C y anchura de cuchilla como se indica.

Peso (kg) Pesos añadidos Peso (kg) Cadena CELT - por vía Peso (kg)
17.899 kg PAT Barra de tiro 66 22” (559 mm) 1.510
Cadena extralarga
18.806 kg Semi-U Escarificador (3 púas) 1.355 24” (610 mm) 1.580
Cadena ancha 18.307 kg PAT Torno 2.500 28” (711 mm) 1.711
LGP 18.716 kg PAT 32” (819 mm) 1.801
34” (864 mm) 1.913
Protección central contra rocas 259
Barridos 63

17
 DOZER DE CADENAS
1650M

Opciones de cadena y zapata

XLT (Cadena extralarga) WT (Cadena ancha) LGP (Baja presión sobre el suelo)
559 mm aristas cerradas y CLT 711 mm aristas cerradas y CLT 819 mm aristas cerradas y CLT
559 mm aristas abiertas y CELT 711 mm aristas abiertas y CELT 819 mm aristas abiertas y CELT
610 mm aristas cerradas y CLT 864 mm aristas cerradas y CLT
610 mm aristas abiertas y CELT 864 mm aristas abiertas y CELT

DIMENSIONES DE CUCHILLA Semi-U Bull Dozer PAT Recta PAT Recta PAT Plegable
Capacidad de la cuchilla SAE J1265 4,84 m3 3,15 m3 3,15 m3 3,15 m3
Chasis disponible XLT XLT WT - LGP WT - LGP
J Anchura de la cuchilla 3322 mm 3.302 mm 3.974 mm 3.974 mm
Anchura de la cuchilla en posición de transporte 3322 mm 3.000 mm 3.608 mm 2.887mm
A Altura de la cuchilla 1319 mm 1.180 mm 1.000 mm 1.000 mm
Inclinación máxima +/- 420 mm +/- 450 mm +/- 550 mm +/- 550 mm
Paso máximo +/- 5° +/- 5° +/- 5° +/- 5°
C Ángulo máximo - +/- 28° +/- 28° +/- 28°
B Profundidad de excavación 596 mm 539 mm 590 mm 590 mm
Elevación máxima sobre el suelo 1133 mm 1.130 mm 1.130 mm 1.130 mm
D Alcance en extensión 468 mm 457 mm 558 mm 584 mm
E Alcance de corte 468 mm 53 mm 154 mm 80 mm

18
Dimensiones generales C

G J
K

H A

B D
F
I
Los dibujos lineales se incluyen solo a efectos ilustrativos y no son una representación exacta de la unidad.

LGP (Baja presión

XLT (Cadena extralarga) WT (Cadena ancha)
sobre el suelo)
CADENAS
Anchura de vía 1.930 mm 2.180 mm 2.180 mm
Anchura máxima de zapata 610 mm 711 mm 864 mm
F Cadena en el suelo 3.050 mm 3.050 mm 3.050 mm
Área de la cadena en el suelo 3,72 m2 4,30 m2 5,26 m2
Presión sobre el suelo 0,42 kg/cm2 * 0,38 kg/cm2 ** 0,31 kg/cm2 ***
DIMENSIONES
G Altura hasta la parte superior de la cabina 2.948 mm 2.948 mm 2.948 mm
H Separación con el suelo 321 mm 321 mm 321 mm
I Longitud
5.678 mm PAT
- Cuchilla recta con barra de tiro 5.678 mm 5.678 mm
5.928 mm Semi-U
6.670 mm PAT
- Cuchilla recta con escarificador 6.670 mm 6.670 mm
6.920 mm Semi-U
Anchura
3.302 mm PAT
- Cuchilla recta 3.974 mm PAT 3.974 mm PAT
3.426 mm Semi-U
3.608 mm PAT 3.608 mm PAT
J Cuchilla en ángulo 3.000 mm PAT
3.000 mm PAT Plegable 2.887 mm PAT Plegable
2.489 mm con 2.895 mm con 3.044 mm con
K Sobre las cadenas
zapatas de 559 mm zapatas de 711 mm zapatas de 864 mm

* con zapatas de 610 mm y cuchilla PAT

** con zapatas de 711 mm y cuchilla PAT
*** con zapatas de 864 mm y cuchilla PAT
NOTA: La separación con el suelo y las dimensiones de altura generales corresponden a las aristas completamente clavadas. Hay que añadir 52,5 mm si la unidad se encuentra sobre
una superficie sólida.
19
 DOZER DE CADENAS
2050M
Especificaciones
Motor
Modelo ___________Case Family 4, F4HFE613W*A004 Tier 4 Interim
Cilindros ____________________________________________6
Cilindrada ________________________________________ 6,7 l
Inyección de combustible _________________ Common-Rail directa
Filtro de combustible ____ Primario a rosca con filtro de rejilla en línea
Admisión de aire ___________________________ Caudal cruzado
Refrigeración __________________________________ Por líquido
Régimen del motor__________________________________ RPM
Ralentí alto – sin carga _________________________ 2.200 +/- 50
Nominal – a plena carga_____________________________ 2.000
Ralentí bajo __________________________________ 800 +/- 25
Potencia SAE J1349:
Potencia neta nominal del motor _____ 214 CV - 160 kW a 2.000 rpm
Potencia neta máxima del motor _____ 232 CV - 173 kW a 1.800 rpm
Lubricación del motor
Bomba __________ De cárter bajo con radiador de placas y boquillas
presurizadas bajo el pistón
Características técnicas del ángulo de trabajo de la bomba:
Eje transversal _____________________________________ 35°
Eje longitudinal ____________________________________ 45°
Radiador:
Área del núcleo _________________________________ 0,61 m2
Filas de tubos _______________________________________ 4
Ventilador
Diámetro _____________________________________ 700 mm
Relación __________________________ accionamiento hidráulico
Tren transmisor
Hidrostático de doble vía
Bomba ____________________________ Variable de pistón axial
Motor ______________________ Variable de pistón axial inclinado
Fuerza de tracción máxima* _________________________ 372 kN
Transmisión ______________ Trayectoria recta electrónica de control
con palanca única
Filtro de aceite _________________ 2 micras, reemplazable a rosca
Velocidades de desplazamiento*
Adelante ___________________________________0 – 9,3 km/h
Atrás ______________________________________0 – 9,3 km/h
Frenos de estacionamiento _______ Muy resistentes, se aplican con la
acción de muelles, se sueltan con presión hidráulica
Frenos de dirección ___________________________Hidrostáticos
Transmisión final _ 2 reductoras helicoidales a la salida del planetario
Relación ______________________________________ 48,75:1
Refrigeración de la transmisión
Tipo _______________________________________ Aceite-Aire
Tamaño del núcleo _______________________________ 0,31 m2
*Medida realizada utilizando la cadena estándar. La velocidad de desplazamiento se aumenta en un 4% y se reduce la fuerza de tracción en un 4% con la cadena CELT opcional
20
Sistema eléctrico
Alternador _____________________________________120 amp
Baterías (2) ____________________ 12 voltios, bajo mantenimiento
1200 amperios de arranque en frío a -18°C
Entorno del operador
Cabina ROPS/FOPS; Asiento con suspensión neumática; con ajuste de
respaldo; Cinturón de seguridad; Reposabrazos ajustable; Reposapiés;
Área de almacenamiento de herramientas; Techo con revestimiento;
Alfombrillas; Plataforma de asiento basculante; Nivel de ruido de 78
dbA.
Lámparas de aviso:
Filtro de aire; Alternador; Indicador de diagnóstico de averías;
Temperatura del refrigerante del motor; Presión del aceite del
motor; Filtro hidráulico; Nivel bajo de combustible; Freno de
estacionamiento accionado; Indicador de servicio en breve; Filtro
de la transmisión; Presión de carga de la transmisión
Indicadores:
Tensión de batería; Contador de horas de trabajo/
cuentarrevoluciones/diagnósticos/recordatorio de servicios digital;
Nivel de combustible; Temperatura de aceite de la transmisión;
Indicador de velocidad de la transmisión; Temperatura del agua.
Avisos acústicos:
Temperatura del refrigerante del motor; Presión de aceite
del motor; Bajo nivel de combustible; Presión de carga de la
transmisión; Temperatura de la transmisión/hidráulica.
Sistema hidráulico
Caudal de la bomba a 2.200 RPM __________________ 160 l/min
Presión máxima _________________________________ 248 bar
Cilindro de elevación PAT ___________________________n.º 2
Diámetro interior ______________________________ 114,3 mm
Diámetro del vástago ____________________________ 63,5 mm
Carrera _______________________________________ 428 mm
Cilindro de ángulo PAT ______________________________n.º 2
Diámetro interior ________________________________ 114 mm
Diámetro del vástago ____________________________ 63,5 mm
Carrera _____________________________________ 502,7 mm
Cilindro de basculación PAT __________________________n.º 1
Diámetro interior ________________________________ 127 mm
Diámetro del vástago ____________________________ 63,5 mm
Carrera _____________________________________ 148,3 mm
Cilindro de elevación Bull Dozer
Diámetro interior _______________________________ 82,6 mm
Diámetro del vástago ____________________________ 50,8 mm
Carrera _____________________________________ 1.000 mm
Cilindro de basculación Bull Dozer
Diámetro interior ______________________________ 114,3 mm
Diámetro del vástago ____________________________ 36,5 mm
Carrera _______________________________________ 126 mm
Capacidades para servicio
Depósito de combustible ____________________________ 405 l
Depósito de AdBlue _________________________________ 60 l
Aceite de motor con filtro ____________________________ 16,4 l
Aceite de motor sin filtro_____________________________ 15,6 l
Sistema de refrigeración del motor _____________________ 30,2 l
Depósito hidráulico ________________________________ 160 l
Transmisión final - a cada lado _________________________ 25 l
Rodillos de cadena – por unidad ______________________ 0,275 l
Ruedas locas frontales - por unidad ___________________ 0,225 l
Rodillos portadores – por unidad ______________________ 0,334 l
Chasis
Ajuste de la cadena _____________________________ Hidráulico
Bastidor ____ Suspensión con balancín de reparto de carga oscilante
y eje pivotante
Paso de eslabón
Cadena CLT ____________________________________ 203 mm
Cadena CELT ___________________________________ 203 mm
Altura de la zapata de cadena ______________________ 71,5 mm
Diámetro del bulón ________________________________ 44 mm
Diámetro del casquillo
Cadena CLT _____________________________________ 72 mm
Cadena CELT ____________________________________ 93 mm
Zapatas de cadena en cada lado
Cadena CLT/CELT __________________________________ 40 LT
45 XLT /WT/LGP
Rodillos de cadena en cada lado
LT ________________________________________________ 7
XLT/WT-LGP_________________________________________ 8
Rodillos portadores en cada lado__________________________ 2
Diámetro del carril para los rodillos de cadena _________ 187,5 mm
Cadena en el suelo
Área de zapatas
610 mm _________________________________ 32.269 cm2 LT
39.979 cm2 XLT
711 mm _________________________________ 45.599 cm2 WT
762 mm _________________________________ 49.941 cm2 WT
914 mm ________________________________ 59.904 cm2 LGP
Cuchilla
Inclinación de cuchilla variable - ajustable ____________ 55° +/- 5°
Velocidad de elevación – por segundo _________________ 483 mm
Borde de corte ______________________Reversible y recambiable
Anchura ______________________________________ 200 mm
Grosor _________________________________________ 20 mm
Escarificador
Penetración máxima______________________________ 570 mm
Anchura ____________________________________ 1.953 mm
Anchura de corte ______________________________ 1.889 mm
Separación máxima del suelo _______________________ 592 mm
Número máximo de púas _______________________________ 3
Separación entre dientes
con tres de ellos ________________________________ 944 mm
Cilindro hidráulico ____________________________Doble acción
Diámetro ______________________________________ 155 mm
Carrera _______________________________________ 596 mm
Vástago ________________________________________ 69 mm

Peso en funcionamiento
En el peso operativo se incluye la cabina, depósitos hidráulicos y de combustible llenos, operador de 77 kg (170 lb), cadena CLT, gancho
delantero de tracción, enganche trasero de recuperación, guías de cadena, alarma de marcha atrás, bocina, luces, zapata de cadena,
bastidor C y anchura de cuchilla como se indica.

Peso (kg) Pesos añadidos Peso (kg) Cadena CELT - por vía Peso (kg)
20.213 kg PAT Barra de tiro 66 24” (610 mm) 1.591
Cadena
20.206 kg Recta Escarificador (3 púas) 1.355 28” (711 mm) 1.964
larga
20.485 kg Semi-U Torno 2.500 30” (762 mm) 2.009
20.599 kg PAT 36” (914 mm) 2.314
Cadenas
20.592 kg Recta Protección central contra rocas
extralargas
20.871 kg Semi-U LT 221
XLT/WT/LGP 306
21.269 kg PAT
Cadenas
21.971 kg PAT Plegable Barridos 63
anchas
21.431 kg Recta

Baja presión 22.115 kg PAT

sobre 22.790 kg PAT Plegable
el suelo 22.123 kg Recta
21
 DOZER DE CADENAS
2050M

Opciones de cadena y zapata

LT (Cadena larga) XLT (Cadena extralarga) WT (Cadena ancha)
610 mm aristas cerradas y CLT 610 mm aristas cerradas y CLT 711 mm aristas cerradas y CLT
610 mm aristas abiertas y CELT 610 mm aristas abiertas y CELT 711 mm aristas abiertas y CELT
762 mm aristas cerradas y CLT
762 mm aristas abiertas y CELT

LGP (Baja presión sobre el suelo)

914 mm aristas cerradas y CLT
914 mm aristas abiertas y CELT

Recta Bull Recta Bull Semi-U PAT PAT PAT

DIMENSIONES DE CUCHILLA Dozer Dozer Bull Dozer Recta Recta Plegable
Capacidad de la cuchilla SAE J1265 3,54 m3 3,70 m3 5,58 m3 4,82 m3 5,43 m3 5,43 m3
Chasis disponible LT - XLT WT - LGP LT - XLT LT - XLT WT - LGP WT - LGP
J Anchura de la cuchilla 3.334 mm 3.901 mm 3.426 mm 3.606 mm 4.064 mm 4.064 mm
Anchura de la cuchilla en posición de transporte 3.334 mm 3.901 mm 3.426 mm 3.287 mm 3.690 mm 3.023 mm
A Altura de la cuchilla 1.128 mm 1.110 mm 1.420 mm 1.310 mm 1.318 mm 1.318 mm
Inclinación máxima +/-422 mm +/-450 mm +/- 411 mm +/- 450 mm +/- 550 mm +/- 550 mm
Paso máximo +/- 5° +/- 5° +/- 5° +/- 5° +/- 5° +/- 5°
C Ángulo máximo - - - +/- 28° +/- 28° +/- 28°
B Profundidad de excavación 545 mm 539 mm 583 mm 590 mm 590 mm 590 mm
Elevación máxima sobre el suelo 1.169 mm 1.165 mm 1.244 mm 1.130 mm 1.130 mm 1.130 mm
D Alcance en extensión 393 mm 363 mm 438 mm 582 mm 472 mm 548 mm
E Alcance de corte 393 mm 363 mm 438 mm 154 mm 43 mm 119 mm

22
Dimensiones generales C

G J
K

H A

B D
F
I
Los dibujos lineales se incluyen solo a efectos ilustrativos y no son una representación exacta de la unidad.
LGP
LT XLT WT
(Baja presión
(Cadena larga) (Cadena extralarga) (Cadena ancha)
sobre el suelo)
CADENAS
Anchura de vía 1.940 mm 1.940 mm 2.260 mm 2.260 mm
Anchura máxima de zapata 610 mm 711 mm 762 mm 914 mm
F Cadena en el suelo 2.645 mm 3.277 mm 3.277 mm 3.277 mm
Área de la cadena en el suelo 3,22 m2 4,65 m2 4,99 m2 5,99 m2
Presión sobre el suelo 0,62 kg/cm2* 0,44 kg/cm2** 0,42 kg/cm2*** 0,36 kg/cm2 ****
DIMENSIONES
G Altura hasta la parte superior de la cabina 3.103 mm 3.103 mm 3.103 mm 3.103 mm
H Separación con el suelo 325 mm 325 mm 325 mm 325 mm
I Longitud
5.491 mm PAT 5.902 mm PAT
5.902 mm PAT 5.902 mm PAT
- Cuchilla recta con barra de tiro 5.387 mm Recta 5.387 mm Recta
5.894 mm Recta 5.894 mm Recta
Media U (Semi-U) Media U (Semi-U)

6.974 mm PAT 7.383 mm PAT

7.383 mm PAT 7.383 mm PAT
- Cuchilla recta con escarificador 6.869 mm Recta 6.869 Recta
6982 mm Recta 6982 mm Recta
Semi -U Media U (Semi-U)
Anchura
3.606 mm PAT 3.606 mm PAT 4.064 mm PAT 4.064 mm PAT
- Cuchilla recta 3.334 mm Recta 3.334 mm Recta PAT Plegable PAT Plegable
3.426 mm Semi-U 3.426 mm Semi-U 3.901 mm Recta 3.901 mm Recta

3690 mm PAT 3690 mm PAT

J Cuchilla en ángulo 3287 mm PAT 3287 mm PAT 3.023 mm PAT 3.023 mm PAT
Plegable Plegable
2550 mm con 2550 mm con 3022 mm con 3174 mm con
K Sobre las cadenas
zapatas de 610 mm zapatas de 610 mm zapatas de 762 mm zapatas de 914 mm
* con zapatas de 610 mm y cuchilla PAT
** con zapatas de 711 mm y cuchilla PAT
*** con zapatas de 762 mm y cuchilla PAT
**** con zapatas de 914 mm y cuchilla PAT
NOTA: La separación con el suelo y las dimensiones de altura generales corresponden a las aristas completamente clavadas. Hay que añadir 52,5 mm si la unidad se encuentra sobre una superficie sólida.
23
Equipamiento estándar
MOTOR Transmisión final de reducción triple: desacelerador ENTORNO DEL OPERADOR
FPT F4HFE613 de engranaje helicoidal/planetario Cabina:
Tier 4 provisional certificado con retardo hidrostático de la transmisión con calefacción, aire acondicionado, desempañado,
Refrigeración integral de aceite del motor Freno de estacionamiento automático aplicado limpiaparabrisas y luces
Filtro de combustible mediante muelles Cinturón de seguridad - 76 mm
Alternador de 120 amperios con Parabrisas trasero para cabina
filtro de aire de junta radial de dos elementos CHASIS Espejo interior
2 Baterías de 12 voltios Ajustadores hidráulicos de la cadena Radio
Paneles laterales del motor Cadena lubricada Case
Cadena, rodillos portadores y ruedas locas OTROS
TREN TRANSMISOR permanentemente lubricados Alarma de marcha atrás
Transmisión hidrostática controlada con una sola Protector del ajustador de la cadena Bocina
palanca, de variación continua y doble vía, con Guías de cadenas - delante y detrás Luces:
contrarrotación y trayectoria recta electrónica, 2 delanteras
control de relación de avance/retroceso, CUCHILLA 1 trasera
3 niveles de sensibilidad de dirección De inclinación variable 50º - 60º con herramienta Interruptor de desconexión principal
preseleccionables para ajuste integral Espejo
3 niveles de sensibilidad de retroceso Mando electrohidráulico de palanca única para Protector de transmisión trasera

Form No. 20061ES - Printed in Italy - MediaCross Firenze - 11/13

3 niveles de sensibilidad de cuchilla elevación, ángulo e inclinación
Modo de sacudida de cuchilla Dispositivo “Equistatic” para versión bulldozer
Modo de nivelación precisa

Opciones
EQUIPO MONTADO EN PARTE TRASERA PROTECCIONES OTROS
Escarificador - 5 segmentos con 3 púas Protección contra maleza en canopy CAB Desagüe que respeta el medio ambiente
Gancho de remolque trasero Protección central contra rocas Cadena de duración prolongada de Case
Barra de tiro Barridos Calentador de rejilla
Luces de trabajo adicionales
REJILLAS CUCHILLAS Gancho de remolque delantero
Parte posterior de la cabina PAT 3,04 m (1150M) Contrapeso delantero (solo 1150M)
Protección del radiador contra la maleza PAT 3,35 m (1150M) Preinstalación para guiado de cuchilla - Trimble
PAT 3,30 m (1650M XLT) Preinstalación para guiado de cuchilla - Leica
SISTEMA HIDRÁULICO PAT 3,97 m (1650M WT-LGP) Preinstalación para guiado de cuchilla - Topcon
Válvula hidráulica de 4 bobinas para escarificador PAT Plegable 3,97 m (1650 WT-LGP) Espejo retrovisor
instalado "in situ" PAT 3,60 m (2050M LT-XLT) Herramienta telemática SiteWatch
Válvula hidráulica de 3 bobinas sin obturadores para PAT 4,06 m (2050M WT-LGP)
escarificador instalado "in situ" PAT Plegable 4,06 m (2050M WT-LGP)
Válvula hidráulica de 3 bobinas con obturadores Recta 3,33 m (2050M LT-XLT)
Recta 3,90 m (2050M WT-LGP)
Semi-U 3,42 m (1650M-2050M)
Los equipos estándar y opcionales mostrados pueden variar según el país.
Worldwide Case Construction Case Construction Equipment
Equipment Contact Information CNH Maquinaria Spain, S.A.
EUROPE: Av. José Garate, 11
via Plava, 80 28820 Coslada - Madrid
10135 TORINO - ITALIA Teléfono 916603800
Fax 916736363
AFRICA/MIDDLE EAST/CIS:
Riva Paradiso 14
6902 Paradiso - SWITZERLAND
NORTH AMERICA/MEXICO:
700 State Street
Racine, WI 53404 U.S.A.
LATIN AMERICA:
Av. General David Sarnoff 2237
32210 - 900 Contagem - MG
Belo Horizonte BRAZIL Customer NOTA: Los equipos estándar y opcionales pueden variar en función de la
ASIA PACIFIC: Assistance demanda y de las particulares normativas aplicables en cada país. Las
Unit 1 - 1 Foundation Place - Prospect 00800-2273-7373 ilustraciones pueden mostrar equipos no estándar o no mencionados
New South Wales - 2148 AUSTRALIA - consulte en su concesionario CASE. Además, la compañía CNH se
La llamada es gratuita desde teléfono
CHINA: fijo. Antes de llamar con su teléfono reserva el derecho de modificar sin previo aviso las especificaciones de
No. 29, Industrial Premises, No. 376. móvil, consulte tarifas con su operador. sus máquinas, sin incurrir por ello en ninguna obligación.
De Bao Road, Waigaoqiao Ftz, Pudong,
SHANGHAI,, 200131,, P.R.C. Cumple la directiva 2006/42/CE

www.casece.com
