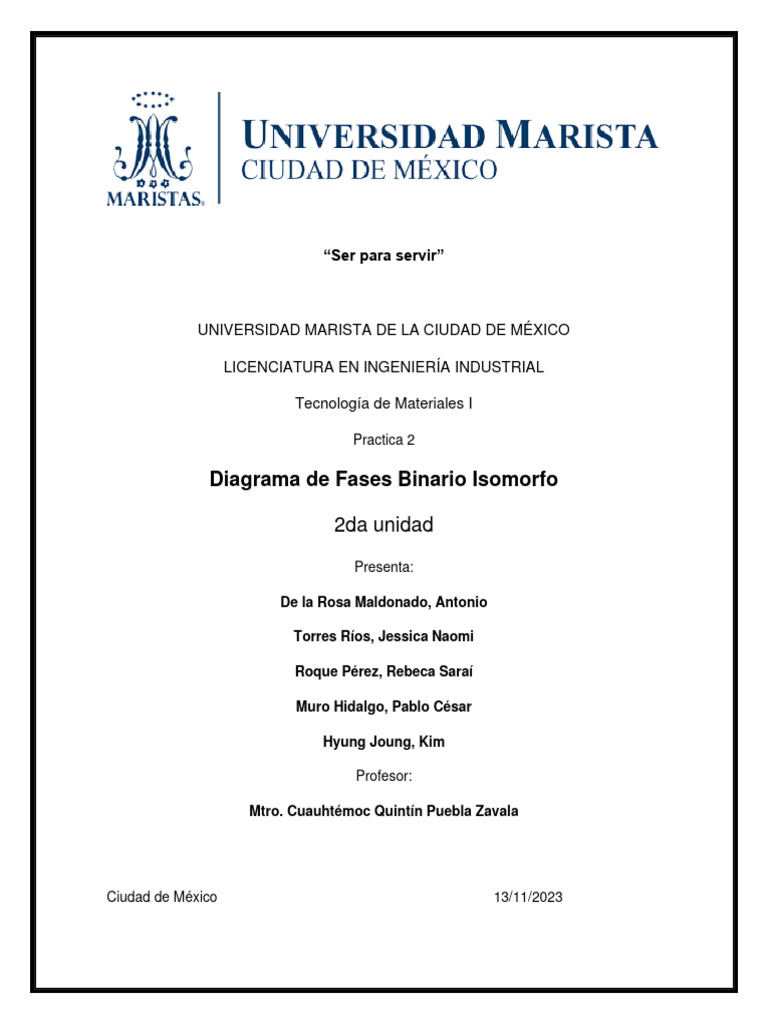

“Ser para servir”

UNIVERSIDAD MARISTA DE LA CIUDAD DE MÉXICO

LICENCIATURA EN INGENIERÍA INDUSTRIAL

Tecnología de Materiales I

Practica 2

Diagrama de Fases Binario Isomorfo

2da unidad
Presenta:

De la Rosa Maldonado, Antonio

Torres Ríos, Jessica Naomi

Roque Pérez, Rebeca Saraí

Muro Hidalgo, Pablo César

Hyung Joung, Kim

Profesor:

Mtro. Cuauhtémoc Quintín Puebla Zavala

Ciudad de México 13/11/2023

 • Índice:
Introducción………………………………………………………………. pág. 1
Objetivo de la Práctica…………………………………………………… pág. 1
Conceptos Teóricos………………………………………………………. pág. 2
Procedimientos…………………………………………………………… pág. 4
Análisis de Resultados………………………………………………….... pág. 6
Conclusiones…………………………………………………………. pág. 6

• Introducción:
Durante el transcurso del curso se nos ha enseñado que dentro de la materia es el análisis de
los diagramas de fase, pues esto representan un alto porcentaje de como es que funciona el
proceso de creación de nuevos materiales, su composición, temperatura y su estado, por lo
que no solo es importante saber como interpretar uno de estos diagramas, sino que también
es importante saber hacerlos.

• Objetivo de la práctica:
El objetivo de la práctica es que el alumno entienda como es la realización de estos
diagramas, asi como su interpretación y los resultados que estos arrojan.
 • Conceptos Teóricos:
Diagrama de Fases:
Los materiales en estado sólido pueden estar formados por varias fases. La combinación de
estas fases define muchas propiedades que tendrá el material. Por esta razón, se hace
necesario tener una herramienta teórica que permita describir las fases que estarán presentes
en el material.

Los diagramas de fase son representaciones gráficas de las fases presentes en un sistema
material en función de la temperatura, la presión, y la composición, es decir, son la
representación gráfica de las condiciones termodinámicas de equilibrio.

Diagrama de Fases Binarios (Isomorfo):

Diagramas de fases binarios: De forma general, se clasifican como diagramas binarios de
solubilidad total y diagramas de solubilidad parcial. Los diagramas de fase muestran, como
su nombre lo indica, las fases o microconstituyentes estables en función de dos variables,
normalmente: composición y temperatura.
Para definir una isoterma del porcentaje en peso de cada elemento, representada en la imagen
por el segmento L-S (Líquido-Sólido). Esta línea se traza horizontalmente desde la
temperatura de composición de una fase hasta la otra (en este caso desde el líquido al sólido).
El porcentaje en peso del elemento B en el líquido viene dado por wL y en el sólido por wS.
El porcentaje de sólido y líquido puede ser calculado usando las siguientes ecuaciones, que
constituyen la regla de la palanca:

Donde Wo es el porcentaje en peso del elemento B en el sistema.

 • Procedimientos:
El platino y el oro son totalmente solubles en estado sólido y en estado líquido. El punto de
fusión del platino son 1774°C y el del oro 1063°C. Una aleación formada por un 40% de oro
comienza a solidificar a 1599°C dando cristales de un 15% en peso de oro. Otra aleación con
un contenido en oro del 70% comienza a solidificar a 1399°C, formándose inicialmente
cristales con un 37% en peso de oro. Se pide:
a) Dibujar a escala el diagrama de equilibrio indicando las fases existentes en las
distintas zonas y los nombres y significados de las diversas líneas.
 b) En dicha aleación determina la proporción de las fases a una temperatura de 1334°C
𝑇 = 1334 °𝐶
40 − 9 31
%= = = 0.5131967213 (100)
70 − 9 61
% = 51.31 % 𝑑𝑒 𝐿í𝑞𝑢𝑖𝑑𝑜 𝑑𝑒 𝐴𝑢
% = 47.62 % 𝑑𝑒 𝑆ó𝑙𝑖𝑑𝑜 𝑑𝑒 𝐴𝑢
- Valor Teórico:
% = 36.84 % 𝑑𝑒 𝑆ó𝑙𝑖𝑑𝑜 𝑑𝑒 𝐴𝑢
% = 63.16 % 𝑑𝑒 𝐿í𝑞𝑢𝑖𝑑𝑜 𝑑𝑒 𝐴𝑢

• Análisis de Resultados:
Una vez acabada la gráfica y comparaba con una tabla similar de ambos elementos, podemos
notar que no son similares, en este caso hay mucha diferencias entre los valore calculados y
los valores teóricos, esto puede ser debido a como se hizo la interpretación de la tabla desde
la perspectiva del alumno y puesto a que los valores de la tabla original, pueden ser diferentes.

• Conclusiones:
Al finalizar la práctica, logramos entender como es que funciona el proceso de aleación entre
el Platino y el Oro, además de entender el procedimiento y desarrollo para generar un
Diagrama de Fases Binario desde el inicio, donde logramos hacer una comparación mediante
nuestro diagrama hecho a mano y un diagrama ejemplo de estos dos materiales.
