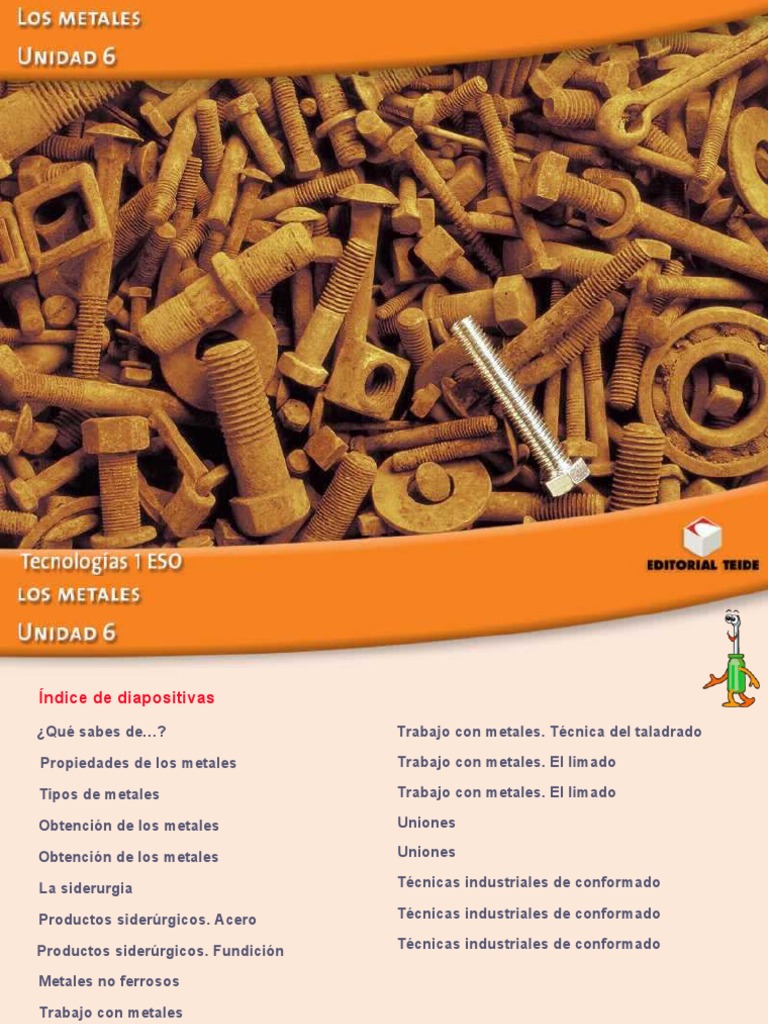

Índice de diapositivas

¿Qué sabes de…? Trabajo con metales. Técnica del taladrado

Propiedades de los metales Trabajo con metales. El limado

Tipos de metales Trabajo con metales. El limado

Obtención de los metales Uniones

Obtención de los metales Uniones

La siderurgia Técnicas industriales de conformado

Productos siderúrgicos. Acero Técnicas industriales de conformado

Productos siderúrgicos. Fundición Técnicas industriales de conformado

Metales no ferrosos

Trabajo con metales

Trabajo con metales

Trabajo con metales. Técnica del aserrado

Sumario

Propiedades de los metales

Proceso de obtención
Clasificación
Ferrosos: hierro, fundición, acero
No ferrosos
Trabajo con metales
Útiles y herramientas
Técnicas manuales
El corte y el aserrado
El limado
El taladrado
Uniones
Técnicas industriales
Conformado por moldeo: fundición
Conformado por deformación
¿Qué sabes de…?

1. ¿De dónde se extraen los metales?

2. ¿Por qué crees que los metales son buenos conductores de la electricidad?
3. ¿Sabes qué pueblo comenzó a utilizar el hierro? ¿Cuándo?
4. ¿Qué diferencia hay entre la metalurgia y la siderurgia?
5. ¿Qué es un alto horno?
6. En la fotografía inferior puedes observar una polea. ¿Sabes cómo se ha fabricado?
7. ¿Qué operación realiza el operario de la segunda fotografía? ¿En qué consiste?


Propiedades de los metales

La mayoría de los metales presentan unas propiedades comunes:
• El brillo,
• la opacidad,
• la buena conductividad del calor y de la electricidad,
• y la buena resistencia mecánica.
Además de estas propiedades, tienen otras que son inherentes y muy importantes a la hora de
trabajar con ellos:

Ductilidad. Maleabilidad. Fusibilidad. Tenacidad.

Tipos de metales
Los metales pueden clasificarse según si tienen o no hierro como elemento constituyente:
Metales ferrosos. Son aquellos que contienen hierro.

Hierro. Barras de acero. Chapa de acero.

Metales no ferrosos. Son los que no están constituidos por hierro.

Cobre. Aluminio. Plomo.



Obtención de los metales

Los metales se encuentran en la naturaleza en forma de minerales.
Extracción. Tiene lugar en:
 Minas a cielo abierto.
 Minas subterráneas.

Mina a cielo abierto.

Mina subterránea.


Obtención de los metales

Esquema de la obtención de los metales

Separación de la mena y la ganga.

mineral = mena + ganga

parte útil parte desechable

Transformación de los lingotes de metal en

piezas o elementos útiles para su aplicación.
Lingotes de metal.

La metalurgia es el conjunto de procesos

utilizados para la obtención de metales. En el caso
del hierro y de sus derivados se conoce como
siderurgia.
La siderurgia

Los principales procesos que se llevan a cabo en el proceso siderúrgico se ven en

la figura:
Productos siderúrgicos: Acero
Acero. Es una aleación de hierro y carbono (contenido de carbono inferior al 1,76 %). En
general es duro, tenaz y muy resistente.
Aceros al carbono. Se obtienen sólo con hierro y carbono. Se utilizan para fabricar alambres,
tornillos, estructuras metálicas, etc.
Aceros aliados. Además del hierro y del carbono contienen otros metales. Un ejemplo: acero
inoxidable que contiene cromo y níquel a parte de hierro y carbono. Se utilizan para fabricar
herramientas, instrumentación, etc.

Herramientas de corte
Productos siderúrgicos. Fundición
Fundición. Tiene una concentración de carbono entre el 1,76% y el 6,7%.
 Es muy duro y muy resistente al desgaste.
 Es muy frágil.
Se utiliza para hacer bancadas de herramientas, elementos de apoyo, carcasas de
motores, etc.

Radiador. Carcasa de motor eléctrico. Bancada de un taladro de

columna.
Metales no ferrosos
Son los metales que no contienen hierro, como el cobre o el aluminio. También pueden
encontrarse en forma de aleaciones, como el bronce, que es una mezcla de cobre y
estaño.
Trabajo con metales
Clasificación de las herramientas para trabajar metales

alicates, sargento,
de sujeción
mordaza, tornillo de banco
H
de percusión martillo, maza
E
O tijeras de plancha, sierra de arco R
de corte
alicates de corte
P R
E de fricción limas A
R destornilladores, M
de enroscar y desenroscar
A llaves I
C de perforación brocas E
I de unión soldadores, remachadora N
O T
N A
E S
S

punta de trazar, contrapunzón,

de trazar y marcar
compás de puntas
Trabajo con metales
Tablero de herramientas
Trabajo con metales. Técnicas del aserrado

1 2

Elegiremos la sierra que esté en buenas condiciones:

Marcaremos con una punta de
no ha de tener dientes rotos, ha de estar bien estriada
trazar la línea de corte.
y hay que colocarla de tal modo que corte al empujarla.

3 4

Adoptaremos una postura que nos permita

aprovechar el esfuerzo, serraremos utilizando
la totalidad de la hoja y procuraremos que no
se rompan los dientes.
Sujetaremos la pieza con alguna herramienta destinada a este
efecto. Para los metales, se suele utilizar el tornillo de banco, y
el corte debe hacerse lo más cerca posible de la mordaza.
Trabajo con metales. Técnica del taladrado

1 2 3

Fijar la pieza mediante algún elemento de Elegir la broca. Si el orificio ha de

sujeción de los que hemos estudiado, ser muy grande, es conveniente
Marcar el centro del orificio con el como la mordaza. que primero practiquemos
contrapunzón. agujeros con brocas más
pequeñas.
4 Fijar la broca al porta brocas.

5 6 7

Mover la manivela y la pieza Comenzar a taladrar utilizando Una vez hecho el agujero, sacar la broca y
hasta que la punta de la broca gafas protectoras. limpiar el soporte con cuidado.
coincida con el centro del orificio.
Trabajo con metales. El limado

Partes de una lima

espiga
cuerpo
punta

mango

Diferentes formas de las limas:

1) lima rectangular,
2) lima de media caña,
3) lima cuadrada,
4) lima triangular,
5) lima redonda
Trabajo con metales. El limado
Para dominar la técnica del limado, debemos seguir unos pasos similares que para la
técnica del aserrado:
Elección de la lima adecuada. Para hacerlo, tendremos en cuenta el tipo de superficie
que queremos limar y cómo de lisa la queremos dejar. Hay que asegurarse de que el
mango esté bien sujeto a la espiga de la lima.
Sujeción de la pieza. Procuraremos no dejar marcas al sujetar las piezas.
Adopción de una posición cómoda que nos permita limar con facilidad y
aprovechando
toda la longitud de la lima.

Forma de coger la lima.

Uniones

Uniones fijas y desmontables

Tornillo

Tornillo y tuerca

Espárrago
Uniones

Uniones fijas y permanentes

Reblón o remache

Soldadura

Adhesivos
Técnicas industriales de conformación.

Conformación por modelado

Conformado por moldeo (fundición). La fundición es el moldeado de un metal en estado líquido al
verterlo en un molde. El proceso es el siguiente:

Proceso de fundido
Técnicas industriales de conformación.
Conformación por deformación en caliente

Deformación en caliente

Forja

Estampación

Laminación

Extrusión
Técnicas industriales de conformación
Conformación por deformación en frio.

Deformación en frío Hay otras técnicas de

deformación en frío:
Laminación en frío.
Embutición
Doblado y curvado.

Estampación

Trefilado
