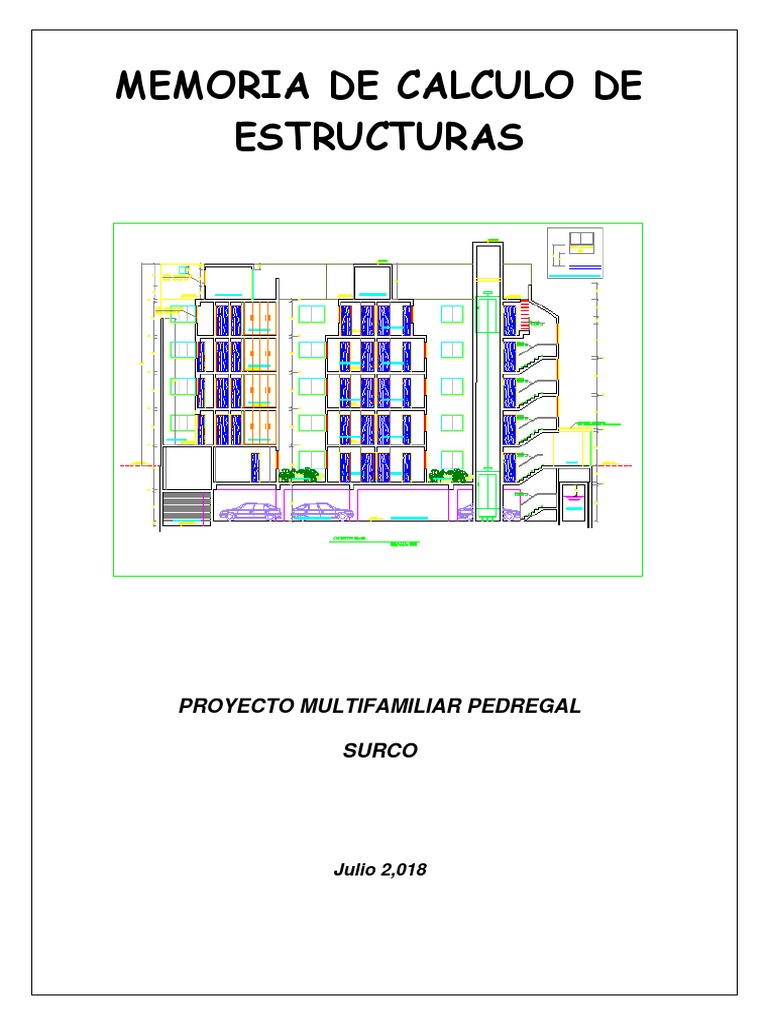

MEMORIA DE CALCULO DE

ESTRUCTURAS

PROYECTO MULTIFAMILIAR PEDREGAL

SURCO

Julio 2,018
 MEMORIA DE CÁLCULO DE ESTRUCTURAS
“EDIFICIO MULTIFAMILIAR”

1.- DESCRIPCIÓN GENERAL DEL PROYECTO

La presente memoria de cálculo se refiere al Proyecto Estructural de un “PROYECTO
MULTIFAMILIAR PEDREGAL” ubicado en la Calle Pedregal de San Ángel Esq. Con Jr. Las
Colinas, Mz. B, Lote 1 y2, Urb. Los Huertos de San Antonio, Distrito de Surco-Lima.
Se realizará el siguiente informe para un análisis sísmico espacial modal del conjunto
residencial completa.
A continuación mostramos la planta general del “PROYECTO MULTIFAMILIAR PEDREGAL”

Figura N° 1 Vista general

2.- ANALISIS ESTRUCTURAL
Después de la compatibilización con la arquitectura, se procedió a realizar el análisis estructural
de la estructura comprendida de columnas, muros estructurales, muros de albañilería
confinada, vigas, viguetas y losas.

2.1.- MODELO ESTRUCTURAL

2.1.1.- Geometría
De acuerdo a las medidas indicadas en el plano de arquitectura, se procedió a hacer un modelo
tridimensional con tres coordenadas dinámicas por nivel, tomando en cuenta deformaciones
por flexión, fuerza cortante y carga axial. Los apoyos se consideraron como empotramientos
perfectos en el primer piso.
2.1.2.- Materiales Utilizados
Para las estructuras de concreto armado se ha empleado concreto de f'c=280 y 210 kg/cm2 y
acero corrugado de grado 60 fy= 4200 kg/cm2.
2.1.3.- Cargas Verticales.
Carga muertas
 Concreto 2400 kg/m³
 Acero 7850 kg/m³
Tal como lo indica la Norma E.020, las sobrecargas utilizadas son:
 100 kg/m2 para techo de azotea.
2.1.4.- Modelo Estructural
Con la geometría anteriormente descrita y los materiales indicados se procedió a hacer un
análisis de la estructura.

2.2- ANÁLISIS SÍSMICO

2.2.1.- PARÁMETROS SÍSMICOS

El análisis sísmico se desarrolló de acuerdo a las indicaciones de la Norma Peruana de Diseño
Sismo resistente E.030 modificada 2018.
Se empleó un modelo tridimensional con tres coordenadas dinámicas por nivel, tomando en
cuenta deformaciones por flexión, fuerza cortante y carga axial. Los apoyos se consideraron
como empotramientos perfectos en el 1º sotano.
La Norma E.030 señala que al realizar el análisis sísmico empleando el método de
superposición espectral se debe considerar como criterio de superposición el ponderado entre
la suma de absolutos y la media cuadrática según se indica en la siguiente ecuación:

Alternativamente se puede utilizar como criterio de superposición la Combinación

Cuadrática Completa (CQC). En el presente análisis se utilizó este último criterio.

Para la determinación del espectro de pseudo aceleraciones sísmicas, usamos la relación dada
por la Norma Peruana de Diseño Sismorresistente, la cual indica que dicho espectro se
determina por la siguiente relación:

PARAMETROS SISMICOS X Y
ESPECTRO DE ACELOGRAMA EN X y Y

Figura N° 2 Modelo tridimensional del Edificio

Figura N° 3 Edificio – desplazamiento Sismo X

Figura N° 4 Edificio – desplazamiento Sismo Y

2.2.2.- RESULTADOS DEL ANÁLISIS SÍSMICO

El Análisis Sísmico se hizo, según la Norma E.030, considerando un 5% de excentricidad

accidental. Se hicieron varios modelos considerando distintas posiciones del Centro de Masas
y considerando el Sismo aplicado en cuatro direcciones (ortogonales dos a dos). Como
resultados del análisis sísmico se obtuvieron los desplazamientos laterales en cada nivel y las
fuerzas de sección en los elementos.
A continuación se muestran los resultados para las direcciones X-Y.
2.2.2.1.-Períodos de Vibración

Edifico
Los períodos de vibración fundamentales para la edificación analizada son los siguientes:

Período T (seg) % Participación

Dirección X-X 0.390 97.27
Dirección Y-Y 0.338 98.62
Puede apreciarse que los porcentajes de participación de los modos fundamentales en cada
dirección son altos, lo cual indica que el edificio tiene buena regularidad torsional.

PARTICIPACION DE MASAS EDIFICIO

TABLE: Modal Periods and Frequencies

Circular
Case Mode Period Frequency Frequency Eigenvalue
sec cyc/sec rad/sec rad²/sec²
Modal 1 0.39 2.563 16.1028 259.3002
Modal 2 0.338 2.96 18.5998 345.953
Modal 3 0.293 3.408 21.4134 458.5316
Modal 4 0.115 8.715 54.7555 2998.1679
Modal 5 0.093 10.761 67.6159 4571.911
Modal 6 0.084 11.866 74.5563 5558.6489
Modal 7 0.058 17.348 109.0012 11881.2677
Modal 8 0.047 21.101 132.5786 17577.083
Modal 9 0.045 21.997 138.2109 19102.2483
Modal 10 0.041 24.477 153.7918 23651.9151
Modal 11 0.036 27.566 173.2005 29998.4242
Modal 12 0.035 28.43 178.6298 31908.6099
Modal 13 0.03 33.227 208.7729 43586.1052
Modal 14 0.029 34.647 217.691 47389.388
Modal 15 0.028 35.975 226.0388 51093.5404
Modal 16 0.026 38.161 239.7757 57492.3864
Modal 17 0.025 40.076 251.8057 63406.1211
Modal 18 0.025 40.456 254.1929 64614.0232

2.2.2.2-Fuerza Cortante en la Base del Edificio

V dinámico V estático >20%, <70% V estático

(ton) (ton)
Dirección X-X 205.20 412.71 288.71
Dirección Y-Y 211.53 412.71 288.71

Como se puede apreciar la fuerza cortante basal del análisis dinámico en dirección “X” no es
mayor que el 70% la cortante estático si necesita hacer modificaciones de los esfuerzos y “Y”
es mayor que el 70% la cortante estático no necesita hacer modificaciones de los esfuerzos,
por lo que no necesita hacer modificaciones en los esfuerzos obtenidos del análisis dinámico.
En la dirección XX por 288.71/205.20= 1.40
En la dirección YY por 288.53/211.53 = 1.36
2.2.2.3.- Control de Desplazamientos

3.- DISEÑO DE LOS ELEMENTOS

3.1.- Normas
Para el diseño de los elementos se han empleado las Normas de Diseño vigentes en el
Reglamento Nacional de Edificaciones, que comprenden:
 E020 Cargas
 E030 Sismorresistente
 E050 Suelos y Cimentaciones
 E060 Concreto Armado
Además se han considerado las siguientes Normas:
 American Concrete Institute ACI 318 – 2014 del ACI para el Diseño de Elementos de
Concreto Armado.
3.2.- Combinaciones de Cargas
Para el diseño de los elementos de concreto armado se han utilizado las siguientes
combinaciones:
U = 1.4D
U= 1.4D+1.7L
U = 1.25 (D+L)+- SX
U= 1.25 (D+L) +-SY
U = 0.9D+- SX
U= 0.9D+-SY
Factor de reducción de flexión f = 0.90.
Factor de reducción de compresión f = 0.85.
3.3.- Consideraciones
El diseño de los elementos de concreto se realizó por el método a la rotura, cumpliéndose con
los criterios de ACI-318 y con los capítulos pertinentes del Reglamento Nacional de
Edificaciones. Para el diseño de las columnas se procedió a realizar el diseño convencional
esto es verificando la compresión, diseñando a flexo compresión.
Para el diseño de los techos aligerados se consideró un espesor de 20 cm, para todos los
niveles de la estructura principal. La cimentación se reforzó para asegurar no solo la estabilidad
ante cargas verticales y de sismo, sino también para asegurar la estabilidad en planta frente al
momento de volteo que las fuerzas de sismo generan, se empleó un factor de seguridad de
F.S. =3.0 para este caso.
Materiales utilizados:
Concreto f´c = 280 Kg/cm² Cisterna, Columnas y Placas
f´c = 210 Kg/cm² Cimentación, Vigas y losas
Acero fy = 4200 Kg/cm²

Cargas Verticales
Las cargas verticales se evaluaron conforme a la norma de Cargas, E-020. Para las losas
aligeradas, armadas en una dirección para espesores de H=20 cm, se supuso un peso de 300
kg/m2.
Los pesos de vigas, columnas y escaleras se estimaron a partir de sus dimensiones reales,
considerando un peso específico de 2,400 kg/m3. Para las particiones se usó un promedio de
100 kg/m2, valor que excede el estimado a partir de los pesos reales con la distribución de
vivienda existente. Se incluyó igualmente el peso de acabados de piso y de techo, estimado
en 100 kg/m2 (acabados).
Para el primer nivele se asumió una sobrecarga de diseño de 200 kg/m2 (viviendas) lo que
corresponde al uso de azoteas una sobrecarga de 100kg/m2, según consta en la norma E.020.
No se hicieron reducciones de carga viva. Cabe anotar que la carga viva tiene poca incidencia
en los resultados en el análisis sísmico.
Diseño de Viga
Requisitos Generales:
 fy  4200 kg/cm2; ya que se pueden deformar más sin pérdida de su capacidad
estática.
 210 kg/cm2  f´c ; porque retrasa el aplastamiento del concreto.

 b  25cm.; b  0.3h
 ln  4h
Todos estos requisitos se están cumpliendo y se puso en práctica en la etapa de
predimensionamiento.
Cuantías de Refuerzo.-
Para todas las secciones de momento positivo y negativo se tiene:
14 14
 mín    0.0033
fy 4200 ........()

f ´c 210
 mín  0.80  0.80 x  0.0028 ........()
fy 4200

máx  0.75b ........()

f ´c 6000
 b  0.851
fy 6000  fy ........()
Reemplazando datos en las ecuaciones  y  para f’c = 210 kg/cm2, fy = 4200 kg/cm2 y
1=0.80 se tiene:
b=0.0200;
máx = 0.75x0.0200 = 0.015

Diseño por corte.-

La resistencia nominal al corte en una sección cualquiera, será la suma de las resistencias
aportadas por el concreto y por el refuerzo:

Vn  Vc  Vs
Y en todas las secciones deberá cumplirse:

Vu   Vn
La sección crítica que se encuentra sometida al mayor cortante de diseño del elemento se
encuentra ubicada entre la cara de apoyo y una sección ubicada a “d” de ella, entonces las
secciones situadas en este tramo se diseñarán para un cortante último igual al correspondiente
a la sección ubicada a “d” del apoyo.
Cortante máximo que toma el concreto Vc.-
Teóricamente la resistencia del concreto al corte es igual a la carga que produce la primera
fisura inclinada en el extremo del elemento.
El corte máximo que toma el concreto en elementos a flexión esta dado por:

Vc  0.53 f ' c b d

Requerimientos mínimos de refuerzo transversal.-

La falla por corte es frágil y debe ser evitada siempre. Por ello el código recomienda colocar
una cantidad mínima de refuerzo transversal para brindar mayor seguridad al diseño y para
garantizar que el elemento sea capaz de resistir los esfuerzos que se presentan después de
producirse el agrietamiento diagonal. El refuerzo mínimo sugerido por el código debe colocarse
siempre que:

1 bw s
 Vc  Vu   Vc y es igual a: Avmín  3.5 .....()
2 fy
donde:
s: Separación del refuerzo transversal
Av: Área del acero transversal provisto para resistir corte.
Espaciamiento máximo del refuerzo transversal.-
Tanto el código del ACI como la Norma E-060, recomiendan que para estribos
perpendiculares al eje del elemento, el espaciamiento máximo sea:
d
s
s  60 cm. 2
Estos espaciamientos máximos precisados en las expresiones anteriores son válidos siempre
que:

Vs  1.06 f ' c b d .......()

En caso que se exceda éstos límites, los espaciamientos máximos deben de reducirse a la
mitad, es decir:
d
s
s  30 cm. 4
Aporte máximo del refuerzo transversal a la resistencia al corte.-
El refuerzo longitudinal tiene una cuantía máxima que no debe superarse para garantizar el
comportamiento dúctil del elemento. Del mismo modo, el refuerzo transversal tiene una
limitación similar que busca evitar la falla del concreto comprimido, ubicado en el extremo
superior de las fisuras diagonales, antes de la fluencia del acero transversal. La Norma E-
060 y el código del ACI recomiendan que:
 Vs  2.1 f ' c b d ........ ()
En caso que se requiera un aporte mayor del refuerzo transversal es necesario incrementar
las dimensiones de la sección del elemento o aumentar la resistencia del concreto.

Diseño de Vigas Dúctiles en regiones de alto riesgo sísmico.-

El código del ACI incluye recomendaciones para elementos sometidos a flexión que resisten
cargas inducidas por sismos severos, que se menciona a continuación:

El refuerzo longitudinal en cualquier sección del elemento, tanto positivo como negativo tendrá
como cuantías mínimas y cuantía máxima los especificados más adelante.
Los empalmes traslapados del refuerzo longitudinal se podrán emplear siempre que se
distribuya refuerzo transversal a todo lo largo de éste para darle confinamiento en caso que el
recubrimiento de concreto se desprenda.
El refuerzo transversal brinda apoyo al refuerzo longitudinal y confina el núcleo de concreto
cuando el recubrimiento se desprende. Por ello, debe estar constituido por estribos cerrados.
La inversión de esfuerzos por efecto de las cargas sísmicas, hace necesario el uso de estribos
perpendiculares al refuerzo longitudinal pues éstos son igualmente efectivos ante solicitaciones
inversas.
En los planos presentados se muestran los requisitos para el refuerzo longitudinal, así como la
distribución del refuerzo transversal mínimo de elementos sometidos a flexión. La concentración
de refuerzo en los extremos busca confinar el núcleo de concreto en caso que el recubrimiento
se desprenda por lo que se denomina refuerzo de confinamiento. El desprendimiento del
recubrimiento se suele presentar después de la formación de rótulas plásticas.

Zona de confinamiento.-
Está comprendida entre la cara de apoyo de la viga hasta una distancia 2h en cada extremo
de la viga tal como se muestra en el esquema de distribución del confinamiento.
En el cuadro de resultados se observa que el aporte del refuerzo transversal a la resistencia
al corte en la zona de confinamiento es ínfimo; esto es:

Vs  1.06 280 xbx.d ....()

El espaciamiento “s” se determina con:

Av fy d 2 x0.71x4.2 x45
s   15.84 cm.
Vs 16.95
Se está considerando estribos cerrados de 2 ramas de  3/8”.
Dado la conformidad en la desigualdad (), en ésta zona tendremos los espaciamientos
máximos del refuerzo transversal cuyas limitaciones son:

s  60 cm.

d
s
2

También se tiene limitaciones del espaciamiento del refuerzo transversal en la zona de

confinamiento por capacidad de ductilidad, ilustrada en la Figura:

Ln
CONDICIONES:

s s

5 cm s 5 cm

2H 2H

CONFINAMIENTO EN VIGAS

Se determinara la resistencia al corte de la sección con el confinamiento mínimo por

ductilidad:
Vu
 Vc  Vs


Av fy d 2 x0.71x 4.2 x 45
Vs    26.84 Tn.
s 10
Zona no confinada.-
Corresponde a la zona fuera de la longitud de confinamiento, en el cuadro de resultados se
aprecia que los cortantes actuantes últimos son menores que la resistencia del concreto al
corte, se tendrá que colocar refuerzo transversal mínimo dado por la ecuación.
bw s
Avmín  3.5 ; Siempre que:
1
 Vc  Vu   Vc
fy 2

Usando estribos cerrados de dos ramas de  3/8” se tiene:

 Avmín fy 2 x0.71x4200
s   68.16 cm. ,
3.5 bw 3.5x25

La limitación en el espaciamiento está dado por los requisitos que aseguran una capacidad de
ductilidad en vigas, que indica donde no se requiera estribos de confinamiento el
espaciamiento debe de ser:
d 39
s   19.15 cm.
2 2
Por lo tanto se recomienda usar en la zona no confinada: Estribos  3/8” @ .15

Diseño de Columnas
Consideraciones de dimensionamiento.-

Estas son consideraciones que se tomaron en cuenta en la etapa de predimensionamiento,

que volveremos a mencionarlo a continuación:
 D  ho/4
Ps 1
 n  n  0.25
f ´c b D 3
 D45 cm.
Dmín
  0.4
Dmáx
Consideraciones de diseño.-

Cuantías.-
La cuantía de refuerzo longitudinal en elementos sometidos a flexión y carga axial no debe
ser inferior a 0.01 ni superior a 0.06. Sin embargo, esta cuantía máxima se reduce aún más
en la práctica profesional, esto es para evitar el congestionamiento del refuerzo de tal forma
de permitir facilidad constructiva y a su vez limitar los esfuerzos de corte en la pieza cuando
alcance su resistencia última a la flexión. En consecuencia estamos hablando de cuantías
máximas del orden de 2 – 3%.

Traslapes.-
Los traslapes sólo son permitidos dentro de la mitad central de la columna y éstos son
proporcionados como empalmes a tracción. Esto se debe a la probabilidad que existe que
el recubrimiento de concreto se desprenda en los extremos del elemento haciendo que estos
empalmes se tornen inseguros. El Reglamento considera para zonas muy sísmicas que en
cada nudo, la suma de las capacidades últimas en flexión de las columnas sean por lo menos
igual a 1.2 veces la suma de las capacidades últimas de las vigas que concurren a las caras
del nudo, y si alguna Columna no cumple con ésta condición debe de llevar refuerzo
transversal de confinamiento en toda su longitud.

Refuerzo transversal.-
El Reglamento Nacional de Edificaciones indica:
1.- Deberá colocarse en ambos extremos del elemento estribos cerrados sobre una longitud
“l” medida desde la cara del nudo (zona de confinamiento) que no sea menor que:
 Un sexto de la luz libre del elemento.
 La máxima dimensión de la sección transversal del elemento.
 40 cm.

Estos estribos tendrán un espaciamiento que no deben exceder del menor de los siguientes
valores:
 Un cuarto de la dimensión más pequeña de la sección transversal del elemento.
 10 cm.
El primer estribo deberá ubicarse a no más de 5 cm. de la cara del nudo.
2.- El espaciamiento del refuerzo transversal fuera de la zona de confinamiento, no deberá de
exceder de 6 veces el diámetro de la barra longitudinal de menor diámetro, 15 cm. o la mitad
de la dimensión más pequeña de la sección transversal del elemento.

Recomendaciones del ACI para refuerzo transversal en columnas confinadas.-

El ACI da las siguientes recomendaciones para garantizar la existencia de ductilidad en las
columnas:
Refuerzo por confinamiento.-

 Ag  f ´c
Ash  0.30   1 s hc
 Ach  fy
f ´c
Ash  0.09 s hc
fy
Las expresiones anteriores permiten determinar el espaciamiento “s” de estribos en la zona
de confinamiento donde:

Ash : en la dirección de análisis.

hc : Ancho del núcleo de concreto confinado por el acero medido centro a centro de los
estribos exteriores.
Ach : Área del núcleo de concreto confinado por el acero.
Ag : Área total de la sección transversal de la columna.
s : Espaciamiento del refuerzo transversal.
Refuerzo longitudinal.-
Para el diseño de las columnas se considero el aumento de las secciones debido al aumento
del cortante basal, esto por la condición de que los pórticos deberán de resistir por lo menos
el 25% del cortante total en la base.
La capacidad resistente en el resto de las columnas es conforme. Las nuevas plantas típicas
de elementos estructurales son las mostradas en los planos correspondientes, se presenta en
resumen las secciones típicas y el correspondiente refuerzo para cada una de ellas:

Fuerza Cortante que toma el concreto.-

En elementos sometidos a compresión axial, corte y flexión, el agrietamiento disminuye y por
lo tanto existe una mayor área para resistir el corte. La expresión para determinar el corte que
toma el concreto en este tipo de elementos es:
 Nu 
Vc   x 0.53 f ' c b d 1  0.0071 
 Ag 
Donde Nu es la fuerza axial mayorada que actúa sobre el elemento y es positiva cuando es
de compresión, Ast es el área de acero y Ag es el área bruta de la sección de concreto.
Considerando Nu la carga axial máxima en compresión que puede tomar el elemento,
entonces tenemos:

Pn máx = 0.80(0.85 f´c (Ag-Ast) + Ast fy) 

Pn máx = 0.80(0.85 f´c (Ag) + Ast fy)

Diseño por cortante en los extremos de la columna (2d).-

Se analiza en la dirección más desfavorable. En esta zona no se toma en cuenta la
contribución del concreto, por lo tanto el requerimiento de estribos está dado por la expresión:
Av fy d 2 x0.71x4.2 x40
s   36 cm.
Vn 6.52
Se aprecia que 36cm>10cm. lo que demuestra que no hay exigencia de diseño por corte.
Diseño por cortante en la parte central.-
En esta zona se toma en cuenta la contribución del concreto; se hace uso de la expresión:

Av fy d
s .
Vn  Vc


16d b (longitunal )  16 x1.91  30.48cm......( E  060)

s máx  30 cm......( E  060)
D 45
 menor   22.5 cm.......( ACI  99).
 2 2

ANALISIS Y DISEÑO DE LA CIMENTACION

Diseño de la cimentación
El sistema de cimentación propuesta es de cimentación corrida armada, zapatas conectadas a
través de vigas de cimentación. Se consideró un comportamiento lineal y elástico tanto para la
cimentación como para el material de fundación.

El procedimiento de análisis consistió en modelar el suelo como resortes elásticos bajo la losa
y analizar el conjunto estructura–cimentación-suelo con un método matricial resuelto en un
programa de cómputo para este caso se empleó el programa SAFE V.16.0.1 que resuelve la
distribución de las presiones considerando los resortes elásticos en función del módulo de
balastro del terreno son acorde a las ya mencionadas.

Se realizó una revisión global de la cimentación, determinando las cargas transmitidas por la
estructura y sus puntos de aplicación.

La presión promedio en el suelo (como presión neta igual a la transmitida por la construcción)
se comparó a la capacidad portante del suelo para que este no exceda este promedio. El
procedimiento de análisis comprendió lo siguiente:

a) Se supuso una distribución de presiones congruente con el tipo de suelo de cimentación,

se asumió condición uniforme del terreno.
b) Con la presión neta supuesta se determina los hundimientos del suelo y se revisa que
no excedan los admisibles.
c) Se modela la cimentación con una retícula de vigas que unen las columnas y sometida
a una carga igual a la fuerza que actúa en el área tributaria de cada viga (distribuida en
su longitud).
d) Se realiza un análisis de retícula que queda en equilibrio global bajo cargas externas.
Se desprecio la rigidez a flexión de las columnas.
e) Este procedimiento considera el carácter bidimensional de la cimentación.
f) Para el diseño de la viga de cimentación se empleo el método convencional, esto es
asumiendo secciones rígidas.

Figura N° 12 Modelo tridimensional de la cimentación

Figura N° 14 Verificación del esfuerzo sea menor que la capacidad admisible del Terreno
 
Figura N° 16 Diseño de las platea de edificio, con 5/8” @0.175 m acero cumple en ambas direcciones (Obs: el acero
faltante en la zona roja indicada se indica en los planos)
 DISEÑO DE LOS ELEMENTOS:

Diseño de la columna:
Escogemos la columna (C4 ver plano de estructuras) donde esta es la más cargada donde
presentamos las fuerzas existentes:

FUERZAS DE DISEÑO
 Figura N° 20 Revisión del acero con las combinaciones de carga.

Figura N° 2 Diagrama de interacción de la sección, donde la cantidad de acero colocado cumple con las cargas
existentes
Figura N° 24 Acero requerido para la columna según los planos.
DISEÑO DE LA VIGA

Figura N° 25 diagrama de Momento Flector Ultimo y la Fuerza Cortante

Figura N° 26 Cantidad de acero requerido para la viga.
