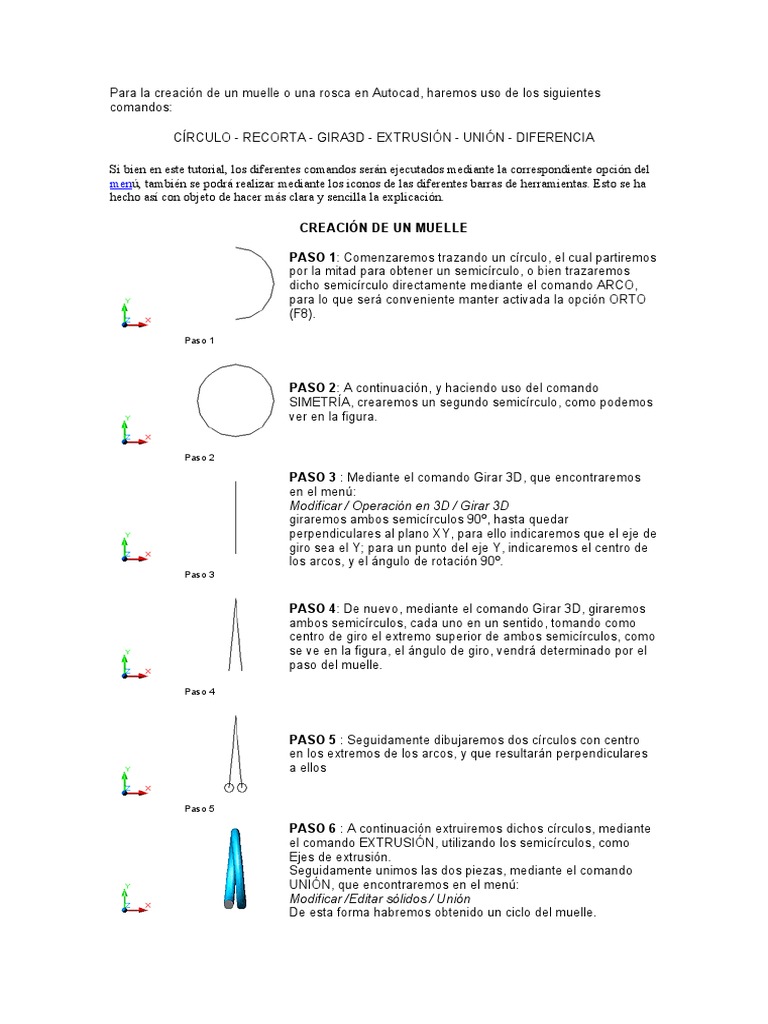

Para la creación de un muelle o una rosca en Autocad, haremos uso de los siguientes

comandos:

CÍRCULO - RECORTA - GIRA3D - EXTRUSIÓN - UNIÓN - DIFERENCIA

Si bien en este tutorial, los diferentes comandos serán ejecutados mediante la correspondiente opción del
menú, también se podrá realizar mediante los iconos de las diferentes barras de herramientas. Esto se ha
hecho así con objeto de hacer más clara y sencilla la explicación.

CREACIÓN DE UN MUELLE

PASO 1: Comenzaremos trazando un círculo, el cual partiremos

por la mitad para obtener un semicírculo, o bien trazaremos
dicho semicírculo directamente mediante el comando ARCO,
para lo que será conveniente manter activada la opción ORTO
(F8).

Paso 1

PASO 2: A continuación, y haciendo uso del comando

SIMETRÍA, crearemos un segundo semicírculo, como podemos
ver en la figura.

Paso 2

PASO 3 : Mediante el comando Girar 3D, que encontraremos
en el menú:
Modificar / Operación en 3D / Girar 3D
giraremos ambos semicírculos 90º, hasta quedar
perpendiculares al plano XY, para ello indicaremos que el eje de
giro sea el Y; para un punto del eje Y, indicaremos el centro de
los arcos, y el ángulo de rotación 90º.
Paso 3


PASO 4: De nuevo, mediante el comando Girar 3D, giraremos

ambos semicírculos, cada uno en un sentido, tomando como
centro de giro el extremo superior de ambos semicírculos, como
se ve en la figura, el ángulo de giro, vendrá determinado por el
paso del muelle.

Paso 4


PASO 5 : Seguidamente dibujaremos dos círculos con centro

en los extremos de los arcos, y que resultarán perpendiculares
a ellos

Paso 5

PASO 6 : A continuación extruiremos dichos círculos, mediante
el comando EXTRUSIÓN, utilizando los semicírculos, como
Ejes de extrusión.
Seguidamente unimos las dos piezas, mediante el comando
UNIÓN, que encontraremos en el menú:
Modificar /Editar sólidos / Unión
De esta forma habremos obtenido un ciclo del muelle.
 Paso 6


PASO 7 : Solo restará repetir ese ciclo de muelle las veces

necesarias, mediante el comando MATRIZ, en este caso
rectangular.

Paso 7
  Subir

CREACIÓN DE UN TORNILLO

Para la creación de un tornillo, seguiremos los pasos descritos para la creación de un muelle, y
continuaremos con los dos pasos que se describen a continuación.

PASO 1: Crearemos un cilindro, mediante el comando

CILINDRO, del diámetro que habrá de tener el tornillo, y que
situaremos centrado respecto a la espirar.

Paso 8

PASO 2 : Y finalmente realizaremos una diferencia de sólidos,
restando al cilindro el muelle, para ello utilizaremos la orden que
encontraremos en el menú:
Modificar / Editar sólidos / Diferencia
obteniendo de esta forma el resultado que podemos apreciar en
la imagen.
Paso 9
