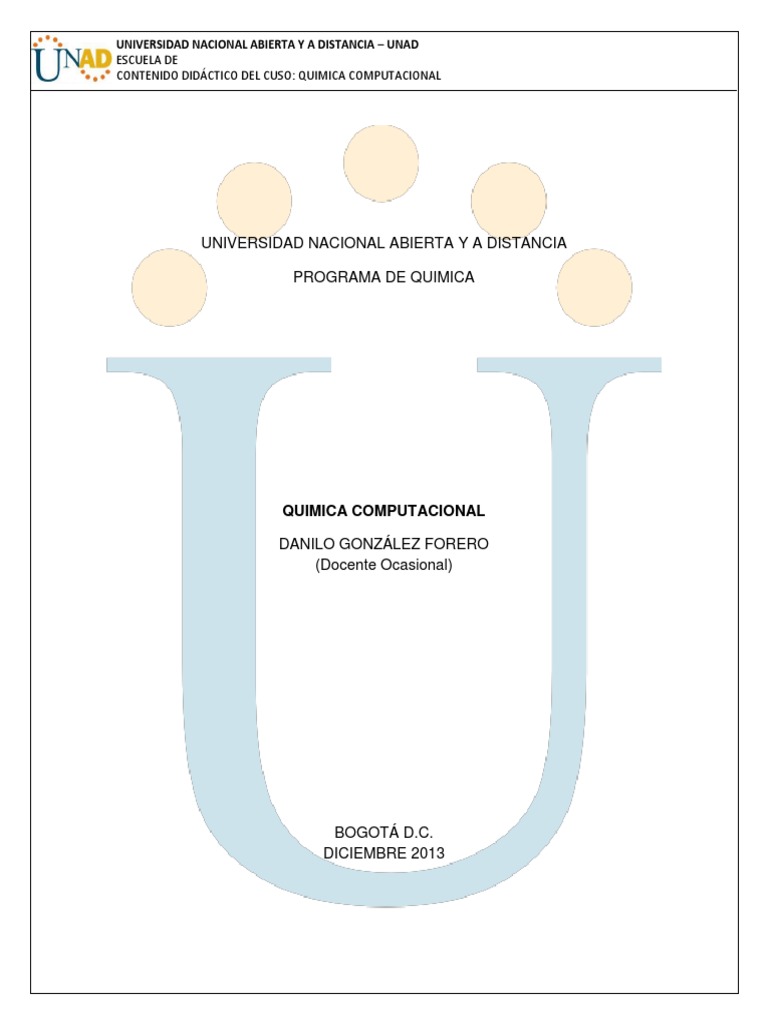

ESCUELA DE
CONTENIDO DIDÁCTICO DEL CUSO: QUIMICA COMPUTACIONAL
PROGRAMA DE QUIMICA
QUIMICA COMPUTACIONAL
BOGOTÁ D.C.
DICIEMBRE 2013
UNIVERSIDAD NACIONAL ABIERTA Y A DISTANCIA – UNAD
ESCUELA DE
CONTENIDO DIDÁCTICO DEL CUSO: QUIMICA COMPUTACIONAL
INTRODUCCIÓN
El nivel del curso es introductorio, es por esto que está diseñado para que el
estudiante conozca los fundamentos conceptuales y operacionales que permiten
obtener información cuantitativa y cualitativa de las sustancias o procesos
químicos a estudiar. Para esto es necesario conocer las herramientas con las
cuales cuenta la química computacional y aprender cómo usarlas adecuadamente.
El abordaje del curso exige del estudiante un aprendizaje autónomo tal como lo
plantea la Universidad, considerándose como un proceso sistemático que requiere
de actividades individuales, de trabajo en pequeños y grandes grupos, así como
de la interacción con un profesional especializado en el área, el tutor que sirve
como orientador del proceso de aprendizaje. Igualmente, el curso dispone de la
realización de eventos prácticos a través del uso de ordenadores para utilizar y
obtener resultados que permitirán enriquecer el proceso formativo de los
estudiantes.
Como fuentes documentales que se han tenido en cuenta en el diseño del curso:
libros de química cuántica y computacional y revistas de investigación.
UNIVERSIDAD NACIONAL ABIERTA Y A DISTANCIA – UNAD
ESCUELA DE
CONTENIDO DIDÁCTICO DEL CUSO: QUIMICA COMPUTACIONAL
El éxito del curso depende de la planificación, el uso adecuado del tiempo y del
compromiso del estudiante en su proceso de formación.
UNIVERSIDAD NACIONAL ABIERTA Y A DISTANCIA – UNAD
ESCUELA DE
CONTENIDO DIDÁCTICO DEL CUSO: QUIMICA COMPUTACIONAL
Contenido
CAPITULO 1: Formalismo matemático....................................................................................... 12
LISTADO DE TABLAS
Imagen 14 Seleccion de parametros para la construcción de las superficies asociadas a los orbitales
moleculares ....................................................................................................................................... 84
UNIDAD 1
Introducción
Un vector columna definido por “ket” se define como un grupo de números en una
columna,
Suma de vectores
Por ejemplo,
Producto de vectores.
Cada uno de los elementos del “bra” es el complejo conjugado de los elementos
del “ket”.
UNIVERSIDAD NACIONAL ABIERTA Y A DISTANCIA – UNAD
ESCUELA DE
CONTENIDO DIDÁCTICO DEL CUSO: QUIMICA COMPUTACIONAL
Lección 2: Matrices
Matrices y propiedades
Para poder realizar la suma o resta entre dos matrices, es necesario que las
matrices sean del mismo tamaño, es decir, que tengan el mismo número de filas y
el mismo número de columnas entre ellas. Si se cumple la condición anterior, la
suma de las dos matrices será igual a la suma de cada uno de sus elementos.
Producto de matrices.
Donde,
Matriz nula
Claramente, la multiplicación de una matriz por la matriz nula es igual a una matriz
nula.
Matriz Diagonal.
Matriz Identidad
Denominada también matriz I, es una matriz diagonal cuyos elementos son iguales
a1
Matriz Inversa.
UNIVERSIDAD NACIONAL ABIERTA Y A DISTANCIA – UNAD
ESCUELA DE
CONTENIDO DIDÁCTICO DEL CUSO: QUIMICA COMPUTACIONAL
A-1A=AA-1=1
Si A=
Entonces A-1=
Matriz transpuesta.
Matriz Simétrica,
Es aquella matriz una matriz cuadrada en la cual aij=aji para cada elemento. Por
ejemplo la siguiente matriz es simétrica, pues el elemento a12=a21=6, y así con los
otros elementos.
UNIVERSIDAD NACIONAL ABIERTA Y A DISTANCIA – UNAD
ESCUELA DE
CONTENIDO DIDÁCTICO DEL CUSO: QUIMICA COMPUTACIONAL
Matriz Ortogonal
Se dice que una matriz A es ortogonal si At=A-1, es decir, AAt=AtA=1. Por ejemplo
la siguiente matriz cumple con esta propiedad.
Matriz hermiticas.
Lección 3: Determinantes
Es el número
Las siguientes propiedades están descritas para filas, pero aplican también para
columnas.
Lección 4: Operadores
Los observables, es decir, las cantidades que pueden ser medidas tales como la
posición y el momentum, son representadas en la mecánica cuántica por
operadores. Un operador es una instrucción o regla matemática que transforma un
vector en otro vector, generalmente en un vector divergente. Los operadores se
simbolizan con letras mayúsculas con un “sombrero” o circunflejo. (Levine, 2000)
El problema del valor propio tiene gran interés teórico y un amplio rango de
aplicación, por ejemplo, este problema es fundamental para analizar modelos de
crecimiento poblacional, resolver ecuaciones diferenciales. En el caso de la
química cuántica y computacional este problema juega un rol central, pues para
cada observable, como la energía o el momentum, existe un operador, el cual
puede ser representado como una matriz; al actuar el operador se obtienen
valores propios que son resultados de la medida de dicha propiedad. Por ejemplo,
podemos conformar una matriz que represente el operador hamiltoniano (operador
que permite obtener la energía de un ket) de un sistema, al hacer actuar el
operador obtendremos los valores de energía para ese sistema. Este asombroso
sistema matemático ha pasado todas las pruebas experimentales desde hace más
de 100 años. (Levine, 2000) (Ramachandran, 2008)
Cuando al hacer actuar un operador “T” sobre un ket “ν” obtenemos como
resultado una constante “k” y el mismo ket “ν”, podemos decir que “ν” es un vector
propio de “T” con valor propio ”k”
A continuación se ilustra con ejemplos los conceptos valor propio, vector propio y
función propia.
Y los vectores
Para determinar si dichos vectores son propios de un operador (en este caso el
operador es la matriz A) es necesario que el operador actúe sobre el vector, y si
se recupera el vector o un múltiplo del mismo, podemos decir que el vector es
propio del operador.
Al evaluar V
Ahora, al evaluar μ
Por lo tanto la función e2x es una función propia del operador derivada respecto a
x con un valor propio de 2. (Levine, 2000)
UNIVERSIDAD NACIONAL ABIERTA Y A DISTANCIA – UNAD
ESCUELA DE
CONTENIDO DIDÁCTICO DEL CUSO: QUIMICA COMPUTACIONAL
UNIVERSIDAD NACIONAL ABIERTA Y A DISTANCIA – UNAD
ESCUELA DE
CONTENIDO DIDÁCTICO DEL CUSO: QUIMICA COMPUTACIONAL
Introducción
Lección 6: Postulados
Postulado I
Postulado II
Este postulado permite la conexión entre las cantidades observables clásicas y las
técnicas mecano-cuánticas.
Los operadores además de ser lineales, deben ser hermíticos, es decir, que
cumplan
Postulado III
UNIVERSIDAD NACIONAL ABIERTA Y A DISTANCIA – UNAD
ESCUELA DE
CONTENIDO DIDÁCTICO DEL CUSO: QUIMICA COMPUTACIONAL
Postulado VI
Para muchas propiedades existen estados del sistema en los cuales medidas
sucesivas de la propiedad dan resultados diferentes. En este caso no existe “el
valor preciso” de la medición y será necesario determinar el valor promedio como:
Postulado I
Cada estado del sistema está descrito por una función de sus coordenadas que lo
describe completamente.
Adicionalmente, la función debe ser “bien comportada”, esto significa que debe
cumplir con los siguientes requerimientos:
Finita: Una función es finita cuando no tiende hacia infinito para ninguno de los
valores de x.
Univaluada: Una función es univaluada si para cada valor de x solo existe un valor
de f(x). Un ejemplo de una función no univaluada es la ecuación x=y²-2.
Postulado II y III
Postulado VI
Igualmente, si cada vez que actúa el operador sobre la función obtenemos valores
diferentes deberemos utilizar el valor promedio o valor esperado, que se define
como:
Operador Hamiltoniano.
Con
Cabe recalcar que la función debe ser continua, y como consecuencia, se deben
cumplir las siguientes dos condiciones: que la función sea 0 cuando x=0, y que la
función sea 0 cuando x=l.
Sin embargo, la constante A sigue siendo desconocida, para obtener este valor
hacemos uso de la condición de normalización previamente descrita. Al resolver
para A, obtenemos:
UNIVERSIDAD NACIONAL ABIERTA Y A DISTANCIA – UNAD
ESCUELA DE
CONTENIDO DIDÁCTICO DEL CUSO: QUIMICA COMPUTACIONAL
A partir de las soluciones para una caja unidimensional obtenemos las soluciones
para el problema bidimensional.
A partir de las soluciones para una caja unidimensional obtenemos las soluciones
para el problema tridimensional.
Cada una de estas funciones tiene asociado un número entero, por lo tanto
necesitamos tres números enteros para saber de cual función de onda estamos
hablando específicamente y que estado describe.
Estos tres números enteros son los que denominamos números cuánticos,
caracterizados por las letras n, l, m que están asociados con las funciones R(r), Θ
(θ) Φ (φ) respectivamente. El número cuántico n, como se explicó en secciones
anteriores, puede tomar valores desde 1 hasta infinito; l desde 0 hasta infinito y m
UNIVERSIDAD NACIONAL ABIERTA Y A DISTANCIA – UNAD
ESCUELA DE
CONTENIDO DIDÁCTICO DEL CUSO: QUIMICA COMPUTACIONAL
cualquier valor entero negativo o positivo hasta infinito. Sin embargo, estos tres
números están asociados, pues para un estado específico los números cuánticos l
y m deben tener un valor absoluto menor a n.
Las funciones de onda del átomo de hidrógeno son bastante sencillas. La parte
angular para los números cuánticos pequeños es una constante, para luego
convertirse en una función trigonométrica sencilla elevada a una potencia. La parte
radial es una exponencial en r multiplicada por un polinomio de orden
dependiendo del número cuántico n.
El átomo de helio está constituido por un núcleo y dos electrones, por fines
prácticos el sistema de estudio está conformado por un átomo de helio que no
interactúa con ninguna partícula ni con ningún campo. (Levine, 2000)
Ahora, la función de onda depende de las coordenadas espaciales del electrón (r)
y de la coordenada del espín (ω). La nueva función, denominada espín-orbital, es
el producto de la función de onda espacial y la función de espín. Por cada función
de onda espacial, se obtienen dos espín orbitales. (Szabo & Oslund, 1996)
UNIVERSIDAD NACIONAL ABIERTA Y A DISTANCIA – UNAD
ESCUELA DE
CONTENIDO DIDÁCTICO DEL CUSO: QUIMICA COMPUTACIONAL
La función de onda para un sistema de varios electrónes debe ser anti simétrica
con respecto al cambio de coordenadas (espaciales y de espín) de dos
electrónes, este requisito usualmente se denomina principio de antisimetría, que
es una versión generalizada del principio de exclusión de Pauli.
Como se muestra en el caso del primer estado excitado del átomo de helio, es
necesario que se cumpla la condición de anti-simetría, condición que no cumple el
producto de hartree. La función de onda anti-simétrica para el caso del helio puede
ser expresada como un determinante de espín orbitales.
Introducción
La principal herramienta del curso son las computadoras, por lo tanto es necesario
que el estudiante pueda desenvolverse con suficiencia el sistema operativo
GNU/Linux.
Una vez dentro de su cuenta, oprima las teclas Alt+F2 y escriba “gnome-terminal”,
lo cual desplegará una ventana como esta
UNIVERSIDAD NACIONAL ABIERTA Y A DISTANCIA – UNAD
ESCUELA DE
CONTENIDO DIDÁCTICO DEL CUSO: QUIMICA COMPUTACIONAL
Imagen 2 Terminal
Una vez usted tenga la terminal abierta podrá utilizar los comandos que a
continuación se ilustran. Al usarlos adecuadamente podrá trabajar cómodamente
desde terminal. (Parker, 1996)
ls [directorio]
Touch archivo
mkdir nombredir
pwd
cd directorio-destino
mv archivo-origen archivo-destino
cp archivo-origen archivo-destino
rm archivo
Al usar este comando hay que ser muy cuidadoso, pues elimina por completo el
archivo y no hay posibilidades de recuperarlo fácilmente.
rmdir directorio
Este comando elimina el directorio directorio, al igual que con el comando rm hay
que ser extremadamente cuidadoso para no eliminar lo que no deseamos
eliminar.
clear
cat archivo
less archivo
head archivo
tail archivo
wc -w archivo
wc -l archivo
Editores de texto
Los editores de texto son herramientas necesarias para crear y modificar archivos
de texto plano, para el presente curso es de vital importancia, ya que los archivos
de entrada y salida de los programas de química computacional son archivos de
texto plano.
Vim no solo trabaja en modo de texto en cualquier terminal, sino que también
tiene un interfaz gráfica para el usuario, es decir, menús y soporte para el
ratón. Está disponible para muchos sistemas: AmigaOS, Atari MiNT, BeOS,
DOS, MacOS, NextStep, OS/2, OSF, RiscOS, SGI, UNIX, VMS, Win16 + Win32
(Windows95/98/00/NT) - y especialmente FreeBSD y Linux.
Características
Vim es mucho más fácil para los principiantes que VI debido a la disponibilidad de
ayuda en línea bien extensa, comandos para "deshacer" (undo) y "rehacer" (redo)
, soporte para el ratón y también iconos y menús configurables (GUI).
Con Vim usted puede seleccionar el texto "visualmente" (con sombreado) antes de
que usted "opere" en él, ej. copiar, remover, substituir, mover la posición a la
izquierda o derecha, cambiar la capitalización de las letras o el formato del texto
UNIVERSIDAD NACIONAL ABIERTA Y A DISTANCIA – UNAD
ESCUELA DE
CONTENIDO DIDÁCTICO DEL CUSO: QUIMICA COMPUTACIONAL
Vim viene con 70 ficheros de ayuda en varios aspectos de edición; algunos textos
están específicamente escritos para uso en ciertos sistemas operativos.
Vim es un editor muy potente que dispone de muchos mandatos, demasiados para
ser explicados en el presente documento, por lo tanto nos limitaremos a brindar los
comandos básicos para que el estudiante pueda utilizarlo para procesar sus
archivos.
Para mover el cursor, se usan las teclas h,j,k,l .La tecla h mueve a la izquierda, la
tecla l mueve a la derecha, La tecla k a mueve hacia arriba y la tecla j mueve
hacia abajo
Las teclas de movimiento del cursor(flechas )también funcionan. Pero usando hjkl
podrá moverse mucho más rápido una vez que se acostumbre a ello.
Saliendo de vim
Para salir de vim, primero debemos verificar que estamos en modo normal, si no
está seguro oprima la tecla <Esc>, acto seguido escriba :q! <Enter>
Borrado de caracteres
UNIVERSIDAD NACIONAL ABIERTA Y A DISTANCIA – UNAD
ESCUELA DE
CONTENIDO DIDÁCTICO DEL CUSO: QUIMICA COMPUTACIONAL
Insertar texto
Para insertar texto estando en modo normal se debe pulsar la tecla <i>, para luego
agregar texto.
Borrado
Para borrar desde el cursor hasta el final de una palabra en modo Normal pulse
<dw>
Para borrar desde el cursor hasta el final de una línea en modo normal pulse <d$>
Deshacer
tiff a formato jpg. ¿Cómo se haría con un programa basado en iconos y botones?
¿Cómo se haría en línea de comandos? Repitiendo 200 veces una orden similar a
convert fichero.tif fichero.jpg donde fichero se sustituye cada vez por el nombre de
un fichero.
sed
Al igual que bash, sed tiene muchas opciones que se salen del objetivo de este
documento, por lo tanto a continuación se muestran ejemplos de uso de sed
esta linea substituye (s) cada vez que aparece la palabra 'perro' por la palabra
'gato' (g) en archivo.
esta linea substituye cada vez que aparece la palabra 'perro' por un espacio en
archivo.
AWK
AWK es un poderoso lenguaje utilizado para procesar archivos de texto, muy útil al
momento de procesar archivos de texto plano de gran extensión que están
estructurados, es decir, cuando cada línea contiene elementos separados por un
delimitador en específico, por ejemplo, este en este párrafo tenemos varios
delimitadores tales como espacios en blanco, comas y puntos. (Parker, 1996)
Gaussian es uno de los programas más reconocidos a nivel mundial para realizar
modelamiento en química. Gaussian puede predecir energías, estructuras
moleculares, frecuencias vibraciones, propiedades moleculares de moléculas y
reacciones.
Los archivos de entrada para gaussian son bastante amigables para ser
procesados manualmente (sin programa gráfico), al hacerlo manualmente el
investigador puede seleccionar los parámetros ideales para su modelamiento,
optimizar el uso de hardware entre otros factores.
Mopac es uno de los programas más usados para realizar cálculos semi-empiricos
gracias a su robustez y su amplio campo de acción. Al igual que Gaussian y
GAMESS, Mopac usa un archivo de entrada en texto plano donde se especifican
la naturaleza del cálculo y la geometría del sistema entre otras opciones. Las
primeras versiones de mopac eran de distribución libre o bajo costo. Actualmente
existen versiones gratuitas, pero tienen limitaciones respecto a las pagas
relacionadas con el tamaño de los sistemas a modelar.
UNIVERSIDAD NACIONAL ABIERTA Y A DISTANCIA – UNAD
ESCUELA DE
CONTENIDO DIDÁCTICO DEL CUSO: QUIMICA COMPUTACIONAL
Saber que se quiere conocer del sistema es vital para la selección del método,
pues no todos los métodos son aptos para responder cualquier problema.
Otro criterio importante a tener en cuenta son las aproximaciones que contiene
cada método. Por ejemplo, si se quiere hacer un cálculo de un sistema que posee
vibraciones inharmonicas con una aproximación armónica, pues los resultados no
dirán nada del sistema de interés o llevarán al investigador a conclusiones
erróneas.
pueden fallar y es mejor resolver esas dificultades con sistemas simples, pues de
esa forma no se pierde demasiado tiempo.
Para facilitar los calculos necesarios para aplicar la mecánica cuantica a sistemas
de interes quimico se recomienda usar un sistema de unidades diferentes a los
usados en otras áreas de la química. Este sistema de unidades es denominado
sistema de unidades atómicas. En este sistema el valor de \hbar, m_e y -e tienen
el valor numérico de 1. El hamiltoniano del hidrógeno expresado en unidades
atómicas es:
Foresman, J. (1996). Exploring Chemistry with Electronic Structure Methods. Pittsurgo: Gaussian
Inc.
Ivanov, S. (2006). Theoretical and Quantum Mechanics, Fundamentals for Chemist. Dordrecht:
Springer.
Parker, T. (1996). Linux System Administrator's Survival Guide. New York: Sams Publishing .
Szabo, A., & Oslund, N. (1996). Modern Quantum Chemistry: Introduction to Advanced Electronic
Structure Theory . Mineola: Dover Publications.
UNIVERSIDAD NACIONAL ABIERTA Y A DISTANCIA – UNAD
ESCUELA DE
CONTENIDO DIDÁCTICO DEL CUSO: QUIMICA COMPUTACIONAL
UNIDAD 2
comportamiento del átomo al cual están unidos, es decir, para modelar un metilo (-
CH_3) se usa el parámetro que describe todo el metilo en los parámetros de los
tres enlaces C-H. Esta aproximación es muy utilizada para estudiar biomoleculas.
También pueden ser utilizados para estudiar fenómenos químicos en los cuales no
se crean ni se rompen enlaces, tales como las rotaciones y cambios
conformacionales. Por ejemplo la barrera rotacional del etano y los cambios
conformacionales del ciclohexano.
Aunque como se menciona durante el desarrollo del presente capítulo, los cálculos
realizados con campos de fuerza son utilizados para pre optimizar geometrías que
UNIVERSIDAD NACIONAL ABIERTA Y A DISTANCIA – UNAD
ESCUELA DE
CONTENIDO DIDÁCTICO DEL CUSO: QUIMICA COMPUTACIONAL
Los cálculos usando mecánica molecular son fáciles de realizar usando programas
con interfaz gráfica, el problema radica en saber que tan confiables son los
resultados.
Por ejemplo, las diferencias energéticas entre dos conformeros y las distancias de
enlace son confiables.
Introducción
Para hacer una mejor descripción de los fenómenos químicos tales como la
formación y rompimiento de nuevos enlaces es necesario tener en cuenta los
electrones.
Donde
En el método de Hückel, las integrales Hii tienen un valor de alfa. En el caso de las
integrales Hij existen dos valores posibles, 0 y beta; 0 para átomos no vecinales y
beta para átomos vecinos.
Los valores de los índices en las integrales son los números asignados al ordenar
la molécula.
Obteniendo dos posibles soluciones: c1=c2 con energía E=α+β (orbital enlazante)
y c1=-c2 con energía E= α-β (orbital antienlazante).
Al tener en cuenta solamente los electrones pi, las descripciones de las moléculas
son bastante pobres, pero bastante útiles para hacer descripciones cualitativas
sobre moléculas conjugadas.
UNIVERSIDAD NACIONAL ABIERTA Y A DISTANCIA – UNAD
ESCUELA DE
CONTENIDO DIDÁCTICO DEL CUSO: QUIMICA COMPUTACIONAL
Teorema Variacional
Para hallar los valores de los coeficientes asociados a los valores mínimos de
energía se debe derivar respecto a cada uno de los coeficientes asociados.
Las integrales S solo pueden tomar los valores 1 y 0 en el presente método, por lo
tanto tendremos una matriz identidad, al multiplicar la matriz por el escalar
obtenemos la una matriz diagonal.
Aproximación Born-Oppenheimer.
Para sistemas compuestos por más de un átomo es necesario hacer uso de otra
aproximación denominada ''aproximación de núcleos anclados'' o aproximación
Born-Oppenheimer.
Usando las aproximaciones vistas hasta este punto del curso (aproximación
monoelectronica y aproximación Born-Oppenheimer) podemos resolver la
ecuación de Schrödinger para sistema moleculares con más de un electrón.
Con el fin de facilitar el análisis de los resultados obtenidos al usar estos métodos,
serán expresados en unidades atómicas. La unidad de medida para la distancia
en unidades atómicas es el Bohr, previamente definido, y la energía en hartrees,
que se define como:
Para representar los orbitales atómicos (AO) se usan orbitales tipo Slater(STO) y
orbitales tipo gaussian(GTO). Los STO describen mejor la forma de los orbitales
atómicos que los GTO, pero los GTO son más económicos al ser usados en
cálculos de química computacional. De hecho, es mucho más rápido calcular
varios orbitales GTO y combinarlos para expresar un orbital atómico, que calcular
un solo STO, motivo por el cual se usan comúnmente GTO para describir STO,
que a su vez son usados para describir orbitales atómicos. (Ramachandran, 2008)
(Young, 2001)
Base mínima.
Estas funciones bases utilizan solamente un STO para describir cada AO. STO-nG
(n=2,...,6) significa que se usan n GTO para describir un STO (zeta
sencillo).Usualmente usar menos de 3 GTO produce una mala descripción del
STO, es por esto que STO-3G es denominada como base mínima.
Valencia dividida.
Este tipo de funciones se denominan bases de Pople, reciben ese nombre debido
a que permiten utilizar diferentes cantidades de funciones base para los electrones
de capa interna y para los de capa externa
Las bases de Pople se escriben como K-LMG donde K indica el número de GTO
tipo sp para los electrones de capa interna, L el número de GTO tipo s-p para la
capa interna de valencia, M el número de GTO tipo s-p para la capa externa de
valencia y G que se usan orbitales GTO.
Algunas de las funciones bases más usadas para moléculas orgánicas son:3-21G,
4-31G, 4-22G,
6-21G, 6-31G, 6-311G (6 GTO para electrones de capa interna, 3 GTO para
electrones de capa interna de valencia, 2 diferentes GTO para la capa externa de
valencia).
Las bases de Pople pueden modificarse para describir fenómenos en los cuales
los AO son afectados por campos externos. La polarización se agrega como * o ( ).
Por ejemplo una base 3-21* o 3-21(d) incluye funciones tipo d para átomos
UNIVERSIDAD NACIONAL ABIERTA Y A DISTANCIA – UNAD
ESCUELA DE
CONTENIDO DIDÁCTICO DEL CUSO: QUIMICA COMPUTACIONAL
Otra forma de modificar las bases de Pople es incluir funciones difusas, estas
funciones permiten describir adecuadamente electrónes alejados del núcleo, por
ejemplo en aniones, estados excitados o átomos con pares electrónicos libres.
Las funciones difusas se agregan como +; un más agrega funciones difusas para
átomos diferentes al hidrógeno, y dos para todos los átomos.
Thom Dunning desarrolló otros conjuntos de funciones base indicadas como cc-
pV-XZ donde cc indica que la función base es correlacionada, pV indica que es
polarizada, XZ indica cuantas funciones base se usan para describir la capa de
valencia(X=D para doble valencia, T para triple valencia y Q para cuádruple
valencia.)
Al igual que en las bases de Pople, se pueden agregar funciones difusas, en ese
caso la base es antecedida por aug-. Por ejemplo la base aug-cc-pVTZ incluye
funciones difusas.
UNIVERSIDAD NACIONAL ABIERTA Y A DISTANCIA – UNAD
ESCUELA DE
CONTENIDO DIDÁCTICO DEL CUSO: QUIMICA COMPUTACIONAL
CAPITULO 6: GAMESS
Introducción
GAMESS es uno de los programas gratuitos más robusto para realizar cálculos de
estructura electrónica para sistemas moleculares. En el presente capítulo se dan
las instrucciones básicas necesarias para que el estudiante pueda hacer un uso
adecuado del programa.
Para ilustrar los conceptos mencionados se utiliza como ejemplo la matriz-z del
metano.
C
H 1 1.07000
H 1 1.07000 2 109.47100
H 1 1.07000 2 109.47128 3 240.00003
H 1 1.07000 2 109.47135 3 120.00010
Quizá el termino más complejo para visualizar es el ángulo dihedro, ese ángulo
hace referencia al ángulo que existe entre dos planos, por ejemplo, el valor de
240.0003 en la cuarta fila y séptima columna indica el ángulo formado entre los
planos formados por los átomos 1,4 y 2,3 vistos a través de los átomos 4y 2.
UNIVERSIDAD NACIONAL ABIERTA Y A DISTANCIA – UNAD
ESCUELA DE
CONTENIDO DIDÁCTICO DEL CUSO: QUIMICA COMPUTACIONAL
Pero construir tanto la matriz-z como la matriz cartesiana de una molécula de gran
tamaño es bastante complejo. Para facilitar la construcción existen programas que
permiten construir dichas matrices a partir de un modelo molecular de fácil
construcción. (Levine, 2000)
Para el desarrollo operativo del curso se usará el programa gabedit, que además
de permitir la construcción de los sistemas moleculares, permite generar los
archivos de parámetros iniciales (inputs) para GAMESS.
GAMESS
Dentro de cada grupo las instrucciones son organizadas usando palabras clave
“Keywords” las cuales son seleccionadas de acuerdo al calculo que se vaya a
realizar. Algunas palabras claves son seleccionadas por defecto, es decir, si no se
indica el parámetro, el programa asigna dicha palabra clave.
$CONTRL
Algunas de las palabras clave dentro del grupo $CONTRL son:
• ICHARG especifica la carga del sistema
• MULT especifica la multiplicidad del sistema
• UNITS especifica las unidades de las coordenadas usadas para
construcción del sistema molecular. El valor por defecto es angstroms.
• COORD Especifica el sistema de coordenadas usado en $DATA.
• RUNTYP especifica el tipo de cálculo. Los más comúnmente usados
son:
• Energy – cálculo de punto sencillo.
• Optimize – cálculo de optimización de geometría.
• Hessian – cálculo de frecuencias y propiedades
termodinámicas.
• Sadpoint – cálculo de estado de transición.
• IRC – cálculo de coordenada intrínseca de reacción.
• NMR -Cálculo para conocer las propiedades de NMR
$SCFTYP especifica el tipo de función de onda a usar, entre las opciones están
• RHF Cálculo HF para capa cerrada (valor por defecto)
• UHF Cálculo HF para capa abierta(para sistemas iónicos y
radicalarios)
• ROHF Cálculo HF para capa abierta restringida.
• DFTTYP permite seleccionar el tipo de funcional a usar si se
hace un cálculo DFT. Mayor información sobre el funcional es
incluida en $DFT. El valor por defecto es =NONE.
• MPLEVL Especifica el nivel de teoría de la perturbación a usar
una vez finalice el SCF.
= 0 sin perturbación (valor por defecto)
UNIVERSIDAD NACIONAL ABIERTA Y A DISTANCIA – UNAD
ESCUELA DE
CONTENIDO DIDÁCTICO DEL CUSO: QUIMICA COMPUTACIONAL
Una vez construido el input, desde el mismo programa se lanzan los cálculos
haciendo click en el “Run(correr)”
UNIVERSIDAD NACIONAL ABIERTA Y A DISTANCIA – UNAD
ESCUELA DE
CONTENIDO DIDÁCTICO DEL CUSO: QUIMICA COMPUTACIONAL
Una vez seleccionadas estas opciones se envía el cálculo oprimiendo el botón ok.
Sin embargo, hay algunas recomendaciones generales para todos los cálculos a
realizar.
Se pueden tener varios grupos del mismo tipo, es decir, varios $contrl u otros,
pero en el caso que use la misma palabra clave en ambos solo es válido el último.
Por ejemplo en el siguiente archivo
Tenemos dos grupos $contrl que usan la misma palabra clave, pero con diferente
valor, por lo tanto el cálculo será UHF.
Todos las líneas que inician con $ tienen un espacio entre la margen y el símbolo,
si ese espacio no aparece en el archivo de entrada, esa opción no es tenida en
cuenta para realizar el cálculo, también puede ser motivo de error.
Para los parámetros de verdadero o falso en lugar de usar “.TRUE.” se puede usar
“.T.” o “.t.”, o en el caso que la opción sea “.FALSE” puede ser reemplazada por
“.F.” o “.f.” (Jensen, 2010)
UNIVERSIDAD NACIONAL ABIERTA Y A DISTANCIA – UNAD
ESCUELA DE
CONTENIDO DIDÁCTICO DEL CUSO: QUIMICA COMPUTACIONAL
Foresman, J. (1996). Exploring Chemistry with Electronic Structure Methods. Pittsurgo: Gaussian
Inc.
Parker, T. (1996). Linux System Administrator's Survival Guide. New York: Sams Publishing .
Szabo, A., & Oslund, N. (1996). Modern Quantum Chemistry: Introduction to Advanced Electronic
Structure Theory . Mineola: Dover Publications.
Young, D. (2001). Computational Chemistry, A Practical Guide for Applying Techniques to Real
World Problems. New York: Wiley Interscience.
UNIDAD 3
!
===============================================================
=
! This file was generated by Gabedit
!
===============================================================
=
$SYSTEM MWORDS=20 $END
$CONTRL RUNTYP=Energy $END
$CONTRL SCFTYP=RHF $END
$CONTRL ICHARG=0 MULT=1 $END
$BASIS GBASIS=MINI $END
$SCF DIRSCF=.TRUE. $END
$DATA
Molecule specification
C1
C 6.000000 0.519178 3.011234 0.000000
H 1.000000 -0.470976 3.588199 -0.277031
UNIVERSIDAD NACIONAL ABIERTA Y A DISTANCIA – UNAD
ESCUELA DE
CONTENIDO DIDÁCTICO DEL CUSO: QUIMICA COMPUTACIONAL
Información generada.
Energía
Cabe aclarar que las unidades de energía para los cálculos es el Hartree.
UNIVERSIDAD NACIONAL ABIERTA Y A DISTANCIA – UNAD
ESCUELA DE
CONTENIDO DIDÁCTICO DEL CUSO: QUIMICA COMPUTACIONAL
Los valores encerrados en rojo son los valores propios asociados a los orbitales
atómicos. Donde el último valor negativo es el HOMO (Orbital molecular ocupado
de más alta energía) y el primer valor es el LUMO (Orbital molecular desocupado
de más baja energía), orbitales importantes en la teoría de orbital molecular
frontera.
Imagen 14 Selección de parámetros para la construcción de las superficies asociadas a los orbitales
moleculares
UNIVERSIDAD NACIONAL ABIERTA Y A DISTANCIA – UNAD
ESCUELA DE
CONTENIDO DIDÁCTICO DEL CUSO: QUIMICA COMPUTACIONAL
De estos puntos indicados en la PES cabe resaltar el “saddle point” que está
asociado con la geometría del estado de transición.
Optimización de Geometría.
Archivo de entrada
!
===============================================================
=
! This file was generated by Gabedit
!
===============================================================
=
$SYSTEM MWORDS=20 $END
$CONTRL RUNTYP=Optimize $END
$STATPT OptTol=1e-5 NStep=500 $END
$CONTRL SCFTYP=RHF $END
$CONTRL ICHARG=0 MULT=1 $END
UNIVERSIDAD NACIONAL ABIERTA Y A DISTANCIA – UNAD
ESCUELA DE
CONTENIDO DIDÁCTICO DEL CUSO: QUIMICA COMPUTACIONAL
De este archivo cabe resaltar el grupo $STATPT donde están las palabras claves
OptTol y Nstep.
Archivo de salida
Una vez finalizado el cálculo, al igual que en los cálculos de punto sencillo,
aparece una pestaña en gabedit mostrando el archivo de salida.
Recomendaciones.
Input
!
===============================================================
=
! This file was generated by Gabedit
!
===============================================================
=
$SYSTEM MWORDS=20 $END
$CONTRL RUNTYP=Hessian $END
$CONTRL SCFTYP=RHF $END
$CONTRL ICHARG=0 MULT=1 $END
$BASIS GBASIS=MINI $END
$DATA
Molecule specification
C1
C 6.000000 -0.757426 0.861611 0.023135
UNIVERSIDAD NACIONAL ABIERTA Y A DISTANCIA – UNAD
ESCUELA DE
CONTENIDO DIDÁCTICO DEL CUSO: QUIMICA COMPUTACIONAL
Output
Uno de los métodos más usados para asignar carga atómica fue propuesto por
Mulliken en 1962. En este método los electrones son distribuidos en las funciones
base atómicas. La distribución del número de electrones está basado en el cálculo
de la matriz de superposición de orbitales y la matriz densidad. La integral al
cuadrado de la función orbital molecular es la densidad electrónica, al integrar
sobre todas las funciones base que representan los orbitales moleculares
ocupados brinda el número total de electrones del sistema.
Por estos motivos, el análisis usando las cargas de Mulliken solo proporcionan una
idea general de cómo están distribuidos los electrones en la molécula.
Sin embargo, al igual que el método de Mulliken depende del conjunto base
seleccionada.
Los orbitales naturales son los vectores propios que corresponden a la matriz de
densidad de primer orden diagonalizada . Los valores propios que corresponden a
esta matriz se llaman los números de ocupación. Cada uno de los orbitales sólo
puede tener números de ocupación de cero o dos.
Una vez que los NAO se son ortogonalizados , las contribuciones de los orbitales
en cada centro se pueden sumar para determinar la carga atómica . Dado que los
NAO son ortogonales, se garantiza que el número de ocupación de un orbital
particular estará entre 0 y 2. Este método tiene algunas similitudes con la técnica
propuesta por Lowdin , pero se trata de un análisis más profundo, por lo tanto más
costoso computacionalmente pero más significativo. (Lowe, 2005)
El espectro ultravioleta puede ser calculado con buena precisión usando métodos
que permitan excitaciones, tal como los métodos de interacción de
configuraciones. Sin embargo al comparar los resultados del cálculo con los
reportados experimentalmente puede que las bandas no correspondan, pero el
cálculo computacional puede brindar información sobre transiciones solapadas por
bandas de mayor intensidad. (Lewars, 2011)
UNIVERSIDAD NACIONAL ABIERTA Y A DISTANCIA – UNAD
ESCUELA DE
CONTENIDO DIDÁCTICO DEL CUSO: QUIMICA COMPUTACIONAL
Una vez realizado esto, es necesario construir una estructura que sea cercana al
estado de transición, para verificar que si sea un estado de transición se hace un
cálculo de SADPOINT. La geometría obtenida debe ser verificada haciendo el
respectivo análisis vibracional correspondiente.
Si efectivamente la estructura corresponde a un estado de transición, procedemos
a construir el archivo para realizar el cálculo de IRC.
Una vez finalizado el cálculo de IRC se puede visualizar la formación del producto.
UNIVERSIDAD NACIONAL ABIERTA Y A DISTANCIA – UNAD
ESCUELA DE
CONTENIDO DIDÁCTICO DEL CUSO: QUIMICA COMPUTACIONAL
En este caso se encontró que las energías de activación son 102.8 kcal/mol para
formación del formaldehido y 109.3 kcal/mol para su descomposición. (Foresman,
1996)
Las reacciones Isodesmicas son aquellas reacciones en las cuales el número total
y tipo de enlace se conserva.
Para calcular el calor de formación del dióxido de carbono se usan las siguientes
ecuaciones:
Foresman, J. (1996). Exploring Chemistry with Electronic Structure Methods. Pittsurgo: Gaussian
Inc.
Young, D. (2001). Computational Chemistry, A Practical Guide for Applying Techniques to Real
World Problems. New York: Wiley Interscience.
