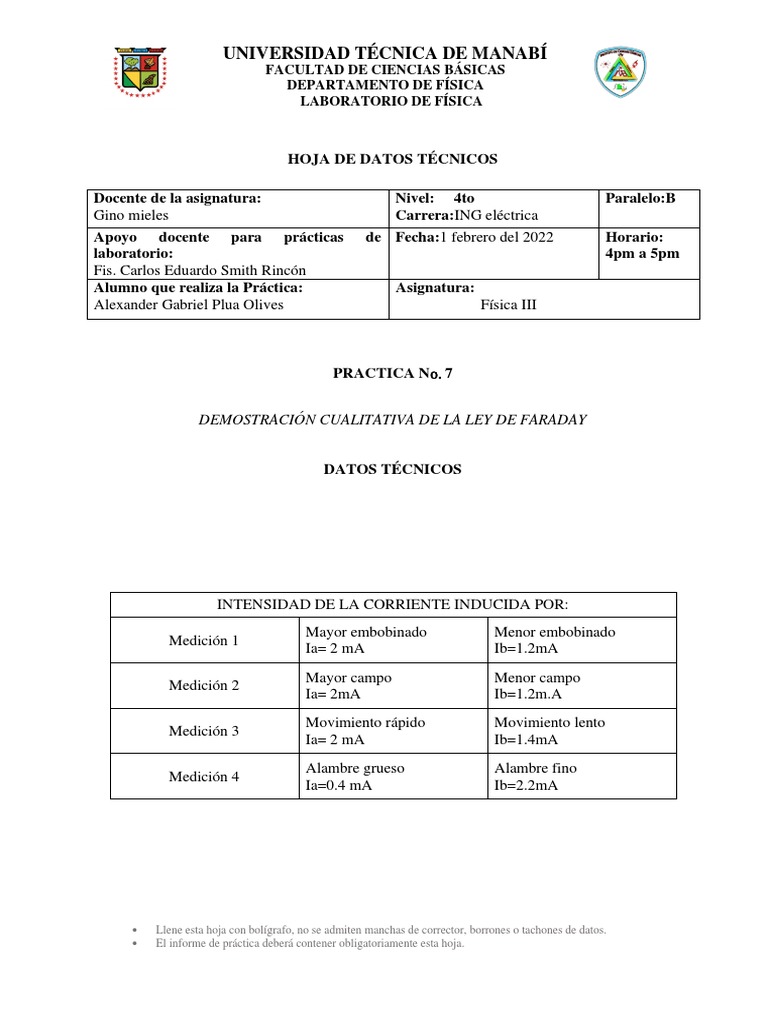

UNIVERSIDAD TÉCNICA DE MANABÍ

FACULTAD DE CIENCIAS BÁSICAS

DEPARTAMENTO DE FÍSICA
LABORATORIO DE FÍSICA

HOJA DE DATOS TÉCNICOS

Docente de la asignatura: Nivel: 4to Paralelo:B

Gino mieles Carrera:ING eléctrica
Apoyo docente para prácticas de Fecha:1 febrero del 2022 Horario:
laboratorio: 4pm a 5pm
Fis. Carlos Eduardo Smith Rincón
Alumno que realiza la Práctica: Asignatura:
Alexander Gabriel Plua Olives Física III

PRACTICA No. 7

DEMOSTRACIÓN CUALITATIVA DE LA LEY DE FARADAY

DATOS TÉCNICOS

INTENSIDAD DE LA CORRIENTE INDUCIDA POR:

Mayor embobinado Menor embobinado
Medición 1
Ia= 2 mA Ib=1.2mA
Mayor campo Menor campo
Medición 2
Ia= 2mA Ib=1.2m.A
Movimiento rápido Movimiento lento
Medición 3
Ia= 2 mA Ib=1.4mA
Alambre grueso Alambre fino
Medición 4
Ia=0.4 mA Ib=2.2mA

• Llene esta hoja con bolígrafo, no se admiten manchas de corrector, borrones o tachones de datos.
• El informe de práctica deberá contener obligatoriamente esta hoja.
 UNIVERSIDAD TÉCNICA DE MANABÍ
FACULTAD DE CIENCIAS BÁSICAS
DEPARTAMENTO DE FÍSICA
LABORATORIO DE FÍSICA
GUÍA PARA REALIZACIÓN DE PRÁCTICA DE LABORATORIO
PRÁCTICA No. 7
Demostración cualitativa de la ley de Faraday
1. OBJETIVOS
General
• Reproducir observaciones experimentales de la Ley de Faraday
Específicos
• Observar el proceso de inducción de corriente mediante un campo magnético que
pasa por una bobina.
• Medir la corriente inducida por un Imán

2. MARCO TEÓRICO.
Durante la década de 1830 Michael Faraday en Inglaterra y Joseph Henry (1797- 1878),
quien fuera director de la Smithsonian Institution en Estados Unidos, hicieron varios
experimentos pioneros con la fem inducida por medios magnéticos. La figura 29.1 ilustra
varios ejemplos al respecto. En la figura 29.1a, una bobina de alambre está conectada a un
galvanómetro. Cuando el imán cercano está inmóvil, el medidor no indica corriente. Esto no
es sorprendente, pues en el circuito no hay fuente de fem. Pero cuando el imán se mueve y
se acerca o se aleja de la bobina, el medidor indica corriente en el circuito, pero sólo mientras
el imán se halla en movimiento (figura 29.1b). Si el imán permanece fijo y es la bobina la
que se mueve, otra vez se detecta corriente durante el movimiento. Esto se llama corriente
inducida, y la fem correspondiente que se requiere para generarla recibe el nombre de fem
inducida.
 UNIVERSIDAD TÉCNICA DE MANABÍ
FACULTAD DE CIENCIAS BÁSICAS
DEPARTAMENTO DE FÍSICA
LABORATORIO DE FÍSICA
3. MATERIALES Y EQUIPOS
Verifique la disponibilidad de los siguientes materiales y equipos:
✓ Grupo campo magnético;
✓ Grupo galvanómetro;
✓ Limalla, bobinas, imanes naturales, brújulas, lámina de papel tamaño A3, platos
✓ contenedores, grapas.;
✓ Fuentes de 12V y 5V;
✓ Cables conectores;
✓ Multímetros digital y analógico;
✓ Yugos metálicos en “I” y en “U”.

4. MONTAJE DE LA PRÁCTICA EXPERIMENTAL

Realice el montaje con la ayuda del técnico y aplicando las siguientes recomendaciones:
✓ Debido al uso de limalla (partículas metálicas) no lleve las manos a los ojos ni a la
boca durante la práctica.

✓ Un uso prolongado de la corriente podría calentar las bobinas y/o deteriorarlas,

verifique que todos los equipos estén apagados luego de la manipulación.

5. PROCEDIMIENTO Y TABULACIÓN DE DATOS:

En la hoja de datos técnicos registre:

✓ El objeto o fenómeno de estudio de cada actividad;
✓ Los elementos que dan origen a cada uno de ellos;
✓ El voltaje en la fuente para el galvanómetro.

6. Experimento
En esta sección se describirá el experiemento que se llevara a cabo para el estudio de
la ley de Faraday

Corriente Inducida (Ley de Faraday)

Inducción de corriente eléctrica mediante desplazamiento de un imán natural por una bobina
(espira).
Procedimiento:
1. Usar los cables de conexión para conectar la bobina al multímetro, configurándolo a una
escala que permita observar el amperaje de la corriente inducida;
2. Acercar el imán natural a la bobina y luego alejarlo observando el multímetro;
3. Examinar la corriente inducida en función de los parámetros indicados;
 UNIVERSIDAD TÉCNICA DE MANABÍ
FACULTAD DE CIENCIAS BÁSICAS
DEPARTAMENTO DE FÍSICA
LABORATORIO DE FÍSICA
4. Realizar el esquema del circuito;
5. Registrar las observaciones para el informe.

Tabla 1

INTENSIDAD DE LA CORRIENTE INDUCIDA POR:

Mayor Embobinado Menor Embobinado
Medición 1 Ia=2 mA Ib=1.2mA
Mayor Campo Menor Campo
Medición 2 Ia=2 mA Ib=1.2mA
Movimiento Rápido Movimiento Lento
Medición 3 Ia=2mA Ib=1.4mA
Alambre Grueso Alambre Fino
Medición 4 Ia=2mA Ib=2.2m.A

Observaciones
Se obtiene corriente eléctrica
Al mover un imán dentro de una bobina de cable se generará un voltaje en esa bobina de
acuerdo con la Ley de Faraday. La magnitud del voltaje es proporcional a la tasa de cambio
del flujo magnético en la bobina, por lo que mover el imán más rápido producirá un mayor
voltaje
Cuando el imán se acerca a la bobina, el flujo se incrementa rápidamente hasta que el imán
se encuentra dentro de esta. Conforme la atraviesa, el flujo magnético comienza a decrecer.
Consecuentemente, la FEM inducida se revierte.
Estas observaciones son consistentes con la ley de Faraday. Aunque el imán en reposo puede
producir un gran campo magnético, no induce ninguna FEM, pues el flujo a través de la
bobina no cambia. Cuando el imán se acerca a la bobina, el flujo se incrementa rápidamente
hasta que el imán se encuentra dentro de esta
5. CONCLUSIONES.
Bueno en la presente práctico se logro reconocer Poco después de este experimento, Faraday
demostró que si introducía un imán dentro de una bobina se producía una corriente
transitoria. Análogamente si en vez de meter el imán lo sacaba, se producía una corriente
pero esta vez de sentido contrario al obtenido cuando se introducía
La ley de Faraday establece que el voltaje inducido que se encuentra en una bobina el cual
es directamente proporcional a la rapidez en la que se da el cambio del flujo magnético por
la unidad de tiempo en una superficie junto al circuito
 UNIVERSIDAD TÉCNICA DE MANABÍ
FACULTAD DE CIENCIAS BÁSICAS
DEPARTAMENTO DE FÍSICA
LABORATORIO DE FÍSICA

6. ANEXOS
Colocar al menos dos imágenes fotográficas que evidencie su participación en la realización
de la presente práctica.
