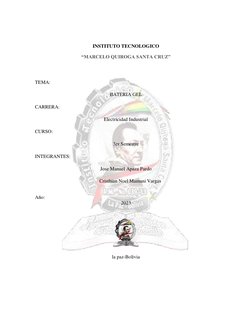

INSTITUTO TECNOLOGICO

“MARCELO QUIROGA SANTA CRUZ”

TEMA:

BATERIA GEL

CARRERA:

Electricidad Industrial

CURSO:

3er Semestre

INTEGRANTES:

Jose Manuel Apaza Pardo

Cristhian Noel Mamani Vargas

Año:
2023

la paz-Bolivia
Resumen

El presente informe de baterías GEL consiste en un estudio de los tipos de batería de GEL
que encontramos en el mercado y sus características. En concreto, estudiaremos de una
forma detallada el funcionamiento de las baterías de GEL de descarga profunda.

Las Baterías de Ciclo Profundo GEL aunque utilizadas en multitud de sectores, los usos
más habituales son en el sector de las telecomunicaciones y en las instalaciones
fotovoltaicas más exigentes, por lo que en muchas ocasiones se incluyen en kits solares
vivienda permanente, aunque también se incluye como sistema de almacenamiento en
algunos kits solares con batería de GE

Las baterías solares son los componentes del kit solar que permiten almacenar la energía
solar fotovoltaica de las placas solares. Estas hacen posible guardar energía solar durante el
día y aprovecharla durante la noche o en los días nublados. Por lo que podrían estar meses
sin utilizarse, permaneciendo cargadas hasta el 80%.

Las baterías de ciclo profundo de GEL destacan porque no necesitan mantenimiento

alguno, puesto que su diseño con vasos sellados no requiere una revisión permanente de sus
niveles de ácido. Las baterías de ciclo profundo de GEL además no emiten gases nocivos y
tienen un funcionamiento excelente en caravanas o barcos, gracias a sus elevadas
prestaciones y a su gran durabilidad por los materiales de alta gama con los que están
fabricadas.

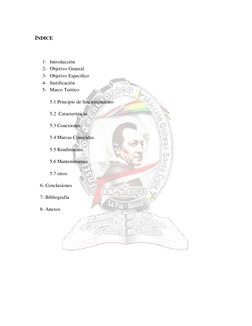

ÍNDICE

1- Introducción
2- Objetivo General
3- Objetivo Especifico
4- Justificación
5- Marco Teórico

5.1 Principio de funcionamiento

5.2 Características

5.3 Conexiones

5.4 Marcas Conocidas

5.5 Rendimiento

5.6 Mantenimiento

5.7 otros

6- Conclusiones

7- Bibliografía

8- Anexos

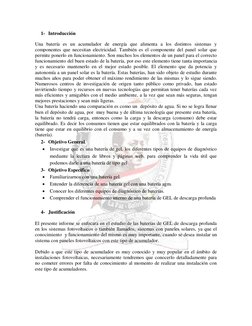

 1- Introducción

Una batería es un acumulador de energía que alimenta a los distintos sistemas y

componentes que necesitan electricidad. También es el componente del panel solar que
permite ponerlo en funcionamiento. Son muchos los elementos de un panel para el correcto
funcionamiento del buen estado de la batería, por eso este elemento tiene tanta importancia
y es necesario mantenerlo en el mejor estado posible. El elemento que da potencia y
autonomía a un panel solar es la batería. Estas baterías, han sido objeto de estudio durante
muchos años para poder obtener el máximo rendimiento de las mismas y lo sigue siendo.
Numerosos centros de investigación de origen tanto público como privado, han estado
invirtiendo tiempo y recursos en nuevas tecnologías que permitan tener baterías cada vez
más eficientes y amigables con el medio ambiente, a la vez que sean más seguras, tengan
mejores prestaciones y sean más ligeras.
Una batería haciendo una comparación es como un depósito de agua. Si no se logra llenar
bien el depósito de agua, por muy buena y de última tecnología que presente esta batería,
la batería no tendrá carga, entonces como la carga y la descarga (consumo) debe estar
equilibrado. Es decir los consumos tienen que estar equilibrados con la batería y la carga
tiene que estar en equilibrio con el consumo y a su vez con almacenamiento de energía
(batería).
2- Objetivo General
 Investigar que es una batería de gel, los diferentes tipos de equipos de diagnóstico
mediante la lectura de libros y páginas web, para comprender la vida útil que
podemos darle a una batería de tipo gel
3- Objetivo Especifico
 Familiarizarnos con una batería gel.
 Entender la diferencia de una batería gel con una batería agm.
 Conocer los diferentes equipos de diagnóstico de baterías.
 Comprender el funcionamiento interno de una batería de GEL de descarga profunda

4- Justificación

El presente informe se enfocara en el estudio de las baterías de GEL de descarga profunda

en los sistemas fotovoltaicos o también llamados, sistemas con paneles solares, ya que el
conocimiento y funcionamiento del mismo es muy importante, cuando se desea instalar un
sistema con paneles fotovoltaicos con este tipo de acumulador.

Debido a que este tipo de acumulador es muy conocido y muy popular en el ámbito de
instalaciones fotovoltaicas, necesariamente tendremos que conocerlo detalladamente para
no cometer errores por falta de conocimiento al momento de realizar una instalación con
este tipo de acumuladores.

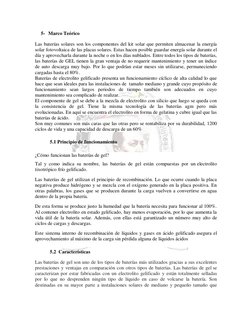

 5- Marco Teórico

Las baterías solares son los componentes del kit solar que permiten almacenar la energía
solar fotovoltaica de las placas solares. Estas hacen posible guardar energía solar durante el
día y aprovecharla durante la noche o en los días nublados. Entre todos los tipos de baterías,
las baterías de GEL tienen la gran ventaja de no requerir mantenimiento y tener un índice
de auto descarga muy bajo. Por lo que podrían estar meses sin utilizarse, permaneciendo
cargadas hasta el 80%.
Baterías de electrolito gelificado presenta un funcionamiento cíclico de alta calidad lo que
hace que sean ideales para las instalaciones de tamaño mediano y grande cuyo propósito de
funcionamiento sean largos periodos de tiempo también son adecuados en cuyo
mantenimiento sea complicado de realizar.
El componente de gel se debe a la mezcla de electrolito con silicio que luego se queda con
la consistencia de gel. Tiene la misma tecnología de las baterías agm pero más
evolucionadas. En aquí se encuentra el electrolito en forma de gelatina y cubre igual que las
baterías de ácido.
Son muy comunes son más caras que las otras pero se rentabiliza por su durabilidad, 1200
ciclos de vida y una capacidad de descarga de un 60%

5.1 Principio de funcionamiento

¿Cómo funcionan las baterías de gel?

Tal y como indica su nombre, las baterías de gel están compuestas por un electrolito
tixotrópico frío gelificado.

Las baterías de gel utilizan el principio de recombinación. Lo que ocurre cuando la placa
negativa produce hidrógeno y se mezcla con el oxígeno generado en la placa positiva. En
otras palabras, los gases que se producen durante la carga vuelven a convertirse en agua
dentro de la propia batería.

De esta forma se produce justo la humedad que la batería necesita para funcionar al 100%.
Al contener electrolito en estado gelificado, hay menos evaporación, por lo que aumenta la
vida útil de la batería solar. Además, con ellas está garantizado un número muy alto de
ciclos de cargas y descargas.

Este sistema interno de recombinación de líquidos y gases en ácido gelificado asegura el

aprovechamiento al máximo de la carga sin pérdida alguna de líquidos ácidos

5.2 Características

Las baterías de gel son uno de los tipos de baterías más utilizados gracias a sus excelentes
prestaciones y ventajas en comparación con otros tipos de baterías. Las baterías de gel se
caracterizan por estar fabricadas con un electrolito gelificado y están totalmente selladas
por lo que no desprenden ningún tipo de líquido en caso de volcarse la batería. Son
destinadas en su mayor parte a instalaciones solares de mediano y pequeño tamaño que
necesiten de una batería a largo plazo. Las baterías de gel se caracterizan por sus ciclos de
descarga profundos ya que pueden llegar a alcanzar hasta los 800-1200 ciclos de vida.

Las baterías de GEL pertenecen a la familia de plomo ácido y su gran diferencia respecto a
estas es el estado del electrolito que en el caso que nos ocupa está mucho más gelificado,
como su nombre indica y es menos nocivo. Ello, implica una mayor resistencia a las
vibraciones y a las altas temperaturas así como una menor evaporación que en las baterías
de plomo ácido convencionales. Se trata de las baterías más eficaces del mercado con una
excelente funcionalidad, siendo las más usadas para instalaciones solares fotovoltaicas

5.3 Conexiones

Conexión en PARALELO

La conexión en paralelo de dos baterías iguales,

permite obtener una salida dos veces la capacidad de las
baterías individuales, manteniendo el mismo voltaje
nominal.Siguiendo este ejemplo, donde tenemos
dos baterías de 200Ah y 12V cada una, conectadas en
paralelo, vamos a tener:
 Tensión nominal total: 12V (Voltios).
 Capacidad total: 400Ah (amperios por hora).
La capacidad identifica la máxima cantidad de de carga
que puede almacenarse. Cuanto mayor sea la capacidad,
mayor será la cantidad de carga que puede almacenarse.
Se mide en Amperios por hora.

En este caso, significa que con una capacidad de 400Ah, la suma de ambas baterías
teóricamente puede proporcionar una corriente de 400 amperios durante 1 hora de tiempo, o
200 amperios durante 2 horas continuamente, o 100 amperios durante 4 horas
continuamente, y así sucesivamente.

Cuanto menor sea la intensidad máxima utilizada (amperios), mayor será la duración en
tiempo de las baterías.

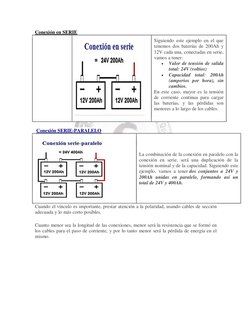

Conexión en SERIE
Siguiendo este ejemplo en el que
tenemos dos baterías de 200Ah y
12V cada una, conectadas en serie,
vamos a tener:
 Valor de tensión de salida
total: 24V (voltios)
 Capacidad total: 200Ah
(amperios por hora), sin
cambios.
En este caso, mayor es la tensión
de corriente continua para cargar
las baterías, y las pérdidas son
menores a lo largo de los cables.

Conexión SERIE-PARALELO

La combinación de la conexión en paralelo con la

conexión en serie, será una duplicación de la
tensión nominal y de la capacidad. Siguiendo este
ejemplo, vamos a tener dos conjuntos a 24V y
200Ah unidas en paralelo, formando así un
total de 24V y 400Ah.

Cuando el vínculo es importante, prestar atención a la polaridad, usando cables de sección

adecuada y lo más corto posibles.

Cuanto menor sea la longitud de las conexiones, menor será la resistencia que se formó en
los cables para el paso de corriente, y por lo tanto menor será la pérdida de energía en el
mismo.

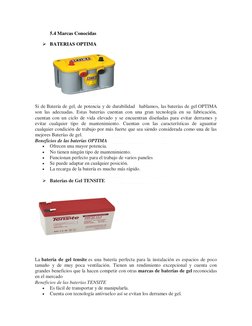

 5.4 Marcas Conocidas

 BATERIAS OPTIMA

Si de Batería de gel, de potencia y de durabilidad hablamos, las baterías de gel OPTIMA

son las adecuadas. Estas baterías cuentan con una gran tecnología en su fabricación,
cuentan con un ciclo de vida elevado y se encuentran diseñadas para evitar derrames y
evitar cualquier tipo de mantenimiento. Cuentan con las características de aguantar
cualquier condición de trabajo por más fuerte que sea siendo considerada como una de las
mejores Baterías de gel.
Beneficios de las baterías OPTIMA
 Ofrecen una mayor potencia.
 No tienen ningún tipo de mantenimiento.
 Funcionan perfecto para el trabajo de varios paneles
 Se puede adaptar en cualquier posición.
 La recarga de la batería es mucho más rápido.

 Baterías de Gel TENSITE

La batería de gel tensite es una batería perfecta para la instalación es espacios de poco
tamaño y de muy poca ventilación. Tienen un rendimiento excepcional y cuenta con
grandes beneficios que la hacen competir con otras marcas de baterías de gel reconocidas
en el mercado
Beneficios de las baterías TENSITE
 Es fácil de transportar y de manipularla.
 Cuenta con tecnología antivuelco así se evitan los derrames de gel.
  Tiene un peso de menos de 15 kilogramos.
 cuentan con una excelente relación precio calidad.

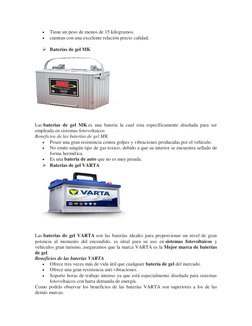

 Baterías de gel MK

Las baterías de gel MK es una batería la cual esta específicamente diseñada para ser
empleada en sistemas fotovoltaicos
Beneficios de las baterías de gel MK
 Posee una gran resistencia contra golpes y vibraciones producidas por el vehículo.
 No emite ningún tipo de gas toxico, debido a que su interior se encuentra sellado de
forma hermética.
 Es una batería de auto que no es muy pesada.
 Baterías de gel VARTA

Las baterías de gel VARTA son las baterías ideales para proporcionar un nivel de gran
potencia al momento del encendido, es ideal para su uso en sistemas fotovoltaicos y
vehículos gran turismo, aseguramos que la marca VARTA es la Mejor marca de baterías
de gel.
Beneficios de las baterías VARTA
 Ofrece tres veces más de vida útil que cualquier batería de gel del mercado.
 Ofrece una gran resistencia anti vibraciones.
 Soporte horas de trabajo intenso ya que está especialmente diseñada para sistemas
fotovoltaicos con harta demanda de energía.
Como podrás observar los beneficios de las baterías VARTA son superiores a los de las
demás marcas.

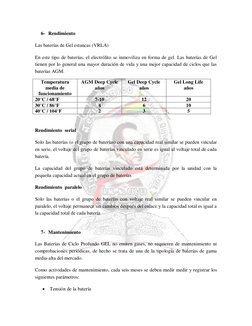

 6- Rendimiento

Las baterías de Gel estancas (VRLA)

En este tipo de baterías, el electrólito se inmoviliza en forma de gel. Las baterías de Gel
tienen por lo general una mayor duración de vida y una mejor capacidad de ciclos que las
baterías AGM.

Temperatura AGM Deep Cycle Gel Deep Cycle Gel Long Life
media de años años años
funcionamiento
20°C / 68°F 7-10 12 20
30°C / 86°F 4 6 10
40°C / 104°F 2 3 5

Rendimiento serial

Solo las baterías (o el grupo de baterías) con una capacidad real similar se pueden vincular
en serie, el voltaje del grupo de baterías vinculado en serie es igual al voltaje total de cada
batería.

La capacidad del grupo de baterías vinculado está determinada por la unidad con la
pequeña capacidad actual en el grupo de baterías

Rendimiento paralelo

Solo las baterías o el grupo de baterías con voltaje real similar se pueden vincular en
paralelo, el voltaje permanece sin cambios después del enlace y la capacidad total es igual a
la capacidad total de cada batería

7- Mantenimiento

Las Baterías de Ciclo Profundo GEL no emiten gases, no requieren de mantenimiento ni

comprobaciones periódicas, de hecho se trata de una de la tipología de baterías de gama
media-alta del mercado.

Como actividades de mantenimiento, cada seis meses se deben medir medir y registrar los
siguientes parámetros:

 Tensión de la batería
  Tensión de cada elemento o monoblock
 Temperatura superficial de cada elemento o monoblock
 Temperatura ambiente así como comprobar y mantener:

·Limpieza de la batería

 Buen aspecto (sin corrosión) de las conexiones

 Si la tensión de algún elemento o monoblock está por debajo en 0.05 v/elemento de
la tensión de flotación requerida, deberá seguirse uno de los siguientes
procedimientos (*):

a) Realizar una carga de igualación: Tensión = 2.35-2.40 v/elemento durante 14 horas

Máxima intensidad de carga = 0.25 C10.

b) Carga IUIa:

1º. Cargar con intensidad constante I = 0.25 C10 hasta que la tensión sube a 2.40 v/celda.

2º. Cargar con tensión constante U = 2.40 v/celda hasta I = 0.01 C10.

3º. Cargar con intensidad constante Ia batería = 0.01 C10 durante 10 horas.

* Se recomienda preferentemente seguir el procedimiento b).

De acuerdo a las indicaciones de la Norma provisional IEC de referencia

21/420/NP sobre el control de baterías estacionarias, las tensiones de este tipo de elementos
se debe medir después de un mínimo de 14 días después de la descarga, si se ha realizado, y
la dispersión de las tensiones sólo será significativa a los seis meses de la puesta en marcha
de la batería.

Si en un mismo elemento se detectan 3 lecturas consecutivas (con las consideraciones

anteriores) de tensión cada vez inferior a la anterior, se realizará una prueba de descarga
(igual a lo indicado en el punto 2.2 Capacidad Inicial) para establecer si el elemento es
defectuoso (Capacidad real < 80% Capacidad nominal).
8- Conclusiones
 La batería de gel es una parte fundamental para que nuestro panel solar funcione
 La batería de gel seria una buena opción ya que el tiempo de vida útil compensaría
el costo de la batería.
 Con el presente informe se llego a comprender los aspectos más importante de las
baterías de gel de descarga profunda, ya que llegamos a la conclusión que el
conocimiento de este tipo de baterías es muy interesante e importante. Por lo que
llegamos a comprendimos las características importantes de las baterías de gel en su
funcionamiento.
 Conocimos un poco de los tipos, marcas de fabricantes que realizan este tipo de
baterías.
 el uso de estas baterías son muy frecuentes en las instalaciones con sistemas
fotovoltaicos debido a su excelente rendimiento.

Recomendaciones:

 Tomar en cuenta las especificaciones de cada fabricante de baterías para poder dar
un mantenimiento adecuado a cada batería
 Tener una capacitación adecuada para el manejo de los equipos de diagnostico ya
que su costo es elevado
 Realizar mantenimiento preventivo a la batería y demás componentes del sistema
para tener un funcionamiento óptimo.
 No desmonte ni modifique usted mismo, de lo contrario, el ácido sulfúrico y el
plomo del
 interior de la batería dañarán el cuerpo humano y el medio ambiente.
 Nunca cortocircuite el polo positivo y negativo de la batería, de lo contrario causará
descargas eléctricas, daños por fuego o averías.
 Apriete firmemente los tornillos del terminal, los tornillos flojos pueden causar
daños por fuego.
 Desconecte siempre la fuente de alimentación principal durante la instalación, de lo
contrario provocará una descarga eléctrica.
 No lo conecte a una fuente de alimentación que no sea la tensión nominal, de lo
contrario se producirá un incendio.
 No utilice la batería directamente como fuente de alimentación de CA, de lo
contrario, se producirán daños por incendio y averías (si la batería se utiliza como
fuente de alimentación de
  CA, se debe utilizar un equipo especial como UPS). • No coloque la batería cerca
del fuego o del calor para evitar una explosión.

No lo almacene ni lo use en las siguientes condiciones para evitar averías, fugas de

ácido y fugas eléctricas:

 En lugares donde la temperatura sea inferior a -40 ° C o superior.

 En lugares donde llueva directamente o haga sol.
 En lugares donde haya niebla o hielo.
 En lugares donde exista gas corrosivo.
 En lugares donde la humedad es alta y polvorienta.
 En lugares donde exista vibración o impacto.
 Debe almacenarse en un ambiente fresco, seco y limpio.

9- Bibliografía
 http:// daisabaterias.es/wp_ content upload.pdf
 http:// ecured.cu/bater ada_de Gel
 http:// generatuluz.com/tu_propia-instalacion
 https://www.victronenergy.com.es/upload/documents/Datasheet-GEL-and-AGM-
Batteries
 https://autosolar.es/baterias/baterias-de-ciclo-profundo-gel
 https://www.renova-energia.com/categoria-producto/baterias-de-ciclo-
profundo/
10- Axexos
