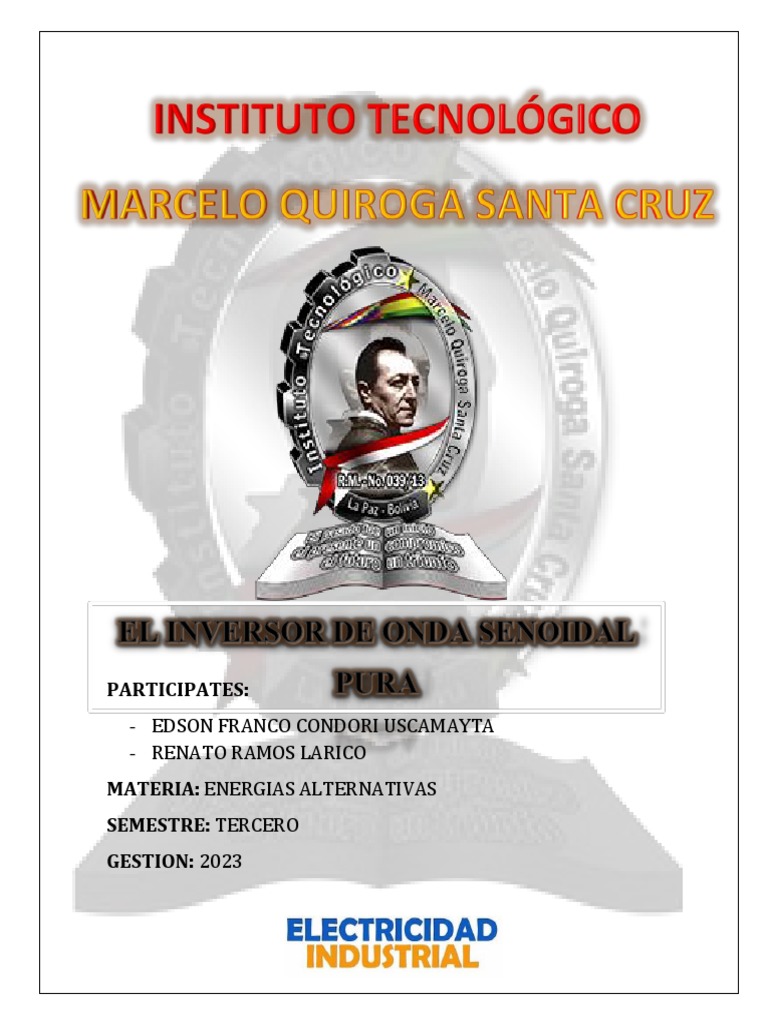

PARTICIPATES:

- EDSON FRANCO CONDORI USCAMAYTA

- RENATO RAMOS LARICO
MATERIA: ENERGIAS ALTERNATIVAS
SEMESTRE: TERCERO
GESTION: 2023
 INSTITUTO TECNOLÓGICO MARCELO QUIROGA SANTA CRUZ

EL INVERSOR DE ONDA SENOIDAL PURA

1. INTRODUCCION.
Los inversores de onda senoidal pura son aquellos que son capaces de reproducir una onda
uniforme entre los diferentes pulsos. La ventaja que tiene este tipo de inversor frente a los
inversores de onda senoidal modificada o cuadrada es que los pulsos entre las ondas son mucho
más bruscos y segmentados. Es por ello, que para la utilización de aparatos electrónicos será
muy recomendable la utilización de los inversores de onda senoidal pura, ya que permitirá que
el tipo de corriente con el que alimentemos el aparato será exactamente igual a la que podemos
recibir de la red eléctrica convencional. La repercusión de la utilización de inversores de onda
senoidal pura es que la vida de los aparatos electrónicos será mucho más larga en comparación
con los inversores de onda senoidal modificada.

Inversor de Onda Pura

Este tipo de transformador que genera una frecuencia y una tensión con una gran precisión y
exactitud. Generando una onda más pura que la misma red eléctrica. Esto se debe al uso de
electrónica más avanzada como microprocesadores. El uso de este tipo de inversor es para
cualquier aparato eléctrico que funcione en corriente alterna y con la tensión de salida de dicho
inversor 230V o 400V

La elección de un inversor depende de la necesidad de que esa corriente se parezca, más o

menos, a una onda senoidal. Los inversores de onda senoidal pura han mejorado mucho los
últimos años reduciendo tu tamaño y precio, y aumentando la conversión hasta el 90%,
dependiendo de la potencia, donde antes solo se alcanzaba el 40%.

En resumen, le recomendamos el uso de inversores de onda senoidal pura para que no dañe
ninguno de sus aparatos eléctricos de su vivienda ya que es capaz de alimentar cualquier carga
ya sea resistiva, capacitiva o inductiva. Lo que debe tener claro antes de seleccionar el inversor,
 INSTITUTO TECNOLÓGICO MARCELO QUIROGA SANTA CRUZ

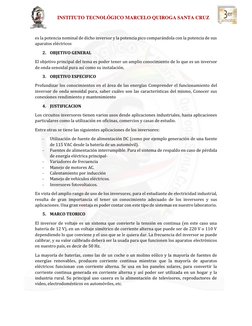

es la potencia nominal de dicho inversor y la potencia pico comparándola con la potencia de sus
aparatos eléctricos

2. OBJETIVO GENERAL
El objetivo principal del tema es poder tener un amplio conocimiento de lo que es un inversor
de onda senoidal pura así como su instalación.
3. OBJETIVO ESPECIFICO

Profundizar los conocimientos en el área de las energías Comprender el funcionamiento del

inversor de onda senoidal pura, saber cuáles son las características del mismo, Conocer sus
conexiones rendimiento y mantenimiento

4. JUSTIFICACION
Los circuitos inversores tienen varios usos desde aplicaciones industriales, hasta aplicaciones
particulares como la utilización en oficinas, comercios y casas de estudio.

Entre otras se tiene las siguientes aplicaciones de los inversores:

- Utilización de fuente de alimentación DC (como por ejemplo generación de una fuente
de 115 VAC desde la batería de un automóvil).
- Fuentes de alimentación interrumpible. Para el sistema de respaldo en caso de pérdida
de energía eléctrica principal-
- Variadores de frecuencia
- Manejo de motores AC.
- Calentamiento por inducción
- Manejo de vehículos eléctricos.
- Inversores fotovoltaicos.
En vista del amplio rango de uso de los inversores, para el estudiante de electricidad industrial,
resulta de gran importancia el tener un conocimiento adecuado de los inversores y sus
aplicaciones. Una gran ventaja es poder contar con este tipo de sistemas en nuestro laboratorio.
5. MARCO TEORICO

El inversor de voltaje es un sistema que convierte la tensión en continua (en este caso una
batería de 12 V), en un voltaje simétrico de corriente alterna que puede ser de 220 V o 110 V
dependiendo lo que conviene y el uso que se le quiera dar. La frecuencia del inversor se puede
calibrar, y su valor calibrado deberá ser la usada para que funcionen los aparatos electrónicos
en nuestro país, es decir de 50 Hz.

La mayoría de baterías, como las de un coche o un molino eólico y la mayoría de fuentes de

energías renovables, producen corriente continua mientras que la mayoría de aparatos
eléctricos funcionan con corriente alterna. Se usa en los paneles solares, para convertir la
corriente continua generada en corriente alterna y así poder ser utilizada en un hogar y la
industria rural. Su principal uso casera es la alimentación de televisores, reproductores de
video, electrodomésticos en automóviles, etc.
 INSTITUTO TECNOLÓGICO MARCELO QUIROGA SANTA CRUZ

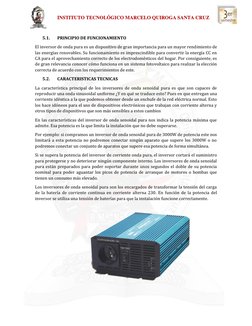

5.1. PRINCIPIO DE FUNCIONAMIENTO

El inversor de onda pura es un dispositivo de gran importancia para un mayor rendimiento de
las energías renovables. Su funcionamiento es imprescindible para convertir la energía CC en
CA para el aprovechamiento correcto de los electrodomésticos del hogar. Por consiguiente, es
de gran relevancia conocer cómo funciona en un sistema fotovoltaico para realizar la elección
correcta de acuerdo con los requerimientos de este.

5.2. CARACTERISTICAS TECNICAS

La característica principal de los inversores de onda senoidal pura es que son capaces de
reproducir una onda sinusoidal uniforme ¿Y en qué se traduce esto? Pues en que entregan una
corriente idéntica a la que podemos obtener desde un enchufe de la red eléctrica normal. Esto
los hace idóneos para el uso de dispositivos electrónicos que trabajan con corriente alterna y
otros tipos de dispositivos que son más sensibles a estos cambios

En las características del inversor de onda senoidal pura nos indica la potencia máxima que
admite. Esa potencia es la que limita la instalación que no debe superarse.

Por ejemplo: si compramos un inversor de onda senoidal pura de 3000W de potencia este nos
limitará a esta potencia no podremos conectar ningún aparato que supere los 3000W o no
podremos conectar un conjunto de aparatos que supere esa potencia de forma simultánea.
Si se supera la potencia del inversor de corriente onda pura, el inversor cortará el suministro
para protegerse y no deteriorar ningún componente interno. Los inversores de onda senoidal
pura están preparados para poder soportar durante unos segundos el doble de su potencia
nominal para poder aguantar los picos de potencia de arranque de motores o bombas que
tienen un consumo más elevado.
Los inversores de onda senoidal pura son los encargados de transformar la tensión del carga
de la batería de corriente continua en corriente alterna 230. En función de la potencia del
inversor se utiliza una tensión de baterías para que la instalación funcione correctamente.
 INSTITUTO TECNOLÓGICO MARCELO QUIROGA SANTA CRUZ

Descripción
Inversor de onda pura modelo P1000-242 el cual convierte 24V DC a 220V AC para encender
aparatos eléctricos con potencias nominales de 1000 Watts en forma continua.

Este tipo de Inversor cuenta con todas las protecciones para cumplir con las Normas de
Productos Certificado.

De peso ligero, tamaño pequeño y decorativo, el inversor de 1000 Watts Serie P1000-242, se
encuentra certificado bajo las Normas CE, RoHS, E-marca, entre otras.
CARACTERÍSTICAS
• Tipo de onda: Sinusoidal pura

• Diseño de la caja compacta, delgada y alta eficiencia.

• Diseñado especialmente para equipos inductivos como motores eléctricos, bobinas,

equipos de refrigeración, etc.

• Alarma de batería baja

• Bloqueo de bajo voltaje ( ≤ 15,0V DC)

• Bloqueo de alto voltaje de la batería ( ≥ 30,0V DC)

• Detención por sobrecarga (apagado automático en caso de Cortocircuito)

• Detención por sobre temperatura

• Protección contra polarización inversa

• Producto con Certificaciones Internacionales

• Auto Reset luego de estar protegido

• Dimensiones y Peso minimizados

5.3. CONEXIÓN

- Tome en cuenta estas recomendaciones antes de instalar:

- Estos equipos deberán estar en un lugar seco, protegido del agua, polvo, y del medio
ambiente exterior.

- Evite instalar su equipo en lugar donde existan gases, humos, y cerca del banco de
baterías
INSTITUTO TECNOLÓGICO MARCELO QUIROGA SANTA CRUZ
 INSTITUTO TECNOLÓGICO MARCELO QUIROGA SANTA CRUZ

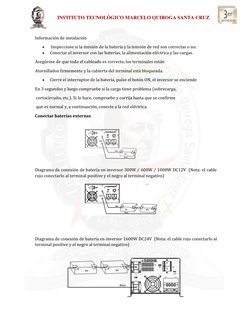

Información de instalación
• Inspeccione si la tensión de la batería y la tensión de red son correctas o no.
• Conectar el inversor con las baterías, la alimentación eléctrica y las cargas.
Asegúrese de que todo el cableado es correcto, los terminales están

Atornillados firmemente y la cubierta del terminal está bloqueada.

• Cierre el interruptor de la batería, pulse el botón ON, el inversor se enciende

En 3 segundos y luego compruebe si la carga tiene problema (sobrecarga,

cortocircuito, etc.). Si lo hace, compruebe y corrija hasta que se confirme

que es normal y, a continuación, conecte a la red eléctrica.
Conectar baterías externas

Diagrama de conexión de batería en inversor 300W / 600W / 1000W DC12V (Nota: el cable
rojo conectarlo al terminal positive y el negro al terminal negativo)

Diagrama de conexión de batería en inversor 1600W DC24V (Nota: el cable rojo conectarlo al
terminal positive y el negro al terminal negativo)
 INSTITUTO TECNOLÓGICO MARCELO QUIROGA SANTA CRUZ

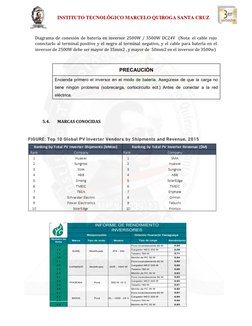

Diagrama de conexión de batería en inversor 2500W / 3500W DC24V (Nota: el cable rojo
conectarlo al terminal positive y el negro al terminal negativo, y el cable para batería en el
inversor de 2500W debe ser mayor de 35mm2 , y mayor de 50mm2 en el inversor de 3500w)

5.4. MARCAS CONOCIDAS

 INSTITUTO TECNOLÓGICO MARCELO QUIROGA SANTA CRUZ

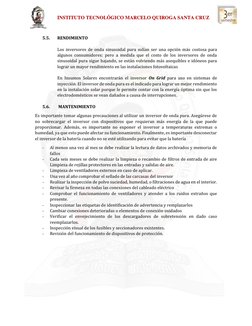

5.5. RENDIMIENTO

Los inversores de onda sinusoidal pura solían ser una opción más costosa para
algunos consumidores; pero a medida que el costo de los inversores de onda
sinusoidal pura sigue bajando, se están volviendo más asequibles e idóneos para
lograr un mayor rendimiento en las instalaciones fotovoltaicas

En Insumos Solares encontrarán el inversor On Grid para uso en sistemas de

inyección. El inversor de onda pura es el indicado para lograr un mejor rendimiento
en la instalación solar porque le permite contar con la energía óptima sin que los
electrodomésticos se vean dañados a causa de interrupciones.

5.6. MANTENIMIENTO
Es importante tomar algunas precauciones al utilizar un inversor de onda pura. Asegúrese de
no sobrecargar el inversor con dispositivos que requieran más energía de la que puede
proporcionar. Además, es importante no exponer el inversor a temperaturas extremas o
humedad, ya que esto puede afectar su funcionamiento. Finalmente, es importante desconectar
el inversor de la batería cuando no se esté utilizando para evitar que la batería
- Al menos una vez al mes se debe realizar la lectura de datos archivados y memoria de
fallos
- Cada seis meses se debe realizar la limpieza o recambio de filtros de entrada de aire
Limpieza de rejillas protectores en las entradas y salidas de aire.
- Limpieza de ventiladores externos en caso de aplicar.
- Una vez al año comprobar el sellado de las carcasas del inversor
- Realizar la inspección de polvo suciedad, humedad, o filtraciones de agua en el interior.
- Revisar la firmeza en todas las conexiones del cableado eléctrico
- Comprobar el funcionamiento de ventiladores y atender a los ruidos extraños que
presente.
- Inspeccionar las etiquetas de identificación de advertencia y remplazarlos
- Cambiar conexiones deterioradas o elementos de conexión oxidados
- Verificar el envejecimiento de los descargadores de sobretensión en dado caso
reemplazarlos.
- Inspección visual de los fusibles y seccionadores existentes.
- Revisión del funcionamiento de dispositivos de protección.
 INSTITUTO TECNOLÓGICO MARCELO QUIROGA SANTA CRUZ

5.7. OTROS
Beneficios e inconvenientes de los inversores de onda sinusoidal pura

Los inversores de onda pura son más caros que los de onda modificada ¿Valen la pena?

• La corriente alterna que se obtiene después de la conversión es igual a la de la red

eléctrica convencional.

• Hay aparatos eléctricos que no funcionan correctamente, o directamente no funcionan,

con inversores de onda modificada:

➢ Aparatos con motores de inducción o CA.

➢ Aparatos complejos o con electrónica que funcionen únicamente con CA (los que
no disponen de transformador).
• Con un inversor de onda pura no pondrás en riesgo la vida útil de este tipo de
dispositivos.

• Son más eficientes en la conversión de la energía

Como ves, utilizar un inversor de onda pura ofrece muchas ventajas frente a los de onda
modificada, pero si tu presupuesto es ajustado y piensas utilizar el inversor de manera muy
puntual, y con aparatos que dispongan de transformador, es posible que no te merezca la pena
pagar ese sobrecoste.

¿Qué electrodomésticos necesitan un inversor de onda sinusoidal pura?

En primer lugar, no se deshaga de su inversor de onda sinusoidal modificado demasiado rápido.
Aunque la corriente de salida no es de la más alta calidad, aún puede estar bien para algunas
aplicaciones sin componentes electrónicos sensibles. Por ejemplo, calentadores eléctricos o
bombas de agua. Sin embargo, su eficiencia se verá reducida y podrían sobrecalentarse.
 INSTITUTO TECNOLÓGICO MARCELO QUIROGA SANTA CRUZ

Dicho esto, casi todos los demás electrodomésticos y equipos electrónicos requerirán un
inversor de onda sinusoidal pura. Además, si su inversor está conectado a la red (como en
muchas instalaciones solares), necesita absolutamente una onda sinusoidal pura.
Un inversor de onda sinusoidal pura hará funcionar sus electrodomésticos sin problemas como
si estuvieran conectados a la red pública.
A continuación, encontrará algunos electrodomésticos y dispositivos electrónicos comunes que
solo funcionan con un inversor de onda sinusoidal pura:

• TELEVISIÓN LED
• microondas

• Refrigeradores
• Equipo medico

• Motores eléctricos de velocidad variable

Por todas las razones mencionadas anteriormente, se recomienda que compre un inversor de
onda sinusoidal modificada solo si tiene un presupuesto limitado y no le preocupa la eficiencia
de sus electrodomésticos.
6. CONCLUSIÓN
En resumen, debemos evitar instalar inversores de onda senoidal pura potentes en
instalaciones que la tensión de las baterías sea muy baja. Ya que eso provocaría que la bancada
de baterías se descarga más rápidamente hasta el punto de alcanzar el límite de corriente
máximo de la batería y deteriorarla.
En su la aplicación es la mejor de todos los inversores, los aparatos funcionan sin ruidos
extraños.
Los inversores de onda senoidal pura están fabricados con electrónica de alta calidad y son
altamente eficientes para proporcionar corriente eléctrica con las mismas características que
su compañía eléctrica. No dañarán sus electrodomésticos ni los sobrecalentarán.
7. BIBLIOGRAFIA

Inversor de onda senoidal pura: https// . es inmersores

Inversor de onda senoidal pura confiable htt:// www. Amazon.com

Es. Aliexpres.com inversor de onda pura https://m.es. Alexpress.com

Inversor de onda sinusoidal pura samlex https:// www.samlex.com

Departamento de eléctrica y electrónica https://repositorio.espe.edu.ec

https://mejorenfurgocamper.com/inversores/onda-senoidal-pura/
file:///C:/Users/Giovana/Desktop/conexion.pdf
 INSTITUTO TECNOLÓGICO MARCELO QUIROGA SANTA CRUZ

8. ANEXOS

COMPARATIVA DE LOS MEJORES INVERSORES DE ONDA SENOIDAL PURA

DE AMAZON DE 2022
INSTITUTO TECNOLÓGICO MARCELO QUIROGA SANTA CRUZ
INSTITUTO TECNOLÓGICO MARCELO QUIROGA SANTA CRUZ
