RESISTENCIA DE MATERIALES

PARTE II
CAPITULO 6
MECANICA DE MATERIALES

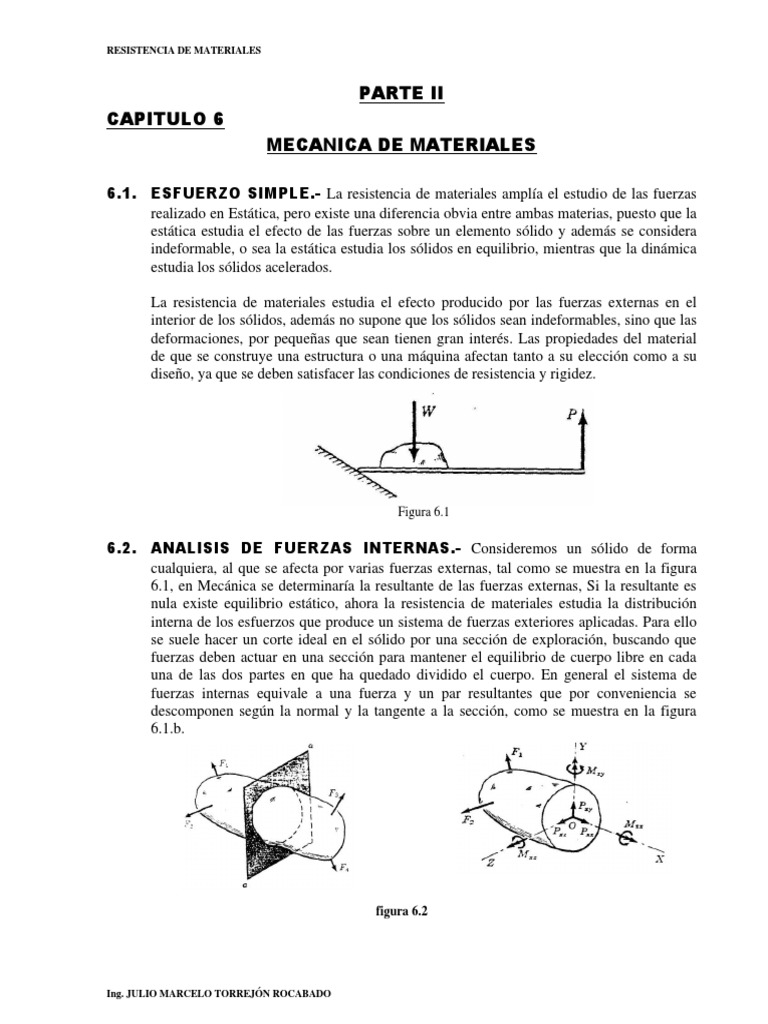

6.1. ESFUERZO SIMPLE.- La resistencia de materiales amplía el estudio de las fuerzas

realizado en Estática, pero existe una diferencia obvia entre ambas materias, puesto que la
estática estudia el efecto de las fuerzas sobre un elemento sólido y además se considera
indeformable, o sea la estática estudia los sólidos en equilibrio, mientras que la dinámica
estudia los sólidos acelerados.

La resistencia de materiales estudia el efecto producido por las fuerzas externas en el

interior de los sólidos, además no supone que los sólidos sean indeformables, sino que las
deformaciones, por pequeñas que sean tienen gran interés. Las propiedades del material
de que se construye una estructura o una máquina afectan tanto a su elección como a su
diseño, ya que se deben satisfacer las condiciones de resistencia y rigidez.

Figura 6.1

6.2. ANALISIS DE FUERZAS INTERNAS.- Consideremos un sólido de forma

cualquiera, al que se afecta por varias fuerzas externas, tal como se muestra en la figura
6.1, en Mecánica se determinaría la resultante de las fuerzas externas, Si la resultante es
nula existe equilibrio estático, ahora la resistencia de materiales estudia la distribución
interna de los esfuerzos que produce un sistema de fuerzas exteriores aplicadas. Para ello
se suele hacer un corte ideal en el sólido por una sección de exploración, buscando que
fuerzas deben actuar en una sección para mantener el equilibrio de cuerpo libre en cada
una de las dos partes en que ha quedado dividido el cuerpo. En general el sistema de
fuerzas internas equivale a una fuerza y un par resultantes que por conveniencia se
descomponen según la normal y la tangente a la sección, como se muestra en la figura
6.1.b.

figura 6.2

Ing. JULIO MARCELO TORREJÓN ROCABADO

RESISTENCIA DE MATERIALES

El origen del sistema de coordenadas se considera siempre en el centroide, que es el punto

de referencia de la sección. Si el eje X es normal a la sección, ésta se denomina superficie
o cara X. La orientación de los ejes Z y Y en el plano de la sección se suele elegir de
manera que coincidan con los ejes principales de inercia de la misma.

De acuerdo a la notación empleada, se verá que el primer subíndice indica la cara sobre la
que actúan las componentes, y el segundo subíndice la dirección de cada una de ellas. Por
tanto Pxy es la fuerza que actúa sobre la cara X en la dirección Y.

Cada componente representa un efecto distinto de las fuerzas aplicadas sobre el sólido, en
esta sección y recibe un nombre especial que indicamos a continuación:

Pxx Fuerza Axial. Esta componente se conoce con el nombre de fuerza normal
y produce dos efectos, cuando la fuerza tiende a jalar a la sección, entonces
el efecto que se produce es el de tracción, cuando trata de empujar al
elemento se produce el efecto de la compresión, se representa generalmente
por P.

Pxy , Pxz Fuerzas cortantes. Son componentes de la resistencia total al

deslizamiento de la porción de sólido a un lado de la sección de
exploración respecto de la otra porción. La fuerza cortante total se
simboliza por V y sus componentes Vy y Vz determinan su dirección.

Mxx Momento Torsionante. Esta componente mide la resistencia a la torsión

del sólido considerado, y se suele representar por T.

Mxy, Mxz Momentos flexionantes. Estas componentes miden la resistencia del

cuerpo a curvarse o flexionarse respecto de los ejes Y o Z, y se suelen
expresar, simplemente por My o Mz , respectivamente.

El fin que persigue la resistencia de materiales es asegurar que las estructuras puedan
soportar los máximos efectos internos que puedan producirse por cualquier combinación
de cargas.

6.3. ESFUERZO NORMAL SIMPLE.- Se simboliza por  y no es nada mas que la

relación entre la fuerza normal y el área.

Uno de los problemas básicos de la Ingeniería es seleccionar el material mas apropiado y

dimensionarlo correctamente, de manera que permita que la estructura o máquina
proyectada trabaje con la mayor eficacia. Para ello es necesario determinar la resistencia,
la rigidez y otras propiedades de los materiales.

La fuerza por unidad de área que soporta un material se suele denominar esfuerzo en el
material y se expresa en la forma:
P
 = (6.1)
A

Ing. JULIO MARCELO TORREJÓN ROCABADO

RESISTENCIA DE MATERIALES

Donde:

: Esfuerzo normal
P: Fuerza normal o axial
A: Area de sección transversal

El esfuerzo normal es perpendicular a la sección transversal del elemento por tanto entre
la fuerza y la sección transversal debe existir 90° de diferencia.

EJEMPLO 6.1:
Un tubo de acero se encuentra rígidamente sujeto por un perno de aluminio y por otro de
bronce, tal como se muestra en la figura. Las cargas axiales se aplican en los puntos
indicados. Calcule el máximo valor de P que no exceda un esfuerzo de 80 MPa. En el
aluminio; de 150 MPa en el acero; o de 100 MPa en el bronce.

acero bronce
aluminio A = 400 mm² A= 500 mm²
A = 200 mm²
P 3P 2P

1m 2m 2.5 m

EJEMPLO 6.2:
Calcule el peso del cilindro más pesado que se puede colocar en la posición que se indica
en la figura, sin rebasar un esfuerzo de 50 MN/m² en el cable BC. Desprecie el peso de la
barra AB. El área transversal del cable BC es 100 mm².

Ing. JULIO MARCELO TORREJÓN ROCABADO

RESISTENCIA DE MATERIALES

6.4. ESFUERZO CORTANTE SIMPLE.- El esfuerzo cortante (o de cizallamiento), a

diferencia del axial (o de tensión o de compresión), es producido por fuerzas que actúan
paralelamente al plano que las resiste, mientras que los de tensión o de compresión lo son
por fuerzas normales al plano sobre el que actúan. Por esta razón, los esfuerzos de tensión
y de compresión se llaman también esfuerzos normales, mientras que el esfuerzo cortante
puede denominarse esfuerzo tangencial.

Aparecen esfuerzos cortantes siempre que las fuerzas aplicadas obliguen a que una
sección del sólido tienda a deslizar sobre la sección adyacente. En la figura se muestran
varios ejemplos. En (a) el remache resiste el corte a través de su sección central, mientras
que en la articulación presentada en (b) el pasador lo resiste a través de 2 secciones; el
caso (a) se llama cortante simple y el (b) cortante doble. En (c) se ha de punzonar una
placa; el área resistente es semejante al canto de una moneda. En todos estos casos el
cizallamiento o corte tiene lugar en un plano paralelo a la carga aplicada.

Figura 6.3
El esfuerzo cortante viene dado por:

6.2
V
 =
A
6.5. ESFUERZO DE CONTACTO O APLASTAMIENTO.- Este esfuerzo, a
diferencia del esfuerzo de compresión que existe en el interior de los cuerpos bajo la
acción de cargas exteriores, es el que se produce en la superficie de contacto de dos
cuerpos. Examinaremos el esfuerzo de contacto entre un eje y su cojinete, o entre un
remache o un perno y las paredes del orificio de las placas que sujeta.

Figura 6.4

Ing. JULIO MARCELO TORREJÓN ROCABADO

RESISTENCIA DE MATERIALES

En la figura 6.4 se observa cómo por un excesivo esfuerzo de contacto se puede llegar a la
fluencia en el material de la placa, del remache o de ambos. La presión del remache contra
las paredes del orificio no es constante, variando desde cero en los puntos en que
desaparece el contacto hasta un máximo en el centro de la parte apoyada.

El esfuerzo de aplastamiento se puede expresar por:

Pc
c = (6.3)
Ac
EJEMPLO 6.3:
La figura muestra la unión de un tirante y la base de una armadura de madera.
Despreciando el rozamiento, (a) determine la dimensión b si el esfuerzo cortante
admisible es de 900 KPa. (b) Calcule también la dimensión c si el esfuerzo de contacto no
debe exceder de 7 MPa.

EJEMPLO 6.4:
La palanca acodada que representa la figura está en equilibrio (a) Determine el diámetro
de la barra AB si el esfuerzo normal está limitado a 100 MN/m². (b) Determine el
esfuerzo cortante en el pasador situado en D, de 20 mm. de diámetro.
