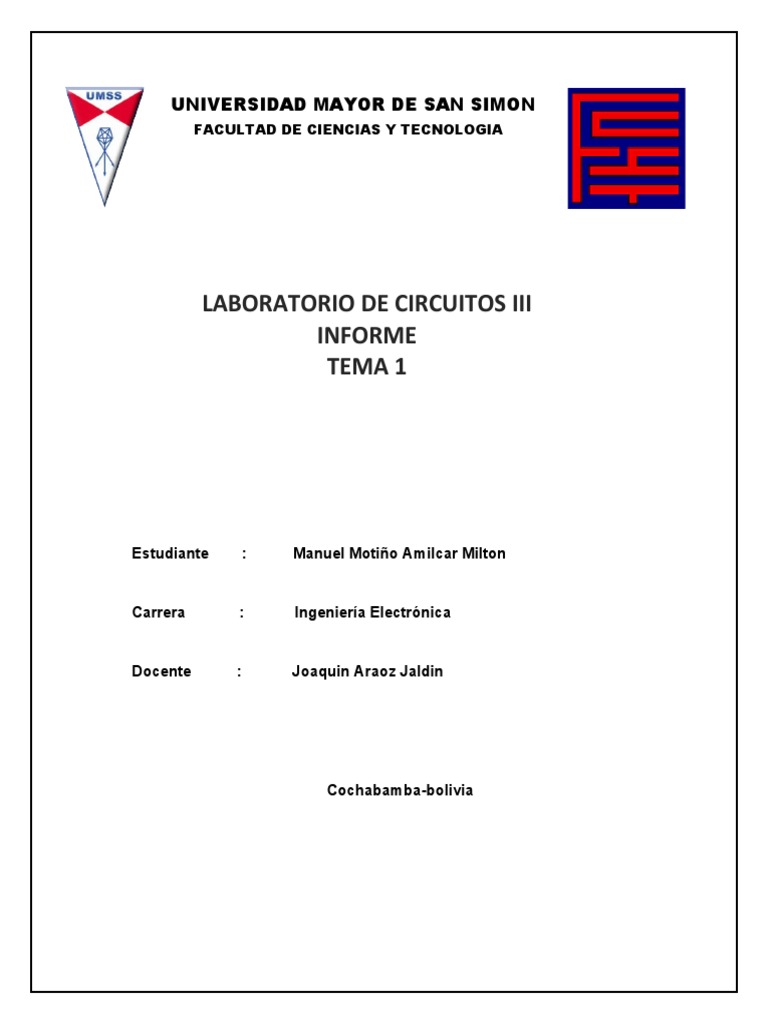

UNIVERSIDAD MAYOR DE SAN SIMON

FACULTAD DE CIENCIAS Y TECNOLOGIA

LABORATORIO DE CIRCUITOS III

INFORME
TEMA 1

Estudiante : Manuel Motiño Amilcar Milton

Carrera : Ingeniería Electrónica

Docente : Joaquin Araoz Jaldin

Cochabamba-bolivia
 CIRCUITO TRIFASICO FUENTE ESTRELLA
CARGA ESTRELLA EQUILIBRADA

OBJETIVOS:
 Aprender a realizar la conexión estrella y medir tensiones, corrientes en
sistemas trifásicos fuente estrella y carga estrella equilibrada.
 Verificar la relación entre tensión de fase y de línea, además de la corriente de
fase y de línea en sistemas trifásicos de conexión estrella.
 Analizar la diferencia entre sistema fuente estrella y carga estrella con neutro y
sin neutro.
 Verificar que función cumple y cuál es la forma de conexión del conductor neutro
y el conector de protección en sistemas fuente estrella y carga estrella.

CONCEPTOS FUNDAMENTALES:
Basándonos en forma de transmisión, distribución y generación de energía eléctrica en
grandes cantidades, donde esta se efectúa por medio de sistemas trifásicos ya que nos
resulta más económico y operativo que los sistemas monofásicos.
Estos sistemas trifásicos están constituidos por tres fuentes monofásicas desfasadas a
120° entre sí.
Un circuito trifásico es equilibrado si se cumplen estas condiciones:
Los generadores producen un sistema equilibrado de tensiones. Esto significa
que las tres tensiones son de igual valor eficaz y existe un desfase de 120° (es decir,
2π/3 radianes) entre cada par de ellas.

Si las tres corrientes iR, iS e iT también forman un sistema equilibrado

de corrientes. Es decir, tienen el mismo valor eficaz y están desfasadas 120° entre sí.

Si las tres impedancias forman un sistema equilibrado de impedancias. Esto

significa que las tres impedancias tienen el mismo valor eficaz y el mismo factor de
potencia.

DEFINICIONES:
Tensión de fase.- Es la tensión existente entre cualquier fase y el neutro.
Tensión de línea.- Es la tensión entre cualquiera de las tensiones de fase.
Corriente de línea.- Es la corriente que circula entre dos redes.
Corrientes de Fase.- Es la corriente que circula en cada impedancia de la carga ( es
este caso la corriente de línea y de fase son iguales.

Ilinea=Ifase
Vlinea=√3 Vfase

Montaje del circuito del laboratorio

Circuito con neutro
Circuito sin neutro

Materiales
Una fuente de conexión en estrella de tensión trifásica 380 V de línea.
Amperímetros.
Voltímetros.
Tres resistencias monofásicas de igual valor 1kΩ.
Tres inductancias monofásicas o una trifásica de valor constante.
Conectores requeridos.

Procedimientos
Armar el circuito con carga R y RL.
Realizar las siguientes mediciones VL Vf e IL con el multímetro.
Registrar los datos en la siguiente tabla.
Hoja de registro de datos obtenidos en la práctica:

CUESTIONARIO
a) Con los datos de laboratorio qué relación existe entre la tensión y corriente de fase y
de línea si este factor cumple con la relación establecida en teoría, explique las
variaciones.
La relación entre tensión de línea y fase se aproxima al de la teoría haciendo los
cálculos respectivos podemos decir que esa relación es √3 =1.73 la variación que
observamos es debido al error de la medición de los instrumentos y otros factores que
contribuyen a esto.
b) En sistemas de conexión estrella donde nace el cuarto conductor llamado neutro y
que función cumple

Nace del punto en común que tiene la carga y las fuentes conectadas en Y-Y, su
función es proteger el circuito.

c) Existe diferencia de potencial, entre el conductor neutro y el conductor de protección

PE.
No existe tal diferencia de potencial.

d) Investigue que función cumple el conductor de protección PE, y como debe ser
conectado al circuito Y-Y.

PE cumple la función de proteger al circuito contra el cortocircuito entre alguna línea de

conexión, está conectado internamente justo en el punto en común de las fuentes que
forman una estrella.
e) Determinar la corriente que circula por el conductor neutro en el caso de sistemas
fuente estrella y carga estrella con neutro físico en sistemas equilibrados.
Sin neutro la corriente que circula es 0 A,
Con neutro I=0.02 A.
f) Con los datos obtenidos demostrar las Leyes de Kirchhoff.
Tensiones de fase:
LVK
(220/0°)+ (220/-120°)+ (220/120°)=0
LCK

g) En un sistema trifásico Y-Y se puede contar con un sistema de bornes L1, L2, L3 y
PE en caso de una respuesta positiva como está conectado PE.
Se puede pero solo para trabajar con 380 V de línea y está conectada internamente.

CONCLUSIONES Y RESULTADOS:
Observamos que no es mucha la diferencia entre las medidas de tensión y corriente
con neutro y sin neutro.
Verificamos las leyes de Kirchhoff donde las sumatoria de voltaje y corrientes nos das
de resultado 0.
Las tensiones de fase no dan exactamente 220 V asi como las de línea son
exactamente 380 o 381.
Otro punto interesante es la corriente que circula por el neutro donde obtenemos 0.02 A
y lo consideramos como si fuera 0 por que en si sería casi lo mismo.
