Estudio Geofísico

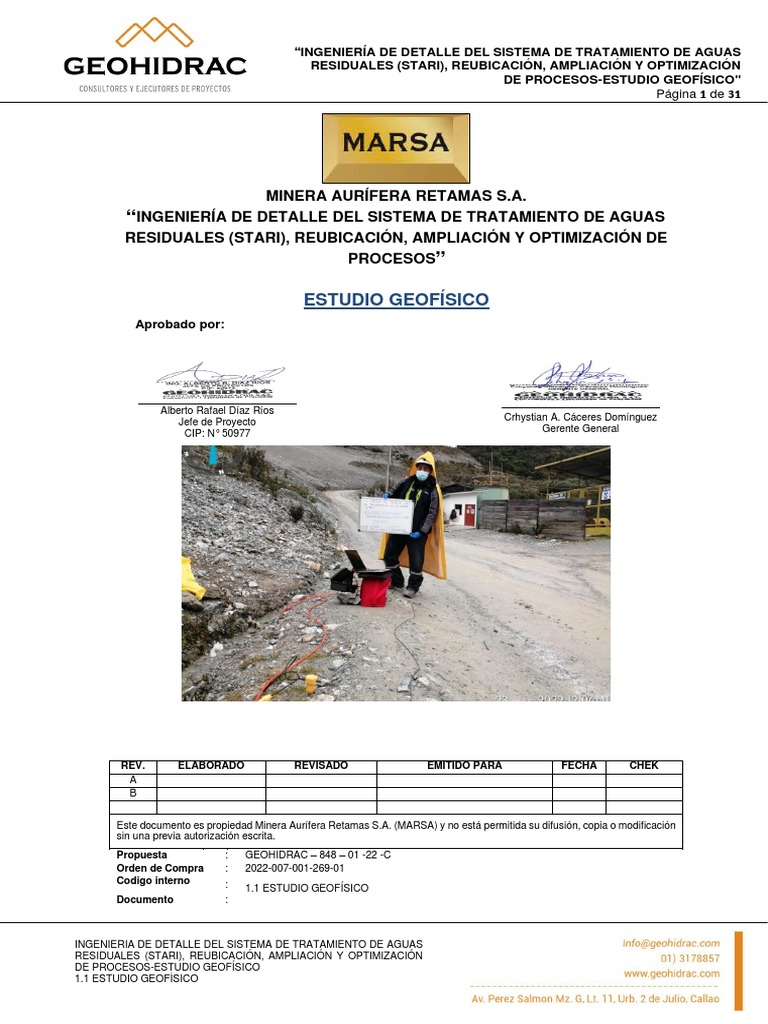

“INGENIERÍA DE DETALLE DEL SISTEMA DE TRATAMIENTO DE AGUAS
RESIDUALES (STARI), REUBICACIÓN, AMPLIACIÓN Y OPTIMIZACIÓN

DE PROCESOS-ESTUDIO GEOFÍSICO"
Página 1 de 31
MINERA AURÍFERA RETAMAS S.A.

RESIDUALES (STARI), REUBICACIÓN, AMPLIACIÓN Y OPTIMIZACIÓN DE
PROCESOS”
ESTUDIO GEOFÍSICO
Aprobado por:
Alberto Rafael Díaz Ríos

Jefe de Proyecto Crhystian A. Cáceres Domínguez
CIP: N° 50977 Gerente General
REV. ELABORADO REVISADO EMITIDO PARA FECHA CHEK

A
B
Este documento es propiedad Minera Aurífera Retamas S.A. (MARSA) y no está permitida su difusión, copia o modificación
sin una previa autorización escrita.
Propuesta : GEOHIDRAC – 848 – 01 -22 -C
Orden de Compra : 2022-007-001-269-01
Codigo interno : 1.1 ESTUDIO GEOFÍSICO
Documento :
INGENIERÍA DE DETALLE DEL SISTEMA DE TRATAMIENTO DE AGUAS

DE PROCESOS-ESTUDIO GEOFÍSICO
1.1 ESTUDIO GEOFÍSICO
Página 2 de 31
Informe :
Contenido
Sección Página
1 GENERALIDADES ....................................................................................................4
1.1 Introducción .......................................................................................................... 4
1.2 Ubicación del Área de Estudio .............................................................................. 4
1.3 Objetivos ............................................................................................................... 4
1.3.1 Objetivo general ....................................................................................... 4
1.3.2 Objetivos específicos ............................................................................... 4
2 MÉTODOS GEOFÍSICOS APLICADOS AL ESTUDIO .........................................4
2.1 Prospección Sísmica por Refracción ..................................................................... 5
2.2 Sondeo por Análisis Multicanal de Ondas Superficiales (MASW) ...................... 6
2.3 Sondeo por Refracción de Microtremores en Arreglo Multicanal (MAM) .......... 7
3 METODOLOGÍA DE ESTUDIO ...............................................................................7
3.1 Trabajos de campo ................................................................................................ 7
3.1.1 Ubicación de prospecciones sísmicas ...................................................... 8
3.1.2 Recursos Humanos ................................................................................... 8
3.1.3 Equipo geofísico ...................................................................................... 8
3.2 Trabajos de Gabinete............................................................................................. 9
3.2.1 Procesamiento Refracción Sísmica .......................................................... 9
3.2.2 Procesamiento MASW y MAM ............................................................. 11
4 INTERPRETACIÓN DE RESULTADOS ...............................................................13
4.1 Interpretación de Perfiles Geosísmicas ............................................................... 13
4.2 Interpretación MASW - MAM............................................................................ 16
5 CONCLUSIONES .....................................................................................................20
5.1 Prospección Sísmica por refracción .................................................................... 20
5.2 Prospección Sísmica por sondeo MASW y MAM.............................................. 21
6 BIBLIOGRAFÍA .......................................................................................................21
7 ANEXOS ....................................................................................................................22
7.1 ANEXO I: REGISTROS DE SISMOGRAMAS y DROMOCRÓNICAS ......... 22
7.2 ANEXO II: RESULTADOS MASW-01 ............................................................ 26
7.3 ANEXO III: RESULTADOS MAM-01 ............................................................. 28
7.4 ANEXO IV: PANEL FOTOGRÁFICO REFRACCIÓN SÍSMICA, MASW y
MAM................................................................................................................... 29
7.5 ANEXO V: PLANOS GEOFÍSICA ................................................................... 31
LISTA DE TABLAS
Tabla 1. Valores promedios de ondas compresionales Vp (Fuente: Norma ASTM-D5777) ............................... 6
Tabla 2. Datos de ubicación de los perfiles de refracción sísmica ..................................................................... 8

Página 3 de 31
Tabla 3. Ubicación de sondeos MASW y MAM .................................................................................................. 8

Tabla 4. Interpretación de la sección sísmica LRS-01 ...................................................................................... 14
Tabla 7. Clasificación de suelos en base a la Norma Técnica Peruana E.030 .................................................. 16
Tabla 8. Clasificación de suelos en base a IBC-2006 ........................................................................................ 17
Tabla 9. Resumen de la interpretación de los perfiles de refracción sísmica .................................................. 20
Tabla 10. Resumen de Parámetros dinámicos de MASW-01 y LRS-03 ............................................................ 21
Tabla 11. Parámetros de deformación elásticos dinámicos de MASW-01 y LRS-03 ........................................ 21
LISTA DE GRÁFICOS
Gráfico 1. Esquema de adquisición de registros sísmicos por refracción (Fuente: IGC, 2011) ........................... 5
Gráfico 2. Esquema de adquisición de registros sísmicos por sondeo MASW ................................................... 7
Gráfico 3. Instrumental de equipo Sísmica – Sismógrafo GEA24 PASI de 24 canales ........................................ 9
Gráfico 4. Sismograma de la línea de refracción sísmica LRS-03..................................................................... 10
Gráfico 5. Dromocronas de la línea de refracción sísmica LRS-03 ................................................................... 10
Gráfico 6. Perfil Geosísmico de la línea de refracción sísmica LRS-03 ............................................................. 11
Gráfico 7. Curva de dispersión de MASW-01 ................................................................................................... 12
Gráfico 8. Perfil Unidimensional de MASW-01 ................................................................................................ 13
Gráfico 9. Rango de velocidades de ondas P para perfiles de Refracción Sísmica .......................................... 13
Gráfico 10. Perfil de refracción sísmica LRS-01 ................................................................................................ 14
Gráfico 13. Perfil unidimensional y resultados MASW-01 ............................................................................... 17
Gráfico 14. Perfil unidimensional y resultados de MAM-01 / MASW-01......................................................... 19
Gráfico 15. Sismograma LRS – 01 .................................................................................................................... 22
Gráfico 18. Sismograma de MASW - 01 .......................................................................................................... 23
Gráfico 19. Sismograma de MAM – 01............................................................................................................ 24
Gráfico 20. Dromocrona LRS – 01 .................................................................................................................... 24
LISTA DE FOTOS
Foto 1. Línea de Refracción Sismica LRS-01 ..................................................................................................... 29
Foto 4. Sondeo MASW-01 ................................................................................................................................ 30
Foto 5. Sondeo MAM-01 .................................................................................................................................. 31

Página 4 de 31
1 GENERALIDADES
1.1 Introducción
La Compañía Aurífera Retamas S.A., ha encargado a Geotecnia e Hidráulica Civil

S.A.C. (GEOHIDRAC SAC), la ejecución del servicio “Ingeniería de detalle del sistema
de tratamiento de aguas residuales (STARI), reubicación, ampliación y optimización de
procesos” y como parte del estudio está considerada la investigación geofísica
mediante métodos sísmicos, que permitirán determinar el comportamiento dinámico del
subsuelo y su clasificación del tipo de suelo según Building Code IBC-2012 y la norma
técnica peruana E-030, mediante la prospección de 03 líneas de Refracción Sísmica,
01 Sondeo MASW (Análisis Multicanal de Ondas Superficiales) y 01 MAM (Análisis de
Microtrepidaciones en Arreglos Multicanales) en la zona STARI de almacenamiento de
relaves San Andrés – U.E.A. RETAMAS.
1.2 Ubicación del Área de Estudio
El área de Estudio Geofísico se encuentra localizada en la región La Libertad, provincia

de Pataz, distrito de Parcoy, a una altitud que varía entre los 3827 y 4017 msnm, está
limitada entre las siguientes coordenadas UTM WGS-84 Zona 18L, Norte: 9108257 -
9109292 y Este: 9108257 - 9109292, Ver Plano 1.0 y 2.0.
1.3 Objetivos
1.3.1 Objetivo general
Realizar el estudio geofísico mediante los métodos de Refracción Sísmica, MASW

y MAM, que permitirá determinar el comportamiento dinámico del subsuelo y su
clasificación del tipo de suelo según Building Code IBC-2012 y la norma técnica
peruana E-030.
1.3.2 Objetivos específicos
a. Determinar las secciones Geosísmicas refractivas 2D.

b. Determinar el perfil unidimensional de ondas de corte (Vs) mediante MASW
y MAM.
c. Clasificar el tipo de suelo según la norma E-030 y IBC.
d. Determinar los parámetros de deformación elásticos dinámicos del subsuelo
superficial.
2 MÉTODOS GEOFÍSICOS APLICADOS AL ESTUDIO
Para el estudio de subsuelo se aplicaron los métodos geofísicos de Refracción Sísmica,

MASW y MAM, con la finalidad de obtener parámetros de velocidad de ondas P y S,

Página 5 de 31
los que permiten determinar sus propiedades dinámicas y definir las características de
la estratigrafía de las zonas estudiadas.
2.1 Prospección Sísmica por Refracción
Este método geofísico se basa en la medición del tiempo de llegada de las ondas
sísmicas refractadas por las interfaces entre estratificaciones del terreno caracterizadas
por diferentes velocidades de propagación. La fuente de energía está representada por
un impacto en la superficie. La energía se irradia desde el “punto de explosión” - tanto
viajando directamente en el estrato más superficial (llegadas directas) como viajando
en profundidad y lateralmente por las capas a una velocidad más elevada (llegadas
refractadas) - para regresar a la superficie, en donde se mide a través del tendido de
geófonos (frecuencia 10 Hz). Al energizar en posiciones diferentes sobre la superficie
se puede obtener información sobre la geometría del estrato refractor profundo, en
muchos casos coincidente con el sustrato rocoso. Definición dada por Prodotti e
Apparecchiature Scienze e Industria (P.A.S.I.).
Los registros sísmicos o sismogramas obtenidos mediante una matriz lineal de

sensores o geófonos (Ver Gráfico 1) son almacenadas en una computadora portátil,
para luego ser procesados utilizando el software Pickwin & Plotrefa, la primera etapa
consiste en la determinación precisa de los tiempos de la primera llegada de la señal
sísmica para cada registro de disparo, luego se generan gráficas de tiempo – distancia
que permiten construir las Dromocronas y sobre ellas obtener las capas de velocidades
sísmicas, finalmente se obtienen las secciones Geosísmicas o sección de modelo de
velocidad del subsuelo basada en una secuencia de capas con velocidades medidas
que corresponden a propiedades físicas tales como niveles de compacidad.
Gráfico 1. Esquema de adquisición de registros sísmicos por refracción (Fuente: IGC, 2011)
A continuación, se presenta la Tabla 1 con rango de velocidades para ondas

compresionales o longitudinales Vp en suelos y rocas según la norma ASTM-D5777:

Página 6 de 31
Tabla 1. Valores promedios de ondas compresionales Vp (Fuente: Norma ASTM-D5777)
Velocidad de ondas P (Vp)

Descripción
Pie/s m/s
Suelo intemperizado 800 - 2000 240 - 610
Grava o arena seca 1500 - 3000 460 - 915
Arena saturada 4000 - 6000 1220 - 1830
Arcilla saturada 3000 - 9000 910 - 2750
Agua 4700 - 5500 1430 - 1665
Agua de mar 4800 - 5000 1460 - 1525
Arenisca 6000 - 13000 1830 - 3960
Esquisto, arcilla esquistosa 9000 - 14000 2750 - 4270
Tiza 6000 - 13000 1830 - 3960
Caliza 7000 - 20000 2134 - 6100
Granito 15000 - 19000 4575 - 5800
Roca metamórfica 10000 - 23000 3050 - 7000
2.2 Sondeo por Análisis Multicanal de Ondas Superficiales (MASW)
El método MASW es el acrónimo de Multi-channel Analysis of Surface Waves (Análisis

Multicanal de Ondas de Superficie) Con ello se señala que el fenómeno que se analiza
con esa técnica es la propagación de las ondas de superficie, o más concretamente,
se analiza en detalle la dispersión de las ondas de superficie. Como la dispersión de
las ondas de superficie depende de las variaciones verticales del subsuelo, de la
determinación de las curvas de dispersión se pueden obtener las características del
medio (velocidad de las ondas de corte y espesor de las capas). Puesto que
normalmente la velocidad de las ondas sísmicas aumenta con la profundidad, las
frecuencias más bajas de las ondas de superficie viajarán a una velocidad mayor con
respecto a las frecuencias más altas. Normalmente las MASW se realizan a través de
análisis de las ondas de Rayleigh y se registran mediante geófonos de componente
vertical, (P.A.S.I.).
La metodología de la técnica de MASW consiste en generar ondas superficiales con el
impacto de una maza hacia la placa (Ver Gráfico 2), las que son recibidas por los
geófonos de 4.5 Hz y estas son trasmitidas al sismógrafo PASI para que los registros
sísmicos sean guardados en una computadora portátil y procesados hasta la creación
de modelos unidimensionales de ondas de corte.
La interpretación consiste en obtener una curva de dispersión. Luego, el perfil de
velocidad de onda de corte (Vs) se calcula utilizando un proceso iterativo que requiere
la inversión no lineal de los datos de la curva de dispersión. El método MASW estima
que, a partir de la curva de dispersión, el perfil de velocidad de onda de corte (Vs) del

Página 7 de 31
terreno es construido mediante una simple transformación. Esta transformación estima

que la longitud de onda (ʎ) se calcula a partir de la frecuencia (f) y la velocidad de fase
(c). Se grafica el esquema Velocidad de Onda de Corte (m/s) vs Profundidad (m). Es
importante remarcar que la forma de la curva de dispersión está fuertemente
relacionada a la variación de la rigidez con la profundidad. Por lo tanto, el método
MASW tiene la capacidad de identificar estratos más blandos entre estratos rígidos.
Gráfico 2. Esquema de adquisición de registros sísmicos por sondeo MASW
2.3 Sondeo por Refracción de Microtremores en Arreglo Multicanal (MAM)
El ensayo MAM o Refracción de Microtremores (ReMi) en Arreglos Multicanal es un

método pasivo de exploración geofísica basado en el análisis de las vibraciones
ambientales, es decir utiliza como fuente el ruido ambiental, en arreglos
predeterminados y mediante el análisis de dispersión de éstas, determina el perfil de
velocidades de ondas S.
La combinación de los métodos MASW y MAM, permiten obtener perfiles de

velocidades de ondas S (Vs) hasta profundidades de 100 m aproximadamente.
3 METODOLOGÍA DE ESTUDIO
3.1 Trabajos de campo
En esta fase de estudio, el profesional técnico de geofísica realiza la adquisición de

datos mediante el sismógrafo GEA24 PASI, replantea la ubicación de las líneas
sísmicas de prospección con el soporte del personal de topografía según el programa
de trabajo y condiciones de cada método sísmico.
La prospección sísmica se ejecutó el día 23 de marzo del 2022 en la zona “Stari”, con
el soporte de 01 personal capacidato en los ensayos y 03 ayudantes, instrumentos
geofísicos y accesorios varios. En la zona de estudio se ejecutaron 03 líneas de
refracción sísmica (RS) de un total de 360 metros lineales, 01 MASW y 01 MAM.
En la zona de prospección sísmica, se procedió a tender la wincha métrica sobre la

línea replanteada en superficie terrestre, para luego tender los cables y distribuir los 24

Página 8 de 31
geófonos a lo largo de la línea a intervalos de 5 m, 2.5 m para RS y MASW

respectivamente, se obteniene longitudes de 120 m de refracción sísmica y se define
el inicio - final del perfil sísmico. Los geófonos se instalaron en el terreno de forma
vertical y en contacto fijo para garantizar la calidad de datos.
Luego, se inicia el sismográfo para la configuración de las variables y otros parámetros

que permiten adecuadamente la adquisición de datos para refracción sísmica, MASW
y MAM. Finalmente, la fase de mediciones de registros sísmicos se obtiene mediante
fuentes activas (Shots - golpes de impacto al plato) y pasivas (Ruido ambiental).
3.1.1 Ubicación de prospecciones sísmicas
Las ubicaciones geográficas de las investigaciones geofísicas por Refracción Sísmica,

MASW y MAM, que se presentan en las siguientes tablas:
Tabla 2. Datos de ubicación de los perfiles de refracción sísmica
TIPO DE COORDENADAS INICIO COORDENADAS FINAL LONGITUD
CÓDIGO
INVESTIGACIÓN ESTE NORTE ESTE NORTE (m)
LÍNEAS DE LRS-01 232872.8350 9108850.7910 232872.3315 9108970.7900 120

REFRACCIÓN LRS-02 232718.7350 9108832.9500 232838.3310 9108823.1114 120
SÍSMICA
LRS-03 233808.6140 9108769.5690 233853.0722 9108881.0296 120
Tabla 3. Ubicación de sondeos MASW y MAM
TIPO DE COORDENADAS
CÓDIGO
INVESTIGACIÓN ESTE NORTE
SONDEO MASW MASW-01 233830.843 9108825.299
SONDEO MAM MAM-01 233830.843 9108825.299
3.1.2 Recursos Humanos
El estudio ha sido desarrollado con el equipo profesional siguiente:

➢ 01 Ingeniero Geotécnico, especialista en prospecciones sísmicas e interpretación
– con el soporte de un Ingeniero geólogo.
➢ 01 Bach. Geólogo – Geotecnia, operador de equipo geofísico y a cargo del
procesamiento de los datos sísmicos obtenidos en campo.
➢ 03 ayudantes de campo, para instalación de geófonos, tendido de carretes de
cables y traslados a las estaciones de prospección.
3.1.3 Equipo geofísico
Para el desarrollo de las actividades de prospección sísmica en campo se ha utilizado

el siguiente Instrumental:
➢ Sismógrafo GEA24 P.A.S.I. de 24 canales (Ver Gráfico N°01).

Página 9 de 31
➢ 24 geófonos verticales de 4.5 Hz y 10 Hz.

➢ Un Martillo de 20 libras – maza de impacto.
➢ 02 cables sísmicos de espaciamiento 5m.
➢ Cable alargador Trigger.
➢ 02 platos de impacto de alta y baja frecuencia.
➢ 01 GPS.
➢ 01 cámara fotográfica.
➢ 01 laptop y 02 PC de escritorio
➢ Equipos de comunicación.
El equipo GEA24 es un sismógrafo compacto de 24 canales con tarjeta de adquisición

de 24 bits e interfaz USB, se basa en la medición del tiempo de llegada de las ondas
sísmicas de compresión y cizallamiento en la superficie terrestre, generadas mediante
las técnicas de Sísmica Pasiva que registra la vibración ambiental en sitio de estudio y
sísmica Activa que registran señales generadas artificialmente. La refracción sísmica
es ideal para la determinación de las condiciones de meteorización, fracturación,
alteración y competencia de la roca, como también para detección de fallas geológicas.
Gráfico 3. Instrumental de equipo Sísmica – Sismógrafo GEA24 PASI de 24 canales
3.2 Trabajos de Gabinete
3.2.1 Procesamiento Refracción Sísmica
La data obtenida del campo mediante la refracción sísmica es procesada mediante los
programas informáticos del software SeisImager/2D, que nos permite identificar los
primeros arribos de ondas P registradas con los geófonos y amplificadas por un
sismográfo que muestra como resultado a un sismograma (Ver Gráfico 4), la misma
que nos permite generar las Dromocronas (Ver Gráfico 5). El otro programa
complementario se llama Plotrefa, que permite trazar velocidades y definir las capas
necesarias sobre la Dromocrona, además permite generar el modelo inicial para ser

Página 10 de 31
aplicado el método de inversión tomográfica, finalmente visualizar las velocidades de

las ondas sísmicas primarias, que se representan en secciones Geosísmicas con
escala de colores en rangos de velocidades de ondas P (Ver Gráfico 6). Las secciones
o perfiles geosísmicas se adjunta al anexo correspondiente.
Gráfico 4. Sismograma de la línea de refracción sísmica LRS-03
Gráfico 5. Dromocronas de la línea de refracción sísmica LRS-03

Página 11 de 31
Gráfico 6. Perfil Geosísmico de la línea de refracción sísmica LRS-03
3.2.2 Procesamiento MASW y MAM
La data obtenida en campo de los sondeos MASW y MAM se procesaron con el

programa Seisimager/SW, el procesamiento para ambos métodos es muy similar, varía
en los parámetros de entrada y profundidad de investigación. Para ambos se obtiene
el perfil unidimensional de velocidades de ondas de corte (Vs). El método MASW
permite obtener perfiles de ondas S hasta profundidades en promedio de 30.0 m y el
MAM hasta profundidades de hasta 100m en buenas condiciones de topografía y fuente
sísmica.
En estos métodos, la interpretación de los registros consiste en obtener curva de

dispersión, tal como se muestra en la Gráfico 7 de la velocidad de fase (c) con la
frecuencia (f). Luego, el perfil de velocidad de ondas de corte (Vs) se calcula utilizando
un proceso iterativo que requiere la inversión no lineal de los datos de la curva de
dispersión. El método MASW estima que, a partir de la curva de dispersión, el perfil de
velocidad de onda de corte (Vs) del terreno es construido mediante una simple
transformación, que estima que la longitud de onda (λ) se calcula a partir de la
frecuencia (f) y la velocidad de fase (c), sustentado en la Ecuación 1. A continuación,
la profundidad (D) se define como 1/3 del valor de la longitud de onda, y la velocidad
de onda de corte (Vs) a dicha profundidad es b veces la velocidad de fase medida c,
donde b es un coeficiente que cambia en función de la frecuencia y se basa en un
semiespacio homogéneo. En consecuencia, de acuerdo a Hayashi (2008), se presenta
la Gráfico 8 que representa la relación entre la Velocidad de Onda de Corte (m/s) y
Profundidad (m) que representa a perfil unidimensional del MASW y MAM.
λ = c/f (Ecuación 1)
D = λ/3 (Ecuación 2)

Página 12 de 31
Vs = b*c (donde b varía de 1.05 a 1.11) (Ecuación 3)
Donde:
λ : Longitud de onda
c : Velocidad de fase
f : Frecuencia
D : Profundidad
Vs : Velocidad de la onda S
Es importante resaltar que la forma que presenta la curva de dispersión está

fuertemente relacionada a la variación de la rigidez con la profundidad. Por lo tanto, el
método MASW tiene la capacidad de identificar estratos más rígidos que yacen sobre
estratos blandos.
Gráfico 7. Curva de dispersión de MASW-01

Página 13 de 31
Gráfico 8. Perfil Unidimensional de MASW-01
4 INTERPRETACIÓN DE RESULTADOS
4.1 Interpretación de Perfiles Geosísmicas
Ver Planos 2.1, 2.2 y 2.3
La interpretación de los sismogramas de la refracción sísmica ha diferenciado la gama

de velocidades que muestra el Gráfico 9, donde cada color representa a un estrato
Geosísmico de velocidades de ondas P (Vp) en m/s, por consiguiente, cada perfil
sísmico tendrá su propia escala de velocidades agrupados de dos a tres estratos que
serán interpretados.
Gráfico 9. Rango de velocidades de ondas P para perfiles de Refracción Sísmica
Vp (m/s)

Página 14 de 31
A continuación, se describe tomando en cuenta la información geológica, cada una de los

03 perfiles Geosísmicas obtenidas:
a. Perfil sísmico LRS – 01

La línea del perfil se encuentra ubicado a pie del talud y aguas abajo de
represamiento de los relaves – Stari, sobre una cobertura superficialmente
conformado de gravas compactas. Tiene una longitud de 120 m lineales y 30 metros
de profundidad de investigación aproximada (Ver Plano 2.1), definido en tres estratos
geosísmicos como se muestra en el Gráfico 10 y se describe la interpretación sísmica
correlacionada con la geología local en la Tabla 4 en función al rango de las
velocidades Vp alcanzadas en cada estrato u horizonte sísmico.
Gráfico 10. Perfil de refracción sísmica LRS-01
Tabla 4. Interpretación de la sección sísmica LRS-01

Vp Espesor Litología Geosísmica
Estrato
(m/s) (m)
Suelo de cobertura gravosa con matriz fina muy
1er 400 a 1632 2a5 compacta y a medida que aumentan las velocidades
Vp representa a roca fuertemente intemperizada de
compacidad media.
1632 a Estrato conformado de material arenoso cementado
2do 6 a 20
3048 o roca alterada húmeda a roca dura.
Roca ígnea ligeramente fracturada a roca sana
débilmente intemperizada. En la parte izquierda del
3er >3048 ∞ perfil se observa una anomalía que buza con una
pendiente hacia la parte central de la sección.
b. Perfil sísmico LRS – 02

La línea del perfil se encuentra ubicado perpendicularmente al pie de talud y aguas
abajo de represamiento de los relaves – Stari, sobre una cobertura superficialmente
conformado de gravas. Tiene una longitud de 120 m lineales y 23 metros de
profundidad de investigación aproximada (Ver Plano 2.2), definido en tres estratos

Página 15 de 31
geosísmicos como se muestra en el Gráfico 11 y se describe la interpretación sísmica

correlacionada con la geología local en la Tabla 5, en función al rango de las
velocidades Vp alcanzadas en cada estrato u horizonte sísmico.

Estrato
(m/s) (m)
Superficialmente conformado de grava anenosa
compacta y a medida que aumenta las
1er 500 a 882 5 a 10 velocidades de onda P representa a rocas
fuertemente alteradas y húmedas de compa-
cidad media.
Material arenoso compacto o roca alterada a dura
2do 882 a 1305 4 a 10 con humedad en la parte intermedia y de
compacidad media.
Suelo arenoso cementado o roca alterada a dura
3er >1305 ∞ con poca humeda y de espesor indefinido.
c. Perfil sísmico LRS – 03

La línea del perfil se encuentra ubicado aguas arriba del represamiento de los relaves
– Stari y a pie de ladera, sobre una cobertura de suelo residual conformado de gravas
y arenas limosas. Tiene una longitud de 120 m lineales y 20 metros de profundidad
de investigación aproximada (Ver Plano 2.3), definido en tres estratos geosísmicos
como se muestra en el Gráfico 12 y se describe la interpretación sísmica
correlacionada con la geología local en la Tabla 6 en función al rango de las
velocidades Vp alcanzadas en cada estrato u horizonte sísmico. En la parte
intermedia de esta línea sísmica se realizó el sondeo MASW-01 y MAM-01, la que se
correlaciona muy bien con la refracción sísmica en cuanto a la compacidad de los
estatros definidos, lograndose determinar el basamento rocoso a menos de 10m de
profundidad aproximadamente.

Página 16 de 31

Estrato
(m/s) (m)
Las velocidades de onda P corresponden a
1er 400 a 1470 1a4 suelos residuales con grava arenosa compacta
a roca fuertemente alterada de compacidad
media a dura.
Estrato de roca moderadamente meteorizada
2do 1470 a 3022 5a8 con humedad en la parte intermedia del perfil y
de compacidad alta.
Roca ígnea ligeremante fracturada a sana con
3er >3022 ∞ espesor indefinido.
4.2 Interpretación MASW - MAM

Ver Anexo II y III
Para la interpretación de los ensayos MASW se ha considerado las normas técnicas
E.030 de Diseño Sismorresistente del Reglamento Nacional de Edificaciones y el IBC-
2006 de clasificación sísmica de suelos en base a la velocidad de propagación de
ondas de corte en los treinta metros superficiales (Vs30), como se muestran en la Tabla
7 y Tabla 8, para identificar los estratos geosísmicos.
Tabla 7. Clasificación de suelos en base a la Norma Técnica Peruana E.030
CLASIFICACIÓN SÍSMICA DE SUELOS

SEGÚN NORMA (E. 030)
TIPO Vs 30(m/s) Descripción

S0 >1500m/s Roca Dura
S1 500 - 1500 Roca o suelos muy rígidos
S2 180 - 500 suelos intermedios
S3 < 180 suelo blando

Página 17 de 31
Suelos especiales (licuables, colapsables, arcillas muy plásticas, suelos

S4
orgánicos)
Tabla 8. Clasificación de suelos en base a IBC-2006
CLASIFICACIÓN SÍSMICA DE SUELOS

(IBC-2006)
TIPO Vs 30(m/s) Descripción

A >1500m/s Roca Dura
B 760 - 1500 Roca
C 360 - 760 Roca Blanda y/o suelo muy denso
D 180 - 360 Suelo rígido
E < 180 Suelo blando
Suelos especiales (licuables, colapsables, arcillas muy plásticas, suelos
F
orgánicos)
a. Sondaje MASW-01
Gráfico 13. Perfil unidimensional y resultados MASW-01
En el Gráfico 13 se muestran los resultados del MASW-01 y se interpreta de la siguiente

manera:
❖ La interpretación de este ensayo generó un sondaje de velocidades de ondas
de corte S, con resultados confiables hasta una profundidad de 30 m en el punto
central de la línea tendid de LRS-03, el cual muestra la presencia de un solo
estrato sísmico según E.030.

Página 18 de 31
❖ El estrato presenta valores de velocidad de propagación de ondas S (Vs) que

varía entre 1500 m/s a 2193 m/s, hasta una profundidad de 30 m,
estratigráficamente está conformado por suelos cementados o rocas duras de
alta compacidad a medida que se incrementa en profundidad.
❖ El valor promedio de la velocidad de las ondas de cizalla en los primeros 30

metros (Vs30) de terreno es 1689.6 m/s, por lo tanto, según la norma IBC-2006
se clasifica como tipo de suelo A y según la norma técnica peruana E.030 es
tipo de suelo S0 que clasifica como roca dura.
b. Sondaje MAM-01
La combinación de los métodos MASW y MAM, permiten obtener perfiles de ondas S
hasta profundidades promedio de 50 a 100 m, el ensayo MAM-01 como complemento
del sondaje MASW-01, permitió profundizar la investigación confiable hasta los 50m y
permite definir un solo estrato según E.030 e IBC.
El estrato presenta valores de velocidad de propagación de ondas Vs entre 1400 m/s y

3000 m/s, hasta una profundidad de 50 m, estratigráficamente está conformado por
suelos cementados a roca dura según las normas IBC y E.030. Los primeros 12m las
velocidades disminuen desde la superficie hasta los 1300 m/s, luego a medida que se
profundiza a 50m, incrementa su rigidez con velocidades mayores a 3000 m/s que
representan a rocas ígneas.
El resultado de este sondaje combinado MAM-01 -MASW-01 se muestra en el Gráfico

14.

Página 19 de 31
Gráfico 14. Perfil unidimensional y resultados de MAM-01 / MASW-01
PERFIL UNIDIMENSIONAL CUADRO DE RESULTADOS

TIPO
VELOCIDAD (m/s) Vsi h(m) hi(m)
DE SUELO
0 1000 2000 3000 1453.7 0.0 0.9
0
1458.0 0.9 0.9
1459.6 1.8 1.0
1456.6 2.8 1.0

5
1447.5 3.8 1.1
1436.5 4.9 1.2

S0 (E-030),
1423.0 6.1 1.2
10
A (IBC-2012):
Suelos 1410.4 7.3 1.3
cementados a 1388.1 8.6 1.4
roca dura con
incremento de 1341.8 10.0 1.4
15
rigidez en 1357.0 11.4 1.5
PROFUNDIDAD (m)
profundidad
1379.0 12.9 1.5
1429.0 14.4 1.6

20
1489.2 16.0 1.7
1521.1 17.7 1.7

S0
1567.6 19.4 1.8
25 1602.3 21.2 1.8
1615.9 23.0 1.9
1633.4 24.9 2.0
Límite 1658.2 26.9 2.0

30
MASW-01 1699.2 28.9 2.1
1743.8 31.0 2.2
1768.6 33.2 2.2

35
1823.5 35.4 2.3
1893.0 37.7 2.3
1977.9 40.0 2.4

40
2112.5 42.4 2.5
2308.7 44.9 2.5

S0 (E-030),
2606.0 47.4 2.6
45 A (IBC-2012):
Roca dura a roca sana 3046.3 50.0
h: Profundidad
hi: Espesor
50
Promedio

Página 20 de 31
5 CONCLUSIONES
El estudio geofísico se ha logrado ejecutar satisfactoriamente para el servicio

“Ingeniería de detalle del sistema de tratamiento de aguas residuales (stari),
reubicación, ampliación y optimización de procesos”, mediante los métodos de
Refracción Sísmica, MASW y MAM en la zona STARI de almacenamiento de relaves
San Andrés – U.E.A. RETAMAS. A continuación, las conclusiones por cada método
aplicado.
5.1 Prospección Sísmica por refracción
Se ha efectuado 03 líneas de Refracción sísmica, que suman un total de 360 metros

lineales, que se ubican y muestran los perfiles sísmicos en los Planos 2.1, 2.2 y 2.3. El
espaciamiento entre geófonos fue de 5 metros, llegando a obtenerse líneas de tendidos
de cables a 120 metros de longitud y alcanzando a una profundidad investigación mayor
a 25 metros. Se ha correlacionado las velocidades de ondas P obtenidas con la
información geológica existente, la cual ha permitido agrupar las velocidades en tres
estratos Geosísmicos para cada perfil, como se describe cada una de ellas en la Tabla
9.
Tabla 9. Resumen de la interpretación de los perfiles de refracción sísmica

Línea
Estrato Vp (m/s) Espesor Litología Sísmica
Sísmica
Suelo de cobertura gravosa con matriz fina muy
400 a compacta y a medida que aumentan las velocidades
1 2a5
1632 Vp representa a rocas fuertemente intemperizadas
de compacidad media.
1632 a Estrato conformado de material arenoso cementado
LRS-01 2 6 a 20
3048 o roca alterada húmeda a roca dura.
Roca ígnea ligeramente fracturada a roca sana
débilmente intemperizada. En la parte izquierda del
3 >3048 ∞
perfil se observa una anomalía que buza con una
pendiente hacia la parte central de la sección.
Superficialmente conformado de grava anenosa
compacta y a medida que aumenta las velocidades
1 500 a 882 5 a 10
de onda P representa a rocas fuertemente alteradas
y húmedas de compacidad media.
LRS-02 Material arenoso compacto o roca alterada a dura
882 a
2 4 a 10 con humedad en la parte intermedia y de compacidad
1305
media.
Suelo arenoso cementado o roca alterada a dura con
3 >1305 ∞ poca humeda y de espesor indefinido.
Las velocidades de onda P corresponden a suelos

400 a
LRS-03 1 1a4 residuales con grava arenosa compacta a roca
1470
fuertemente alterada de compacidad media a dura.

Página 21 de 31
Estrato de roca moderadamente meteorizada con

1470 a
2 5a8 humedad en la parte intermedia del perfil y de
3022
compacidad alta.
Roca ígnea ligeremante fracturada a sana con
3 >3022 ∞
espesor indefinido.
5.2 Prospección Sísmica por sondeo MASW y MAM
➢ Se ha realizado el sondeo de 01 MASW y 01 MAM en la parte media del tendido

de la refracción sísmica LRS-03 con espaciamiento de 2.5 metros entre
geófonos de 4.5 Hz, las mismas que son denominadas como MASW-01 y MAM-
01, se visualiza su ubicación en el Plano 2.1 y los resultados en los Anexos II y
III.
➢ Se ha determinado el valo de Vs30 de 1689.6 m/s, por lo que la norma IBC-
2012 clasifica como tipo de suelo A y según la Norma Técnica Peruana E.030
es tipo de suelo S0, ambos señalan como roca dura.
➢ Se ha determinado las velocidades de las ondas sísmicas Vp y Vs mediante los
métodos de refracción sísmica (LRS-03) y el sondeo MASW (MASW-01)
respectivamente, para calcular los parámetros de deformación elásticos
dinámicos del suelo a diferentes profundidades, ver en la Tabla 10 y Tabla 11.
Tabla 10. Resumen de Parámetros dinámicos de MASW-01 y LRS-03

Prof. Vs Vp r Gmax n Emax 10%Emax
Suelo Vp /Vs
(m) (m/s) (m/s) (Kg/m3) (Mpa) (Poisson) Mpa Mpa
Suelos intermedios 0 - 30 1300.0 2123.1 1.63 2174.29 3674.55 0.20 8819.73 881.97
Tabla 11. Parámetros de deformación elásticos dinámicos de MASW-01 y LRS-03

Prof. Espesor Vs Vp
Vp /Vs
r Gmax n Emax 10%Emax
(m) (m) (m/s) (m/s) (Kg/m 3) (Mpa) (Poisson) Mpa Mpa
0.0 1.1 300.00 500 1.67 1514.66 136.32 0.22 332.28 33.23
1.1 1.2 400.00 791 1.98 1698.70 271.79 0.33 721.99 72.20
2.3 1.4 732.19 1082 1.48 1837.09 984.87 0.08 2122.63 212.26
3.7 1.6 841.80 1276 1.52 1914.41 1356.61 0.11 3024.39 302.44
5.3 1.7 889.94 1470 1.65 1983.36 1570.82 0.21 3803.64 380.36
7.0 1.7 939.47 1858 1.98 2102.98 1856.09 0.33 4930.74 493.07
8.9 1.9 1551.22 2246 1.45 2205.09 5306.06 0.04 11078.62 1107.86
11.0 2.1 1533.77 2246 1.46 2205.09 5187.35 0.06 11029.12 1102.91
13.2 2.2 1538.17 2246 1.46 2205.09 5217.19 0.06 11043.17 1104.32
15.6 2.4 1675.15 2440 1.46 2251.23 6317.23 0.05 13319.60 1331.96
18.1 2.6 1817.10 2634 1.45 2294.71 7576.80 0.05 15850.07 1585.01
20.9 2.7 1905.34 2828 1.48 2335.84 8479.82 0.08 18390.59 1839.06
23.7 2.9 1995.41 3022 1.51 2374.91 9456.13 0.11 21058.59 2105.86
26.8 3.0 2102.92 3410 1.62 2447.72 10824.48 0.19 25830.38 2583.04
30.0 3.2 2193.12 3798 1.73 2514.56 12094.45 0.25 30233.30 3023.33
ρ: Densidad natural estimada, G: Módulo de rigidez; E: Módulo de Young
6 BIBLIOGRAFÍA
➢ A. Alvare, 2003. Geofísica Aplicada en los Proyectos Básicos de Ingeniería Civil.
ISSN 0188-7297.
➢ Introducción a la Geofísica Benjamín F. Howell 1962.
➢ Estratigrafía y Sedimentación. W.C. Krumbein 1969.

Página 22 de 31
7 ANEXOS
7.1 ANEXO I: REGISTROS DE SISMOGRAMAS y DROMOCRÓNICAS
Gráfico 15. Sismograma LRS – 01

Página 23 de 31
Gráfico 18. Sismograma de MASW - 01

Página 24 de 31
Gráfico 19. Sismograma de MAM – 01
Gráfico 20. Dromocrona LRS – 01

Página 25 de 31

Página 26 de 31
7.2 ANEXO II: RESULTADOS MASW-01
CURVA DE DISPERSIÓN PERFIL UNIDIMENSIONAL CUADRO DE RESULTADOS

TIPO
VELOCIDAD DE FASE (m/s) VELOCIDAD (m/s) Vsi h(m) hi(m)
0 1000 2000 3000 4000 5000 DE SUELO
0 400 800 1200 1600 2000 2400
0 1531.4 0.0 1.1
0
1530.8 1.1 1.2
10 1532.2 2.3 1.4
5 1541.8 3.7 1.6
20
1489.9 5.3 1.7
PROFUNDIDAD (m)
30 1539.5 7.0 1.9
10 S0(E-030) 1551.2 8.9 2.1
S0
FRECUENCIA (Hz)
40 1533.8 11.0 2.2

A(IBC-2012)
Suelos cementados a roca 1538.2 13.2 2.4
50 15 1675.1 15.6 2.6
dura con incremento de
rigidez en profundidad 1817.1 18.1 2.7
60
1905.3 20.9 2.9
20 1995.4 23.7 3.0
70
2102.9 26.8 3.2
80 2193.1 30.0
25
Vs30: 1689.6 m/s
90
h: Profundidad
30
hi: Espesor
100
Promedio
CLASIFICACIÓN IBC-2006 CLASIFICACIÓN E.030 TIPO SÍMBOLO TIPO DE SUELO E.030

Vs 30 1689.6 Vs 30 1689.6 S0 Roca Dura
TIPO DE SUELO A TIPO DE SUELO S0

DE PROCESOS"
Página 27 de 31
PÁRAMETROS ELÁSTICOS DE MASW-01 Y LRS-03
Prof. Vs Vp r Gmax n Emax 10%Emax

Suelo Vp /Vs
(m) (m/s) (m/s) (Kg/m3) (Mpa) (Poisson) Mpa Mpa
Suelos intermedios 0 - 30 1300.0 2123.1 1.63 2174.29 3674.55 0.20 8819.73 881.97
Prof. Espesor Vs Vp
Vp /Vs
r Gmax n Emax 10%Emax
3
(m) (m) (m/s) (m/s) (Kg/m ) (Mpa) (Poisson) Mpa Mpa
0.0 1.1 300.00 500 1.67 1514.66 136.32 0.22 332.28 33.23
1.1 1.2 400.00 791 1.98 1698.70 271.79 0.33 721.99 72.20
2.3 1.4 732.19 1082 1.48 1837.09 984.87 0.08 2122.63 212.26
3.7 1.6 841.80 1276 1.52 1914.41 1356.61 0.11 3024.39 302.44
5.3 1.7 889.94 1470 1.65 1983.36 1570.82 0.21 3803.64 380.36
7.0 1.7 939.47 1858 1.98 2102.98 1856.09 0.33 4930.74 493.07
8.9 1.9 1551.22 2246 1.45 2205.09 5306.06 0.04 11078.62 1107.86
11.0 2.1 1533.77 2246 1.46 2205.09 5187.35 0.06 11029.12 1102.91
13.2 2.2 1538.17 2246 1.46 2205.09 5217.19 0.06 11043.17 1104.32
15.6 2.4 1675.15 2440 1.46 2251.23 6317.23 0.05 13319.60 1331.96
18.1 2.6 1817.10 2634 1.45 2294.71 7576.80 0.05 15850.07 1585.01
20.9 2.7 1905.34 2828 1.48 2335.84 8479.82 0.08 18390.59 1839.06
23.7 2.9 1995.41 3022 1.51 2374.91 9456.13 0.11 21058.59 2105.86
26.8 3.0 2102.92 3410 1.62 2447.72 10824.48 0.19 25830.38 2583.04
30.0 3.2 2193.12 3798 1.73 2514.56 12094.45 0.25 30233.30 3023.33
ρ: Densidad natural estimada, G: Módulo de rigidez; E: Módulo de Young
INGENIERIA DE DETALLE PARA LA IMPLEMENTACION DE LA PLANTA

DE TRATAMIENTO DE AGUAS RESIDUALES-INDUSTRIALES STARI –
INFORME GEOFÍSICO
DE PROCESOS"
Página 28 de 31
7.3 ANEXO III: RESULTADOS MAM-01
PERFIL UNIDIMENSIONAL CUADRO DE RESULTADOS

TIPO
Vsi h(m) hi(m)
VELOCIDAD (m/s) DE SUELO
0 1000 2000 3000 1453.7 0.0 0.9
0
1458.0 0.9 0.9
1459.6 1.8 1.0
1456.6 2.8 1.0

5
1447.5 3.8 1.1
1436.5 4.9 1.2
1423.0 6.1 1.2

10
1410.4 7.3 1.3
1388.1 8.6 1.4
1341.8 10.0 1.4

15 S0 (E-030), 1357.0 11.4 1.5
PROFUNDIDAD (m)
A (IBC-2012):
1379.0 12.9 1.5
Suelos
cementados a 1429.0 14.4 1.6
20 roca dura con
1489.2 16.0 1.7
incremento de
rigidez en 1521.1 17.7 1.7
profundidad S0
1567.6 19.4 1.8
25 1602.3 21.2 1.8
1615.9 23.0 1.9
1633.4 24.9 2.0
Límite 1658.2 26.9 2.0

30
MASW-01 1699.2 28.9 2.1
1743.8 31.0 2.2
1768.6 33.2 2.2

35
1823.5 35.4 2.3
1893.0 37.7 2.3
1977.9 40.0 2.4

40
2112.5 42.4 2.5
2308.7 44.9 2.5
2606.0 47.4 2.6

45
3046.3 50.0
h: Profundidad
hi: Espesor
50
Promedio

INFORME GEOFÍSICO
DE PROCESOS"
Página 29 de 31
7.4 ANEXO IV: PANEL FOTOGRÁFICO REFRACCIÓN SÍSMICA, MASW y MAM
Foto 1. Línea de Refracción Sismica LRS-01

INFORME GEOFÍSICO
DE PROCESOS"
Página 30 de 31
Foto 4. Sondeo MASW-01

INFORME GEOFÍSICO
DE PROCESOS"
Página 31 de 31
Foto 5. Sondeo MAM-01
7.5 ANEXO V: PLANOS GEOFÍSICA

INFORME GEOFÍSICO

Estudio Geofísico

Cargado por

Información del documento

Descripción original:

Título original

Derechos de autor

Formatos disponibles

Compartir este documento

Compartir o incrustar documentos

Opciones para compartir

¿Le pareció útil este documento?

¿Este contenido es inapropiado?

Copyright:

Formatos disponibles

Estudio Geofísico

Cargado por

Copyright:

Formatos disponibles

“INGENIERÍA DE DETALLE DEL SISTEMA DE TRATAMIENTO DE AGUAS

RESIDUALES (STARI), REUBICACIÓN, AMPLIACIÓN Y OPTIMIZACIÓN

MINERA AURÍFERA RETAMAS S.A.

Alberto Rafael Díaz Ríos

REV. ELABORADO REVISADO EMITIDO PARA FECHA CHEK

INGENIERÍA DE DETALLE DEL SISTEMA DE TRATAMIENTO DE AGUAS

INGENIERÍA DE DETALLE DEL SISTEMA DE TRATAMIENTO DE AGUAS

Tabla 3. Ubicación de sondeos MASW y MAM .................................................................................................. 8

INGENIERÍA DE DETALLE DEL SISTEMA DE TRATAMIENTO DE AGUAS

La Compañía Aurífera Retamas S.A., ha encargado a Geotecnia e Hidráulica Civil

1.2 Ubicación del Área de Estudio

El área de Estudio Geofísico se encuentra localizada en la región La Libertad, provincia

1.3.1 Objetivo general

Realizar el estudio geofísico mediante los métodos de Refracción Sísmica, MASW

1.3.2 Objetivos específicos

a. Determinar las secciones Geosísmicas refractivas 2D.

2 MÉTODOS GEOFÍSICOS APLICADOS AL ESTUDIO

Para el estudio de subsuelo se aplicaron los métodos geofísicos de Refracción Sísmica,

INGENIERÍA DE DETALLE DEL SISTEMA DE TRATAMIENTO DE AGUAS

Los registros sísmicos o sismogramas obtenidos mediante una matriz lineal de

A continuación, se presenta la Tabla 1 con rango de velocidades para ondas

INGENIERÍA DE DETALLE DEL SISTEMA DE TRATAMIENTO DE AGUAS

Tabla 1. Valores promedios de ondas compresionales Vp (Fuente: Norma ASTM-D5777)

Velocidad de ondas P (Vp)

Granito 15000 - 19000 4575 - 5800

Roca metamórfica 10000 - 23000 3050 - 7000

2.2 Sondeo por Análisis Multicanal de Ondas Superficiales (MASW)

El método MASW es el acrónimo de Multi-channel Analysis of Surface Waves (Análisis

INGENIERÍA DE DETALLE DEL SISTEMA DE TRATAMIENTO DE AGUAS

terreno es construido mediante una simple transformación. Esta transformación estima

Gráfico 2. Esquema de adquisición de registros sísmicos por sondeo MASW

2.3 Sondeo por Refracción de Microtremores en Arreglo Multicanal (MAM)

El ensayo MAM o Refracción de Microtremores (ReMi) en Arreglos Multicanal es un

La combinación de los métodos MASW y MAM, permiten obtener perfiles de

3.1 Trabajos de campo

En esta fase de estudio, el profesional técnico de geofísica realiza la adquisición de

En la zona de prospección sísmica, se procedió a tender la wincha métrica sobre la

INGENIERÍA DE DETALLE DEL SISTEMA DE TRATAMIENTO DE AGUAS

geófonos a lo largo de la línea a intervalos de 5 m, 2.5 m para RS y MASW

Luego, se inicia el sismográfo para la configuración de las variables y otros parámetros

3.1.1 Ubicación de prospecciones sísmicas

Las ubicaciones geográficas de las investigaciones geofísicas por Refracción Sísmica,

LÍNEAS DE LRS-01 232872.8350 9108850.7910 232872.3315 9108970.7900 120

Tabla 3. Ubicación de sondeos MASW y MAM

3.1.2 Recursos Humanos

El estudio ha sido desarrollado con el equipo profesional siguiente:

3.1.3 Equipo geofísico

Para el desarrollo de las actividades de prospección sísmica en campo se ha utilizado

INGENIERÍA DE DETALLE DEL SISTEMA DE TRATAMIENTO DE AGUAS

➢ 24 geófonos verticales de 4.5 Hz y 10 Hz.

El equipo GEA24 es un sismógrafo compacto de 24 canales con tarjeta de adquisición

Gráfico 3. Instrumental de equipo Sísmica – Sismógrafo GEA24 PASI de 24 canales

3.2 Trabajos de Gabinete

3.2.1 Procesamiento Refracción Sísmica

INGENIERÍA DE DETALLE DEL SISTEMA DE TRATAMIENTO DE AGUAS

aplicado el método de inversión tomográfica, finalmente visualizar las velocidades de

Gráfico 4. Sismograma de la línea de refracción sísmica LRS-03

Gráfico 5. Dromocronas de la línea de refracción sísmica LRS-03

INGENIERÍA DE DETALLE DEL SISTEMA DE TRATAMIENTO DE AGUAS

Gráfico 6. Perfil Geosísmico de la línea de refracción sísmica LRS-03

3.2.2 Procesamiento MASW y MAM

La data obtenida en campo de los sondeos MASW y MAM se procesaron con el
