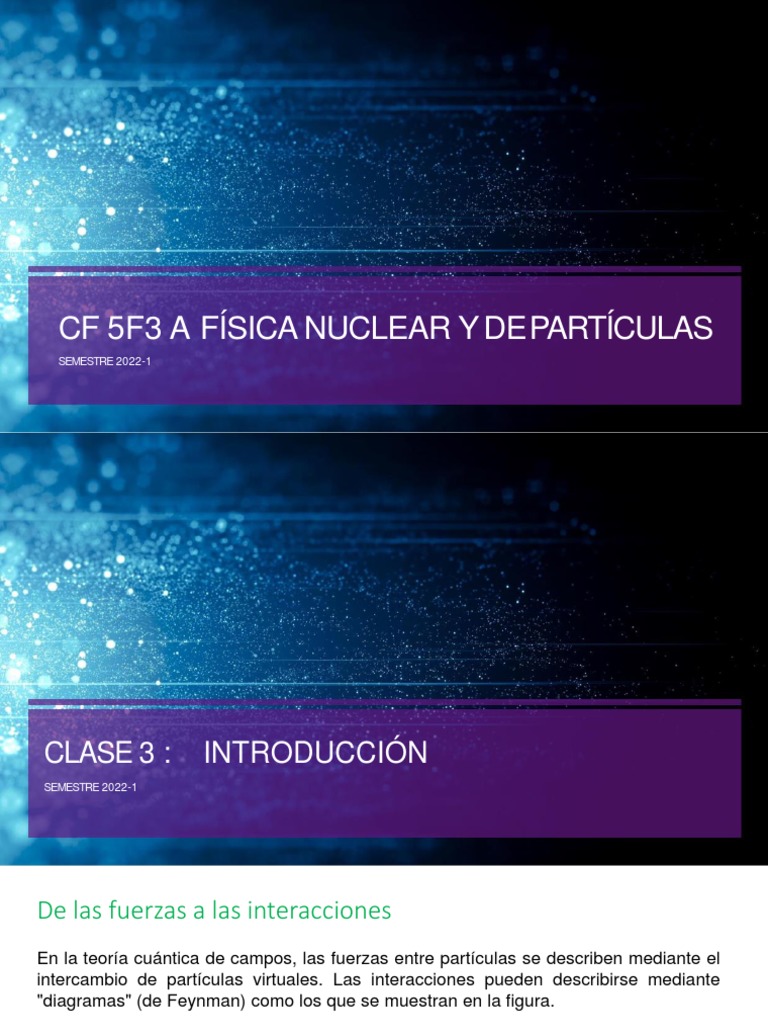

CF 5F3 A FÍSICA NUCLEAR Y DEPARTÍCULAS

SEMESTRE 2022-1
CLASE 3 : INTRODUCCIÓN
SEMESTRE 2022-1
De las fuerzas a las interacciones
En la teoría cuántica de campos, las fuerzas entre partículas se describen mediante el
intercambio de partículas virtuales. Las interacciones pueden describirse mediante
"diagramas" (de Feynman) como los que se muestran en la figura.

Cada diagrama corresponde a una amplitud de dispersión que se puede calcular de

acuerdo con las reglas de la teoría cuántica de campos. Posteriormente veremos que,
el potencial efectivo es la transformada de Fourier de la amplitud de dispersión
En electrodinámica cuántica, el intercambio de fotones sin masa conduce al potencial
de Coulomb. El intercambio de partículas masivas conduce a potenciales tipo Yukawa.
Un ejemplo es el intercambio de piones como se muestra en los dos primeros
diagramas de la figura.

En la Figura, se muestra los diagramas que contribuyen a la interacción nucleón-

nucleón debido al intercambio de un pión, un fotón y un 𝑍 0 . En estos diagramas, 𝑁 y
𝑁 ′ representan un protón o un neutrón. Los dos primeros diagramas con el intercambio
de un pión neutro o cargado generan la parte de largo alcance del potencial nucleón-
nucleón. El diagrama de intercambio de fotones genera la interacción de Coulomb
entre los protones y la interacción magnética entre los nucleones. El diagrama con
intercambio de 𝑍 es insignificante para las interacciones nucleón-nucleón, pero domina
para dispersión neutrino-neutrón ya que el neutrino no tiene interacciones fuertes.
En esta figura, algunos diagramas con intercambio de un bosón W. Los dos diagramas
de la izquierda contribuyen a la dispersión inelástica de neutrinos. El diagrama de la
derecha conduce a la desintegración de neutrones.

Principio de incertidumbre, masa del intermediario y alcance de la interacción

Δ𝐸 ∙ ∆𝑡 ≈ ℏ Δ𝐸 = 𝑚𝜋 𝑐 2 ≈ 140 MeV, ℏ = 6,6 ∙ 10−22 MeVs → Δ𝑡 ≈ 4,7 ∙ 10−24 𝑠

El alcance de la interacción fuerte 𝑐 Δ𝑡 ≈ 1,4 fm

ℏ𝑐
El alcance de la interacción débil: 𝑚𝑍 𝑐 2 = 91,188 GeV = 2,11 x 10−3 fm
𝑚𝑍 𝑐 2
Interacciones y diagramas de Feynman
Las reacciones que involucran partículas elementales y/o hadrones se anotan
convenientemente mediante "ecuaciones" en analogía con las reacciones químicas, en
las que las diferentes partículas están representadas por símbolos, que usualmente,
pero no siempre, tienen un superíndice para denotar su carga eléctrica. Por ejemplo,
en la interacción, colisión de neutrinos sobre neutrones:

𝜈𝑒 + 𝑛 → ⅇ − + 𝑝

o la interacción de un electrón con un protón:

ⅇ− + 𝑝 → ⅇ− + 𝑝

para dar las mismas partículas en el estado final, pero en general viajando en
diferentes direcciones. En tales ecuaciones, los números cuánticos que se conservan
deben tener los mismos valores totales en los estados inicial y final.
Las reacciones
𝜋− + 𝑝 → 𝜋− + 𝑝 𝜋 + + 𝜋 − → 𝑝 + 𝑝ҧ

no violan ningún número cuántico relevante, en principio, ambas reacciones pueden

ocurrir.

Sin embargo, hay que notar que la conservación de energía conduce a una energía
total mínima por debajo de la cual no puede ocurrir la segunda reacción, es decir, los
dos piones deben tener suficiente energía para crear el par más pesado (es decir, con
mayor masa 𝑝𝑝)ҧ

Notamos que, existen interacciones en las que las partículas permanecen sin cambios.
Estos son ejemplos de procesos de dispersión elástica, en contraste con las
reacciones, donde las partículas en estado final difieren de las del estado inicial.

Las colisiones entre un par dado de partículas iniciales no siempre conducen al mismo
estado final. Pueden también conducir a diferentes estados finales, con diferentes
probabilidades.
Por ejemplo, la colisión de un pión cargado negativamente y un protón puede dar lugar,
dependiendo de la energía inicial, a una dispersión elástica y una variedad de otras
reacciones, como

𝜋− + 𝑝 → 𝑛 + 𝜋0 𝜋− + 𝑝 → 𝑝 + 𝜋− + 𝜋− + 𝜋+

En Física Nuclear se aplican consideraciones similares, pero el término dispersión

inelástica se reserva para el caso en el que el estado final es un estado excitado del
núcleo principal A, que posteriormente se desintegra, por ejemplo, mediante emisión
de fotones, es decir, un

𝑎 + 𝐴 → 𝑎 + 𝐴∗ 𝐴∗ → 𝐴 + 𝛾

donde 𝑎 es el proyectil y 𝐴∗ es un estado excitado de 𝐴

Una notación abreviada útil, utilizada en Física Nuclear para la reacción representar la
reacción 𝐴 + 𝑎 → 𝐵 + 𝑏 es 𝐴 𝑎, 𝑏 𝐵
Finalmente, muchas partículas son inestables y se desintegran espontáneamente en
otras partículas más ligeras (es decir, que tienen menos masa). Un ejemplo de esto es
el neutrón libre (es decir, uno no unido a un núcleo), que decae por desintegración 𝛽:

𝑛 → 𝑝 + ⅇ − + 𝜈෤𝑒 con una vida media de unos 900 segundos.

La misma notación también se puede utilizar en física nuclear. Por ejemplo, muchos
núcleos se desintegran a través del mecanismo de desintegración 𝛽. Por lo tanto, al
representar un núcleo con 𝑍 protones y 𝑁 neutrones como (𝑍, 𝑁), tenemos

𝑍, 𝑁 → 𝑍 − 1, 𝑁 − 1 + 𝑛 + ⅇ + + 𝜈𝑒

Esta también es una interacción débil. Esta reacción es efectivamente la

desintegración de un protón ligado a un núcleo. Aunque un protón libre no puede
decaer por la desintegración beta 𝑝 → 𝑛 + ⅇ + + 𝜈𝑒 porque viola la conservación de
energía (las partículas en estado final tienen una masa total mayor que el protón), un
protón unido a un núcleo puede decaer debido a su energía de enlace. La explicación
de esto se verá posteriormente.
Diagramas de Feynman
Las fuerzas que producen todas las interacciones anteriores se deben al intercambio
de partículas. Una forma conveniente de ilustrar esto es usar diagramas de Feynman.
Existen reglas matemáticas (las reglas de Feynman) y técnicas asociadas con ellas
que permiten su uso para calcular las probabilidades según la mecánica cuántica de
que se produzcan determinadas reacciones que no abordaremos en este curso.

Ilustramos a nivel de partículas

elementales, la interacción
electromagnética, que surgen de la
emisión y / o absorción de fotones. Por
ejemplo, la interacción dominante entre
dos electrones se debe a procesos de
intercambio de fotones individuales en
los que el fotón es emitido por uno de
los electrones y absorbido por el otro. Este mecanismo, que da lugar a la conocida
interacción de Coulomb a grandes distancias, se ilustra en los diagramas de Feynman
de la figura.
En tales diagramas, usaremos la convención de que las partículas en el estado inicial
se muestran a la izquierda y en el estado final a la derecha, es decir, el eje del tiempo
va de izquierda a derecha.

Los fermiones de spín 1/2 (como el electrón) se dibujan como líneas continuas y los
fotones se dibujan como líneas onduladas. Las flechas que apuntan a la derecha
indican que las líneas continuas representan electrones.

En el caso del intercambio de fotones entre dos

positrones, que se muestra en la Figura b, las
flechas en las líneas de la antipartícula (en este
caso, el positrón) se muestran
convencionalmente apuntando hacia la
izquierda. Al interpretar estos diagramas, es
.importante recordar que la dirección de las flechas en las líneas de fermiones no indica
la dirección de movimiento de la partícula, sino simplemente si los fermiones son
partículas o antipartículas, y que las partículas en el estado inicial siempre están a la
izquierda del vértice y las partículas en el estado final siempre están a la derecha.
Los pares de electrones y positrones también pueden
aniquilarse para producir fotones en el estado final y
un ejemplo de esto se muestra en la Figura (c), que
corresponde al proceso

ⅇ+ + ⅇ− → 𝛾 + 𝛾

Los dos diagramas que se muestran en la Figura (c) están estrechamente

relacionados. Si las líneas del primer diagrama estuvieran hechas de goma, podríamos
imaginarnos deformándolas de modo que el vértice superior ocurriera después, en
lugar de antes del vértice inferior, y se convirtiera en el segundo diagrama. Los pares
de diagramas que se muestran en cada una de las figuras (a) y (b) están relacionados
de la misma manera.

Para cualquier proceso dado, los diagramas relacionados de esta manera se

denominan diferentes "ordenaciones de tiempo". En la práctica, es habitual dibujar un
solo orden de tiempo (por ejemplo, el diagrama de la izquierda en la Figura (a) dejando
implícitos los otros, y usualmente seguiremos esta práctica en lo que sigue.
Por el contrario, para cualquier proceso dado, los pares de diagramas que no están
relacionados de esta manera se denominan "topológicamente distintos" y deben
conservarse ambos.

Una característica de los diagramas es que se construyen a partir de combinaciones

de vértices simples de tres líneas. Esto es característico de los procesos
electromagnéticos.

Cada vértice tiene una línea correspondiente a un solo fotón que se emite o absorbe,
mientras que una línea de fermión tiene la flecha apuntando hacia el vértice y la otra
hacia fuera del vértice, lo que garantiza la conservación de la carga en el vértice, que
es una de las reglas de los diagramas de Feynman.

Por ejemplo, un vértice como el de la figura correspondería a un

proceso en el que un electrón emitió un fotón y se convirtió en un
positrón. Esto violaría la conservación de la carga y, por lo tanto,
está prohibido.
Los diagramas de Feynman también se pueden usar para describir las interacciones
fundamentales débiles y fuertes que están mediadas por los bosones masivos
𝑊 + , 𝑊 − y 𝑍 𝑜 y los gluones sin masa, respectivamente.

En la Figura (a) y (b) se muestran En la Figura (c) se muestra el

contribuciones a la reacción de intercambio de un gluón g
dispersión débil elástica (representado por una línea enrollada)
entre dos quarks q, que es una fuerte
ⅇ − + 𝜈𝑒 ⟶ ⅇ − + 𝜈𝑒 interacción.
También se pueden dibujar diagramas de Feynman que involucran hadrones. Como
ilustraciones, la Figura (a) muestra la desintegración de un neutrón a través de un
bosón intermediario W y la Figura (b) y (c) denotan el intercambio de un pión neutro y
cargado, respectivamente (mostrado como una línea discontinua), entre un protón y un
neutrón. Los diagramas de intercambio de piones de este tipo forman la base de la
teoría de las fuerzas nucleares de Yukawa mencionada anteriormente. Se puede
predecir la masa del pión utilizando la relación fundamental entre la masa (energía en
reposo) de la partícula intercambiada y el rango de la fuerza resultante.
Partículas Intermediarias (bosones) de interacción: fuerzas y
potenciales
En cada vértice de un diagrama de Feynman, la carga se conserva. Más adelante
veremos que dependiendo de la naturaleza de la interacción (fuerte, débil o
electromagnética), también se conservan otros números cuánticos. Sin embargo, es
fácil demostrar que la energía y el momento, en general, no se conservan
simultáneamente.

Considere el caso general de una reacción 𝐴 + 𝐵 → 𝐴 + 𝐵

mediada por el intercambio de una partícula 𝑋, como se muestra
en la Figura. En el referencial de reposo de la partícula incidente
𝐴, el vértice inferior representa el proceso virtual ("virtual" porque
𝑋 no aparece como una partícula real en el estado final)

𝐴 𝑀𝐴 𝑐 2 , 𝟎 → 𝐴 𝐸𝐴 , 𝒑𝐴 𝑐 + 𝑋 𝐸𝑋 , −𝒑𝐴 𝑐
donde 𝐸𝐴 es la energía total de la partícula final 𝐴 y 𝒑𝐴 es su 3-momento. Así, si
denotamos por 𝑃𝐴 al 4-momento de la partícula 𝐴,

𝑃𝐴 = 𝐸𝐴 Τ𝑐, 𝒑𝐴 ⇒ 𝑃𝐴2 = 𝐸𝐴2 Τ𝑐 2 − 𝒑2𝐴 = 𝑀𝐴2 𝑐 2

Al aplicar esto al diagrama e imponer la conservación del momento se obtiene

1 1
2 2 2 4 2 2 2 2 4 2
𝐸𝐴 = 𝑝 𝑐 + 𝑀𝐴 𝑐 , 𝐸𝑋 = 𝑝 𝑐 + 𝑀𝑋 𝑐

Donde 𝑝 = 𝒑𝐴

La diferencia de energía entre el estado final e inicial

Δ𝐸 = 𝐸𝑋 + 𝐸𝐴 − 𝑀𝐴 𝑐 2 → 2𝑝𝑐 𝑝→∞

→ 𝑀𝑋 𝑐 2 𝑝 → 0

Luego Δ𝐸 ≥ 𝑀𝑋 𝑐 2 para todo 𝑝, es decir la energía no se conserva.

Sin embargo, por el principio de incertidumbre energía-tiempo, se permite tal violación
de energía, pero solo por un tiempo 𝜏 ≈ ℏΤΔ 𝐸 , por lo que inmediatamente obtenemos
ℏ ℏ𝑐
𝑅= =
𝑀𝑋 𝑐 𝑀𝑋 𝑐 2
como el valor aproximado de la distancia máxima sobre la cual 𝑋 puede propagarse
antes de ser absorbido por la partícula 𝐵. La distancia 𝑅 se llama alcance o rango de la
interacción.
La interacción electromagnética tiene un rango infinito porque la partícula
intercambiada es un fotón sin masa.
La interacción débil está asociada con el intercambio de partículas muy pesadas: los
bosones 𝑊 y 𝑍. Estos conducen a rangos son aproximadamente 𝑅𝑊𝑍 ≈ 10−18 𝑚.
La fuerte interacción fundamental entre quarks tiene un rango infinito porque, como el
fotón, los gluones tienen masa cero. La fuerza nuclear fuerte tiene un rango mucho
más corto de aproximadamente 1 − 2 × 10−15 m, que corresponde al intercambio de
piones con la masa predicha por Yukawa.
