Prácticas de Operaciones Unitarias

María Elena Tovar Moya

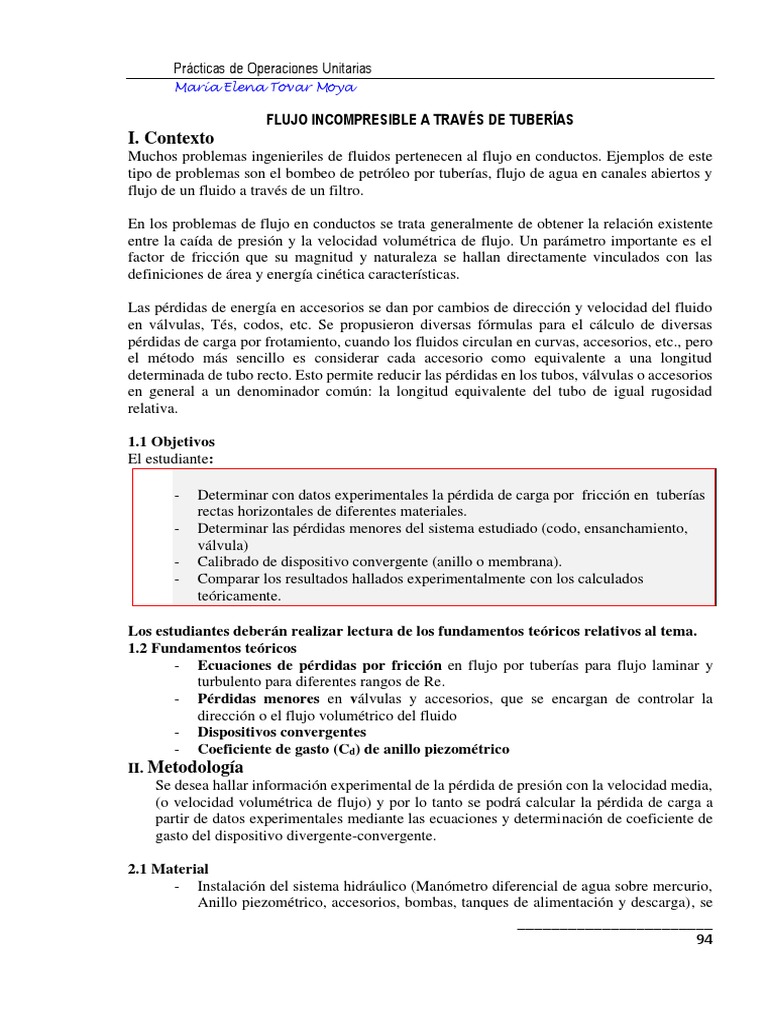

FLUJO INCOMPRESIBLE A TRAVÉS DE TUBERÍAS

I. Contexto
Muchos problemas ingenieriles de fluidos pertenecen al flujo en conductos. Ejemplos de este
tipo de problemas son el bombeo de petróleo por tuberías, flujo de agua en canales abiertos y
flujo de un fluido a través de un filtro.

En los problemas de flujo en conductos se trata generalmente de obtener la relación existente

entre la caída de presión y la velocidad volumétrica de flujo. Un parámetro importante es el
factor de fricción que su magnitud y naturaleza se hallan directamente vinculados con las
definiciones de área y energía cinética características.

Las pérdidas de energía en accesorios se dan por cambios de dirección y velocidad del fluido
en válvulas, Tés, codos, etc. Se propusieron diversas fórmulas para el cálculo de diversas
pérdidas de carga por frotamiento, cuando los fluidos circulan en curvas, accesorios, etc., pero
el método más sencillo es considerar cada accesorio como equivalente a una longitud
determinada de tubo recto. Esto permite reducir las pérdidas en los tubos, válvulas o accesorios
en general a un denominador común: la longitud equivalente del tubo de igual rugosidad
relativa.

1.1 Objetivos
El estudiante:

- Determinar con datos experimentales la pérdida de carga por fricción en tuberías

rectas horizontales de diferentes materiales.
- Determinar las pérdidas menores del sistema estudiado (codo, ensanchamiento,
válvula)
- Calibrado de dispositivo convergente (anillo o membrana).
- Comparar los resultados hallados experimentalmente con los calculados
teóricamente.

Los estudiantes deberán realizar lectura de los fundamentos teóricos relativos al tema.
1.2 Fundamentos teóricos
- Ecuaciones de pérdidas por fricción en flujo por tuberías para flujo laminar y
turbulento para diferentes rangos de Re.
- Pérdidas menores en válvulas y accesorios, que se encargan de controlar la
dirección o el flujo volumétrico del fluido
- Dispositivos convergentes
- Coeficiente de gasto (Cd) de anillo piezométrico
II. Metodología
Se desea hallar información experimental de la pérdida de presión con la velocidad media,
(o velocidad volumétrica de flujo) y por lo tanto se podrá calcular la pérdida de carga a
partir de datos experimentales mediante las ecuaciones y determinación de coeficiente de
gasto del dispositivo divergente-convergente.

2.1 Material
- Instalación del sistema hidráulico (Manómetro diferencial de agua sobre mercurio,
Anillo piezométrico, accesorios, bombas, tanques de alimentación y descarga), se
_______________________
94
 Prácticas de Operaciones Unitarias
María Elena Tovar Moya

visualizará por plataforma virtual

2.2 Montaje
El montaje para la determinación de las pérdidas por fricción en tuberías y en accesorios, se
emplea en un sistema hidráulico con las siguientes características:
- En la parte superior del banco hay instaladas 2 líneas de tuberías, una metálica (acero
comercial) y la otra plástica (PVC), cada una con medidores de presión diferencial
- Luego hay instalada otra tubería de PVC, con un medidor de caudal (anillo piezométrico) y
válvula de globo.
- En la parte izquierda del Banco está instalado el medidor principal de caudal y la columna
manométrica de tipo diferencial.
- En la parte inferior del Banco está la bomba y el depósito de agua, allí se encuentran el switch
de prendido y apagado del sistema.
2.2 Procedimiento
III. Datos y Cálculos
Datos a medir
Condiciones ambientales:
- Temperatura; 18oC
Conducto:
- Diámetro interno
Caída de presión:
- Lectura de la diferencia de altura del manómetro diferencial conectado a las tuberías
rectas, a los accesorios y al dispositivo de medida de caudal (anillo piezométrico).
Cálculos
- Determinar experimentalmente la diferencia de presión en tuberías de diferente
material.
- Hallar experimentalmente las pérdidas por ficción menores en accesorios y contrastar
con datos bibliográficos.
- Determinar el coeficiente de gasto en el dispositivo convergente-divergente.
- Identificar las regiones correspondientes a los regímenes laminar y turbulento, en el
sistema hidráulico.
IV. Cuestionario
1. Escribir la ecuación de continuidad y utilizarla para relacionar la masa, el área y
la velocidad de flujo entre dos puntos de un sistema de flujo de fluido.
2. Describir cuatro tipos de conductos y tuberías disponibles comercialmente.
3. Establecer el principio de conservación de energía de la forma en que se aplica
a los sistemas de flujo de fluidos.
4. Realice una interpretación de la ecuación de Bernoulli.
5. ¿Qué ecuación nos permite el cálculo de pérdidas de energía debido a la fricción?
6. Cuando se tiene un flujo laminar, ¿con qué expresión matemática se puede hallar
el factor de fricción?
7. ¿Cuándo hablamos de medir la pérdida de presión en un conducto, estamos
hablando de una pérdida primaria o secundaria? Explique su respuesta.
8. ¿Qué es un anillo piezométrico?
9. Explique ¿cuál es la razón por la cual la rugosidad de la pared de un tubo se pone
de manifiesto en el régimen turbulento y no en el laminar?
10. Según la naturaleza del flujo, el diámetro de la tubería ¿Tiene o no efecto sobre
el factor de fricción?
_______________________
95
 Prácticas de Operaciones Unitarias
María Elena Tovar Moya

11. ¿Explique la diferencia técnica entre flujo laminar y flujo turbulento?

12. Según su criterio, ¿qué importancia tiene, la medida del coeficiente de fricción
y la realización de este experimento, en la práctica industrial?
13. La práctica de ingeniería a menudo surge la necesidad de evaluar las pérdidas de
carga por fricción en conductos de aire. Asumiendo que los valores obtenidos para las
pérdidas de carga, en esta experiencia práctica, tienen un alto grado de fiabilidad.
¿Utilizaría usted el montaje para flujo de aire? ¿Por qué?
Nota importante:
• Antes de realizar el experimento el grupo deberá investigar todos los criterios
necesarios para la realización de la práctica experimental con la finalidad de alcanzar
los objetivos y los cálculos definidos.
• Se visualizará una simulación de la parte experimental y se proporcionará los datos
experimentales por plataformas virtuales.
• Todas las respuestas del formulario deben contener la fuente bibliográfica respaldada,
necesariamente.

V. BIBLIOGRAFIA consultada para el desarrollo del tema
