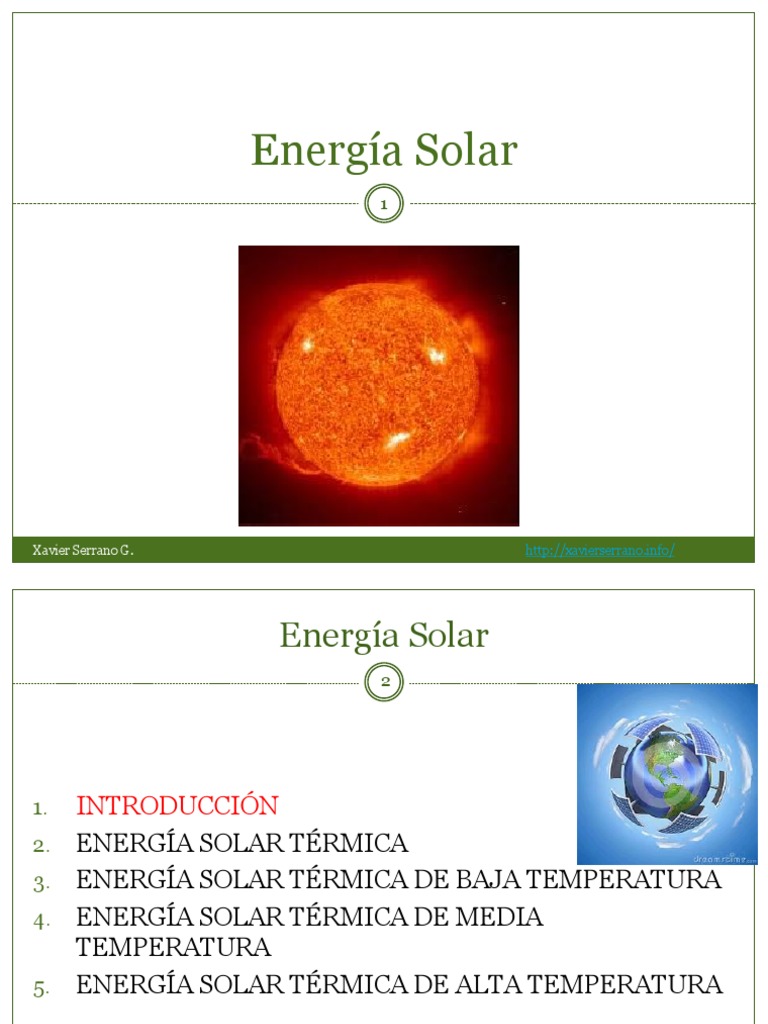

Energía Solar

Xavier Serrano G. http://xavierserrano.info/

 Energía Solar
2

1. INTRODUCCIÓN
2. ENERGÍA SOLAR TÉRMICA
3. ENERGÍA SOLAR TÉRMICA DE BAJA TEMPERATURA
4. ENERGÍA SOLAR TÉRMICA DE MEDIA
TEMPERATURA
5. ENERGÍA SOLAR TÉRMICA DE ALTA TEMPERATURA

Xavier Serrano G.
 Energía Solar: Introducción
3

Xavier Serrano G.
 Energía Solar: Introducción
4

El sol es una estrella, formado casi toda por hidrogeno y una pequeña
proporción de helio, en la que se desarrolla una gran cantidad de energía,
debido a una reacción nuclear de fusión, reacción que tiene lugar gracias
a las altas temperaturas y presiones que se alcanzan en su interior.

Composición

Hidrógeno: 73,46 %
Helio: 24,85 %
Oxígeno: 0,77 %
Xavier Serrano G.
 Energía Solar: Introducción
5

La radiación solar emitida por el sol consiste en una radiación

electromagnética formada por un conjunto de longitudes de onda,
cuya velocidad de propagación es de 300.000 km/s.

Irradiancia.- Es la tasa a la cual la radiación incide o es recibida por

una unidad de superficie, nos indica la cantidad de potencia
incidente medida en W/m2 . La cantidad de radiación en la capa
exterior de la atmósfera es 1 373 W/m2 (constante solar) y en
buenas condiciones la cantidad de potencia incidente sobre la
superficie de la Tierra es de alrededor de 1000 W/m2.
 Energía Solar: Introducción
6

 Irradiación.- Es la cantidad de radiación recibida por una

superficie por unidad de área durante un tiempo determinado, se
la conoce también como insolación, su unidad de medida es
Wh/m2
 Energía Solar: Introducción
7

Ventajas:
 Se trata de una fuente inagotable de energía, accesible y gratuita.

Inconvenientes
 Dispersa (debido a elementos que tiene la atmósfera, vapor,
ozono, oxigeno, CO2.
 Semialeatoria.
 Fuertes oscilaciones en función de la climatología, la hora del
día, la zona geográfica o la estación del año.
 Requiere sistemas de captación de grandes superficies y muchas
veces requiere de almacenamiento.

Xavier Serrano G.
 Energía Solar: Introducción
8

DISTRIBUCIÓN ESPECTRAL DE LA RADIACIÓN SOLAR

La radiación solar está

constituida por conjuntos de
ondas electromagnéticas con
diferentes frecuencias y, por
tanto, con distintas energías.

La representación de la
energía de la radiación en
función de la longitud de
onda, o de la frecuencia, se
denomina espectro.
Línea negra – radiación teórica
Línea roja – radiación real
Línea amarilla – radiación medida en la superficie terrestre
Xavier Serrano G.
 Energía Solar: Introducción
9

 Para la transformación de la energía solar en otro tipo de

energía, únicamente es importante la radiación que se encuentra
en el intervalo entre 300 nm y 1500 nm), ya que en este intervalo
del espectro la cantidad de radiación es suficientemente grande
para ser captada y aprovechada.

Xavier Serrano G.
 Energía Solar: Introducción
10

RADIACIÓN DIRECTA Y DIFUSA

Por término medio, únicamente el 53% de la radiación que incide

sobre la parte superior de la atmósfera consigue alcanzar la
superficie terrestre (radiación global). Esta radiación se clasifica en
dos tipos: radiación directa y radiación difusa.

Radiación Directa: Tiene una trayectoria sin interrupciones.

Esta componente de la radiación no ha sufrido variación
direccional desde el Sol. Proyecta la sombra.
Radiación Difusa.- Procede del resto de la bóveda celeste y se
produce debido a fenómenos de reflexión y refracción de la
radiación por los componentes atmosféricos.
Xavier Serrano G.
 Energía Solar: Introducción
11

Radiación Directa y Difusa

Xavier Serrano G.
 Energía Solar: Introducción
12

CAUSAS DE LA VARIACIÓN DEL FLUJO DE ENERGÍA

SOLAR
Los factores ambientales de la tierra que afectan a la radiación solar
son los siguientes:
 Variación diurna de la luz solar directa: altura angular del sol, masa
de aire a atravesar y la nubosidad.
 La elevación del lugar
 Zona geográfica del lugar

Cuando la radiación solar atraviesa la atmósfera sufre un

debilitamiento (atenuación) considerable, debido a los procesos de
interacción entre la radiación y los elementos constituyentes del
medio atmosférico. Las principales causas de tal debilitamiento son:
 La absorción por los gases y vapores de la atmósfera
 La dispersión molecular por parte de estos gases y vapores
 El debilitamiento debido a la presencia de partículas.
Xavier Serrano G.
 Energía Solar: Introducción
13

La capacidad de captar energía en una determinada latitud

depende principalmente de dos factores:

 La intensidad media de radiación diaria o anual

 El número de horas de insolación con cielos despejados

Xavier Serrano G.
 Energía Solar: Introducción
14

 Mapa Solar: Por cada provincia hay dos cifras, los valores
de energía, en kWh, que incide por m2, en un año y el
número de horas de insolación anuales.

Xavier Serrano G.
 Energía Solar: Introducción
15
Wh/m2.día

Xavier Serrano G.
 Energía Solar: Introducción
16
Wh/m2.día

Xavier Serrano G.
 Energía Solar: Introducción
17

“Influence of local climate on the tilt and orientation angles in fixed flat surfaces to
maximize the capture of solar radiation: Case study: Cuenca-Ecuador”, Xavier Serrano-
Guerrero, Doris Alvarez-Lozano and Santiago Luna-Romero
Xavier Serrano G.
 Energía Solar: Introducción
18

 Trayectoria aparente del sol respecto a un punto situado sobre la superficie de la Tierra

Sistema Sol-Tierra
El movimiento de la Tierra respecto del Sol
puede descomponerse de tres movimientos
elementales.

Xavier Serrano G.
 Energía Solar: Introducción
19

Mes Dia Tipo Declinación [°]

Enero 17 -20,92
Febrero 15 -13,3
Marzo 16 -2,42
Abril 15 9,41
Mayo 15 18,79
Junio 11 23,08
Julio 17 21,18
Agosto 16 13,45
Septiembre 15 2,22
Octubre 16 -9,97
Noviembre 15 -19,15
Diciembre 11 -23,12

Solsticios 20-21 Jun 22-23 Dic

Equnoccios 20-21 Mar 22-23 Sep
Xavier Serrano G.
 Energía Solar: Introducción
20

 La energía solar tiene todavía una escasa contribución en la

generación de electricidad, pero crece de forma significativa en
sector residencial y comercial.
 Solar termoeléctrica está cobrando una importancia dominante
en la producción masiva de electricidad con plantas en el rango
de los 100MW.

Xavier Serrano G.
 Energía Solar: Introducción
21

En Cuenca, según el CONELEC, en el mes de enero, existe una

insolación global de 4500 Wh/m2.dia. Si consideramos una
eficiencia global de un sistema térmico del 40%. Cuánta agua se
puede calentar desde 15°C hasta 35°C en un día, con un metro
cuadrado de captación ?

Respuesta: 77,4 litros

Xavier Serrano G.
 Energía Solar: Introducción
22
Proyecto DESERTEC
Desierto del Sahara, con sus 9.065.000 km2 y su alta radiación solar,
podría con menos de un 1% de su superficie cubrir todas las necesidades
de energía eléctrica de la Unión Europea

Xavier Serrano G.
 Energía Solar: Introducción
23

 No existe problema en disponer de energía primaria para cubrir

nuestras necesidades actuales y futuras. El problema es cómo
encontrar soluciones tecnológicas que hagan viable su captación,
transformación en energía final y distribución a los puntos de
consumo.

Xavier Serrano G.
 Energía Solar
24

1. INTRODUCCIÓN
2. ENERGÍA SOLAR TÉRMICA
3. ENERGÍA SOLAR TÉRMICA DE BAJA TEMPERATURA
4. ENERGÍA SOLAR TÉRMICA DE MEDIA
TEMPERATURA
5. ENERGÍA SOLAR TÉRMICA DE ALTA TEMPERATURA

Xavier Serrano G.
 Energía Solar Térmica
25

 Potencia instalada en el Mundo

Xavier Serrano G.
 Energía Solar Térmica
26

 La Energía Solar Térmica la utilizamos para calentar un fluido.

Clasificación del sistema solar según la temperatura que alcanza el

fluido:

 Baja temperatura (T<100ºC)

 Media temperatura (100ºC<T<400ºC)
 Alta temperatura (400ºC<T)

Xavier Serrano G.
 Energía Solar
27

1. INTRODUCCIÓN
2. ENERGÍA SOLAR TÉRMICA
3. ENERGÍA SOLAR TÉRMICA DE BAJA TEMPERATURA
4. ENERGÍA SOLAR TÉRMICA DE MEDIA
TEMPERATURA
5. ENERGÍA SOLAR TÉRMICA DE ALTA TEMPERATURA

Xavier Serrano G.
 Energía Solar Térmica: Baja Temperatura
28

 La aplicación más usual de las instalaciones solares de baja

temperatura es la obtención de agua caliente sanitaria (ACS).
Temperaturas < 100ºC.

 En ACS se requiere agua entre 40 ºC y 50 ºC de temperatura,

cuyos valores coinciden con los más apropiados para una buena
eficacia del colector.

 También es importante la aplicación a calefacción y

climatización de piscinas.

Xavier Serrano G.
 Energía Solar Térmica: Baja Temperatura
29

Las instalaciones solares térmicas de baja temperatura,

independientemente del uso que vayan a tener, están compuestas
por los siguientes subsistemas: COLECTOR, ACUMULADOR Y
DISTRIBUIDOR.

Xavier Serrano G.
 Energía Solar Térmica: Baja Temperatura
30

En el proceso de conversión de energía foto-térmica, es pertinente

definir, los siguientes coeficientes:

Absorción α: es la capacidad para absorber la radiación. Un cuerpo

negro ideal absorbe todas las longitudes de onda y tienen un α=1.

Emisión ε: Potencia que irradia un cuerpo, la ε esta relacionada con la

absorción por la ley de Kirchhoff.

Reflexión ρ: Describe la relación de la radiación reflejada sobre la

incidente

Transmisión 𝝉: define la relación de radiación transmitida a través de

un material dado, con respecto a la radiación incidente.

Xavier Serrano G.
 31

𝜶+𝝆+𝝉=𝟏
Donde:

𝜶 = 𝒂𝒃𝒔𝒐𝒓𝒄𝒊ó𝒏
𝝆 = 𝒓𝒆𝒇𝒍𝒆𝒙𝒊ó𝒏
𝝉 = 𝒕𝒓𝒂𝒏𝒔𝒎𝒊𝒔𝒊ó𝒏

Xavier Serrano G.
 32

Xavier Serrano G.
 Energía Solar Térmica: Baja Temperatura
33

Subsistema Colector.- Encargado de captar la radiación solar a la

vez que la transforma en energía térmica calentando el fluido que
pasa por su interior.

Dispone de un intercambiador de calor para transmitir la energía

captada por el colector a un fluido.

El intercambiador de calor debe tener un alto coeficiente de

absorción de la radiación, bajos niveles de emisión del calor
recogido hacia el exterior y un alto nivel de transmisión calorífica
de la energía captada hacia el fluido.

Xavier Serrano G.
 Energía Solar Térmica: Baja Temperatura
34

Existen dos esquemas diferentes de funcionamiento: los colectores

planos y los tubos de vacío.

Xavier Serrano G.
 Energía Solar Térmica: Baja Temperatura
35

Colectores solares planos

 Son los más comunes y económicos

 Temperatura máxima aprox. de 65º C
por encima de la temperatura ambiente.
 Producen agua caliente sanitaria ACS y calefacción, tanto
industrial como doméstica.
 Rendimiento que varía en función de la intensidad de luz que
recibe y la temperatura interior, pero es siempre inferior a un
60%; generalmente se aprovechan entre 30 y 50 W por cada 100
que se reciben.

Xavier Serrano G.
 Energía Solar Térmica: Baja Temperatura
36

 Partes de un colector solar plano

Caja exterior (1), aislada

convenientemente para evitar
pérdidas de calor.

Una o varias cubiertas que

permite el paso de la radiación
solar (2), y que está sellada en
forma estanca.

Dentro de la caja se aloja la placa absorbente (3) de radiación, y en

contacto con ella se encuentran alojados los tubos de cobre que
transportan el agua caliente (4).

Xavier Serrano G.
 37

 Partes de un colector solar plano

Xavier Serrano G.
 Energía Solar Térmica: Baja Temperatura
38

Cubiertas

Las cubiertas idealmente, tienen un coeficiente de transmisión de

uno en el rango de la radiación solar, mientras que la reflexión y el
coeficiente de absorción son iguales a cero en este espectro.

Xavier Serrano G.
 Energía Solar Térmica: Baja Temperatura
39
TUBOS
Disposiciones: Paralelo y en serpentín.

La Resistencia a la transmisión de calor entre la

placa absorbente y el fluido caloportador, debe ser
tan pequeña como sea posible.

Materiales empleados: Cobre y acero galvanizado.

Fluido del interior: Agua, agua + anticongelante, líquidos
orgánicos sintéticos, aceites de silicona y aire.

Xavier Serrano G.
 40

BALANCE ENERGÉTICO DEL COLECTOR

 𝑮𝑮,𝒂𝒃𝒔 = 𝑸𝒄𝒐𝒏𝒗,𝒂𝒃𝒔 + 𝑸𝒓𝒂𝒅,𝒂𝒃𝒔 + 𝑸𝒓𝒍𝒆𝒇,𝒂𝒃𝒔 + 𝑸𝒄𝒐𝒏𝒅,𝒂𝒃𝒔 + 𝑸𝒖𝒔𝒆𝒇𝒖𝒍

Donde:

𝑮𝑮,𝒂𝒃𝒔 = 𝑰𝒏𝒄𝒊𝒅𝒆𝒏𝒕𝒆 𝒅𝒆 𝒓𝒂𝒅𝒊𝒂𝒄𝒊ó𝒏 𝒈𝒍𝒐𝒃𝒂𝒍 𝒆𝒏 𝒍𝒂 𝒔𝒖𝒑𝒆𝒓𝒇𝒊𝒄𝒊𝒆 𝒅𝒆 𝒂𝒃𝒔𝒐𝒓𝒄𝒊ó𝒏

𝑸𝒄𝒐𝒏𝒗,𝒂𝒃𝒔 = 𝑷é𝒓𝒅𝒊𝒅𝒂𝒔 𝒑𝒐𝒓 𝒄𝒐𝒏𝒗𝒆𝒄𝒄𝒊ó𝒏 𝒅𝒆𝒍 𝒂𝒃𝒔𝒐𝒓𝒃𝒆𝒅𝒐𝒓 𝒆𝒏 𝒆𝒍 𝒂𝒎𝒃𝒊𝒆𝒏𝒕𝒆
𝑸𝒓𝒂𝒅,𝒂𝒃𝒔 = 𝑷é𝒓𝒅𝒊𝒅𝒂𝒔 𝒅𝒆 𝒓𝒂𝒅𝒊𝒂𝒄𝒊ó𝒏 𝒅𝒆 𝒐𝒏𝒅𝒂 𝒍𝒂𝒓𝒈𝒂 𝒅𝒆𝒍 𝒂𝒃𝒔𝒐𝒓𝒃𝒆𝒏𝒕𝒆
𝑸𝒓𝒍𝒆𝒇,𝒂𝒃𝒔 = 𝑷é𝒓𝒅𝒊𝒅𝒂𝒔 𝒑𝒐𝒓 𝒓𝒆𝒇𝒍𝒆𝒙𝒊ó𝒏 𝒅𝒆 𝒍𝒂 𝒂𝒃𝒔𝒐𝒓𝒃𝒆𝒏𝒕𝒆
𝑸𝒄𝒐𝒏𝒅,𝒂𝒃𝒔 = 𝑷é𝒓𝒅𝒊𝒅𝒂𝒔 𝒅𝒆 𝒄𝒐𝒏𝒅𝒖𝒄𝒕𝒊𝒗𝒊𝒅𝒂𝒅 𝒕é𝒓𝒎𝒊𝒄𝒂
𝑸𝒖𝒔𝒆𝒇𝒖𝒍 = 𝒇𝒍𝒖𝒋𝒐 𝒕é𝒓𝒎𝒊𝒄𝒐 𝒖𝒕𝒊𝒍𝒊𝒛𝒂𝒃𝒍𝒆

Xavier Serrano G.
 41

Xavier Serrano G.
 Energía Solar Térmica: Baja Temperatura
42

ORIENTACIÓN DE LOS COLECTORES PLANOS

El ángulo de inclinación óptimo para montar los colectores
depende de la latitud del lugar donde se vaya a instalar
Se inclinan (respecto al plano horizontal) un ángulo igual a los
grados de latitud en la que se encuentre el colector.

Xavier Serrano G.
 Energía Solar Térmica: Baja Temperatura
43

 Tubos de Vacío: Son cámaras cilíndricas de vidrio, por cuyo

interior pasa un fluido calor-portador. Los tubos tienen una
doble cubierta envolvente, herméticamente cerrada y en la cual
se ha hecho el vacío.

Xavier Serrano G.
 Energía Solar Térmica: Baja Temperatura
44

Tubos de vacío, ventajas:

 Más sofisticado,
 Mayor rendimiento
 A más de A.C.S se utilizan para calefacción
 Pueden alcanzarse temperaturas de hasta 120 grados centígrados

Tubos de vacío, desventajas:

 Costoso
 Proceso de fabricación complejo

Xavier Serrano G.
 Energía Solar Térmica: Baja Temperatura
45

Sombras:
Para garantizar un buen rendimiento de la instalación es necesario
que los captadores no ha de tener más de un 5 % de su superficie
cubierta por sombras.

Xavier Serrano G.
 Energía Solar Térmica: Baja Temperatura
46

Sistema de Almacenamiento
Las horas de más radiación no tienen por qué coincidir con las
horas de más consumo, el subsistema acumula la energía en forma
de agua caliente en las horas de mayor producción, para ofrecerla
en el momento que sea solicitada.

Xavier Serrano G.
 Energía Solar Térmica: Baja Temperatura
47

El volumen del depósito acumulador depende de las necesidades de

agua caliente sanitaria de la instalación.
Colector plano con un depósito acumulador horizontal.

Los materiales comúnmente empleados para la fabricación de los

depósitos de acumulación son: acero inoxidable, aluminio, fibra de
vidrio y plásticos especiales.

Xavier Serrano G.
 Energía Solar Térmica: Baja Temperatura
48

Subsistema de distribución:
Sirve para trasladar a los puntos de consumo el agua caliente
producida. Es necesario minimizar pérdidas térmicas en el
transporte.

Elementos:
 Tuberías.
 Purgadores.
 Equipos de control y regulación.
 Sistema de apoyo energético convencional.
 Estación de bombeo.
 Módulo fotovoltaico.

Xavier Serrano G.
 Energía Solar Térmica: Baja Temperatura
49

Subsistema de distribución:

Xavier Serrano G.
 Energía Solar Térmica: Baja Temperatura
50

Los sistemas directos e indirectos

 La transferencia de calor entre el fluido que sale del colector y el

fluido que llega a los puntos de consumo de calor puede ser
directa, o bien precisar de un intercambiador de calor en cuyo
caso es indirecta. Así, según el sistema de «termotransferencia»
utilizado, la instalación se puede dividir en dos grupos: Abierto o
Directo, y Cerrado o Indirecto.

Xavier Serrano G.
 Energía Solar Térmica: Baja Temperatura
51

Sistema Directo o Abierto Sistema Indirecto o Cerrado

Xavier Serrano G.
 Energía Solar Térmica: Baja Temperatura
52

Tipos de sistemas

Xavier Serrano G.
 Energía Solar Térmica: Baja Temperatura
53

La siguiente figura muestra el diagrama y los flujos de una piscina

al aire libre calentada por el sol, las ganancias de calor de la piscina
al aire libre son las siguientes:

 𝑸𝒂𝒃𝒔 = 𝑳𝒂 𝒆𝒏𝒆𝒓𝒈í𝒂 𝒍𝒊𝒃𝒆𝒓𝒂𝒅𝒂 𝒆𝒏 𝒍𝒂 𝒑𝒊𝒔𝒄𝒊𝒏𝒂 𝒑𝒐𝒓 𝒍𝒐𝒔 𝒂𝒃𝒔𝒐𝒓𝒃𝒆𝒏𝒕𝒆𝒔

 𝑸𝑮 = 𝑮𝒂𝒏𝒂𝒏𝒄𝒊𝒂𝒔 𝒅𝒆 𝒄𝒂𝒍𝒐𝒓 𝒄𝒓𝒆𝒂𝒅𝒐 𝒑𝒐𝒓 𝒍𝒂 𝒓𝒂𝒅𝒊𝒂𝒄𝒊ó𝒏 𝒒𝒖𝒆 𝒊𝒏𝒄𝒊𝒅𝒆 𝒔𝒐𝒃𝒓𝒆 𝒍𝒂 𝒑𝒊𝒔𝒄𝒊𝒏𝒂
 𝑸𝒉𝒖𝒎𝒂𝒏 = 𝑳𝒊𝒃𝒆𝒓𝒂𝒄𝒊ó𝒏 𝒅𝒆 𝒄𝒂𝒍𝒐𝒓 𝒑𝒐𝒓 𝒍𝒐𝒔 𝒖𝒔𝒖𝒂𝒓𝒊𝒐𝒔 𝒅𝒆 𝒍𝒂 𝒑𝒊𝒔𝒄𝒊𝒏𝒂
 𝑸𝒄𝒐𝒏𝒗 = 𝑷é𝒓𝒅𝒊𝒅𝒂𝒔 𝒕é𝒓𝒎𝒊𝒄𝒂𝒔 𝒄𝒐𝒏𝒗𝒆𝒄𝒕𝒊𝒗𝒂𝒔
 𝑸𝒓𝒂𝒅 = 𝑷é𝒓𝒅𝒊𝒅𝒂𝒔 𝒑𝒐𝒓 𝒓𝒂𝒅𝒊𝒂𝒄𝒊ó𝒏
 𝑸𝒆𝒗𝒂𝒑 = 𝑷é𝒓𝒅𝒊𝒅𝒂𝒔 𝒑𝒐𝒓 𝒆𝒗𝒂𝒑𝒐𝒓𝒂𝒄𝒊ó𝒏 𝒆𝒏 𝒍𝒂 𝒔𝒖𝒑𝒆𝒓𝒇𝒊𝒄𝒊𝒆 𝒅𝒆𝒍 𝒂𝒈𝒖𝒂
 𝑸𝒄𝒐𝒏𝒅 = 𝑷é𝒓𝒅𝒊𝒅𝒂𝒔 𝒅𝒆 𝒕𝒓𝒂𝒏𝒔𝒎𝒊𝒔𝒊ó𝒏 𝒆𝒏 𝒆𝒍 𝒔𝒖𝒆𝒍𝒐

Xavier Serrano G.
 Energía Solar Térmica: Baja Temperatura
54

 Calentamiento de Piscinas

Xavier Serrano G.
 Energía Solar
55

1. INTRODUCCIÓN
2. ENERGÍA SOLAR TÉRMICA
3. ENERGÍA SOLAR TÉRMICA DE BAJA TEMPERATURA
4. ENERGÍA SOLAR TÉRMICA DE MEDIA
TEMPERATURA
5. ENERGÍA SOLAR TÉRMICA DE ALTA TEMPERATURA

Xavier Serrano G.
 INSTALACIÓN SOLAR TÉRMICA DE
MEDIA TEMPERATURA
56

 Se obtienen fluidos calientes (150°C-400°C) que se pueden

utilizar en procesos industriales o para producir
electricidad mediante un ciclo de vapor.

 Concentran la energía en un punto de manera que calienta

un fluido a una temperatura lo suficientemente elevada
para poder transformar la energía térmica depositada en
energía eléctrica.

 Existen dos tipos de colectores de media temperatura: el

CILINDRO PARABÓLICO (el más empleado) y el
PARABOLOIDE.

Xavier Serrano
 INSTALACIÓN SOLAR TÉRMICA DE
MEDIA TEMPERATURA
57

Concentrador cilindro parabólico:

Tubo por el que circula el líquido que

se desea calentar, está delante de una
superficie parabólica reflectante. La
energía reflejada por el elemento
parabólico incide sobre el tubo, cuya
longitud puede llegar incluso a los 100
metros y cuya concentración es 50
veces superior al sistema solar de baja
temperatura
El movimiento de los colectores cilindro-parabólicos utiliza
dos ejes (acimut y altitud).
Xavier Serrano
 INSTALACIÓN SOLAR TÉRMICA DE
MEDIA TEMPERATURA
58

 Un sistema muy utilizado tiene sistema de seguimiento en

un solo eje horizontal (movimiento de altitud solar), que si
bien tiene pérdidas, se gana en cuanto a simplicidad en el
diseño.
 Aplicación principal: Producción de vapor para
generación eléctrica.
 En el balance económico de las centrales que utilizan estos
sistemas se obtienen mayores rendimientos que las
centrales de alta temperatura, ya que su inversión es
considerablemente menor, y su operación y mantenimiento
más sencillo.

Xavier Serrano
 59

Xavier Serrano G.
 INSTALACIÓN SOLAR TÉRMICA DE MEDIA
TEMPERATURA
60

 Emplean un aceite térmico como fluido de trabajo del

campo solar.
 Mediante un intercambiador de calor transfiere la energía
térmica al fluido de trabajo del ciclo de potencia (agua).
Desventajas:
 El aceite se degrada al alcanzar temperaturas elevadas
(debe trabajar a menos de 400°C).
 Las propiedades termofísicas del fluido caloportador, hacen
que la bomba tenga un consumo energético considerable.
Actualmente se está trabajando en la generación directa de
vapor.

Xavier Serrano
 INSTALACIÓN SOLAR TÉRMICA DE
MEDIA TEMPERATURA
61

Concentrador paraboloide
(discos parabólicos) :

Su superficie reflectora presenta una

geometría de paraboloide de
revolución.
Aplicación principal: Producción de
vapor en una central térmica. Los
sistemas parabólicos de plato usan
estos reflectores para concentrar la
luz del sol en un receptor montado
arriba del plato, en su punto focal.

Xavier Serrano
 INSTALACIÓN SOLAR TÉRMICA DE
MEDIA TEMPERATURA
62
Concentrador paraboloide (discos parabólicos) :

Tecnológicamente se basa en un sistema de disco parabólico y

un motor Stirling. Es la tecnología que mayor rendimiento de
conversión solar-eléctrico (29,4%) ha conseguido. El
rendimiento térmico teórico del motor Stirling es del 41 %.

Xavier Serrano
 Energía Solar
63

1. INTRODUCCIÓN
2. ENERGÍA SOLAR TÉRMICA
3. ENERGÍA SOLAR TÉRMICA DE BAJA TEMPERATURA
4. ENERGÍA SOLAR TÉRMICA DE MEDIA
TEMPERATURA
5. ENERGÍA SOLAR TÉRMICA DE ALTA TEMPERATURA

Xavier Serrano G.
 INSTALACIÓN SOLAR
TÉRMICA DE ALTA
TEMPERATURA
64

SOLAR RESERVE,
CALIFORNIA,
EEUU

Xavier Serrano
 INSTALACIÓN SOLAR TÉRMICA DE ALTA
TEMPERATURA
65

Se alcanzan temperaturas superiores a los 400ºC.

Tipos:
 Cilindro-parabólicos.
 Parabólicos.
 Helióstatos.
Inconvenientes:
 Muy caros y complejos de manejar.

La mayoría de las centrales solares termoeléctricas (para

producción de energía eléctrica) son de alta temperatura
Xavier Serrano
 INSTALACIÓN SOLAR TÉRMICA DE ALTA
TEMPERATURA
66

Ventajas:

 Altos rendimientos 40-60%

 Pueden producir decenas de MWh.
 Protección ambiental al no emitir emisiones de CO2 ni
residuos contaminantes.
 Combustible gratuito, ilimitado y abundante.
 Genera puestos de trabajo cualificados, que puede ser un
elemento de desarrollo económico.
 Aporta estabilidad al sistema eléctrico gracias a la
posibilidad de hibridar y almacenar energía durante los
periodos de tiempo en que no hay Sol.
 Tecnología suficientemente madura.
Xavier Serrano
 INSTALACIÓN SOLAR TÉRMICA DE ALTA
TEMPERATURA
67

Las diferencias fundamentales entre una central termosolar y

cualquier otra central térmica, están en el subsistema generador
térmico y en el almacenamiento de energía que se puede
interponer entre el generador térmico y el ciclo de potencia.

Conceptos generales importantes central termo solar: El factor

de capacidad y el múltiplo solar.

El factor de capacidad (CF) es un concepto aplicable a

cualquier central eléctrica, y se define como el cociente entre la
energía anual que genera la central y la que produciría si
estuviera trabajando las 8760 horas del año a su potencia
nominal.
Xavier Serrano
 INSTALACIÓN SOLAR TÉRMICA DE ALTA
TEMPERATURA
68

Un FC del 100 % querría decir que la central está trabajando a

plena carga las 8760 horas del año. Sin embargo, esto no es
posible por necesitar parar la central por razones de
mantenimiento de los equipos.

Central de carga base: 4000 a 7000 h/año a plena carga, FC: 46

- 80 %.
Central de carga media: 2000 a 4000 h/año a plena carga, FC:
23 - 46 %.
Central de carga punta: 500 a 2000 h/año a plena carga, FC: 6 -
23 %.

Evidentemente, el coste de la electricidad generada por la

central de carga punta es, a igualdad de tecnología, mucho más
elevado que el de la central de carga base.
Xavier Serrano
 INSTALACIÓN SOLAR TÉRMICA DE ALTA
TEMPERATURA
69

El múltiplo solar (SM): Cociente entre la potencia térmica

útil que proporciona el receptor solar respecto a la potencia
térmica que requiere el ciclo de potencia, en condiciones de
diseño. El punto de diseño de una central termosolar a
menudo es a las 12 h solares del solsticio de verano.

Como la radiación solar variará a lo largo del día y de las

estaciones, la potencia térmica útil producida por el receptor
solar será función del tiempo. Mientras que lo óptimo para el
ciclo de potencia es tenerlo funcionando a plena carga.

Xavier Serrano
 INSTALACIÓN SOLAR TÉRMICA DE ALTA
TEMPERATURA
70

 Con el fin de aumentar las horas en que el ciclo de potencia

trabaje a plena carga, se puede aumentar el múltiplo solar.
 Sin embargo, en ausencia de capacidad de almacenamiento
térmico, en las épocas de mayor insolación, no será posible
aprovechar toda la energía solar disponible. En general, para
una aplicación dada se deberá optimizar la combinación
múltiplo solar / capacidad de almacenamiento.

Xavier Serrano
 INSTALACIÓN SOLAR TÉRMICA DE ALTA
TEMPERATURA: HELIOSTATOS
71

Xavier Serrano
 INSTALACIÓN SOLAR TÉRMICA DE ALTA
TEMPERATURA: CENTRALES SOLARES
72

 Con estas instalaciones se obtienen fluidos que pueden

alcanzar los 2000 °C. Este tipo de plantas pueden alcanzar
un rendimiento térmico del 60% y valores de rendimiento
eléctrico del 20%. Su gran desventaja es que son muy caras
y difíciles de operar.

Xavier Serrano
 INSTALACIÓN SOLAR TÉRMICA DE ALTA
TEMPERATURA: HELIOSTATOS
73

 Heliostatos:
Un campo de helióstatos concentra la radiación solar en un
receptor central situado en la parte superior de una torre
central con la ayuda de un sistema computacional.

Xavier Serrano
 74

 Mostrar video

Xavier Serrano G.
 Bibiografía
75

 “Tecnología Energética” G. Verdú, J.L. Muñoz-Cobo, J. Sancho, J.

Ródenas, R. Sanchís, V. Serradell. SPUVP-97.875

 “Standard Handbook of Powerplant Engineering” T.C. Elliot, K. Chen, R.C.

Swanekamp. Ed. McGraw-Hill. 1998.

 “Energía Solar Térmica de Baja Temperatura”. M. Castro y A. Colmenar.

Ed. Progensa. 2000.

 “Energía Solar Térmica de Media y Alta Temperatura”. M. Castro, A.

Colmenar, J. Carpio y R. Guirado. Ed. Progensa. 2000.

 “Tecnologías energéticas e impacto ambiental”. P.L. García. Ed. McGraw-

Hill. 2001.

 Martin Kaltschmitt, Wolfgang Streicher, Andreas Wiese-Renewable

Energy_ Technology, Economics and Environment-Springer (2007)
