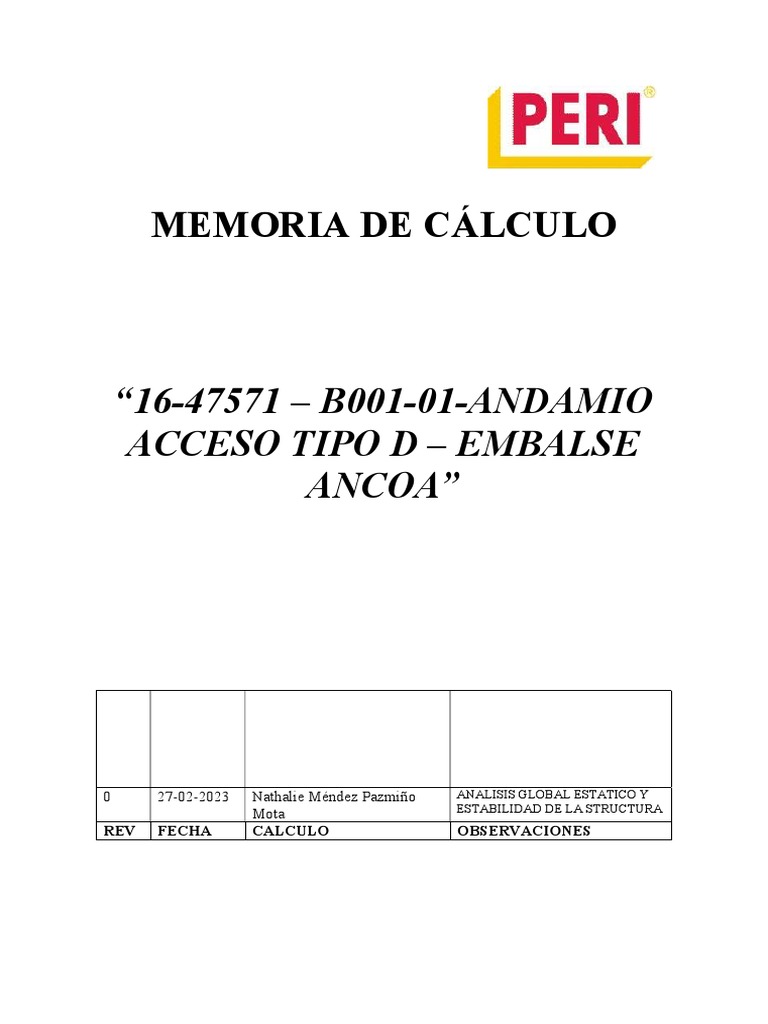

MEMORIA DE CÁLCULO
“16-47571 – B001-01-ANDAMIO
ACCESO TIPO D – EMBALSE
ANCOA”
0 27-02-2023 Nathalie Méndez Pazmiño ANALISIS GLOBAL ESTATICO Y

Mota ESTABILIDAD DE LA STRUCTURA
REV FECHA CALCULO OBSERVACIONES
Memória de cálculo – sistema PERI UP
Obra:16-47571 – B001-01-Andamio Acesso Tipo D – Embalse Autor N.M.P.M.
Ancoa. Fecha 27/02/23
Página 2 de 36
Empresa: Ingeniería Maq. Y Const. Ltda. Rev. 0
ÍNDICE
1. INTRODUCCIÓN ........................................................................................................3
2. NORMAS TÉCNICAS E INFORMACIÓN TÉCNICA ..............................................3
3. PLANOS DE MONTAJE SOLUCIÓN DE ANDAMIO. ............................................4
4. CARACTERÍSTICAS MECÁNICAS DE LOS ELEMENTOS. .................................8
5. HIPÓTESIS DE CÁLCULO ......................................................................................23
6. RESUMEN DE RESULTADOS CON PROGRAMA PFC. ......................................28
7. REACCIONES DE ESTRUCTURA DE ANDAMIO A TERRENO EXISTENTE. 32
8. CONCLUSIONES Y RECOMENDACIONES .........................................................34
Página 3 de 36
1. INTRODUCCIÓN
El presente documento de cálculo tiene por finalidad verificar el uso de la estructura

provisoria utilizada como “Andamio como plataforma de trabajo ubicado en Talca”.
Esta solución provisoria fue confeccionada con elementos de la firma PERI SE.
2. NORMAS TÉCNICAS E INFORMACIÓN TÉCNICA

Todos los elementos estándar de la firma PERI SE, cumplen con las siguientes normas:
NORMAS TÉCNICA.
 Normativa internacional de equipamiento para trabajos temporales.

 UNE-EN 12811-2005: Equipamiento para trabajos temporales de obra.
o Parte 1: Andamios, requisitos de comportamiento y diseño
general.
o Parte 2: Información sobre los materiales.
o Parte 3: Ensayo de carga.
 Carga de viento máximo:

 Carga de viento igual a 0,89 kN/m2.
 Carga de viento de trabajo:
 Carga de viento igual a 0,2 kN/m2.
INFORMACIÓN TÉCNICA PERI
 Ver punto 4.0 de presente documento de cálculo.

Página 4 de 36
3. PLANOS DE MONTAJE SOLUCIÓN DE ANDAMIO.
A continuación, se adjuntan planos de montaje utilizados para el armado de estas

estructuras provisorias.
 16-0047571-B001_1-Andamio Acceso – Tipo D - PERI-UP.
 Figura n°1: 16-0047571-B001_1-Andamio Acceso – Tipo D - PERI-UP.

Planta niveles de estructura de andamio.
Página 5 de 36

Detalle del armado elevación frontal y eje A.

Detalle del armado ejes 1 a 6.
Página 6 de 36

Esquema 3D general de la estructura de andamio.
Página 7 de 36

Detalle de material y notas para la estructura de andamios.
Página 8 de 36
4. CARACTERÍSTICAS MECÁNICAS DE LOS ELEMENTOS.
Sistema PERI UP.
a) Para mayor referencia sobre las características mecánicas y estructurales del sistema
de andamios PERI UP FLEX.
Página 9 de 36
Página 10 de 36
Página 11 de 36
Página 12 de 36
Página 13 de 36
Página 14 de 36
Página 15 de 36
Página 16 de 36
Página 17 de 36
Página 18 de 36
Página 19 de 36
Página 20 de 36
Página 21 de 36
Página 22 de 36
Página 23 de 36
5. HIPÓTESIS DE CÁLCULO
I. Se considera conocido el sistema proporcionado por PERI SE en cuanto a sus

propiedades geométricas y mecánicas, según fue definido en punto 4.0 del
presente documento.
II. 1 kN aproximadamente igual a 100 Kgf
III. Las cargas consideradas para el análisis son las siguientes:
a) Cargas verticales:
o Peso propio Plataforma de trabajo:

 Peso propio 29.18 [kN].
Página 24 de 36
b) Sobrecarga de usos para la plataforma de trabajo. (Carga asignada como

LC2 para programa PFC)
o Sobrecarga de uso LC2: Se aplico una sobrecarga de uso igual a 0.75 kN/m2
en los niveles de plataforma indicados en la siguiente imagen (marcado en
color rojo). Por nivel, la sobrecarga simula el tránsito de 12 trabajadores a la
vez. Por lo tanto, la carga total como transito sobre este nivel de plataforma es
de 12 kN.
Página 25 de 36
c) Cargas horizontales:
o Se considera una carga de viento máximo igual a 0,89 kN/m2. Sin

embargo, se consideró un factor de reducción “shadowing factor” igual a
0.7. La consideración anterior simula que la estructura de andamio no
puede ser encapsulada o cerrada con algún material que impida el paso
del viento.
o Se considera una carga de viento de servicio igual a 0,2 kN/m2. Sin

embargo, se consideró un factor de reducción “shadowing factor” igual a
0.7. La consideración anterior simula que la estructura de andamio no
puede ser encapsulada o cerrada con algún material que impida el paso
del viento.
d) Imperfecciones de los elementos:

Página 26 de 36
IV. De las cargas expuestas en el punto IV se puede comentar que para cada torre de
soporte se analizó lo siguiente:
1.- Casos de carga.
LC2 Live Load Level 1

LC_SW Self-weight of shoring
LC_MW_+X Maximun wind X
LC_MW_-X Maximun wind -X
LC_MW_+Y Maximun wind Y
LC_MW_-Y Maximun wind -Y
LC_WW_+X Working wind X
LC_WW_-X Working wind -X
LC_WW_+Y Working wind Y
LC_WW_-Y Working wind -Y
LC_Al_+z Bow imperfection z
LC_Al_-z Bow imperfection -z
LC_Al_+y Bow imperfection y
LC_Al_-y Bow imperfection -y
LC_SI_+X Inclination X
LC_SI_-X Inclination- X
LC_SI_+Y Inclination Y
LC_SI_-Y Inclination -Y
o Donde:
 LC2: Sobre cargas de uso indicadas en punto III.
 LC-SW: Peso propio de la estructura de andamio.
 LC_MW: Viento máximo.
 LC_WW: Viento de trabajo o de servicio.
 LC_Al: Imperfección local en la estructura de andamio.
 LC_SI: Imperfección global en la estructura de andamio.
Página 27 de 36
2.- Detalle de los porcentajes de utilización de las 8 combinaciones de carga analizadas.

De ello se observa que el escenario de carga 1 se encuentra con mayor porcentaje de
utilización.
Página 28 de 36
6. RESUMEN DE RESULTADOS CON PROGRAMA PFC.
PERI Force Control (PFC) es una extensión de PERICAD para el cálculo estático de los
sistemas PERI UP. Este programa trabaja exclusivamente con elementos de la firma PERI
SE. El motor de cálculo del software es por medio del programa RFEM de la compañía
DLUBAL.
De acuerdo con lo informado en punto 5, a continuación, se muestra la utilización de la

combinación 1.
Resultados combinación SC1#1: Utilización.
Del análisis se observa que el elemento con mayor utilización son las conexiones
horizontales encontrándose a un 51% de su utilización.
La máxima deformación observada es igual a 9.49 mm.

Página 29 de 36
Página 30 de 36
Página 31 de 36
Página 32 de 36
7. REACCIONES DE ESTRUCTURA DE ANDAMIO A TERRENO

EXISTENTE.
Con el programa PFC obtuvieron las reacciones sin factores de mayoración. El

resultado de estas reacciones es el siguiente:
Esquema de planta con ubicación de nodos.

Página 33 de 36
Reacciones de estructura de andamio para combinación de carga 8 con mayor

porcentaje de utilización.
Nota: Todas las reacciones expuestas en la tabla anterior consideran un factor de

amplificación igual a 1.5 por combinaciones de carga.
Página 34 de 36
8. CONCLUSIONES Y RECOMENDACIONES
 La presente memoria verifica las combinaciones de cargas expuestas en el punto

5.0 “Hipótesis de cálculo”.
 La presente memoria verifica que lo elementos de la firma PERI SE que

componen la solución como Andamio Provisorio para plataforma de trabajo con
sobre carga de uso hasta 0.75kN/m2 cumple con las cargas admisibles de cada
elemento.
 Se recuerda que es responsabilidad del cliente verificar que las reacciones

expuestas en punto 7 sean transmitidas adecuadamente al terreno donde se
apoyaran esta torre.
 Se recuerda que la estructura de andamio debe ser armada de acuerdo con lo

indicado en los planos que fue nombrado anteriormente. Estas son:
 16-0047571-B001_1-Andamio Acceso – Tipo D - PERI-UP.
 Se recuerda que la estructura andamio no fue diseñada para que sea recubierta
totalmente con tela u algún otro material que impida el paso del viento. Realizar
lo anterior invalida este documento de cálculo.
Página 35 de 36
 Se recuerda que las sobrecargas de uso para la estructura de andamio son:
a) Sobrecarga de usos para plataforma de trabajo. (Carga asignada como LC2

para programa PFC)
o Sobrecarga de uso LC2: Se aplico una sobrecarga de uso igual a 0.75 kN/m2
en los niveles de plataforma indicados en la siguiente imagen (marcado en
color rojo). Por nivel, la sobrecarga simula el tránsito de 12 trabajadores a la
vez. Por lo tanto, la carga total como transito sobre este nivel de plataforma es
de 12 kN.
Página 36 de 36
 PERI Chile Ltda., se hace responsable de los elementos que constituyen la

solución de andamio. Sin embargo, la resistencia de elementos adicionales que
no se encuentran en esta memoria, son de exclusiva responsabilidad de la
empresa Ingeniería Maq. Y Const. Ltda.
 Si al momento de realizar el montaje se detectan acciones inseguras, se debe dar

estabilidad a la estructura de andamio por medio de amarras provisorias o
elementos de sujeción consultadas a Oficina Técnica de PERI Chile Ltda.
 Todos los apoyos deben estar trabajando adecuadamente sobre una superficie
regular.
 Toda interferencia o modificación deberá ser informada a PERI Chile Ltda.

para su revisión y aprobación
 El no cumplimiento de cualquiera de los puntos antes especificados libera a

PERI Chile Ltda. de toda responsabilidad legal.
