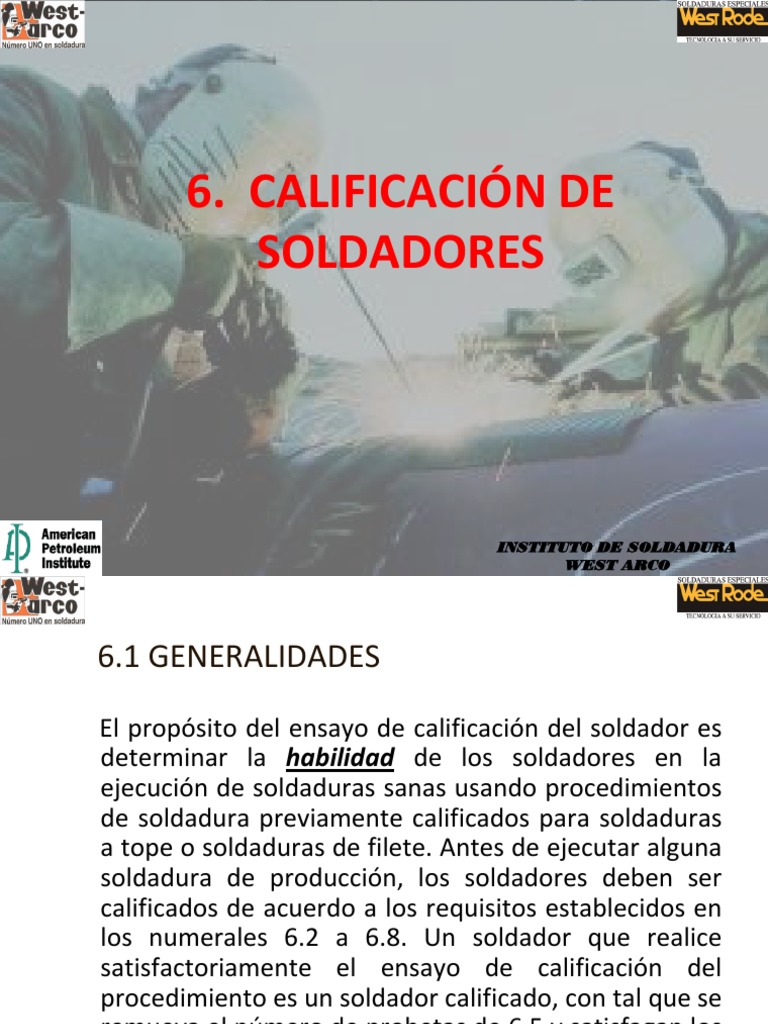

CALIFICACIÓN DE
SOLDADORES
INSTITUTO DE SOLDADURA
WEST ARCO
6.1 GENERALIDADES
6.2.1 GENERALIDADES
Para calificación sencilla, un soldador debe hacer
un ensayo de soldadura, usando un
procedimiento calificado para unir niples de
tubería o segmentos de niples de tubería. El
soldador debe hacer una soldadura a tope en
posición girada o fija. Cuando el soldador se está
calificando en la posición fija, el eje del tubo
debe estar en el plano horizontal, vertical o
inclinado con un ángulo no mayor de 45 grados.
INSTITUTO DE SOLDADURA
WEST ARCO
6.2 CALIFICACIÓN SENCILLA
INSTITUTO DE SOLDADURA
WEST ARCO
6.2 CALIFICACIÓN SENCILLA
INSTITUTO DE SOLDADURA
WEST ARCO
6.2 CALIFICACIÓN SENCILLA
INSTITUTO DE SOLDADURA
WEST ARCO
6.3 CALIFICACIÓN MULTIPLE
6.3.1 GENERALIDADES
• El soldador debe ejecutar dos uniones en tubos
de diámetro 6 5/8” o mayor y espesor nominal
¼” o mayor:
1. Posición 6G fija
2. Trazar, cortar, ajustar y soldar unión en ramal
con el eje del tubo principal horizontal y el eje
de la conexión del tubo debe extenderse
colocado verticalmente hacia abajo desde el
tubo principal
INSTITUTO DE SOLDADURA
WEST ARCO
6.3 CALIFICACIÓN MULTIPLE
6.3.2 ALCANCE
Un soldador que haya completado
satisfactoriamente la prueba de calificación en
6G y una conexión en ramal de tamaño
completo, ambas pruebas en tubería de
diámetro exterior mayor o igual a 12 ¾” estará
calificado para soldar en todas las posiciones,
en todos los diámetros, en todos los espesores
de pared, diseños de junta y accesorios
INSTITUTO DE SOLDADURA
WEST ARCO
6.3 CALIFICACIÓN MULTIPLE
6.3.2 ALCANCE
Un soldador que haya completado
satisfactoriamente la prueba de calificación en 6G y
de conexión en ramal o derivación, ambas pruebas
en tubería de diámetro exterior menor a 12 ¾”
estará calificado para soldar en todas las posiciones,
en todos los espesores de pared, diseños de junta y
accesorios; en todos los diámetros de tubería
menores o iguales al diámetro usado por el soldador
en las pruebas de calificación.
INSTITUTO DE SOLDADURA
WEST ARCO
Calificación Múltiple
Variables Esenciales
Un cambio de un proceso o combinación de
procesos de soldadura a otro(s), como sigue:
• Un cambio de un proceso de soldadura a otro
• Un cambio en la combinación de procesos de
soldadura, a menos que el soldador se haya
calificado en ensayos separados de calificación,
empleando cada uno de los procesos
establecidos para ser usados por la combinación
de procesos de soldadura
INSTITUTO DE SOLDADURA
WEST ARCO
Calificación Multiple
Variables Esenciales
• Un cambio en la dirección de soldadura,
de vertical ascendente a vertical
descendente o viceversa.
• Un cambio de clasificación en el metal de
aporte desde el grupo 1 ó 2 al grupo 3 ó
desde el grupo 3 al grupo 1 ó 2
(véase la tabla 1)
INSTITUTO DE SOLDADURA
WEST ARCO
6.4 INSPECCIÓN VISUAL
• Para que una prueba de calificación cumpla los
requisitos de inspección visual, la soldadura
debe estar libre de grietas, penetración
inadecuada y quemones y debe presentar buena
apariencia. El socavado adyacente al cordón final
exterior no debe superar el menor valor entre
1/32” de profundidad y el 12.5% del espesor de
pared, y no debe haber más de 2” de longitud de
socavado en cualquier soldadura continua de
12” de longitud
INSTITUTO DE SOLDADURA
WEST ARCO
6.5 ENSAYO DESTRUCTIVO
6.5.1 MUESTREO DEL ENSAYO DE
SOLDADURAS A TOPE
Para probar soldaduras a tope, deben cortarse
muestras de cada soldadura de prueba (fig. 12).
Si la soldadura de prueba consiste de segmentos
de niple de tubo, un número aproximadamente
igual de probetas se sacarán de cada segmento.
El número y tipo de probetas a sacar se
relacionan en la tabla 3. Para tubo de diámetro
menor o igual a 1 5/16” los ensayos de doblez de
raíz y de sanidad pueden sustituirse por una
probeta de sección completa, ensayada según
5.6.2.2 y debe cumplir los requisitos de 5.5.3
INSTITUTO DE SOLDADURA
WEST ARCO
INSTITUTO DE SOLDADURA
WEST ARCO
INSTITUTO DE SOLDADURA
WEST ARCO
FIGURA. 12-CONT.
INSTITUTO DE SOLDADURA
WEST ARCO
6.5.2 ENSAYOS DESTRUCTIVOS
• Probetas de tracción, sanidad y doblez
deben prepararse y ejecutarse de acuerdo
a 5.6. Las probetas de tensión pueden
omitirse y reemplazarse por probetas de
sanidad (Nick).
INSTITUTO DE SOLDADURA
WEST ARCO
6.5.3 ENSAYO DE TRACCIÓN
REQUISITOS
• Si alguna de las probetas de sección
reducida o la probeta de sección completa
rompen por la soldadura o en la unión de la
soldadura y el metal base y no cumple los
requisitos de sanidad de 5.6.3.3, el
soldador será descalificado
INSTITUTO DE SOLDADURA
WEST ARCO
6.5.4 ENSAYO DE SANIDAD (NICK)
REQUISITOS
INSTITUTO DE SOLDADURA
WEST ARCO
6.5.5 ENSAYOS DE DOBLEZ
REQUISITOS
• Para los ensayos de doblez, si una probeta
cualquiera presenta discontinuidades que
excedan lo permitido en los numerales
5.6.4.3 o 5.6.5.3 el soldador será
descalificado.
INSTITUTO DE SOLDADURA
WEST ARCO
6.5.5 ENSAYOS DE DOBLEZ
REQUISITOS
• Si una de las probetas del ensayo de doblez falla
en el cumplimiento de los requisitos y en opinión
de la compañía, la discontinuidad observada no
es representativa de la soldadura, la probeta de
ensayo puede ser reemplazada por una probeta
adicional cortada adyacente a aquella que ha
fallado. El soldador será descalificado si la
probeta adicional también presenta
discontinuidades que excedan los límites
establecidos
INSTITUTO DE SOLDADURA
WEST ARCO
6.5.6 ENSAYO DE SOLDADURAS
DE FILETE - MUESTREO
Para ensayar las soldaduras de filete, se
removerán probetas de acuerdo a la figura
10. Si la soldadura consiste de segmentos
de niple, un número aproximadamente
igual de probetas deben ser tomadas de
cada segmento. Las probetas deben ser
enfriadas al aire hasta temperatura
ambiente antes de ensayarlas.
INSTITUTO DE SOLDADURA
WEST ARCO
6.5.7 ENSAYO DE SOLDADURAS
DE FILETE
MÉTODO Y REQUISITOS
• Las probetas de soldadura de filete deben
prepararse y ensayarse de acuerdo al
numeral 5.8
INSTITUTO DE SOLDADURA
WEST ARCO
6.6 RADIOGRAFIA-
SOLDADURAS A TOPE
6.6.1 GENERALIDADES
• Como opción para la compañía, las
soldaduras a tope a calificarse pueden ser
examinadas por radiografía en lugar de los
ensayos establecidos en el numeral 6.5
INSTITUTO DE SOLDADURA
WEST ARCO
6.6.2 RADIOGRAFÍA
REQUISITOS DE INSPECCIÓN
• Se tomarán radiografías de cada una de las
soldaduras de prueba. El soldador será
descalificado si cualquiera de las soldaduras de
prueba no cumple los requisitos del numeral 9.3
• La inspección radiográfica no será usada con el
propósito de localizar áreas sanas o áreas que
presenten discontinuidades y después hacer
ensayos de tales áreas para calificar o
descalificar un soldador.
INSTITUTO DE SOLDADURA
WEST ARCO
6.7 RECALIFICACIÓN
• Si en la mutua opinión de los representantes de la
compañía y el del contratista, un soldador falla en
la prueba de calificación debido a condiciones
inevitables o más allá de su control, puede
dársele al soldador una segunda oportunidad de
calificación.
• No se darán oportunidades adicionales hasta que
el soldador presente evidencias de entrenamiento
posterior que sean aceptadas por la compañía
INSTITUTO DE SOLDADURA
WEST ARCO
INSTITUTO DE SOLDADURA
WEST ARCO
6.8 REGISTROS
• Se debe hacer un registro de las pruebas
realizadas a cada uno de los soldadores y de los
resultados detallados de cada prueba. Se utilizará
un formato similar al de la figura 2. Se debe
mantener una lista de los soldadores calificados y
de los procedimientos para los cuales ellos
calificaron. Un soldador puede ser requerido para
su recalificación si surge duda acerca de su
competencia.
INSTITUTO DE SOLDADURA
WEST ARCO
EJERCICIO 1.
ESPECIFICACION DIAMETRO ESPESOR
EXTERIOR[in] PARED, in[mm)
ASTM A106 GR B 10.750 0.365 (9.3)
API 5L X42 2 3/8 0.154 (3.9)
API 5L X65 10.750 O.279 (7.1)
API 5L X70 20 0.500
API 5L X52 8 5/8 0.277 (7.0)
API 5L X60 8 5/8 0.322 (8.2)
INSTITUTO DE SOLDADURA
WEST ARCO
EJERCICIO 2.
MATERIAL ESPECIFICACION DIAMETRO ESPESOR
EXTERIOR[in] PARED, in[mm)
1 ASTM A106 GR B 10.750 0.365 (9.3)
2 API 5L X42 2 3/8 0.154 (3.9)
3 API 5L X65 10.750 O.279 (7.1)
4 API 5L X70 20 0.500
5 API 5L X52 8 5/8 0.277 (7.0)
6 API 5L X60 8 5/8 0.322 (8.2)
