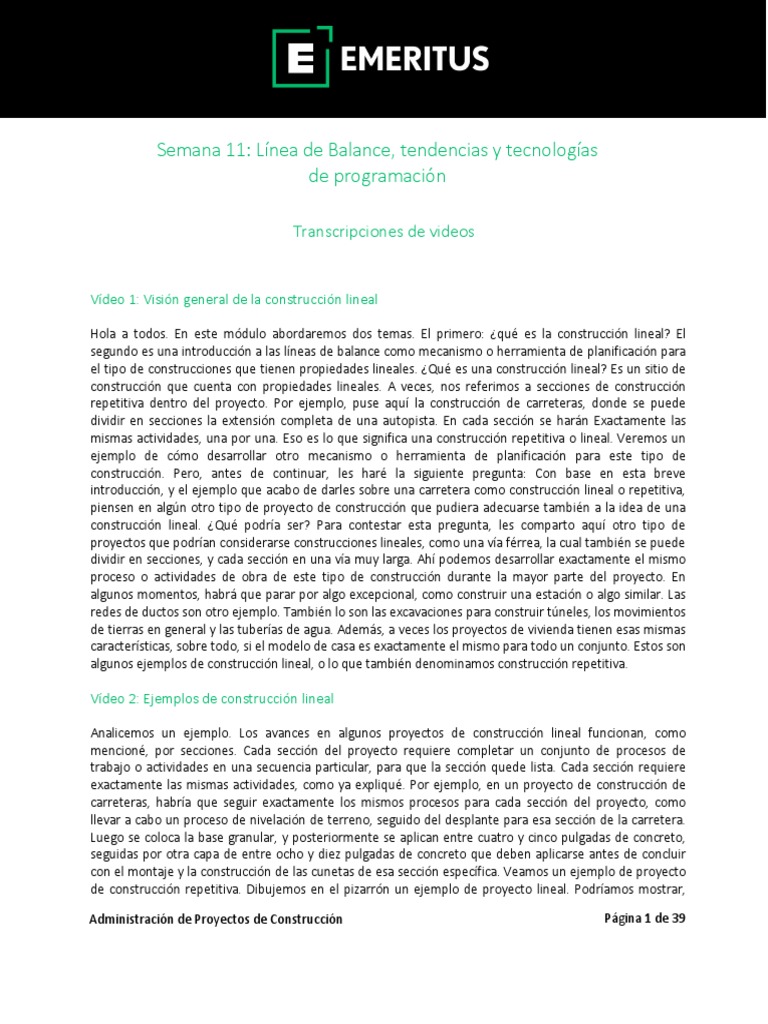

Hola a todos. En este módulo abordaremos dos temas. El primero: ¿qué es la construcción lineal? El
segundo es una introducción a las líneas de balance como mecanismo o herramienta de planificación para
el tipo de construcciones que tienen propiedades lineales. ¿Qué es una construcción lineal? Es un sitio de
construcción que cuenta con propiedades lineales. A veces, nos referimos a secciones de construcción
repetitiva dentro del proyecto. Por ejemplo, puse aquí la construcción de carreteras, donde se puede
dividir en secciones la extensión completa de una autopista. En cada sección se harán Exactamente las
mismas actividades, una por una. Eso es lo que significa una construcción repetitiva o lineal. Veremos un
ejemplo de cómo desarrollar otro mecanismo o herramienta de planificación para este tipo de
construcción. Pero, antes de continuar, les haré la siguiente pregunta: Con base en esta breve
introducción, y el ejemplo que acabo de darles sobre una carretera como construcción lineal o repetitiva,
piensen en algún otro tipo de proyecto de construcción que pudiera adecuarse también a la idea de una
construcción lineal. ¿Qué podría ser? Para contestar esta pregunta, les comparto aquí otro tipo de
proyectos que podrían considerarse construcciones lineales, como una vía férrea, la cual también se puede
dividir en secciones, y cada sección en una vía muy larga. Ahí podemos desarrollar exactamente el mismo
proceso o actividades de obra de este tipo de construcción durante la mayor parte del proyecto. En
algunos momentos, habrá que parar por algo excepcional, como construir una estación o algo similar. Las
redes de ductos son otro ejemplo. También lo son las excavaciones para construir túneles, los movimientos
de tierras en general y las tuberías de agua. Además, a veces los proyectos de vivienda tienen esas mismas
características, sobre todo, si el modelo de casa es exactamente el mismo para todo un conjunto. Estos son
algunos ejemplos de construcción lineal, o lo que también denominamos construcción repetitiva.
Analicemos un ejemplo. Los avances en algunos proyectos de construcción lineal funcionan, como
mencioné, por secciones. Cada sección del proyecto requiere completar un conjunto de procesos de
trabajo o actividades en una secuencia particular, para que la sección quede lista. Cada sección requiere
exactamente las mismas actividades, como ya expliqué. Por ejemplo, en un proyecto de construcción de
carreteras, habría que seguir exactamente los mismos procesos para cada sección del proyecto, como
llevar a cabo un proceso de nivelación de terreno, seguido del desplante para esa sección de la carretera.
Luego se coloca la base granular, y posteriormente se aplican entre cuatro y cinco pulgadas de concreto,
seguidas por otra capa de entre ocho y diez pulgadas de concreto que deben aplicarse antes de concluir
con el montaje y la construcción de las cunetas de esa sección específica. Veamos un ejemplo de proyecto
de construcción repetitiva. Dibujemos en el pizarrón un ejemplo de proyecto lineal. Podríamos mostrar,
Vamos a introducir la línea de balance, con base en lo expuesto previamente sobre proyectos de
construcción lineal o repetitiva. Vamos a ver dos cosas. Primero, una definición, y después, el objetivo. La
definición de línea de balance: es un método o herramienta de planificación impulsado por los recursos. La
línea de balance es útil para proyectos de construcción repetitiva o proyectos de construcción lineal. Esa es
la definición. El objetivo principal del método de línea de balance es encontrar los recursos de construcción
necesarios para cada proceso o actividad repetitivo, como en el ejemplo que vimos anteriormente, para
que las actividades subsecuentes no se vean obstaculizadas. Necesitamos establecer la cantidad de
recursos que requieren todos los procesos para tener, hasta donde sea posible, trazos paralelos o ritmos
de producción paralelos, o que sean aproximadamente iguales, para evitar intersecciones entre procesos o
actividades, lo que provocaría interrupciones, pues corremos el riesgo de que detener uno de los procesos,
desencadene una reacción en cadena para otros procesos que forman parte del proyecto. Esos son el
objetivo principal y la definición de línea de balance. En lo que respecta a los cálculos de línea de balance,
hay seis pasos: Aquí destaco los primeros cuatro. Los otros dos vienen en las siguientes diapositivas.
Primero, elaborar el diagrama lógico que consiste en trazar las curvas de producción –aquí nos referimos a
ellas como líneas– para resaltar las pendientes en los ritmos de producción de cada proceso dentro de la
construcción repetitiva. Segundo, estimar las horas hombre necesarias para completar cada actividad; la
duración de la actividad. Tercero, elegir un margen de tiempo para evitar la interferencia entre actividades.
Es lo que llamamos lapso o intervalo. Cuarto: calcular las tasas de producción requeridas con base en el
ritmo de ejecución del proyecto: cuándo necesitamos concluir el proyecto con base en una tasa de
producción requerida por el proyecto mismo. La tasa de producción se calcula, como les voy a mostrar en
un momento, en términos de ecuaciones. Quinto, completar la siguiente tabla. En la tabla tenemos una
primera columna dedicada a la actividad o proceso para el que queremos desarrollar cálculos adicionales
que nos permitirán trazar su línea de balance. Este es un ejemplo: A, B, C, D, hasta el final. Las columnas 2 y
3 contienen algo que obtendremos del cálculo: es el total de horas hombre por sección o unidad que
necesitaremos –en esa construcción repetitiva– para la actividad A, la actividad B, la C, y así sucesivamente.
La tercera columna nos dice cuánto personal o trabajadores por equipo o cuadrilla necesitaremos en cada
sección para realizar la actividad A, la actividad B, la C, etcétera. La columna cuatro define el tamaño
Administración de Proyectos de Construcción Página 3 de 39
teórico de las cuadrillas para la tasa de producción elegida. Vamos a hacer los cálculos para desarrollar un
ejemplo. En el ejemplo, veremos la producción deseada, que aquí se denomina como R, y es la ecuación
para la columna número cuatro: R multiplicada por las horas hombre por unidad, marcadas en la columna
dos, dividida entre el número de horas de trabajo por persona por semana. El resultado del número de
horas hábiles por trabajador es de ocho diarias; por semana, supondremos que tenemos cinco días hábiles,
es decir, 40 horas de trabajo por trabajador a la semana. En este caso, la R nos dará la producción deseada
o tasa de producción elegida. La columna cinco sirve para definir el tamaño real de las cuadrillas. El tamaño
real por cuadrilla es un múltiplo de la columna cuatro, que nos dio el tamaño teórico de cada cuadrilla. El
tamaño real por cuadrilla, en la columna cinco es Ga, igual al múltiplo de G, columna cuatro, porque, a
veces, en el tamaño teórico por cuadrilla obtenemos Así que necesitamos ajustarlo para tener un múltiplo
que nos permita encontrar cuántas cuadrillas necesitamos en determinada actividad de nuestro proyecto.
En la columna seis, calculamos la tasa de producción real. Así, tenemos la tasa de producción elegida que
nos proporcionó el cálculo de R, y tenemos Ga, que es el tamaño real por cuadrilla, en la columna cinco,
dividido entre G, que es el tamaño teórico de las cuadrillas a la tasa de producción elegida que hemos
obtenido con la ecuación. Así hacemos las operaciones para obtener Ra, que consiste en la tasa de
producción real para la columna seis. En la columna siete, queremos encontrar la duración de la actividad
por una unidad o sección. Y resulta que D es igual a las horas hombre por unidad de la columna dos,
divididas entre el número de trabajadores por cuadrilla, en la columna tres, multiplicada por el número de
horas de trabajo por persona por día, suponiendo que trabajan ocho horas diarias. Al hacer los cálculos,
despejamos la columna siete. La columna ocho es el tiempo de principio a fin… Disculpen, es el tiempo
desde el comienzo en la primera unidad o sección, hasta el comienzo en la última unidad o sección del
proyecto. Y lo calculamos así: T aquí es igual a n menos uno, donde n es el número total de unidades o
secciones repetitivas. Por ejemplo, al principio del módulo hablamos sobre una carretera o construcción
lineal con 13 secciones. En este caso, el número total de unidades repetitivas sería 13 –lo ponemos aquí–
menos uno, multiplicado por lo siguiente: número de días hábiles por semana, que será cinco dividido
entre Ra, que es la tasa de producción real en la columna seis. Eso resuelve la columna ocho. Para la última
columna, el tiempo mínimo de buffer, que se sugiere tener al inicio del proyecto para señalar, ya sea dos
semanas… cinco semanas… entre cada proceso en las actividades de construcción del proyecto. Es lo que
llamamos intervalo.
El sexto y último paso para calcular y trazar una línea de balance, consiste en diseñar el diagrama de línea
de balance. Veamos un ejemplo rápido. Tenemos tres procesos para cada línea A, B y C, que marcan un
proceso o actividad de obra. Las últimas tres columnas de la tabla, las columnas 7, 8 y 9, irán aquí porque
nos ayudarán con el trazo de la línea de balance. En lugar de escribir la tasa de producción, como ya
expliqué, lo podemos sencillamente trazar como una barra. La primera, la línea A o barra A, muestra con su
grosor la duración de la actividad por un proyecto… lo siento, por una unidad o sección. También trazo aquí
la actividad B. Cuanto más larga sea cada sección, más gruesa será su barra en cada uno de los procesos o
actividades de construcción, donde vamos a proyectar la línea de producción. La columna ocho, como ya
mencioné, es el tiempo desde el comienzo de la primera unidad hasta el comienzo de la última unidad. Si
esta es A, tenemos que la primera unidad se ubicará aquí, y después vendrán la segunda unidad, la tercera,
la cuarta, la quinta, y así sucesivamente hasta la unidad 13. Permítanme trazarla rápidamente. A sería de
esta forma: este es el tiempo, y esta es la producción; podríamos tener secciones como esta
continuamente hasta la última sección, digamos 13, para ser consistentes con el ejemplo anterior. En este
Administración de Proyectos de Construcción Página 4 de 39
caso, trazaremos estas secciones como una línea o proceso A; y el comienzo de la primera sección, y el
comienzo de la 13a., o la última sección, será aquí la columna, número ocho, y de igual forma para B y C.
Así, cada columna, barra o línea de producción consiste, de hecho, en varias barras pequeñas que señalan
cada sección que tenemos en nuestro proyecto repetitivo. Por facilidad, solo trazamos una línea, en lugar
de pequeñas barras, para mostrar el principio y el final de cada sección. Sigamos adelante con el ejemplo:
Hemos identificado también, en consecuencia, la actividad o proceso C, desde su inicio, que se ubicará
aquí, hasta el principio de la última unidad, que estará aquí, y también será ocho, o columna ocho. En este
caso, veremos… –por medio de la tabla cuyos números hemos desarrollado o calculado– veremos la
actividad o proceso C. Vamos a la columna ocho, y aquí encontrarán ese número. Más adelante, como ya
mencioné, tendremos un tiempo de intervalo o buffer entre cada uno de los procesos, líneas o curvas de
producción. Menciono una regla general. Si la siguiente actividad, digamos, por ejemplo, entre A y B… Si la
siguiente actividad se desarrollara más deprisa, tendríamos una R mayor, y la R la obtenemos de la tasa de
producción real, columna seis, que es Ra. Si la siguiente actividad se realizara más deprisa, la R más alta
también sería más rápida en la producción. Se vería más inclinada. ¿Qué sucedería entonces? El intervalo
se ubicaría encima de las dos actividades, como ya mencionamos en la columna nueve, porque no
queremos tener intersecciones. Así, mantenemos un buffer en la parte superior. Entre B y C, C es más
rápida que B. En este caso, si ponemos el buffer en la parte superior, ¿qué sucederá? Desplazaremos C
completamente, y ¿qué pasará entonces? Se presentará una intersección. Por esa razón, mantenemos el
buffer en la parte inferior. Es lo que señalamos aquí como “viceversa”. Si la próxima actividad fuera más
lenta, entonces, tendremos una Ra más baja o menor que la de la siguiente. De esta forma, ubicaríamos el
buffer en la base, como observamos en B y C, donde pusimos el buffer aquí. Los números 7, 8, y 9, se
refieren, por supuesto, a las columnas 7, 8 y 9. Estas son algunas sugerencias para trazar una línea de
balance, que analizaremos ahora con un ejemplo detallado.
Después de haber realizado los cálculos de la tabla, trazaremos la línea de balance, y para diseñar la línea
de balance, para trazarla, necesitamos las columnas para todas las actividades. Hay que fijarse, porque está
muy delgada, pero la línea D tiene una duración de actividad de 2.19, por lo que la letra D no aparece aquí.
Pero este es el ritmo de producción, la línea de producción de la actividad o proceso D, y tiene una tasa de
producción real de 4.56. Si se dan cuenta, por eso la tracé más inclinada hacia la actividad C, porque su
tasa de producción es más rápida. En la actividad A, si quisiéramos colocar los números en la línea de
balance, vemos que este punto aquí, que es el final de la primera sección del proceso A, o actividad A, sería
4.58, porque es la duración de la actividad de la primera unidad. Así que el grosor de cada una de estas
líneas, será dado por la columna siete. En este caso, ¿cuál sería el punto en el tiempo en el eje X, aquí? Este
punto es el inicio de la última sección de la carretera en la actividad A. Como mencionamos, lo podemos
arrastrar aquí desde la columna ocho, es 29.05. En este caso, ¿cuándo terminaremos la última sección del
proceso A? En el cronograma de línea de balance sería 29.05 más la duración, el grosor de A, que es 4.58.
El resultado sería, 33.6, que es cuando terminaríamos, aproximadamente, todas las secciones del proyecto
para el proceso A. Para seguir adelante, vemos ambos procesos, A y B. El proceso A tiene una tasa de
producción real de 3.27, y el proceso B tiene una tasa de producción real de 3. Como expliqué antes, si
tenemos la actividad B, la siguiente actividad, con una producción más lenta, entonces el buffer se ubicará
en la parte inferior. En este caso, quisiéramos agregar alrededor de cinco días, para indicar que este punto
en el tiempo de la línea de balance de B sería 4.58 más cinco días como intervalo o buffer. Eso nos indica
que, en la primera sección de la carretera, empezaremos a desarrollar el proceso B 9.58 días después del
inicio del proyecto. Posteriormente, lo que podemos identificar en el cronograma sería el grosor de la línea
o la duración de una sección. En la tabla, también lo definimos como 5, así que tomamos 9.58 más 5, lo
que equivale a 14.58, y continuamos con B y C. C cuenta con una tasa real de producción menor, 2.96, que
B, que tiene 3, así que el buffer estará también en la parte inferior. Cinco días de buffer más 14.58 dará
como resultado 19.58 para el inicio de la actividad C de la primera sección del proyecto. Y el final de esa
sección específica de la actividad C será la duración de C, es decir, 5.07 más 19, que es la fecha de inicio,
Entre C y D, antes de continuar, señalé: ¿qué piensan de la última sección del proyecto? ¿Cuándo
pensamos concluir esa última sección de la actividad C? Sería lo mismo que la columna ocho, que da 24.65,
del final de la primera actividad al final de la última actividad de C, o de la primera sección a la última, lo
que dará 24.65 más 32.11 de la actividad o proceso C. Porque podemos leer la columna 8 como el tiempo
del inicio de la primera sección al inicio de la última sección, o el tiempo del término de la primera sección
al término de la última sección. Eso se debe a que la diferencia entre el principio y el final es constante y se
plasma como la duración de la actividad de la columna siete. Dicho esto, ¿dónde estará el buffer entre la
actividad C y la D? Veamos la actividad D, cuya tasa de producción real es 4.56. La pendiente es más rápida
que la de la actividad C, así que mantendremos el buffer en la parte superior como los siguientes cinco
días. El inicio de la última sección de la carretera en la actividad D será de 56.76 más los cinco días.
Seguimos adelante para encontrar cuándo terminará esta, para obtener la duración de la actividad D en
esa sección –la última sección–, que será 2.19, como podemos ver en la tabla. Para continuar, también
podremos determinar el número, aquí, con base en lo ya explicado sobre la columna ocho, tanto desde el
tiempo de inicio, como de final a final de ambas actividades. En este caso, tenemos 63.95 –este punto
aquí–, menos lo que vayamos a obtener de la columna ocho, para definir el tiempo de terminación de la
Hola a todos. Mi nombre es Dareen Salama, y estoy con STV Group. Estoy aquí para hablar de aplicaciones
tecnológicas para la programación, o calendarización, ahora que han aprendido un poco de teoría de
programación y los conceptos detrás de ella. Vamos a hablar de cómo se usa el software en la industria
para facilitar cualquier función relacionada con la programación. Así que los objetivos de esta sesión son
adquirir una visión general sobre las aplicaciones tecnológicas relacionadas con diversos aspectos de la
programación. Uno es el desarrollo de la programación. ¿Cómo desarrollamos una programación utilizando
software? ¿Cómo analizamos una calendarización? ¿Cómo compartimos y colaboramos en calendarios que
están disponibles, y cómo visualizamos la programación? Eso realmente se relaciona con la información de
los conceptos de modelado en la construcción. Un resumen rápido de STV, es que tenemos cuatro
divisiones, tres de ellas enfocadas en diseñar edificios e instalaciones, infraestructura de transporte y
servicios de energía. Están enfocadas mayormente en diseño, pero tienen necesidades de programación
para la fase de diseño de los proyectos. La gestión de la construcción, CM, se ocupa, sobre todo, de la fase
de construcción, como se desprende de su nombre, y la mayor parte del trabajo relacionado con la
programación se realiza en el marco de la revisión o el desarrollo de programas para proyectos de
construcción. Los controles de los proyectos proporcionan servicios para estas cuatro divisiones y dentro
de estos servicios de los controles del proyecto hay servicios relacionados con la programación de costos y
con la tecnología. Hoy me centraré en el aspecto de la programación y la tecnología, y en cómo se
Así que, solo un rápido resumen de lo que realmente hay en el mercado. Muchas veces recibimos
preguntas acerca del software existente y que puede usarse para la programación. Hay algunos muy
estándar. Quiero decir, cada proyecto de construcción en que he estado utiliza Primavera P6. La mayoría
de las veces es un requisito contractual de los propietarios; ¿y por qué un propietario pondría un requisito
contractual como ese? Realmente es porque tienen una base de datos importante. Así, tendrían una base
de datos con todos los calendarios de sus proyectos, y quieren que todos los proyectos que se realicen
bajo su paraguas se incluyan en esa base de datos. De esta manera, pueden hacer cualquier tipo de
análisis. Así, algunos propietarios quieren P6 y otros dirían, ya saben, P6 o algo similar que te proporcione
esa capacidad, y eso significa que tengo una interoperabilidad adecuada en la tecnología. Así pues, si has
desarrollado un calendario en P6 puedes transferirlo a Microsoft Project, o viceversa, o si has utilizado
cualquier otro sistema. Por supuesto que hay muchos otros sistemas por ahí. Estos no son los únicos. Estos
son los que utilizamos actualmente. Utilizamos principalmente estos sistemas en los proyectos. Sé que hay
muchos otros sistemas de programación, BIM, relacionados con los sistemas de programación, sistemas de
análisis de programación, herramientas personalizadas, pero, como he dicho, estos son los que más
utilizamos hoy en día. Los clasifiqué en las categorías de las que hablamos al principio, que es realmente la
tendencia de desarrollo de calendarios. ¿Qué utilizo para crear un calendario P6? Utilizo Microsoft Project.
Déjenme darles una rápida visión general de Primavera P6, antes de comenzar el ejercicio práctico.
Algunos elementos que les van a servir si los conocen, como que P6 puede trabajar en una base de datos o
en muchas bases de datos, y puedes, dentro de una empresa, tener múltiples bases de datos. Por ejemplo,
he mencionado que STV tiene cuatro divisiones. Cada una de estas divisiones puede tener su propia base
de datos separada, en un administrador separado, diferentes permisos y diferentes niveles de seguridad en
cada base de datos. El otro aspecto de P6 es que permite gestionar varios proyectos al mismo tiempo, en
un solo entorno, lo que permite trabajar estos proyectos en programas más amplios. Digamos que estoy
trabajando en un aeropuerto. Podría haber una subestación, carreteras, instalaciones subterráneas,
trabajos en pista. Todo eso se agruparía en un solo programa. Eso es el aeropuerto. Y permite que se
gestione en un solo entorno. Digamos que soy una empresa que trabaja en múltiples proyectos. Para un
cliente, digamos, estoy construyendo varios edificios para la Universidad de Columbia. Entonces, tendría
todos estos proyectos en una sola cartera, es decir, bajo el nombre de Columbia, para poder filtrar
realmente todos los proyectos que se relacionan con un cliente. Otra cosa sobre P6, muy importante de
Bueno, vamos a empezar con algunos ejercicios prácticos en las aplicaciones de software que podemos
utilizar para desarrollar nuestros calendarios. Y en el camino voy a mostrarles algunos proyectos existentes
y vamos a crear algunos de los ejemplos que se han utilizado en otras partes del curso. Vamos a hacerlo
manualmente, y vamos a ver cuánto más rápido se hace de manera automática utilizando aplicaciones de
software. Así, el primer software que vamos a utilizar es Microsoft Project. Entonces, voy a entrar aquí, y
Administración de Proyectos de Construcción Página 12 de 39
normalmente se hace bajo la plataforma de Office. Si lo usas mucho, lo vas a encontrar en tu menú de
botones rápidos. Así que, echemos un vistazo a esta interfaz. Lo que verás en esta interfaz de Microsoft
Project es realmente muy similar a la de Excel, en términos de cómo se introducen los datos, lo que hace
que sea muy simple y fácil de usar para muchas personas que normalmente utilizan Excel. Así, lo que tienes
aquí es un formato típico para ver ese gráfico de barras, tareas CC. Y puedes enumerar aquí todas tus
tareas. Puedes empezar por enumerar tu duración. Puedes empezar a añadir fechas o puedes añadir
relaciones. Puedes cambiar la vista, así que puedes obtener una vista de calendario. Puedes tener una vista
de diagrama de Gantt, un diagrama de red, una hoja de recursos, gráficos de recursos, etcétera. Así que,
voy a seguir con el diagrama de Gantt. Es la vista más típica, utilizada para la calendarización, o
programación. Los otros elementos son muy simples, similares a las otras herramientas de Microsoft Office
con el formateo, el cambio de tamaño de las pilas, o listas de estructuras de datos. Y otros elementos más
específicos. Déjenme comenzar creando una programación o calendarización muy simple, que es similar a
uno de los ejemplos que han tenido antes; así que solo voy a ponerlo en una pantalla muy rápido. Si
quieren hacer una captura de pantalla o anotarlo para que sigan haciendo ustedes también el ejercicio. Así
que, esto es muy simple. Tienen una lista de actividades. Cada una de ellas tiene una duración, y cada una
tiene algún tipo de predecesor o relación con otras actividades. Así que, muy simple, lo que vamos a hacer
es, aquí, volver a Microsoft Project y empezar a enumerar estas tareas. Ahora, puedes copiar y pegar las
tareas de otra hoja de cálculo, o de una hoja de cálculo de Excel, o incluso de PowerPoint, o puedes
empezar a escribirlas tú mismo. Lo que voy a hacer es empezar a teclear estas actividades. Así que, tienen
la actividad A, la actividad B, C, D, E, F y G, y ahora realmente han comenzado ese punto de partida que
quiero para estas tareas. Entonces, van a empezar listando la duración. Así que, de nuevo, muy simple. las
actividades, y se darán cuenta aquí que empiezan a aparecer en la vista del diagrama de Gantt como
diferentes gráficos de barras, diferentes barras que se muestran en ese gráfico, dada su línea de tiempo. Y
entonces, lo que realmente necesitan hacer para tener la secuencia correcta del trabajo es realmente
Identificar al predecesor. Y una cosa muy importante sobre Microsoft Project es que estos predecesores se
asignan por este número aquí, básicamente. Por tanto, si quiero que B sea precedida por A, entonces
tengo que escribir uno. No puedo simplemente escribir una A; no puedo escribir el nombre de la tarea.
Dentro de Microsoft Project es una tarea, no una actividad. Esa es la terminología para ello, y tengo que
escribir en ese número. Este es el ID que se identifica. Ahora, si hago doble clic aquí, puedo ver un poco
más de información sobre la propia tarea y sobre el predecesor. Por lo tanto, podría ser que, ya saben, la
relación no tiene que ser termina lo comenzado. Podría ser cualquier otra relación. En este momento,
estamos asumiendo el final, para empezar, que es la forma más simple, y la forma más utilizada de la
relación, pero que se puede cambiar aquí. Esto muestra bien que esta es la tarea B. Por supuesto, esto es
probablemente solo una línea de base, por lo que no hay ningún porcentaje completo aún. De la
programación manual y automática voy a hablar en un minuto. Y luego, ¿debo desplegarlo en la línea de
tiempo, debo ocultar la barra o moverla hacia arriba con la opción roll-up? Ahora no vamos a tocar estas
opciones. Y luego, si veo los predecesores, puedo empezar a enumerarlos aquí. Así que, si quiero asignar
otro predecesor y no quiero hacerlo de la misma manera que lo hice donde escribo ese número, puedo
hacer clic en este desplegable aquí, y me mostrará todas las otras actividades que están dentro de mi
proyecto. Entonces, asigno la tarea A para ser el predecesor de B, y luego el tipo de relación la podría
cambiar desde aquí. Así que, aquí estoy eligiendo el final para empezar, pero, por supuesto, puedes elegir
cualquier tipo de relación. Y puedes identificar el retraso. Puede ser un día, cinco días, cualquier número de
días que quieras probar. La pestaña de recursos no la tocaré hoy, pero puedes empezar a asignar recursos.
Puedes empezar a asignar gerentes, recursos humanos, equipo, material, todo lo que se utilizará para la
realización de esta actividad. Hay otros ajustes avanzados, voy a hablar de eso en un minuto. Y puedes
La otra cosa que quiero hacer es resumir este proyecto; me gustaría mostrarlo en términos de una especie
de estructura de desglose de trabajo. Así que voy a hacer un resumen aquí. Entonces, de nuevo, lo que hago
es seleccionar todas las filas y añadir un resumen de tareas. Voy a hacerlo al nivel del proyecto. Voy a
llamarlo ejemplo uno. Algo a tener en cuenta es que esta duración son días de trabajo. Por lo general,
cuando estamos mostrando días de trabajo, es el número de días para que el proyecto se complete. Ahora
bien, cómo resolver ese ejemplo en los ejercicios manuales anteriores. No tomamos en cuenta los
calendarios, no tomamos en cuenta los días laborales y los no laborales. Esto es, asumiendo que trabajamos
todos los días. Esto es 18 días, pero, lo que Microsoft Project está haciendo es que esta es la duración del día
de trabajo. ¿Qué pasa con la duración de los días naturales? ¿Cuánta diferencia de tiempo hay entre el 26
de octubre y el 3 de octubre? Lo que puedes hacer es añadir una nueva columna. Permítanme eliminar la
columna de recursos aquí. Pueden añadir una nueva columna y llamarla duración de días naturales, o
déjenme llamarla duración. En términos de días naturales, voy a editar ese campo desde el botón derecho, y
luego la configuración de campo. Aquí, básicamente seleccionas la ubicación que deseas, dentro de tus
campos personalizados. Y quieres darle un título. Puedes seleccionar el ancho de la alineación, y así
sucesivamente. Entonces, selecciona eso para la asignación, y luego vas a la configuración de campo
personalizado. Y luego, en realidad queremos hacer la fórmula. Así que, hice clic en el botón de radio de la
derecha, para que sea una fórmula, y luego hago clic en la fórmula que me permite añadir cualquier tipo de
fórmula en ese campo, para calcular un tipo especial de campo que no ofrece generalmente Microsoft
Project. Entonces, lo que voy a hacer es que quiero la fórmula de la diferencia de fecha. Así que, voy a
insertar una función mítica. Estoy insertando una función, y es una función de fecha u hora. Y esa es en
realidad la diferencia. Es la diferencia entre una fecha y la otra. Entonces, el intervalo es normalmente…
¿quieres la diferencia en términos de meses, días, horas, años? Quiero la diferencia en términos de días. Así
que, voy a escribir en 'dd', que es para los días, el código para los días. Y luego las diferencias entre la fecha
uno, que es la fecha de finalización. Así, estos campos son campos predefinidos de Microsoft Project, que tú
puedes seleccionar. Así que, terminar. Y luego, coma, inicio. En realidad, tengo ambos. Vamos a ver cómo
funciona. Así que, de nuevo, la diferencia. Y luego el intervalo, es un día, y luego la primera fecha. Este es el
comienzo, y la segunda fecha es el final. Muy bien. Así que, fíjense aquí, que esta duración es en días
laborales, no en días naturales. Por lo tanto, si queremos añadir una columna para los días naturales,
Voy a mi menú de inicio y normalmente voy a encontrar… ya sea Oracle o P6, Primavera P6. Voy a hacer
clic ahí. Lo primero que hay que mencionar es que P6 es una plataforma de base de datos. Así que todo se
sustenta en una base de datos; no es un archivo. Hay una base de datos que incluye todos los datos de la
empresa o todos los datos del proyecto. Así que tienes que seleccionar la base de datos con la que estás
Administración de Proyectos de Construcción Página 17 de 39
trabajando, y muchas veces, si una base de datos no está seleccionada, la plataforma no se iniciará.
Entonces, selecciono esa base de datos, y voy a la base de datos de proyectos SDV. Tiene permisos y
derechos. Así que voy a introducir mi nombre de usuario y contraseña. Ahora se está conectando al
servidor de la empresa. Es por eso que toma un poco más de tiempo que Microsoft Project, y se conecta a
todos los calendarios de la empresa. Así que, déjenme minimizar esto por un segundo. Entonces, la interfaz
de P6, quizá no sea tan complicada como la de muchos otros sistemas, pero no es tan simple como
Microsoft Project. Algunas personas quizá tengan miedo de abrir la base de datos de P6, para trabajar con
ella. A veces es un reto para algunos. Vamos a hablar un poco de la interfaz. Una vez que empiezas a abrir
esa base de datos, abres esta ventana de proyectos. Realmente te está mostrando todos los proyectos que
están en el sistema. No te muestra un proyecto y haces doble clic en un archivo para abrirlo; en realidad,
estás abriendo toda la base de datos. Hay algo que se llama estructura del proyecto de la empresa, de lo
que he hablado antes. La estructura del proyecto de la empresa es realmente la forma de dividir toda la
base de datos. Puede ser por cliente, puede ser por tipo de proyecto. Por lo tanto, puedes agregar la
aviación, la atención de la salud, residencial, oficinas comerciales, etcétera. Podría basarse en la forma de
operar como negocio. Así que nosotros como empresa decidimos desglosarlo en términos de personas y
de quién es responsable de qué trabajo, y luego pueden crear su propio desglose bajo su propia estructura
única. Así, la estructura de proyectos de la empresa se ve realmente desde un nivel empresarial, y si
quieres llegar a esa vista de EPS, vas a la empresa y luego vas a los proyectos. Esa es la vista en la que
estoy. Permítanme ampliar esto. Hay muchos detalles aquí abajo, y esa ventana con todos los detalles
siempre se muestra. Y si no se muestra, puedes hacer clic en este icono de aquí. Te mostrará los detalles.
Entonces, si hago clic ahí, me mostrará esa pestaña. Si no la tienes en tu pantalla, Puedes hacer clic en ella
y podrás verlo. Permítanme bajar hasta mi nombre, aquí. Pueden ver que tengo múltiples proyectos,
puedo crear desgloses bajo mi propio nombre y crear cualquier tipo de desglose que necesite. Y ahora,
permítanme abrir uno de estos proyectos para ver un ejemplo. Verán que apareció otra pestaña aquí
mismo. Otra pestaña que es para la actividad. Esa pestaña de Actividades realmente te muestra tu propio
proyecto. Mucha gente ve los proyectos y está buscando uno que tenga las actividades a un nivel
detallado. No. Bajo los proyectos, es el EPS. Te muestra cada proyecto enrollado abajo, o solo con un
elemento de una línea. Por lo tanto, si veo mi nombre de nuevo en este proyecto, como se muestra, con
un elemento de una línea, y muestra que comienza el 24 de mayo de 2013 y termina en diciembre de
2013. Eso es todo el proyecto. No hay manera de que yo pueda ver el nivel de actividad en esta vista. Solo
puedo abrir el proyecto, y puedes abrir el proyecto haciendo clic derecho. Lo verás; aquí está esta carpeta
demostrando que el icono cambia para mostrar que está abierto. Por lo tanto, solo tengo un proyecto
abierto. Y si vas a la pestaña de actividades, podrás ver la lista de actividades. También puedes llegar a esa
pestaña de actividades haciendo clic aquí. Cuando haces clic en las actividades, te muestra todas las
actividades que has abierto, todas las actividades para el proyecto que tienes abierto. Por tanto, si tienes
un proyecto que muestra que hay cinco proyectos te muestra los cinco, y si tienes dos proyectos, te
muestra dos proyectos. Déjenme volver a la vista de la actividad. Este proyecto aquí tiene diferentes
ajustes. Si hago clic en, digamos, esta actividad, claramente esto es un hito, no solo porque se llama Hito,
sino también porque tienes este icono aquí, mostrando la forma de diamante, que es bastante estándar en
cualquier herramienta de programación. Permítanme restaurarlo por los ID de actividad. Así que voy a
hacer clic aquí. Una vez que haces clic en esta vista, de nuevo se ve la página de detalles de la tarea. Ahora,
de nuevo, si no lo tienes, puedes hacer clic en el icono de detalles, en la parte superior: aquí. Como puedes
ver, si haces clic en cualquier otro icono, te muestra vistas muy diferentes. Déjenme volver a ese detalle de
la actividad. Puedes claramente expandir y reducir el tamaño de esta pestaña dependiendo de lo que
quieras ver en tu pantalla. Por tanto, al añadir una actividad en P6, necesitas prestar mucha atención a
Hicimos algunos cambios de formato en Microsoft Project para ver la ruta crítica; normalmente en P6 la
ruta crítica ya está resaltada. La puedes ver en rojo, ya está allí. De nuevo, si quieres cambiar ese formato,
siempre puedes hacerlo, las aplicaciones de software son muy similares. Nunca dudes en hacer clic en un
par de elementos y averiguar lo que muchos, como tú, consiguen. Así es realmente como se aprende
mejor. Entonces, si hago clic derecho aquí, y hago clic en opciones de gráfico de barras, puedo ver
diferentes opciones para el gráfico de barras. Puedo reformatear esa página; quiero verla. Así que veamos.
Digamos que quiero mostrar las relaciones. En este momento, solo se ven estas barras, así que puedo
hacer clic en mostrar relaciones. Digamos que quiero una leyenda para mostrar lo que significa el verde, lo
que significa el rojo, lo que significa el azul; vamos a mostrar eso. Hay diferentes formatos aquí; no voy a
entrar en ninguno de ellos, pero, la fecha de los datos, por ejemplo, aquí se muestra en azul, algunas
personas prefieren mostrarlo en rojo, y hay algunas personas que prefieren mostrar un elemento
punteado. Las líneas de visión son realmente estas. Entonces, si las ves, especifica qué mes, el fin del mes y
la actividad de inicio y fin. Puedes mostrar lo mayor, lo menor, y así sucesivamente. Déjenme mostrar estas
líneas. Te pregunta a qué nivel quieres verlo. Voy a hacer clic OK, aquí. Ahora pueden ver el cambio que
acaba de ocurrir. La otra cosa es que esta leyenda acaba de aparecer, y así sucesivamente. La otra cosa es
que muchas veces quieres ver esto de manera diferente; quieres verlo agrupado o no agrupado. Y quieres
ver por año, por trimestre y así sucesivamente. Puedes pasar el mouse hasta que aparezca esta lupa y
luego hacer clic. Y a continuación, puedes ampliarlo, puedes ver más o minimizarlo, para ver menos. Y
puedes editar esta escala de tiempo para mostrar lo que necesitas. Así que, tecleo año, mes. Tal vez,
quiero mostrar el mes y la semana. Eso es mejor, eso me muestra un poco más. Puedo mostrar diferentes
tipos de elementos también. Así que, déjenme ver… trimestre y mes es otra opción, y así sucesivamente.
Eso es desde el punto de vista de formato, digamos, que es una solicitud que sucede todo el tiempo. Y, de
nuevo, puedes hacer lo mismo en Microsoft Project con la misma idea, que puedes filtrar todas estas
actividades para mostrar solo lo que quieres. Puedes hacer clic en este filtro, aquí, y hacer clic en
personalizar. Así, el valor de P6 es que tienes un filtro de elementos críticos, y si, digamos, quieres crear el
tuyo propio, solo para mostrar cómo funciona, voy a añadir un nuevo filtro, y voy a llamarlo prueba de
actividades críticas. Y voy a especificar la condición para el filtro, así que, voy a decir, la holgura solo para
total es igual a cero. Luego, hago clic en Aceptar. Aparece bajo mis filtros definidos por el usuario; puedes
modificar ese filtro en cualquier momento. Y hago clic en Aplicar. Así solo me lo muestra, y hago clic en
Aceptar. Solo me muestra las actividades críticas. Esa es una solicitud que sucede casi en cada proyecto. Y
Entonces, voy a poner Archivo y Nuevo. Una vez que empiezo a crear un nuevo proyecto, me pregunta:
¿Cuál EPS? ¿Y lo quiero bajo qué nodo EPS? Ciertamente, puedes obtener por defecto el nodo de EPS, que
está actualmente cargado, pero, sin duda, puedes seleccionar cualquier otro, si tienes los derechos y
permisos para hacerlo. Así que, voy a buscar el mío. Voy a ponerlo bajo mi nombre. Luego, pulso Siguiente.
Puedes darle a este proyecto un ID, o identificación, y dentro de tu empresa puedes tener una
configuración diferente para el proyecto, podría ser el nombre del cliente, el acrónimo del cliente, el año,
cualquiera que sea la convención de nomenclatura estándar para las identificaciones. Solo voy a hacer una
prueba por ahora. Y el nombre del proyecto sería cualquier cosa, por supuesto, de preferencia que no sea
demasiado largo. Por lo tanto, voy a llamarlo ejemplo uno, y luego pulsas siguiente: Next. Así que,
claramente tiene que ser único, y tengo otro, así que voy a llamarlo A. Muy bien. Entonces, P6 te ayuda con
este asistente de creación de proyectos, donde puedes crear cualquier configuración que estés haciendo
mientras generas el proyecto, así que te sigue pidiendo estas configuraciones. El inicio del plan del
proyecto lo voy a poner similar al otro, como 3 de octubre. Y no lo voy a forzar a terminar en una fecha
específica. Y le doy siguiente, gerente responsable, el siguiente tipo de tasa por unidades, pero realmente
no necesitas preocuparte por eso, a menos que quieras poner la carga de recursos de tu calendario; le doy
siguiente y terminar. He creado el registro de este proyecto en P6. Ahora, de nuevo en esta vista, estoy en
la vista de la empresa. Así que no estoy en el proyecto todavía, por lo que no puedo empezar a crear
actividades aquí. Voy a ir a ese proyecto. Voy a abrir el proyecto, y me lleva a esa vista de las actividades
del proyecto. Déjenme hacer clic aquí y mirar el diagrama de Gantt, en lugar del diagrama de red. Son
estos iconos de aquí. Muy bien. Permítanme sacar esa leyenda, para que no siga apareciendo ahí. A
diferencia de Microsoft Project, un inconveniente es que no se puede copiar y pegar; no puedo hacer clic
aquí, y no puedo ir a Excel y copiar y pegar la serie de elementos. Entonces, ¿qué tengo que hacer? Tengo
que empezar a crear actividades aquí. Voy a hacerlo primero con el método lento, básicamente donde
creas las actividades, pero, por supuesto, si tienes elementos de 10 mil líneas, no vas a seguir haciendo clic
derecho y añadir en P6. Vamos a hacer eso ahora, de nuevo, con el método lento. Primero, asegurémonos
de que estamos organizados por EDT. Genial. Y luego, podemos mirar nuestra EDT. Vamos a crear una EDT
similar a la que hicimos en el proyecto. Así que voy a añadir la EDT 1. La llamaremos EDT 1. Hacemos clic
Déjenme ir a mis descargas. Ahí vamos. Entonces, exporta este formato. Vamos a ver este formato por un
segundo. Aquí tienes las tareas, y tienes una pestaña para las tareas, y esa pestaña muestra la actividad de
los ID. La actividad de los ID es algo crítico, porque eso es lo que mapea el estado en el que estás (que a mí
realmente no me importa en este punto), el código de la EDT y el nombre de la tarea, por lo que tienes
otra pestaña con las relaciones de todas estas actividades y las duraciones originales. Entonces, tienes
predecesor, sucesor, relación. Así que, vamos a suponer que estoy trabajando en un proyecto que tiene
muchas actividades, y cómo puedo crear esto rápidamente, por lo que, he pre creado ese proyecto que
estábamos viendo, que es típicamente similar a este formato. Así que, déjenme abrir ese archivo. Tiene la
lista de actividades y sus identificaciones ID, y como quiero que sus identificaciones muestren los nombres
de todas las actividades que he estado creando en el tiempo, sin duda es más fácil para mí listar todas las
actividades en Excel, especialmente si estoy produciendo desde alguna otra plataforma. Por lo tanto,
podría estar produciendo desde la estimación, desde el calendario de valores, desde cualquier otro
documento que tengo en el proyecto, incluso si está en un nivel diferente de cómo quedará al final el
calendario. Sigue siendo útil poder importarlo desde Excel. Y entonces, tengo la duración original. Y tengan
en cuenta que estoy manteniendo estas etiquetas. Estas etiquetas son exactamente las mismas que
exporté, y es lo que ayuda a P6 a importar los datos en la plataforma. Y una vez más, aquí tienes las
relaciones. Así que, tengo todo este archivo. Voy a guardarlo. Voy a P6, inicio un nuevo proyecto. Déjenme
cerrar todos mis proyectos. De hecho, en realidad, vamos a entrar al mismo. Eliminar lo que hemos hecho.
Y luego, volver a importar todo ese proyecto. Voy a ir a la importación de archivos, XER, XML o Excel. Y voy
a seleccionar Excel. Voy a seleccionar el archivo. Ahora el archivo está disponible en mi escritorio. Aquí
mismo. Voy a pulsar siguiente. ¿Qué estoy importando? Estoy importando las actividades y las relaciones
que detectaron automáticamente que no tengo gastos o recursos, o asignaciones de recursos en ese
archivo de Excel. Voy a pulsar siguiente. ¿A dónde lo estoy importando? La acción es que voy a actualizar el
proyecto existente. Mis opciones son reemplazar o actualizar. Voy a importar a este proyecto: voy a dar clic
en siguiente, y luego voy a terminar y esperar a que importe todos los datos de Excel a P6. Dependiendo
del tamaño del proyecto, ese ejercicio podría tomar algún tiempo. Muy bien. Ahora, una vez que la
operación se completa, muestra que la importación fue exitosa; si hay algún error, si no lee algunos de los
datos, indica esos errores, y puedes simplemente dar clic en cerrar. Al pasar a P6 lo que tenía en mi hoja de
Excel, mi vida se hace mucho más fácil que si tuviera que meter directamente los datos en P6. La otra cosa,
la última cosa que necesitas hacer después, una vez que has importado cualquier lista de actividades, es
Administración de Proyectos de Construcción Página 24 de 39
ejecutar el programa. Mucha gente lo puede ver y preguntarse cómo todas estas actividades inician al
mismo tiempo, así que necesito ejecutar mi programa. Y con esta fecha de datos, voy a hacer clic en la
programación o el calendario, a esperar; le voy a dar un poco de tiempo, y luego, Automáticamente
ejecuta mi calendario. Puedo organizarlo por fecha de inicio, las actividades que empiezan primero, en la
parte superior. Me muestra las actividades críticas en rojo. Si quiero filtrarlo de nuevo para mostrar solo las
actividades críticas, puedo hacer clic en filtrar, personalizar, mostrar solo las actividades críticas y aplicar.
Hago clic en aceptar. Me muestra las actividades críticas de ese archivo. Muy bien. Me muestra cómo crear
un calendario del proyecto, establecer algunos ajustes básicos del mismo, añadir listas específicas de
actividades, sus duraciones, sus predecesores y sucesores, más de un predecesor o sucesor. Si quieres
cambiar el tipo de relación, puedes ir aquí. Hacer clic en la actividad, hacer clic en la pestaña de relaciones.
Y luego, puedes crear un cambio en el tipo de relación, a la derecha, aquí de nuevo, que por defecto te da
terminar o empezar, pero puede cambiar ese tipo de relación a cualquier otra cosa. Puedes importar datos
de Excel, lo que hace la vida mucho más fácil si necesitas hacer modificaciones importantes, por ejemplo,
en Excel puedes buscar y reemplazar y hacer modificaciones importantes a tus ID de actividades o a tus
nombres de actividades. O si necesitas transferir información de una plataforma a la siguiente, también
puedes utilizar Excel. Si quieres enviar el archivo, digamos que has terminado, has creado ese archivo. Si
quieres enviarlo a otra persona. La mejor manera de hacerlo es en Archivo, te vas a Archivo, exportas y
creas un paquete XER. Tienes que asegurarte de que el XER es compatible con la versión de la persona a
quien se lo vas a enviar, de lo contrario, no podrá abrirlo. Y luego, puedes pulsar siguiente y crear
proyectos o recursos. Si estás usando recursos, es recomendado exportar también esos datos. Y
seleccionas el proyecto de manera similar a como exportamos el Excel, guardas el archivo y envías ese
archivo XER. Tienes que imprimir la información que normalmente imprimes cuando envías; envías el
archivo XER, y ellos también imprimen la información. Así que vas a Archivo y haces clic, digamos, en vista
previa de impresión, solo para cerciorarte de cómo se ve. No es exactamente el tipo de PDF terminado que
quieres presentar. Así que puedes ir a configuración de página, y podría decir que tal vez quiero ajustar la
escala de tiempo, normalmente, lo mejor es ajustar la escala de tiempo al ancho de una página, si es un
proyecto pequeño; si no lo es, entonces no es realmente lo que quieres hacer. También puedes ajustarlo a
una página de ancho por una de alto. De nuevo, se muestra en un proyecto. Permítanme hacerlo. ¿Por qué
no lo está haciendo aquí? Así que, hagamos 11 por 17. Vamos a arreglar de nuevo la configuración de la
página. Vamos a ver la escala de tiempo. Si hacemos clic en Opciones, definitivamente no quiero mostrar
mayo de 2010. Por lo tanto, voy a ponerlo en el inicio más temprano del proyecto, y el final del proyecto, y
le doy aplicar. Eso hace mucho más sentido. Digamos que no quiero mostrar las líneas de cuadrícula que
hacen que se vea un poco más limpio. Tal vez quiero añadir algunos elementos aquí debajo. Digamos que
quiero añadir un encabezado y un pie de página, y en el encabezado se puede añadir lo que sea. Ese es el
nombre del proyecto. Puedes agregar cualquier elemento. Puedes agregar logotipos, fotos y demás cosas.
Le das clic en Aceptar. Así, tienes un PDF un poco más presentable. Y puedes imprimir ese PDF en una
impresora PDF o en cualquier otra, dependiendo de la configuración de tu equipo. Así que, déjenme cerrar
esto. Con esto concluimos nuestra sesión sobre las aplicaciones de software. Hemos cubierto Microsoft
Proyect. Hemos cubierto Primavera P6, un poco de práctica, solo para empezar. Como he dicho antes, los
animo a descargar el software y utilizarlo. Prueben sus límites y averigüen si satisface sus necesidades o no.
Y luego, siéntanse libres de explorar y hacer clic en diferentes menús, importar diferentes calendarios y
averiguar qué es lo que realmente se adapta a sus necesidades. Gracias por asistir y buena suerte con su
programación.
Muy bien. Ahora que has definido tu software, tu desglose de trabajo, has creado tu calendario, has
desarrollado el calendario y estás creando tus actualizaciones. Normalmente, necesitarás hacer un análisis
del calendario, en algún nivel. ¿Por qué lo harías? Es decir, ¿por qué querrías analizar el calendario? ¿En
qué contexto lo harías? El primer ejemplo es si eres un gerente de construcción, y a cada contratista que
trabaja en el proyecto se le pide que haga un calendario. Normalmente se les requiere que hagan una
programación siguiendo el método del camino crítico, que incluye actividades que no excedan ciertas
duraciones. Por supuesto, no quieres que todo el proyecto sea una sola actividad que complete el
proyecto. La mayoría de las veces lo tienes dividido en diferentes tipos de actividades, en piezas de trabajo
manejables. Así que, como director de obra, tienes que averiguar si todos estos contratistas tienen algún
tipo de plan sólido y realizable. ¿Es posible ese plan? ¿Es posible esa secuencia de trabajo? Eso es lo
primero. Análisis en contexto de los otros proyectos. Así que, digamos de nuevo que estoy trabajando en
un aeropuerto y tengo varios proyectos en ese aeropuerto al mismo tiempo. ¿Es posible que cada proyecto
tenga carreteras que están encima de las otras, por ejemplo, personas trabajando en ellas al mismo
tiempo? Tengo que analizar cada proyecto por separado, si son contratistas distintos. ¿Es posible que el
contratista de los cimientos siga trabajando, mientras el contratista de la superestructura está trabajando
también? Bueno, en algún momento la secuencia podría superponerse, pero tiene que haber alguien que
gestione ese trabajo. Y eso suele ser responsabilidad del director de obra. Por lo tanto, necesitaremos
calendarios para esos diferentes contratistas. Habría que contextualizarlos en toda la instalación en la que
estamos trabajando o con otros proyectos vecinos e interconectados. Lo otro que hay que ver es si el
calendario cumple con los hitos contractuales. ¿Hay hitos mencionados en el proyecto? ¿Tengo que
entregar en una fecha concreta? ¿Tengo que terminar, por ejemplo, si estoy haciendo un edificio de gran
altura, digamos que los seis primeros pisos en la fecha específica, y van a estar ocupados y voy a terminar
de trabajar el resto de los pisos de arriba? Podría haber cualquier hito contractual ahí, qué necesito para
asegurarme que esté incluido en el calendario, para que el calendario realmente cumpla con esas fechas,
para esos hitos. Y en el futuro, una vez establecida la base de referencia, necesito analizar el estado del
proyecto. Ahora bien, hay mucho más sobre el análisis de la programación que podríamos revisar. Pero
esto es solo un aspecto introductorio del tema del calendario. ¿Por qué hago, de hecho, el análisis del
calendario? Hay diferentes tipos y aplicaciones de software en el mercado, que apoyan el análisis del
calendario. Así que, normalmente, algunas personas podrían trabajar solo con P6, viendo el calendario y
filtrando, creando diferentes diseños, observando el camino crítico, ejecutando ciertos plug-ins adicionales
a Oracle P6 que les permiten explorar ese calendario. No voy a hablar de ese aspecto típico. Hay métodos
adicionales y software adicional que, según mi experiencia, son muy benéficos y ahorran mucho tiempo a
cualquier programador que esté revisando los datos programados. Lo que ven aquí son instantáneas de
Acumen Fuse, que es uno de los programas que hacen análisis de la calendarización. Por lo general,
cargarías tu calendario o lo vincularías a tu base de datos P6, y eso ejecutaría todas estas métricas que ves
aquí. Te ejecuta estas métricas automáticamente. Incluso te genera un informe, que con una portada y con
el texto, describe lo que realmente está sucediendo en ese calendario. Ahora, no estoy diciendo que
ejecutes esta plataforma y digas que vas a producir un informe impreso, y que aquí has terminado con tu
revisión de calendario. No, ese no es realmente el objetivo del software, pero está para ayudarte. Está
realmente para ayudar a que, quien revise la programación, se asegure de que han cubierto todo, en lugar
de ir a P6 y hacer clic en los filtros de diseño. Muéstrame cuántas actividades hay aquí. Y mucha gente que
conozco extrae esos datos de P6 porque quieren producir hermosos informes, los ponen en Excel y ajustan
esa capa. Acumen Fuse realmente te da la capacidad de hacer eso mucho más rápido, y de manera
Ahora, hay herramientas comerciales disponibles, pero también existe el enfoque de que puedes
desarrollar las tuyas propias, dependiendo de tus necesidades. Así que, permítanme hablar aquí de la
necesidad. Normalmente, en diferentes proyectos hay, he visto, un requisito contractual de tener un
calendario cargado con todos los costos. El reto es que, con el crecimiento del proyecto, y con su
complejidad, no es fácil cargar el calendario con los costos. Por ejemplo, para un gran proyecto con 22 mil
artículos de línea. Es prácticamente imposible de actualizar cada mes. Es muy, muy difícil. Así que, acabas
con una falta de datos desde el punto de vista de la carga de costos, o no consigues realmente el producto
que necesitas y pasas tanto tiempo comprobando ese programa cargado de costos, que acabas por no
utilizarlo realmente, en la medida de lo posible. Incluso a veces no lo consigues. Entonces, lo que
realmente hicimos para resolver este desafío, si no tenemos el horario cargado de costos, tenemos que
analizar los datos de la programación de alguna manera. Tenemos que averiguar qué es lo que está
causando que el proyecto se retrase, necesitamos establecer tendencias. Y tenemos suficientes datos en el
cronograma para permitirnos hacerlo, aunque no estén relacionados con los costos. Entonces, lo que
hicimos fue buscar una metodología llamada duración ganada, o "earn duration". La hemos estudiado y la
hemos modificado para nuestro propio uso. Y hemos supervisado la precisión de la respuesta de ese
método y de esa herramienta en términos de predicción de cuánto se retrasa el proyecto, y la previsión de
la probabilidad de que el proyecto cumpla con el calendario. Así que voy a dar algunas muestras de eso. Lo
que esto exhibe aquí, y todos estos datos, la parte más importante es que todo se extrae de la
programación. Ya sea que hayamos desarrollado el calendario y sus actualizaciones, o que el contrato los
haya desarrollado. Todos estos datos provienen de ese calendario. No estamos recreando ningún tipo de
datos. Y si estás familiarizado con el valor ganado, entonces solo estás observando los datos de duración.
No estamos viendo los datos de los costos. Todo esto se basa en la duración. Lo que está diciendo aquí es
que esta curva verde se fundamenta en la línea de base, sustentada en las primeras fechas que están
dentro de esta línea de base. El conjunto de la línea de referencia que va a completar mi proyecto, dada
esta tendencia de utilizar una duración, de utilizar la actualización para el 24 de febrero, que es mi fecha de
datos, es el primero de septiembre. Y hoy, he pasado 333 días en el proyecto. Y eso es… ambos vienen de
nuevo directamente, calculado a partir del número de días que han pasado, en un proyecto dado, para
cada actividad sustentada en la línea de base, y sobre la base de lo real. Así que, claramente, las actividades
que he completado ahora están tomando más tiempo, porque superaron la línea verde y están tomando
más tiempo de lo que pensé. Pero no solo eso, el trabajo que he terminado dentro de este periodo de
tiempo, es en realidad esta curva gris, aquí. Es realmente esa duración ganada. Así que, terminé en 333
días lo que debería haber terminado en 243. Esto es realmente lo que esta curva me está diciendo. No voy
a entrar en el detalle y la complejidad del cálculo detrás de eso. Es solo para darte una idea de que puedes
analizar el calendario de muchas maneras diferentes. Tienes que averiguar cuál es la mejor manera de
analizarlo para ti. El propósito aquí es usar mi tiempo eficientemente, y saber que si continúo con esta
tendencia, voy a cumplir o no con mi fecha. Así que, claramente, si sigo con esta tendencia, no voy a
terminar a tiempo: me voy a retrasar. Este es otro ejemplo, pero si notas aquí, este eje está mostrando la
duración total, en lugar de los días acumulados. Entonces, aquí el porcentaje de duración total es que he
Ahora que hemos hablado sobre el análisis del calendario, del desarrollo del calendario, de cómo
desarrollamos un calendario, y cómo lo hacemos en P6, cómo lo hacemos en Microsoft Project. Ahora,
¿qué pasa si estoy en la situación de que tengo el calendario y tengo un modelo, y quiero realmente
usarlos juntos? Realmente quiero verlos en el mismo entorno. Realmente quiero ver la secuencia de
trabajo. Y, a veces, la gente incluso pregunta qué es lo que necesita ver en términos del modelo. ¿Qué
necesito ver en términos de la programación y el modelo juntos? Y, en principio, ¿cómo puedo utilizar el
calendario y el modelo juntos, si tengo un modelo BIM y tengo un calendario? ¿Qué hago con los dos
juntos? Ya hemos hablado de BIM. Así que ahora solo nos centraremos en el aspecto 4D, en vincular lo
calendarizado con el modelo. Este aspecto 4D realmente cubre múltiples aspectos. Cubre la vinculación del
modelo a un programa CPM, y hay herramientas que realmente siguen diferentes metodologías para la
programación, como la línea de equilibrio y la programación basada en la ubicación. Pero, todavía hay
algún nivel de CPM involucrado ahí. La idea es que tienes una programación y necesitas vincularla al
modelo, así que eso es una cosa, esto es desarrollo 4D. La otra cosa es que quieres visualizar el calendario.
Simplemente quieres ver la secuencia de trabajo para el proyecto, creciendo dentro de ese edificio,
creciendo en esa animación. Quieres ver la secuencia del trabajo. Realmente quieres visualizar la secuencia
en un trabajo. No solo quieres ver el diagrama de Gantt o un diagrama de barras o un método del
diagrama de la ruta crítica. Otros aspectos son el seguimiento de la producción, el seguimiento del trabajo,
el seguimiento de si el trabajo se ha completado o no, la identificación del estado del proyecto. No
hablaremos mucho de eso hoy porque eso comienza a vincularse también con el costo, no solo mirar el
calendario. Me voy a centrar en cómo enlazar el modelo con el calendario, cómo visualizarlo y crear una
animación, y cómo observar esa secuencia de trabajo. Así que, para desarrollar antes el modelo, mucha
gente dice, bueno, tengo tres dibujos, por favor, júntalos con el calendario y muéstrame una animación,
pero no funciona realmente así. Lo que en realidad necesitas para crear ese modelo 4D es, en primer lugar,
un calendario, no vas a ser capaz de crear una animación 4D sin eso. Por tanto, primero obtienes ese
calendario, que no tiene que ser absolutamente completo. Cada software funciona de manera diferente,
pero si pienso en algunos de los programas que estamos usando, necesitas una lista de actividades y
necesitas fechas de cuándo se van a completar esas actividades. Esto es lo básico para crear algún tipo de
vínculo entre un modelo y una línea de tiempo. Las fechas te dan esa línea de tiempo de cuándo se supone
que estos objetos deben aparecer o desaparecer, y las actividades te dan una idea de cómo unir los
objetos que están ahí. Lo otra cosa es que ese software puede ser cualquier cosa. Me refiero realmente a
todo lo que hoy en día se puede exportar a Excel. Siempre que se pueda exportar a un Excel, se puede
Ahora, una cosa sobre el desarrollo del calendario; en el desarrollo del modelo 4D, antes de la
programación, necesitas algún tipo de mecanismo para mirar el modelo, por lo tanto, necesitas algún tipo
de mecanismo para decir que este objeto está vinculado a estos datos y que tiene un ID de actividad. Ese
es un enfoque. Un enfoque para mantener la coherencia es incrustar estos ID de actividad en el modelo de
Raved, en principio. Esta es una instantánea de Raved, y este es solo un elemento, que es uno de los
muros. Ese muro tiene un identificador de actividad de este tipo, A1015.2. Muy bien. Eso significa que si
cada objeto en el modelo de Raved siempre tiene este ID de actividad, puedo vincularlo automáticamente
a un ID de actividad correspondiente dentro del calendario, y se los voy mostrar en un segundo. Ahora, si
vas a utilizar esto también, tener estas fechas es una opción, tanto si lo tienes o no; no es realmente
necesario. Pero, normalmente añadimos el desglose de las actividades o subactividades en P6, que podrían
llamarse subtareas o pasos que están relacionados con esa actividad. Por lo tanto, la actividad podría ser la
pared con el fin de tener múltiples tareas que lleven a completar esa actividad, tienes la instalación de
pernos de metal, la instalación de placas de yeso, y así sucesivamente. Entonces, estas son las
subactividades 1, 2 y 3. Puedes añadir muchas otras actividades. No tiene que ser un ID de actividad. La
otra cosa es que esto te permite dar un seguimiento. Así, estas fechas son las fechas reales. No voy a hacer
tanto hincapié hoy en el seguimiento, pero la idea aquí es que este ID de actividad es lo que
eventualmente necesitas para vincularla a tu calendario. Este es un ejemplo similar, pero dentro del
contexto de todo el modelo, donde dices que toda esta columna está conectada a esta marca. Y esta
marca está conectada a esta actividad, erigir acero en la sección B. De esa manera, cuando la actividad
erigir acero sección BE inicia, todos estos objetos comienzan a aparecer en el modelo, y voy a mostrar
cómo se configura. Esa es la idea. La idea es que tienes el modelo, tienes objetos y empiezas a añadir
información a ese modelo, que llamamos proceso de condicionamiento. El otro aspecto es que puedes
añadir otros elementos, no es solo por el ID de la actividad. Puedes ir más allá y decir no, lo quiero por
fases, así que esto es todo lo que va a ser demolido en esa zona. Por lo tanto, esta es la fase demo de CM.
Así que puedes añadir cualquier tipo de fases que te permitan desglosar el trabajo con base en tu
Administración de Proyectos de Construcción Página 31 de 39
estructura de desglose del trabajo, desglosarlo en el modelo. Así, ese desglose del modelo coincide con el
desglose del calendario.
Esta es una instantánea del entorno de Navisworks. En ese entorno Navisworks, ¿qué es posible? Lo que es
posible es que tenga una vista. O tienes el modelo, y voy a hablar de eso en un minuto. Ese modelo puede
venir del diseño o de la construcción, y tienes una sección aquí, que se llama timeliner. Y el timeliner tiene
información que viene de la base de datos P6 del contratista, la integración en vivo con tu propia base de
datos P6, la integración con Microsoft Project, la integración con un archivo de Excel. Es realmente tu
elección, por lo que ese timeliner tiene múltiples fuentes de datos. En este ejemplo, es una conexión P6,
pero podría ser cualquier cosa. El otro aspecto es que puedes empezar a añadir cualquier tipo de modelos
que quieras. Los modelos no tienen que venir directamente de Raved. Pueden venir de Raved, pueden
venir de otro modelo de Navisworks, pueden venir de un archivo IFC, pueden venir de un archivo de
SketchUp, e incluso pueden venir de casi cualquier plataforma 3D. Puedes encontrarlo en un formato que
puedes traer a Navisworks y conectarlo a tu programa. Anexas tus modelos, obtienes tus fuentes de datos;
identificadas estas fuentes de datos, podría ser cualquiera de los siguientes formatos. Por lo tanto, CSV
podría ser cualquier archivo de Excel que se pueda convertir a CSV, o puedes obtener los archivos CSV de
una plataforma diferente que utilices para la programación, podría ser un archivo de Microsoft Project,
diferentes versiones de Microsoft Project, o podría estar vinculado a los servicios web API de P6. Esto te da
esa flexibilidad. El otro aspecto es que este timeliner incluye, una vez que has vinculado esos datos,
incluye, como ves aquí, una lista de actividades. Así que, aquí veo que es instalar un panel de aluminio de
más de ocho pulgadas en el techo. Muy bien. Esta es la actividad, y también muestra la estructura de
desglose de trabajo, que viene directamente de P6. Por lo tanto, la arquitectura del techo es un nivel de la
estructura de desglose de trabajo, y el panel de aluminio de más de ocho pulgadas es una parte de esa
estructura de desglose. De nuevo, recibe estos datos del P6, ya sea el inicio planificado, el final planificado,
el inicio real y el final real. Vas a notar que la terminología es diferente entre una plataforma y la siguiente.
Y es por eso que vamos a través de algún tipo de ejercicio de mapeo. Entonces, es importante entender
qué campos de datos se mapean o se asignan a estos campos de datos aquí. Por ejemplo, voy a decir que
el inicio y el final planificados aquí se asignan a los campos que son equivalentes en P6, que son el inicio y
el final de la línea de base. Eso es un ejemplo; de nuevo, cada proyecto lo puedes hacer de manera
diferente. Ahora, hay diferentes configuraciones, una vez que tienes estas actividades aquí, tienes
diferentes configuraciones que puedes identificar. Puedes decir, bien, para esta actividad en particular
estoy asignando este conjunto. Y este conjunto, si lo notas aquí, dice A11930, que significa que ese es el ID
de la actividad. He creado estos conjuntos diferentes aquí, así que permítanme volver un poco. Tengo toda
esta lista de conjuntos aquí. Ahora, estos conjuntos, si tienes este icono binocular aquí, significa que es una
búsqueda de todos los objetos en el modelo. Busca cuál de estos tiene esta marca o este ID de actividad,
con ese mismo número. Así, puedo crear automáticamente todos estos conjuntos de búsqueda que crean
en el modelo de agrupaciones de objetos. Así, tengo la agrupación de objetos, y estos objetos se
identifican bajo el grupo con el nombre del ID de la actividad, y se asignan automáticamente a la misma
actividad, con ese mismo ID. Entonces, eso establece ese vínculo. Notarás que hay algo más aquí, que es el
tipo de tarea. Así que no solo asigno objetos a la actividad, sino que también identifico qué tipo de
asignación quiero; cuando el timeliner llegue a la fecha del 24 de abril, quiero que el objeto aparezca,
quiero que el objeto crezca gradualmente, quiero que el objeto desaparezca, quiero que el objeto
aumente en términos de transparencia. Todo esto hay que definirlo. Esto se define primero como el tipo
Este es un ejemplo de otra plataforma llamada Synchro, que no es un producto de Autodesk. Permítanme
hacer una pausa por un segundo. Vamos a hablar de la interfaz. Esta es una instantánea de un video que se
exporta, por lo que puedes crear cualquier tipo de video con muestra de datos múltiples, al mismo tiempo.
Estoy mostrando una imagen del proyecto, estoy mostrando el perfil que se utiliza. Esto es equivalente a
los diferentes datos que se incluyen en Navisworks. Entonces, esto es equivalente a la definición de la
apariencia de construcción y demolición temporal, e instalada. En este video aquí, los tenemos como
diferentes. Tenemos pilotes que se muestran en verde, cajas de pilotes que se muestran en azul, el
montaje de acero se muestra en rojo; aquí vemos el montaje de acero. Las almohadillas del equipo se
muestran en azul; la cubierta metálica se muestra en amarillo. Así que, como he dicho, aquí porque solo
estoy mostrando lo estructural, puedo aumentar esto y no es tan confuso, pero de nuevo, el mínimo es
mejor. La otra cosa que notarás aquí, que es diferente de la pantalla anterior, es que no solo puedo ver un
gráfico de barras, sino que puedo ver las relaciones entre estas actividades. Esto es porque Synchro ofrece
que la creación de la herramienta de programación, y la parte de programación de Synchro, no es solo una
lista de actividades y fechas. Tiene mucho más que eso. En realidad, tiene las relaciones. Se puede hacer un
análisis "what if", o “qué habría pasado”, en el que se puede cambiar el calendario, se pueden cambiar
ciertas actividades, y se ve el efecto. Eso no se puede hacer exactamente con Navisworks. Así, notarán que
visualmente el modelo también se ve un poco diferente, por lo que la calidad es un poco diferente del
modelo de Navisworks. Y tienen el timeliner aquí, en la parte superior, y esta línea aquí muestra la fecha de
los datos. Así que, dentro de Synchro, tienen que identificar estos perfiles de uso, y pueden simplemente
hacer clic en estos objetos, hacer clic derecho en una de estas tareas y adjuntar una de estas actividades o
uno de estos objetos de esta actividad. Así que, permítanme reproducir ese video una vez más, solo para
completarlo, porque muestra que estos aparecen de inmediato. Al final se muestran en gris, esto se
muestra en rojo, el metal, el acero se muestra en rojo, y está siguiendo esa misma secuencia que aparece
en el calendario. Y muchas veces ese video permite a la gente visualizar la secuencia, y si hay un problema,
