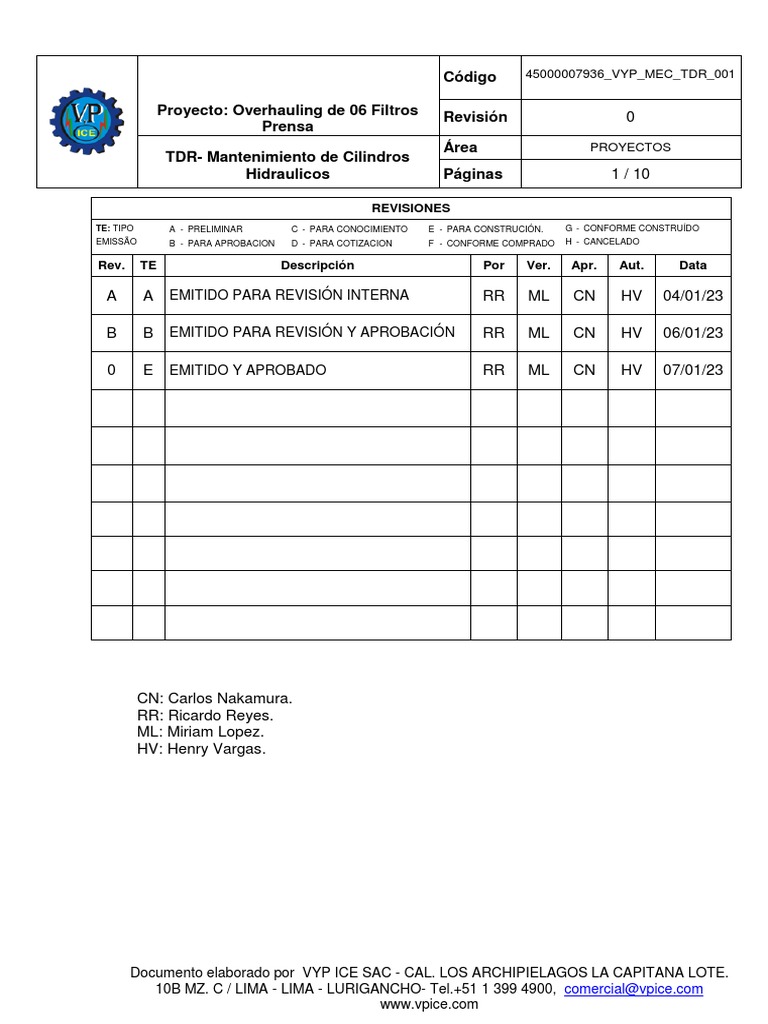

Mantenimiento de Cilindros Hidraulicos

Código 45000007936_VYP_MEC_TDR_001
Proyecto: Overhauling de 06 Filtros Revisión 0

Prensa
Área PROYECTOS
TDR- Mantenimiento de Cilindros
Hidraulicos Páginas 1 / 10
REVISIONES
TE: TIPO A - PRELIMINAR C - PARA CONOCIMIENTO E - PARA CONSTRUCIÓN. G - CONFORME CONSTRUÍDO
EMISSÃO B - PARA APROBACION D - PARA COTIZACION F - CONFORME COMPRADO H - CANCELADO
Rev. TE Descripción Por Ver. Apr. Aut. Data
A A EMITIDO PARA REVISIÓN INTERNA RR ML CN HV 04/01/23
B B EMITIDO PARA REVISIÓN Y APROBACIÓN RR ML CN HV 06/01/23
0 E EMITIDO Y APROBADO RR ML CN HV 07/01/23
CN: Carlos Nakamura.

RR: Ricardo Reyes.
ML: Miriam Lopez.
HV: Henry Vargas.
Documento elaborado por VYP ICE SAC - CAL. LOS ARCHIPIELAGOS LA CAPITANA LOTE.
10B MZ. C / LIMA - LIMA - LURIGANCHO- Tel.+51 1 399 4900, comercial@vpice.com
www.vpice.com

Prensa
Área PROYECTOS
PROYECTO: “OVERHAULING DE 06 FILTROS PRENSA”
TDR: MANTENIMIENTO DE CILINDROS HIDRAÚLICOS
45000007936_VYP_TDR_001
VISITA TÉCNICA:
Si, obligatorio
No requerida X
Para el caso donde la visita técnica este marcada como “No requerida”, si el postor
considera necesaria realizar la visita para la elaboración de su propuesta, deberá
solicitarla al área de Cadena de suministros para evaluación y autorización
correspondiente.
www.vpice.com

Prensa
Área PROYECTOS
CONTENIDO
1. ANTECEDENTES ................................................................................................ 3
2. OBJETIVOS ......................................................................................................... 3
3. CONDICIONES DE SITIO .................................................................................... 4
4. ALCANCE ............................................................................................................ 5
5. SISTEMA DE PINTURA ....................................................................................... 6
6. PROVEEDORES AUTORIZADOS ....................................................................... 7
7. PLAN DE EJECUCIÓN Y CONTROL DE PROYECTO DEL PROVEEDOR ....... 7
8. PLAN DE CALIDAD DEL PROYECTO .............................................................. 8
9. EMBALAJE .......................................................................................................... 9
10. EXCEPCIONES Y EXCLUSIONES DE LA OFERTA .......................................... 9
11. ANEXOS- FOTOS DE LOS COMPONENTES HIDRAULICOS ......................... 10
www.vpice.com

Prensa
Área PROYECTOS
1. ANTECEDENTES
VYP ICE, empresa dedicada a desarrollar obras metal mecánico, eléctricos ,

obras civiles; reparación, mantenimiento y operación de plantas concentradoras.
Contamos con la infraestructura y experiencia de mas de 10 años que nos
respalda para elaborar en forma integral los trabajos, los que realizamos en
continua comunicación con el cliente ,con el objetivo de brindarles el mejor
servicio. Los productos y obras que realizamos llegan a tener características
especiales de resistencia, precisión , fácil mantenimiento y buena presentación,
cumpliendo estádares establecidos para nuestro cliente Minera Boro
Misquichilca S.A., para el proyecto "Overhauling de 06 Filtros Prensa".
2. OBJETIVOS
El objetivo de este termino de referencia es implementar los requerimientos

establecidos por nuestro cliente donde exista un proceso adecuado en el
suministro, fabricación, reparación, mantenimiento y control de calidad
adecuado de las componentes donde incluya planos y un control de calidad
durante el proceso de ejecución debidamente aprobado por el cliente Minera
Boro Misquichilca S.A.
Documento elaborado por VYP ICE SAC - CAL. LOS ARCHIPIELAGOS LA CAPITANA
LOTE. 10B MZ. C / LIMA - LIMA - LURIGANCHO- Tel.+51 1 399 4900,
comercial@vpice.com www.vpice.com

Prensa
Área PROYECTOS
3. CONDICIONES DE SITIO
El sitio Lagunas Norte está ubicado en el flanco occidental de los Andes

peruanos a una altura entre 3 700 y 4 200 msnm Específicamente, el sitio se
encuentra dentro del distrito de Quiruvilca, provincia de Santiago de Chuco,
region Libertad. Se encuentra aproximadamente a 130 km al este de la ciudad
de Trujillo ya 11 km al noreste de Quiruvilca. Los sitios del proyecto están
ubicados dentro de la propiedad de operación minera Lagunas Norte existente.
La operación se extiende a ambos lados de la línea divisoria de aguas

continentales entre el Océano Atlántico y el Océano Pacífico (Río Chuyugal al
este y Río Negro al oeste). La zona se caracteriza por colinas ondulantes y
montañas escarpadas con terreno empinado cortado por valles que reflejan
patrones de erosión asociados con la geología. La región se compone de
afloramientos rocosos, suelos poco profundos y pastos naturales.
En la ubicación del sitio se observan dos tipos de efectos climáticos. De junio a
septiembre se define como la estación seca y noviembre a abril se define como
la estación húmeda, con mayo y octubre clasificados como meses de
transición.

Prensa
Área PROYECTOS
4. ALCANCE
El alcance de este documento comprende las siguientes actividades:

1. Bruñido interior de cilindro eliminando rayadura y formando lineas de
lubricación.
2. Rectificar agujeros roscados en toma de cilindro
3. Barrenar alojamiento en horquilla de cilindro, en caso se requiera según
evaluación.
4. Suministro de rotula para horquilla de cilindro, en caso se requiera según
evaluación.
5. Descromado y cromado de vástago.
6. Barrenado de alojamiento de horquilla de vástago.
7. Suministro de rotula para horquilla de vástago (según evaluación).
8. Acondicionamienro de alojamiento de sello de tapa (maquinar y barrenar).
9. Suministro de pernos y arandelas para tapa.
10. Pulido de embolo acondicionar alojamientos de sellos.
11. Suministro de kit de sellos.
12. Armado de cilindro y pruebas de estanqueidad y dinamicas entre cámaras.
13. Pintado y embalaje de cilindro.
Los componentes son ocho (08) unidades que se enviaran al taller del contratista
para una inspección general y pruebas iniciales, verificando todo el componente,
principalmente el estado del bastago (si esta doblado, excesivo desgaste, con grietas
o rajados); para ver los alcances al detalle de la reparación y mantenimiento de cada
cilindro hidraulico y ajustar la cotización inicial.
Se adjunta fotos del estado actual de los cilindros hidráulicos en el Anexo N°1.

Prensa
Área PROYECTOS
5. SISTEMA DE PINTURA
El sistema de pintado del alcance general, según planos adjuntos y descritos en los
anexos, tendrán lo siguiente:
SISTEMA DE PROTECCIÓN SUPERFICIAL

PREPARACIÓN DESCRIPCIÓN DEL
SUSTRATO N° CAPAS EPS
SUPERFICIAL PRODUCTO
epoxi modificado tipo
Mastic - RAL 7035 a base de
resinas epoxy poliamida
Capa base 4
Amina -al sólido en volumen
85% +/- 2% (EPS: 4.0 – 8.0
mils)
Base epóxica epoxI
Acero al SSPC-SP10 (metal modificado tipo Mastic - RAL
carbono casi blanco) 7035 a base de resinas
Capa intermedia 5
epoxy poliamida Amina -al
sólido en volumen 85% +/-
2% (EPS: 4.0 – 8.0 mils)
Poliuretano alifático RAL

Capa acabado 5015 -a sólidos en volumen 2
70% +/- 3% (1.5-2.5 mils)
CAPA ACABADO: 11 MILS
RAL EN CAPA ACABADO: AZUL 5015

Prensa
Área PROYECTOS
6. PROVEEDORES AUTORIZADOS
PERUPAINT
SHERWIN WILLIAMS
QROMAC
AURORA
NOTA 1: Previa aprobación de VYP ICE

NOTA 2: VYP proporconará el procedimento de pintado, en la cual el provedor
se alineará a los estândares ya estabelecidos.
7. PLAN DE EJECUCIÓN Y CONTROL DE PROYECTO DEL

PROVEEDOR
- Cronograma de Ejecución de las reparaciones y mantenimiento.

- Informe semanal.
- Plan de trabajo semanal.
- Panel fotográfico.

Prensa
Área PROYECTOS
8. PLAN DE CALIDAD DEL PROYECTO
7.1 CONTROL DE CALIDAD PARA REPARACIONES Y MANTENIMIENTO

1. Registro de recepción de materiales y repuestos (adjuntando certificados de
materiales)
2. Registro de inspección visual de las inspecciones, desmonaje y montaje de
repuestos y componentes (reporte fotográfico)
3. Registro de Inspección por recubrimiento superficial (Incluye arenado y
pintado)
4. Reporte fotográfico
5. Registro de ensayos no destructivos con liquidos penetrantes para detectar
fisuras y/o rajaduras.
6. Registro de medidas iniciales y finales de los diferentes trabajos de
barrenado y cromado.
7. Registro de etiquetado y embolsado de los repuestos y componentes que se
han cambiado por cilindro como sellos en general, pernos y otros.
8. Registro e informe de pruebas de estanqueidad y dinámica entre cámaras.
9. Lista de despacho (Desglosado y detallado)
10. NOTA: Los instrumentos de calidad, que se empleen para el pesente
proyecto, deberán tener certificación vigente de calibración.
11. Entregable final – Dossier de Calidad (Incluye lo descrito líneas arriba)

Prensa
Área PROYECTOS
9. EMBALAJE
El embalaje se ejecutará de manera adecuada para un transporte seguro de

todo lo fabricado, debidamente protegidos y embalados.
10. EXCEPCIONES Y EXCLUSIONES DE LA OFERTA
La presente oferta NO incluye:

• Suministro de pintura para el resane.
• Todo aquello que no este expressamente indicado em la presente oferta

Prensa
Área PROYECTOS
11. ANEXOS- FOTOS DE LOS COMPONENTES HIDRAULICOS
