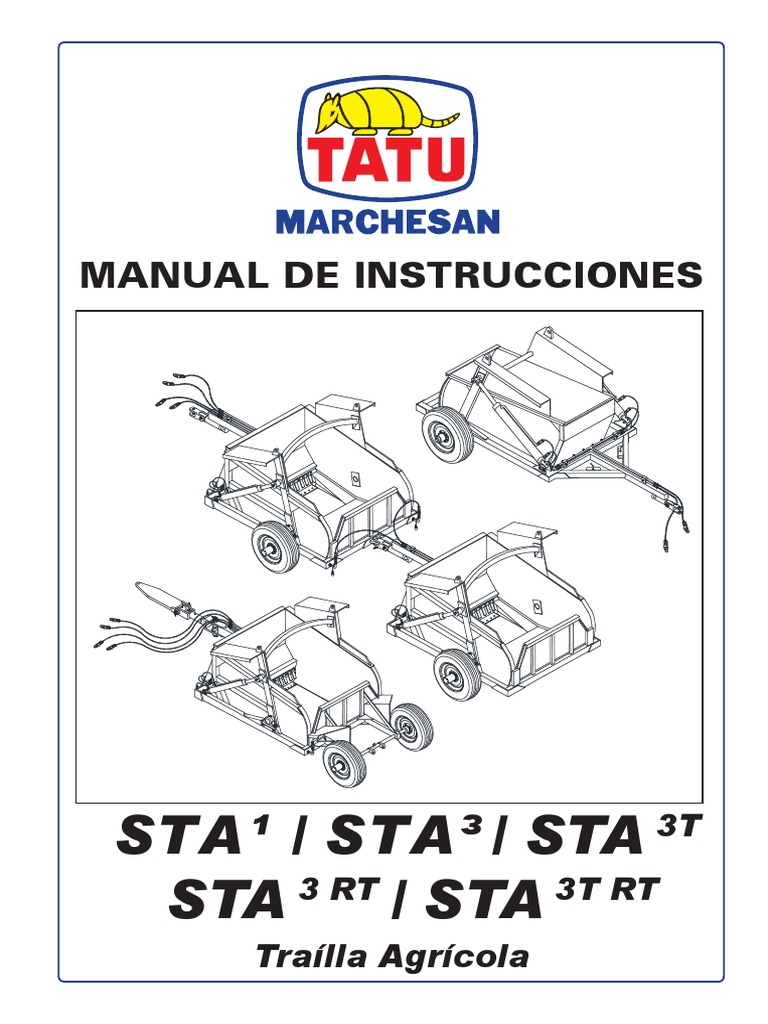

MANUAL DE INSTRUCCIONES

STA¹ / STA³ / STA 3T

STA 3 RT / STA 3T RT
Traílla Agrícola
 IDENTIFICACIÓN

Concesionario:

Propietario:

Empresa / Hacienda:

Ciudad: UF:

Nº del Certificado de Garantia:

Série / Nº: Fecha:

Producto:

Observaciones:
Introducción
Los modelos STA - Traíllas Agrícolas son ideales para
servicios de movimiento y nivelación del suelo, construcción de
terraplenes, lagunas, caminos agrícolas, silos trinchera, canales
para irrigación o desvios de cursos de agua, nivelación del
terreno para construcción de instalaciones y demás servicios
en la propriedad rural. Posee estructura moderna y resistente,
con boca de relleno debidamente dimensionada, disponiendo
de cuchillas resistentes al desgaste y a los impactos, montadas
en ángulo que disminuyen el esfuerzo de tracción. Los modelos
tandem son formados por dos traíllas agrícolas, duplicando
la capacidade de trabajo y reduciendo considerablemente el
consumo de combustible y tiempo de servicio.
Enganches de giro completo para acompañar las oscilaciones
del terreno.
Circuito Hidráulico accionado por 2 cilindros de doble acción,
a través del circuito "SHT"- sistema hidráulico Tatu ou "BT" -
bomba do trator.
Este Manual de instrucciones contiene las informaciones
necesarias para el mejor desempeño de la traílla. El Operador
debe leer con atención el contenido total de este manual antes de
colocar el equipo en funcionamiento. Debe también, certificarse
de las recomendaciones de seguridad.
Para obtener cualquier otra información, o en la eventualidad
de problemas técnicos que pueda surgir durante el trabajo,
consulte su distribuidor, que junto con el departamento de
Asistencia Técnica de la propia fábrica, garanten el pleno
funcionamiento de la traílla agrícola TATU.

Marchesan Implementos e Máquinas Agrícolas “TATU” S.A. STA - Traíllas Agrícolas 1

Índice

1. Al propietario 3

2. Al operador 4a8

3. Especificaciones técnicas 9

4. Componentes 10 a 14

5. Montaje 15

Montaje de las mangueras 15

Montaje de los neumáticos 15

6. Preparación para el trabajo 16 e 17

Preparo del tractor 16

Toma de presión 16

Enganche al tractor 17

7. Regulaciones y operaciones 18 a 25

Desenganche 18

Enganche de los equipos 19

Ciclo de operaciones 20

Corte y carga 20

Distancia entre las pasadas 21

Transporte 22

Descarga 23

Retorno 24

Puntos importantes 24

Preparacíon diária para el trabajo / Operaciones - puntos importantes 25

8. Mantenimiento 26 a 28

Lubricación / Lubricar a cada 10 horas de servicio 26

Lubricar a cada 24 horas de servicio 27

Manteniminto de la traílla 28

9. Importante 29

10. Anotaciones 30

2 STA - Traíllas Agrícolas Marchesan Implementos e Máquinas Agrícolas “TATU” S.A.

Al propietario
La adquisición de cualquier producto Tatu proporciona al primer comprador los
siguientes derechos:
• Certificado de garantía;
• Manual de instrucciones;
• Entrega técnica, brindada por el Distribuidor Autorizado.
• Sin embargo, cabe al propietario en el momento de recibir el equipo verificar las
condiciones del mismo y conocer los términos de garantía.
• Se debe prestar atención especial a las recomendaciones de seguridad y a los
cuidados de operación y mantenimiento del equipo.
• Las instrucciones aquí presentadas indican el mejor uso, permitiendo obtener el
máximo rendimiento y un aumento de la vida útil de este equipo.
• Este manual debe ser encaminado a los Señores Operadores y al personal de
mantenimiento.

Importante
• Solo personas que poseen un completo conocimiento del tractor y
de los equipos, deben efectuar el transporte y la operación de los
mismos;
• Marchesan no se responsabiliza por ningún daño causado por
accidentes originados en el transporte, el uso o el almacenamiento
incorrecto o inadecuado de sus equipos, por negligencia y/o
inexperiencia de cualquier persona;
• Marchesan no se responsabiliza por daños provocados en situaciones
imprevisibles o ajenas al uso normal de los equipos.

Informaciones generales
• Las indicaciones de lado derecho y lado izquierdo son realizadas observando la
traílla por la parte trasera.
• Para solicitar piezas o servicios de asistencia técnica es necesario que se presenten
los datos que figuran en la placa de identificación, la cual se localiza en el chasis de la
traílla.

Alterações e modificações no equipamento sem a autorização expressa

NOTA da Marchesan S/A, bem como o uso de peças de reposição não originais,
implicam em perda de garantia.

Marchesan Implementos e Máquinas Agrícolas “TATU” S.A. STA - Traíllas Agrícolas 3

Al operador

Sr. Usuário!
Respetemos la ecología. El desecho sin control de residuo
perjudica nuestro medio ambiente.

Cuidado con el medio ambiente

Los productos tales como aceite, combustible, filtros, baterías

y similares, si se derramó en el suelo puede penetrar hasta las
capas subterráneas, lo que compromete la naturaleza. Debe
practicar disposición ecológica y consciente de ellos.

Trabaje con seguridad

• Los aspectos de seguridad deben ser atentamente observados
para evitar accidentes.
• Este símbolo es un alerta utilizado para prevenir accidentes.
• Las instrucciones acompañadas por este símbolo se refieren
a seguridad para el operador o para terceros y deben ser
leidas y atentamente cumplidas.

La traílla TATU, modelo STA son de fácil operación exigiendo

sin embargo, los cuidados básicos e indispensables a su manejo.
Tenga siempre en mente que seguridad exige una atención
constante, observación y prudencia, durante el trabajo,
transporte, mantenimiento y almacenamiento de la traílla.

Consulte el presente manual antes de realizar trabajos de

regulaciones y mantenimientos.

Al trabajar con la toma de potencia (TDP) hágalo con el

máximo cuidado. No aproximarse cuando el equipo se encuentre
en funcionamiento.

4 STA - Traíllas Agrícolas Marchesan Implementos e Máquinas Agrícolas “TATU” S.A.

Al operador

No verifique escapes en el circuito hidráulico con las manos, la

alta presión puede causar graves lesiones.

Nunca haga regulaciones o trabajos de mantenimiento con el

equipo en movimiento.

Tenga cuidado especial al circular en declives. Peligro de

voltearse.

No permita que productos químicos (fertilizantes, semillas

tratadas, etc.) entren en contacto con la piel o con las ropas.

Mantenga los lugares de acceso y de trabajo, limpios y libres

de aceite, grasa etc. Peligro de accidente.

No transite en autopistas o rutas con movimientos. En las curvas

cerradas evite que las ruedas del tractor toquen en el cabezal.

Es terminantemente prohibido la presencia de cualquier otra

persona en el tractor o en el equipo.

Tenga precaución cuando circule debajo de cables eléctricos

de alta tensión.

Durante el trabajo utilice siempre calzados de seguridad.

Siempre utilice las trabas para efectuar el transporte de los

equipos.

Marchesan Implementos e Máquinas Agrícolas “TATU” S.A. STA - Traíllas Agrícolas 5

Al operador

• Solamente utilice personal entrenado y capacitado para trabajar con el equipo.

• Durante el trabajo o transporte solamente es permitida la permanencia del

operador en el tractor.

• No permita que niños jueguen próximo o sobre la traílla, en cuanto la misma

esta en operación, transporte o almacenada.

• Tenga el completo conocimiento del terreno antes de iniciar el trabajo. Utilice

velocidad adecuada con las condiciones del terreno. Haga la demarcación de
locales peligrosos o de obstáculos.

• Utilice equipos de protección individual (EPI).

• Utilice roupas e calçados adecuados. Evite roupas largas ou presas ao corpo,

que possam se enroscar nas partes móviles.

• Nunca trabaje sin los dispositivos de seguridad del equipo.

• Tenga cuidado ao efectuar el enganche en la barra de tiro.

• Al levantar o bajar el equipo, observe si no hay personas o animales próximos

o sobre el equipo.

• No intente alterar las regulaciones, limpiar o lubricar la traílla en movimiento.

• Sepa como parar el tractor y la traílla rapidamente em una emergencia.

• Apague el motor siempre, retire la llave y accione el freno de parada antes de

dejar el asiento del tractor.

• Traccione el equipo solamente con tractor de potencia adecuada.

• Verifique con atención el ancho de transporte en locales estrechos.

• Toda vez que desenganche la traílla, en el campo o en el galpón, hágalo en

lugar plano y firme. Certifíquese que la misma esté debidamente apoyada.

• Vea instrucciones generales de seguridad en la contra tapa de este manual.

6 STA - Traíllas Agrícolas Marchesan Implementos e Máquinas Agrícolas “TATU” S.A.

Al operador

Transporte sobre camión

Marchesan no aconseja el tránsito del equipo en autopistas, pues sérios

riegos de seguridad envuelven esta practica, además de ser prohibido por
la legislación de tránsito vigente. El transporte en largas distáncias debe ser
hecha sobre camión, siguiendo estas instrucciones de seguridad:

• Use rampas adecuadas para cargar o descargar el equipo. No cargue en

barrancas, pues pueden ocurrir grave accidente.

• En caso de levantamiento con guinche utilice los puntos adecuados para

izamiento.

• Calce adecuadamente las ruedas del equipo.

• Utilice amarras (cuerdas, cadenas, cables de acero, etc.) en cantidad suficiente

para inmovilizar el equipo durante el transporte.

• Verifique las condiciones de carga después de los primeros 8 o 10 kilometros

de viaje, después, a cada 80 o 100 kilometros verifique si las amarras no
se están aflojando. Verifique la carga con mas frecuencia en autopistas con
baches.

• Esté siempre atento. Tenga cuidado con la altura de transporte, especialmente

en proximidades de la red electrica, viaductos, etc.

• Verifique siempre la legislación vigente sobre los limites de altura y ancho

de la carga. Si necesario utilize banderas, luces y reflectores para alertar a
otros conductores.

Marchesan Implementos e Máquinas Agrícolas “TATU” S.A. STA - Traíllas Agrícolas 7

Al operador
Adhesivos
Los adhesivos de seguridad alertan sobre los puntos del equipo que exigen mayor
atención y deben ser mantenidos en buen estado de conservación. En caso que los
adhesivos de seguridad sean damnificados, o estén ilegibles, deben ser sustituidos.
Marchesan suministra los adhesivos, mediante solicitación e indicación de los respectivos
códigos.

Leia o manual antes de iniciar o

uso do equipamento.
Read the manual before attempting
to work with the equipment.
Lea el manual antes de iniciar el
uso del equipo.
0503031428

LUBRIFICAR E REAPERTAR DIARIAMENTE

L U B R I C AT E A N D T I G H T E N D A I LY
LUBRICAR Y REAPRETAR DIARIAMENTE
0503031827

Conjunto de etiqueta adhesiva

Modelo Código
STA¹ 05.03.06.0914
STA³ 05.03.06.0915
STA3T 05.03.06.0916
STA3 RT 05.03.06.0917
STA3T RT 05.03.06.0918

8 STA - Traíllas Agrícolas Marchesan Implementos e Máquinas Agrícolas “TATU” S.A.

Especificaciones técnicas

STA - Traílla Agrícola

STA - Traílla Agrícola Tandem
3T

Profundidad de Capacidad Peso Potencia cv

Modelo
excavación (mm) Nivelada (m³) Colmada (m³) (Kg) en el motor

STA1 100 1,70 1,95 1100 70-80

STA3 150 3,10 3,70 1606 90-110

STA3T 150 6,20 7,40 3234 100-140

Ancho de corte: 1050mm - Neumáticos: 9.00 x 20

Ancho total STA 1: 2220 mm
Ancho total STA 3: 2550 mm

STA3 RT - Traílla Agrícola

STA3T RT - Traílla Agrícola Tandem

Profundidad de Capacidad Peso Potencia cv

Modelo
excavación (mm) Nivelada (m³) Colmada (m³) (Kg) en el motor

STA3 RT 150 3,10 3,70 1778 100-120

STA3T RT 150 6,20 7,40 3560 120-160

Ancho de corte: 1630 mm - Neumáticos: 9.00 x 20 - Trocha

Ancho total STA 3: 1990 mm

* Utilizar velocidad adecuada con las condiciones del terreno o de los caminos a
recorrer.

Cilindro Hidráulico - Ø 44,45 x 76,2 x 1230 x 942 - Cód. 05.01.04.9597

Marchesan Implementos e Máquinas Agrícolas “TATU” S.A. STA - Traíllas Agrícolas 9

Componentes

STA¹ - Traílla agrícola

01 - Chasis
02 - Tolva basculante
03 - Cilindros hidráulicos
04 - Neumáticos
05 - Sección de la tapa
06 - Enganche al tractor
02

06
04
03

01

05

10 STA - Traíllas Agrícolas Marchesan Implementos e Máquinas Agrícolas “TATU” S.A.

Componentes

STA³ - Traílla agrícola

01 - Chasis
02 - Tolva basculante
03 - Cilindros hidráulicos
04 - Neumáticos
05 - Sección de la tapa
06 - Enganche al tractor 02

04 06
03

01

05

Marchesan Implementos e Máquinas Agrícolas “TATU” S.A. STA - Traíllas Agrícolas 11

Componentes

STA3T - Traílla agrícola tandem

01 - Chasis
02 - Tolva basculante
03 - Cilindros hidráulicos
04 - Neumáticos
05 - Sección de la tapa
06 - Enganche al tractor

02

03
04

01

06
05

12 STA - Traíllas Agrícolas Marchesan Implementos e Máquinas Agrícolas “TATU” S.A.

Componentes

STA3 RT - Traílla agrícola con rueda trasera

01 - Chasis
02 - Tolva basculante
03 - Cilindros hidráulicos
04 - Neumáticos
05 - Sección de la tapa
06 - Enganche al tractor
07 - Rodado

06

02

05

03

01
07

04

Marchesan Implementos e Máquinas Agrícolas “TATU” S.A. STA - Traíllas Agrícolas 13

Componentes

STA3T RT Traílla agrícola tandem con rueda trasera

01 - Chasis
02 - Tolva basculante
03 - Cilindros hidráulicos
04 - Neumáticos
05 - Sección de la tapa
06 - Enganche al tractor
07 - Rodado

06

02

05

03

01 07

04

14 STA - Traíllas Agrícolas Marchesan Implementos e Máquinas Agrícolas “TATU” S.A.

Montaje

Montaje de las mangueras

Instalar los "machos" de los acoples rápido en las mangueras del equipo.

OBS. Si necesario, use sella rosca.

Montaje de los neumáticos

Montar los neumáticos (A)

con las tuercas (B) que siguen
en los cubos.

OBS. Para facilitar la colocación de

B los neumáticos puede levantar
el chasis, accionando los
cilindros y apoyando la tolva
basculante en el suelo. Para
esto, vea las instrucciones
A
de enganche al tractor en la
página 17.

Marchesan Implementos e Máquinas Agrícolas “TATU” S.A. STA - Traíllas Agrícolas 15

Preparación para el trabajo

Preparo del tractor

La adición de lastres de agua en los neumáticos, conjunto de pesos en la delantera

y en las ruedas traseras, son los mecanismos más utilizados para aumentar la tracción al
suelo y dar mayor estabilidad al tractor.

Toma de presión

Los modelos STA 3 y STA3 RT utilizan comandos hidráulicos simple (con un par de
acople rápido).
Los modelos STA 3T y STA3T RT (tándem) utilizan comandos hidráulicos doble (con dos
pares de acoples rápido).

OBS. Si el tractor no posee estos comandos, Marchesan suministra opcionalmente

el conjunto hidráulico para acionamiento de la traílla, conforme la marca
y el modelo del tractor.

16 STA - Traíllas Agrícolas Marchesan Implementos e Máquinas Agrícolas “TATU” S.A.

Preparación para el trabajo

Enganche al tractor
Para auxiliar el montaje, haga el acople de la traílla al tractor de la siguinte manera:
- Verifique el nivel de aceite hidráulico en el reservatorio.

OBS. - Si el circuito es SHT (Sistema Hidráulico TATU), verifique en la tapa sobre

el reservatorio.
- Si el circuito es BT (Bomba del Tractor) consulte el manual del tractor.

- Acoplar los "machos" de los acoples rápido en la saída hidráulica del tractor.
- Conectar el tractor y accione lentamente los cilindros, apoyando la tolva basculante
en el suelo y levantando el chasis, hasta obtener la altura de enganche en la barra de tiro.
- Para el modelo STA³, acople el anganche en la barra de tiro del tractor, colocando
el perno (A) y contraperno.
- Para el modelo STA³ RT, acople el enganche en la barra de tiro del tractor, usando
el perno (B) del propio tractor y contraperno.
- Accione los cilindros hidráulicos totalmente para llenar todo el circuito.

Marchesan Implementos e Máquinas Agrícolas “TATU” S.A. STA - Traíllas Agrícolas 17

Regulaciones y operaciones
Depués del acople y accionamiento de la traílla por la primera vez, se debe recoger
totalmente los vástagos del cilindros y verificar nuevamente el nivel de aceite en el
reservatório, completando, si necesario, hasta alcanzar el nivel medio de la varilla.

ATENCIÓN • Realice el enganche en local plano y firme. Use la marcha reducida

y esté preparado para aplicar los frenos.
• Evite la aproximación de personas ajenas al servicio.

Desenganche

• Para desenganchar la traílla, accione el cilindro apoyando la tolva basculante en el

suelo y aliviando el perno de la barra de tiro.
• Retire el perno, mueva el tractor para librar la barra, desconecte el motor e alivie la
presión de las mangueras.

Siempre que retirar las mangueras de los acoples rápidos, o para

OBS.
desconectar cualquer tubería, deve primero aliviar totalmente la presión do
circuito hidráulico. Para esto, desconecte el motor y accione la palanca de
comando el motor y accione las palancas de comando en los dos sentidos.

18 STA - Traíllas Agrícolas Marchesan Implementos e Máquinas Agrícolas “TATU” S.A.

Regulaciones y operaciones

Enganche de los equipos

STA³T/ STA³

STA³T RT/ STA³ RT

Marchesan Implementos e Máquinas Agrícolas “TATU” S.A. STA - Traíllas Agrícolas 19

Regulaciones y operaciones

Ciclo de operaciones
El ciclo de operación incluye las siguientes etapas:
• Corte y carga;
• Transporte;
• Descarga;
• Retorno.
Solamente las condiciones localess y los tipos de servicio (corte / aterro) permiten
estabelecer un ciclo de trabajo seguro y de mayor rendimiento.

Corte y carga
Los cilindros hidráulicos controlan la penetración de las cuchillas de la tolva basculante
en el suelo.
La profundidad y velocidad de corte son determinadas en función de la resistencia
que el suelo ofrece, la potencia del tractor y distancia para la carga.
Operando con el STA 3T o STA 3T RT (tánden) se debe primero llenar la tolva delantera
y después la tolva basculante trasera.

Recomienda una velocidad entre 4,0 y 5,0 Km/h para la carga de la tolva
OBS.
basculante.

20 STA - Traíllas Agrícolas Marchesan Implementos e Máquinas Agrícolas “TATU” S.A.

Regulaciones y operaciones

Distancia entre las pasadas

La distancia entre las pasadas debe ser bien observada, para obtener mayor
rendimiento y mejor calidad del servicio.
Procure una referencia para mantener la mejor distancia entre las pasadas, evitando
deijar "lomos" o trabajar con ancho menor que el permitido por la boca.

Es importante mantener la profundidad de corte uniforme facilitando las

OBS.
operaciones.

Marchesan Implementos e Máquinas Agrícolas “TATU” S.A. STA - Traíllas Agrícolas 21

Regulaciones y operaciones

Transporte

Durante el transporte utilice una velocidad adecuada para el tipo de terreno.

Evite cambiar marchas cuando esté levantando la tolva basculante cargada, para no
provocar choques en la transmisón del tractor.

22 STA - Traíllas Agrícolas Marchesan Implementos e Máquinas Agrícolas “TATU” S.A.

Regulaciones y operaciones

Descarga
La descarga se realiza al bascular parcial o totalmente la tolva, debiendo observar
con atención los seguintes puntos:

OBS. Mantenga la velocidad adecuada con las condiciones del terreno,

especialmente si descargar en curvas.
En locales con gran desnivel entre los neumáticos, evite levantar la tolva
basculante de una vez.

Operando con STA 3T o STA 3T RT (Tánden) descargue primero la tolva delantera y

después la trasera.

Marchesan Implementos e Máquinas Agrícolas “TATU” S.A. STA - Traíllas Agrícolas 23

Regulaciones y operaciones

Retorno
Para mayor seguridad, haga el retorno con la tolva basculante bajada, esto es, en la
posición de transporte.

Puntos importantes

El trabajo con la traílla agrícola debe ser iniciado en terrenos con superficies regulares
y limpias, o sea, libre de baches, obstáculos y vegetación densa.
También en suelos excesivamente sueltos en la superficie, se debe efectuar la
remoción en la primera camada, para después iniciar el uso del traílla.

OBS. Es importante mantener la profundidad de corte uniforme, para facilitar

las operaciones.

24 STA - Traíllas Agrícolas Marchesan Implementos e Máquinas Agrícolas “TATU” S.A.

Regulaciones y operaciones

Preparación diária para el trabajo

Antes de iniciar el servicio, haga una inspeción general en la traílla, apriete nuevamente
todos los tornillos y tuercas, verificando también las condiciones de todos los pernos y
seguros para evitar daños futuros. Repita esta operación desués del primer día de trabajo.
• Confiera la calibración de los neumáticos, debiendo mantener la misma presión
en ambos. Accione la palanca del comando y observe si no está ocurriendo fugas en los
terminales y en los acoples rápido.
• Lubrique adecuadamente todos los puntos de adición de grasa. (Ver instrucciones
en las páginas 26 y 27).

Operaciones - Puntos importantes

• Apriete tuercas y tornillos después del primer día de servicio y verifique las
condiciones de todos los pernos y seguros. Después, apretar a cada 24 horas
de servicio.

• Observe con atención los intervalos de lubricacción.

• Haga las operaciones siempre de manera controlada y cuidadosa.

• Seleccionar una marcha que permita al tractor mantener una cierta reserva
de potencia, garantizado contra esfuerzos imprevistos.

• En operación, mantenga la barra de tiro del tractor fija y el chasis nivelado en

relación a la superficie del suelo.

• Alivie la presión del comando antes de soltar los acoples rápido y al hacer
cualquier verificación en los cilindros hidráulicos.

• Solamente las condiciones locales podrán determinar el mejor ajuste de la

traílla.

• Opere el tractor en velocidad compatible con el local. Atención especial en

lugares accidentados o declives.

• Conduzca el tractor siempre engrenado.

• No efectuar curvas cerradas durante el servicio.

Marchesan Implementos e Máquinas Agrícolas “TATU” S.A. STA - Traíllas Agrícolas 25

Mantenimiento

Lubricación

Para reducir el desgaste provocado por el roce entre las partes móviles del equipo,
es necesario ejecutar una correcta lubricación, conforme indicamos a continuación:
• Certifíquese de la calidad del lubricante en relación a su eficacia y pureza, evitando
el uso de productos contaminados por agua, tierra, etc.
• Retire la corona de grasa antiga depositada alrededor de las articulaciones.
• Limpie la grasera con un pano antes de introducir el lubricante y sustituya las que
presentam defecto.
• Introduzca una cantidad suficientede de grasa nueva.

ATENÇÃO Observe atentamente los intervalos de lubricación en los diferentes

puntos de la traílla.

Lubricar a cada 10 horas de servicio

26 STA - Traíllas Agrícolas Marchesan Implementos e Máquinas Agrícolas “TATU” S.A.

Mantenimiento

Lubricar a cada 24 horas de servicio

Marchesan Implementos e Máquinas Agrícolas “TATU” S.A. STA - Traíllas Agrícolas 27

Mantenimiento

Mantenimiento de la traílla

• Antes del armacenamiento de la traílla, realice la limpieza de todo el equipo. Desta

forma lo mismo estará bien conservado e, consecuentemente, la vida util de la
traílla aumentará.

• Hacer, inicialmente, una limpieza general, removiendo los residuos de suciedad

por dentro y por afuera de la traílla. Después, lave la traílla apenas con agua.

• Al montar o desmontar cualquier parte de la traílla, debese utilizar las herramientas

y los procedimientos correctos.

• Reponer la pintura en la áreas que tengan necesidad.

• Limpiar y lubricar todos los puntos de engrase.

• Verifique si todas las partes moviles de la traílla no presentan desgastes. Si hay

necesidad, efectue la reposición de las piezas, dejando el equipo en orden para
el proximo trabajo.

• Después de efectuar todos los reparos y cuidados de mantenimiento, almaciene

el equipo debidamente apoyado, en local cubierto y seco.

• No permita que los neumáticos tienen contacto directo con el suelo.

OBS. Use solamente piezas originales TATU.

28 STA - Traíllas Agrícolas Marchesan Implementos e Máquinas Agrícolas “TATU” S.A.

Importante

ATENCIÓN MARCHESAN S/A reserva el derecho de perfeccionar y/o modificar

las características técnicas de sus productos, sin la obligación de
proceder con los ya comercializados y sin conocimiento previo del
distribuidor autorizado o del consumidor.

Las imagenes son meramente ilustrativos.

Algunas ilustraciones de este manual aparecen sin los dispositivos

de seguridad (trabas, proteciónes, etc.), retirados para permitir una
mejor visión y las instrucciones detalladas. Nunca operar el equipo
con estos dispositivos de seguridad retirados.

SECTOR DE PUBLICACIONES TÉCNICAS

Elaboración / Diagramación: Valson Hernani de Souza

Asist. de Diagramación: Ingrid Maiara G. de Siqueira
Supervisión: Milton E. Bonina Fernández

Ilustraciones: Carlos C. Galhardi

Julio de 2015

Cód.: 05.01.09.0823

Revisión: 04

MARCHESAN IMPLEMENTOS E MÁQUINAS AGRÍCOLAS "TATU" S.A.

Av. Marchesan, 1979 - Cx. Postal 131 - CEP 15994-900 - Matão - SP - Brasil
Fone 55.16 3382.8282 - Fax 55.16 3382.3316
Fax: Vendas 55.16 3382.1009 - Peças 55.16 3382.8297 - Exportação 55.16
3382.1003
e-mail: tatu@marchesan.com.br www.marchesan.com.br

Marchesan Implementos e Máquinas Agrícolas “TATU” S.A. STA - Traíllas Agrícolas 29

Anotaciones

30 STA - Traíllas Agrícolas Marchesan Implementos e Máquinas Agrícolas “TATU” S.A.
