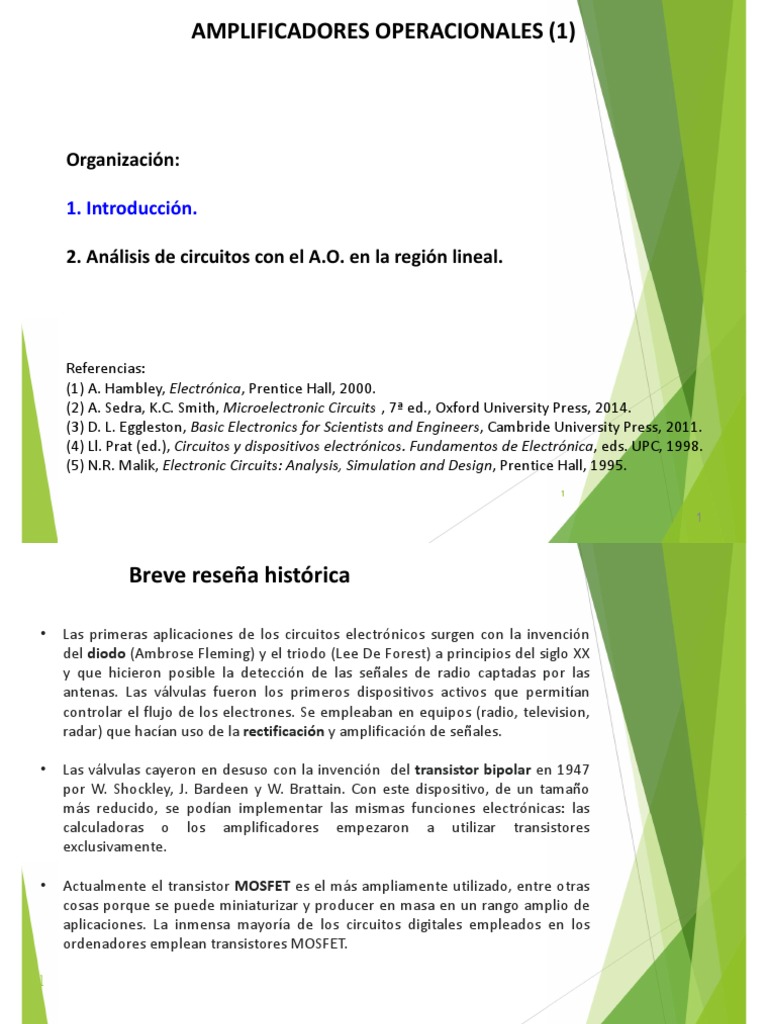

AMPLIFICADORES OPERACIONALES (1)

Organización:

1. Introducción.

2. Análisis de circuitos con el A.O. en la región lineal.

Referencias:
(1) A. Hambley, Electrónica, Prentice Hall, 2000.
(2) A. Sedra, K.C. Smith, Microelectronic Circuits , 7ª ed., Oxford University Press, 2014.
(3) D. L. Eggleston, Basic Electronics for Scientists and Engineers, Cambride University Press, 2011.
(4) Ll. Prat (ed.), Circuitos y dispositivos electrónicos. Fundamentos de Electrónica, eds. UPC, 1998.
(5) N.R. Malik, Electronic Circuits: Analysis, Simulation and Design, Prentice Hall, 1995.
1

1
 Breve reseña histórica

• Las primeras aplicaciones de los circuitos electrónicos surgen con la invención

del diodo (Ambrose Fleming) y el triodo (Lee De Forest) a principios del siglo XX
y que hicieron posible la detección de las señales de radio captadas por las
antenas. Las válvulas fueron los primeros dispositivos activos que permitían
controlar el flujo de los electrones. Se empleaban en equipos (radio, television,
radar) que hacían uso de la rectificación y amplificación de señales.

• Las válvulas cayeron en desuso con la invención del transistor bipolar en 1947
por W. Shockley, J. Bardeen y W. Brattain. Con este dispositivo, de un tamaño
más reducido, se podían implementar las mismas funciones electrónicas: las
calculadoras o los amplificadores empezaron a utilizar transistores
exclusivamente.

• Actualmente el transistor MOSFET es el más ampliamente utilizado, entre otras

cosas porque se puede miniaturizar y producer en masa en un rango amplio de
aplicaciones. La inmensa mayoría de los circuitos digitales empleados en los
ordenadores emplean transistores MOSFET.

]
 1. Introducción
•El amplificador es un dispositivo activo muy utilizado en aplicaciones
electrónicas.

•Los amplificadores operacionales incorporan decenas de transistores (también

condensadores y resistencias) interconectados y fabricados en un mismo chip:
se trata de un circuito integrado.

•Su estructura interna es relativamente compleja, pero el modelo que describe

su comportamiento tiene una estructura muy simple.

•En la región lineal el A.O. amplifica en un factor A (ganancia en modo

diferencial) la tensión diferencial vi = vp – vn. Es decir, se comporta como un
amplificador diferencial.

Símbolo Modelo (región lineal)

+ +
vi vO vO
- - +
vi +
Avi
- -
vo = Avi
3
 1. Introducción

Al igual que ocurre con otros dispositivos activos (como los BJT) el
amplificador operacional debe alimentarse para su correcta operación.

Terminales del A.O.:

+ VCC
•Entrada no inversora (+), a la tensión vp.
vp +
vO •Entrada inversora (-), a la tensión vn.
vn -
•Salida, a la tensión vo.
- VCC
•Alimentación positiva: +VCC
(valor típico de VCC: 15 V)

vo = Avi = A(vp - vn) •Alimentación negativa: - VCC (o a 0 V)

para –VCC ≤ vo ≤ +VCC
Todas las tensiones están referidas a tierra.
4
 1. Introducción

ip ic+
+ io vp +
+ vo
+
+
- vn -
vp ic- + vO
in - VCC
vn VCC - Esquema simplificado
- - + - (se omiten las conexiones
a las alimentaciones)

Tensiones y corrientes en el A.O.

5
 1. Introducción
El comportamiento del A.O. puede describirse mediante la característica
vo(vi), o VTC (voltage transfer characteristic), siendo vi = vp- vn la tensión
diferencial de entrada.

Se distinguen tres regiones:

- región lineal (1): tramo rectilíneo que pasa por el origen; la salida es
proporcional a la entrada: vo = A(vp - vn), siendo A la ganancia del A.O.

- región de saturación positiva (2): tramo horizontal de ordenada +VCC.

- región de saturación negativa (3): tramo horizontal de ordenada -VCC.

vO (V)
2
+ VCC
+ VCC
1 vp +
vO
A vn -
-VCC/A
VCC/A (vp – vn ) (mV) - VCC

3 Característica VTC (alimentación simétrica)

- VCC
6
 1. Introducción
• La ganancia A de los A.O. puede tomar valores del orden de 105.
• La salida vo en la región lineal toma como valor máximo VCC (15 V,
típicamente).
• A este valor le corresponde una tensión de entrada vp- vn del orden de
(15/105) V = 150 mV. De ahí que se empleen escalas diferentes en los ejes de
abscisas (mV) y ordenadas (V).

• En el modelo del A.O. ideal se considera que A tiende a infinito.

Esto implica que la tensión vp-vn (en la región lineal) tiende a cero: vp = vn

 Por tanto, vp coincide con vn: se dice que entre las dos entradas existe un
cortocircuito virtual (vp es prácticamente igual a vn, pero no existe un
cortocircuito físico entre los terminales).
Veremos que para que esto ocurra tiene que existir realimentación negativa.

vO (V)
2
+ VCC
1

A
-VCC/A
VCC/A (vp – vn ) (mV)

7
3
- VCC
 1. Introducción

• El A.O. puede amplificar las señales dentro de los límites impuestos por las
fuentes de alimentación.

• La salida del A.O., en la región de saturación positiva, no depende de la entrada:

vo = +VCC.

• Y en la región de saturación negativa, vo = -VCC.

• También, en el modelo ideal del A.O., se supone que las corrientes de entrada
ip e in son nulas: ip = in = 0

• Por tanto la corriente de salida io se expresa como la suma de las corrientes de

alimentación: io = ic++ ic-
• Solo en la región lineal del A.O. se puede emplear el modelo que presentamos
al principio, que establece la relación vo = Avi.

vO
+
vi +
Avi
- -
8
 1. Introducción

R2

Ejemplo 1:
R1
amplificador inversor vg -
vo
+

Vamos a suponer que el amp. op. se comporta de manera ideal:

vp = v n
ip = in = 0
Estas dos relaciones se conocen como restricciones del punto suma (Hambley).
Solo se pueden emplear si el amp. op. opera en la región lineal.
(Veremos que la propiedad del cortocircuito virtual se cumple en circuitos con realimentación
negativa: la salida está conectada a la entrada inversora a través de algún elemento).

9
 1. Introducción
Las corrientes por R1 y R2 coinciden al suponer nula la corriente de entrada in.
Las tensiones de las entradas coinciden. Con la entrada no inversora a tierra,
vp = 0. Así:
vg  vn vn  vo 
i1  i 2    vg  vo R2
R1 R2    vo = - vg
vn  v p  0  R1 R2 R1

R2

i2
R1
vn
vg -
i1 in=0 vo
ip=0
+
vp

10
 1. Introducción
El circuito permite entonces amplificar la tensión en una cantidad igual al
cociente de dos resistencias. Es decir, la ganancia de tensión se expresa como:

El signo indica que la señal de salida está invertida respecto de la señal de

entrada (están desfasadas en 180o).

R2

R1
vg -
vo
+

11
 1. Introducción

Amplificador operacional LM741: patillaje.

12
